Retrouvez les dimensions essentielles pour chaque standard de filetage : diamètre extérieur, pas, TPI, diamètre de perçage avant taraudage, et bien plus. Une référence rapide pour les makers, techniciens et ingénieurs.
💡 Ø Perçage avant taraudage
C’est le diamètre du trou à percer avant de passer le taraud. Pour ISO : Ø = Ø nominal − Pas. Les valeurs ci-dessous sont calculées pour 75 % d’engagement, recommandé pour la plupart des matériaux.
🔩 Engagement à 75 %
Un engagement à 75 % offre le meilleur compromis résistance / usure du taraud. Pour les matériaux tendres (aluminium, plastique, laiton), on peut descendre à 60–65 %. Pour l’acier traité, 75–85 % est préférable.

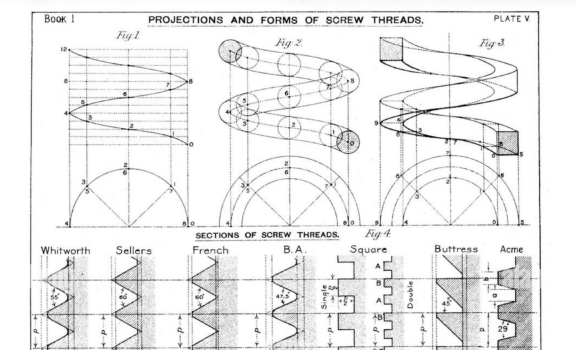

📐 Angles des profils
ISO / UNC / UNF / NPT : 60° — BSW / BSF / BSP : 55° — BA : 47,5° — Trapézoïdal : 30°. L’angle influence la résistance axiale et la facilité de taraudage.
🖨️ Impression 3D
Pour les pièces imprimées en FDM (PLA, PETG, ABS), augmentez le Ø de perçage de +0,1 à +0,2 mm pour compenser le retrait et obtenir un bon engagement du taraud.
📋 Navigation rapide
Filetage ISO Métrique — Pas Normal (M)
Angle : 60°Norme : ISO 261 / ISO 965Région : International (Europe, Asie…)Usage : Mécanique générale, visserie standard
Standard dominant en Europe et dans le monde. La désignation commence par M suivi du diamètre en mm. Le filet a un profil triangulaire à 60°, avec un plat en crête et en fond. C’est le filetage de référence pour toute la visserie courante, les boulons, les inserts filetés et les assemblages 3D.
| Désignation | Ø ext. (mm) | Pas (mm) | Ø flancs d2 (mm) | Ø perçage taraudage (mm) | Ø dégagement (mm) | Matière dure (acier) | Matière tendre (alu/plastique) |
|---|---|---|---|---|---|---|---|
| M2 | 2,00 | 0,40 | 1,740 | 1,60 | 2,20 | 1,60 | 1,65 |
| M2,5 | 2,50 | 0,45 | 2,208 | 2,05 | 2,70 | 2,05 | 2,10 |
| M3 | 3,00 | 0,50 | 2,675 | 2,50 | 3,30 | 2,50 | 2,55 |
| M4 | 4,00 | 0,70 | 3,545 | 3,30 | 4,30 | 3,30 | 3,35 |
| M5 | 5,00 | 0,80 | 4,480 | 4,20 | 5,30 | 4,20 | 4,25 |
| M6 | 6,00 | 1,00 | 5,350 | 5,00 | 6,40 | 5,00 | 5,10 |
| M7 | 7,00 | 1,00 | 6,350 | 6,00 | 7,40 | 6,00 | 6,10 |
| M8 | 8,00 | 1,25 | 7,188 | 6,80 | 8,40 | 6,80 | 6,90 |
| M10 | 10,00 | 1,50 | 9,026 | 8,50 | 10,50 | 8,50 | 8,60 |
| M12 | 12,00 | 1,75 | 10,863 | 10,20 | 13,00 | 10,20 | 10,40 |
| M14 | 14,00 | 2,00 | 12,701 | 12,00 | 15,00 | 12,00 | 12,20 |
| M16 | 16,00 | 2,00 | 14,701 | 14,00 | 17,00 | 14,00 | 14,20 |
| M18 | 18,00 | 2,50 | 16,376 | 15,50 | 19,00 | 15,50 | 15,70 |
| M20 | 20,00 | 2,50 | 18,376 | 17,50 | 21,00 | 17,50 | 17,70 |
| M24 | 24,00 | 3,00 | 22,052 | 21,00 | 25,00 | 21,00 | 21,20 |
| M30 | 30,00 | 3,50 | 27,727 | 26,50 | 31,00 | 26,50 | 26,75 |
| M36 | 36,00 | 4,00 | 33,402 | 32,00 | 37,00 | 32,00 | 32,25 |
💡 Formule rapide : Ø perçage ≈ Ø nominal − Pas (valable pour 75 % d’engagement). Exemple : M8 × 1,25 → 8 − 1,25 = 6,75 mm → arrondi à 6,80 mm.
Filetage ISO Métrique — Pas Fin (MF)
Angle : 60°Norme : ISO 261 / ISO 965Usage : Automotive, aéronautique, parois minces
Même profil que le filetage normal, mais avec un pas réduit pour une meilleure résistance au desserrage par vibration et une utilisation sur des parois minces. Très répandu en mécanique automobile (trains, suspensions, injecteurs).
| Désignation | Ø ext. (mm) | Pas (mm) | Ø perçage taraudage (mm) | Ø dégagement (mm) |
|---|---|---|---|---|
| M8 × 1,0 | 8,00 | 1,00 | 7,00 | 8,40 |
| M8 × 0,75 | 8,00 | 0,75 | 7,30 | 8,40 |
| M10 × 1,25 | 10,00 | 1,25 | 8,80 | 10,50 |
| M10 × 1,0 | 10,00 | 1,00 | 9,00 | 10,50 |
| M10 × 0,75 | 10,00 | 0,75 | 9,25 | 10,50 |
| M12 × 1,5 | 12,00 | 1,50 | 10,50 | 13,00 |
| M12 × 1,25 | 12,00 | 1,25 | 10,80 | 13,00 |
| M12 × 1,0 | 12,00 | 1,00 | 11,00 | 13,00 |
| M14 × 1,5 | 14,00 | 1,50 | 12,50 | 15,00 |
| M16 × 1,5 | 16,00 | 1,50 | 14,50 | 17,00 |
| M16 × 1,0 | 16,00 | 1,00 | 15,00 | 17,00 |
| M18 × 2,0 | 18,00 | 2,00 | 16,00 | 19,00 |
| M18 × 1,5 | 18,00 | 1,50 | 16,50 | 19,00 |
| M20 × 2,0 | 20,00 | 2,00 | 18,00 | 21,00 |
| M20 × 1,5 | 20,00 | 1,50 | 18,50 | 21,00 |
| M24 × 2,0 | 24,00 | 2,00 | 22,00 | 25,00 |
| M24 × 1,5 | 24,00 | 1,50 | 22,50 | 25,00 |
⚠️ Attention : Un filetage MF n’est pas interchangeable avec le pas normal de même diamètre. Toujours vérifier le pas avant de tarauder.
BSW — British Standard Whitworth (Pas Gros)
Angle : 55°Norme : BS 84Région : Royaume-Uni, CommonwealthUsage : Mécanique ancienne, restauration vintage
Inventé par Joseph Whitworth en 1841, premier standard de filetage industriel au monde. Reconnaissable à son profil à 55° avec sommet et fond arrondi. Encore très présent sur les machines-outils et véhicules britanniques d’avant 1970.
| Désignation | Ø ext. (pouces) | Ø ext. (mm) | TPI | Pas (mm) | Ø perçage taraudage (mm) | Ø dégagement (mm) |
|---|---|---|---|---|---|---|
| 1/8 W | 1/8 | 3,18 | 40 | 0,635 | 2,50 | 3,40 |
| 3/16 W | 3/16 | 4,76 | 24 | 1,058 | 3,70 | 5,00 |
| 1/4 W | 1/4 | 6,35 | 20 | 1,270 | 5,10 | 6,70 |
| 5/16 W | 5/16 | 7,94 | 18 | 1,411 | 6,50 | 8,30 |
| 3/8 W | 3/8 | 9,53 | 16 | 1,588 | 7,90 | 9,90 |
| 7/16 W | 7/16 | 11,11 | 14 | 1,814 | 9,20 | 11,50 |
| 1/2 W | 1/2 | 12,70 | 12 | 2,117 | 10,40 | 13,10 |
| 9/16 W | 9/16 | 14,29 | 12 | 2,117 | 12,20 | 14,80 |
| 5/8 W | 5/8 | 15,88 | 11 | 2,309 | 13,40 | 16,40 |
| 3/4 W | 3/4 | 19,05 | 10 | 2,540 | 16,25 | 19,60 |
| 7/8 W | 7/8 | 22,23 | 9 | 2,822 | 19,25 | 22,90 |
| 1″ W | 1″ | 25,40 | 8 | 3,175 | 22,00 | 26,00 |
| 1.1/4 W | 1 1/4″ | 31,75 | 7 | 3,629 | 27,25 | 32,50 |
| 1.1/2 W | 1 1/2″ | 38,10 | 6 | 4,233 | 33,50 | 39,00 |
🔑 Identification : Une vis BSW a souvent une tête hexagonale plus large et les sommets du filet sont arrondis, contrairement au profil pointu des filets ISO.
BSF — British Standard Fine
Angle : 55°Norme : BS 84Usage : Automobile, aviation britannique vintage
Version à pas fin du BSW, utilisée pour les applications nécessitant plus de résistance aux vibrations ou dans des parois minces. Très courante sur les Austin, Morris, Triumph, BSA, et la plupart des motos britanniques.
| Désignation | Ø ext. (pouces) | Ø ext. (mm) | TPI | Pas (mm) | Ø perçage taraudage (mm) | Ø dégagement (mm) |
|---|---|---|---|---|---|---|
| 3/16 BSF | 3/16 | 4,76 | 32 | 0,794 | 4,00 | 5,00 |
| 1/4 BSF | 1/4 | 6,35 | 26 | 0,977 | 5,30 | 6,70 |
| 5/16 BSF | 5/16 | 7,94 | 22 | 1,155 | 6,80 | 8,30 |
| 3/8 BSF | 3/8 | 9,53 | 20 | 1,270 | 8,30 | 9,90 |
| 7/16 BSF | 7/16 | 11,11 | 18 | 1,411 | 9,70 | 11,50 |
| 1/2 BSF | 1/2 | 12,70 | 16 | 1,588 | 11,10 | 13,10 |
| 9/16 BSF | 9/16 | 14,29 | 16 | 1,588 | 12,70 | 14,80 |
| 5/8 BSF | 5/8 | 15,88 | 14 | 1,814 | 14,00 | 16,40 |
| 3/4 BSF | 3/4 | 19,05 | 12 | 2,117 | 16,75 | 19,60 |
| 7/8 BSF | 7/8 | 22,23 | 11 | 2,309 | 19,75 | 22,90 |
| 1″ BSF | 1″ | 25,40 | 10 | 2,540 | 22,75 | 26,00 |
| 1.1/4 BSF | 1 1/4″ | 31,75 | 9 | 2,822 | 28,75 | 32,50 |
BSP — British Standard Pipe (G / R)
Angle : 55°Norme : ISO 228 (BSPP) / ISO 7 (BSPT)Usage : Plomberie, pneumatique, hydraulique
Standard pour les raccords de tuyauterie. Le BSPP (G) est un filetage parallèle — l’étanchéité est assurée par un joint plat ou un O-ring. Le BSPT (R) est conique (1:16) — l’étanchéité est obtenue par interférence conique, avec du PTFE. Les deux ne sont pas interchangeables entre eux.
| Désignation | Ø ext. tuyau (mm) | TPI | Pas (mm) | Foret BSPP / G (mm) | Foret BSPT / R (mm) | Ø dégagement (mm) |
|---|---|---|---|---|---|---|
| G 1/8″ | 9,73 | 28 | 0,907 | 8,80 | 8,60 | 10,20 |
| G 1/4″ | 13,16 | 19 | 1,337 | 11,80 | 11,40 | 13,60 |
| G 3/8″ | 16,66 | 19 | 1,337 | 15,25 | 14,90 | 17,20 |
| G 1/2″ | 20,96 | 14 | 1,814 | 19,00 | 18,60 | 21,50 |
| G 3/4″ | 26,44 | 14 | 1,814 | 24,50 | 24,10 | 27,00 |
| G 1″ | 33,25 | 11 | 2,309 | 30,75 | 30,30 | 34,00 |
| G 1.1/4″ | 41,91 | 11 | 2,309 | 39,25 | 38,90 | 42,80 |
| G 1.1/2″ | 47,80 | 11 | 2,309 | 45,25 | 44,80 | 48,80 |
| G 2″ | 59,61 | 11 | 2,309 | 57,00 | 56,50 | 60,50 |
⚠️ Attention : La désignation en pouce (ex: G 1/2″) ne correspond pas au diamètre réel du filet — c’est le diamètre nominal du tuyau. Un G 1/2″ a un diamètre extérieur d’environ 21 mm.
UNC — Unified National Coarse
Angle : 60°Norme : ANSI/ASME B1.1Région : États-Unis, CanadaUsage : Visserie générale, acier, plastique
Équivalent américain du filetage ISO pas normal. Même profil à 60° mais dimensions en pouces. C’est le standard par défaut pour la visserie en Amérique du Nord. Compatible mécaniquement avec les jauges “numérotées” (#) pour les petits diamètres.
| Désignation | Ø ext. (pouces) | Ø ext. (mm) | TPI | Pas (mm) | Foret (numéro/fraction) | Ø perçage (mm) | Ø dégagement (mm) |
|---|---|---|---|---|---|---|---|
| #2-56 | 0,086 | 2,18 | 56 | 0,454 | #50 | 1,78 | 2,40 |
| #4-40 | 0,112 | 2,84 | 40 | 0,635 | #43 | 2,26 | 3,10 |
| #6-32 | 0,138 | 3,51 | 32 | 0,794 | #36 | 2,77 | 3,80 |
| #8-32 | 0,164 | 4,17 | 32 | 0,794 | #29 | 3,45 | 4,50 |
| #10-24 | 0,190 | 4,83 | 24 | 1,058 | #25 | 3,99 | 5,20 |
| 1/4-20 | 0,250 | 6,35 | 20 | 1,270 | #7 | 5,10 | 6,70 |
| 5/16-18 | 0,3125 | 7,94 | 18 | 1,411 | F | 6,60 | 8,30 |
| 3/8-16 | 0,375 | 9,53 | 16 | 1,588 | 5/16 | 7,94 | 9,90 |
| 7/16-14 | 0,4375 | 11,11 | 14 | 1,814 | U | 9,40 | 11,50 |
| 1/2-13 | 0,500 | 12,70 | 13 | 1,954 | 27/64 | 10,72 | 13,10 |
| 5/8-11 | 0,625 | 15,88 | 11 | 2,309 | 17/32 | 13,49 | 16,40 |
| 3/4-10 | 0,750 | 19,05 | 10 | 2,540 | 21/32 | 16,67 | 19,60 |
| 1″-8 | 1,000 | 25,40 | 8 | 3,175 | 7/8 | 22,23 | 26,00 |
UNF — Unified National Fine
Angle : 60°Norme : ANSI/ASME B1.1Usage : Aéronautique, automobile, haute résistance
Version à pas fin du standard américain. Utilisée dans l’industrie aéronautique et automotive pour sa résistance supérieure au desserrage et sa meilleure tolérance de centrage. Le pas plus fin permet aussi une résistance mécanique légèrement accrue.
| Désignation | Ø ext. (pouces) | Ø ext. (mm) | TPI | Pas (mm) | Foret (numéro/fraction) | Ø perçage (mm) | Ø dégagement (mm) |
|---|---|---|---|---|---|---|---|
| #0-80 | 0,060 | 1,52 | 80 | 0,318 | 3/64 | 1,19 | 1,70 |
| #2-64 | 0,086 | 2,18 | 64 | 0,397 | #50 | 1,78 | 2,40 |
| #4-48 | 0,112 | 2,84 | 48 | 0,529 | #42 | 2,37 | 3,10 |
| #6-40 | 0,138 | 3,51 | 40 | 0,635 | #33 | 2,87 | 3,80 |
| #8-36 | 0,164 | 4,17 | 36 | 0,706 | #29 | 3,45 | 4,50 |
| #10-32 | 0,190 | 4,83 | 32 | 0,794 | #21 | 4,09 | 5,20 |
| 1/4-28 | 0,250 | 6,35 | 28 | 0,907 | #3 | 5,41 | 6,70 |
| 5/16-24 | 0,3125 | 7,94 | 24 | 1,058 | I | 6,71 | 8,30 |
| 3/8-24 | 0,375 | 9,53 | 24 | 1,058 | Q | 8,46 | 9,90 |
| 7/16-20 | 0,4375 | 11,11 | 20 | 1,270 | 25/64 | 9,92 | 11,50 |
| 1/2-20 | 0,500 | 12,70 | 20 | 1,270 | 29/64 | 11,51 | 13,10 |
| 3/4-16 | 0,750 | 19,05 | 16 | 1,588 | 11/16 | 17,46 | 19,60 |
BA — British Association
Angle : 47,5°Norme : BS 93Usage : Électronique, modélisme, instruments de précision
Standard miniature très utilisé dans l’électronique ancienne britannique, le modélisme ferroviaire et les instruments de mesure. L’angle de 47,5° est unique et le profil est à fond arrondi. Les tailles descendent jusqu’à 0,3 mm de diamètre (25 BA). Numérotation inversée : plus le numéro est petit, plus la vis est grande.
| Désignation | Ø ext. (mm) | TPI | Pas (mm) | Ø perçage taraudage (mm) | Ø dégagement (mm) |
|---|---|---|---|---|---|
| 0 BA | 5,99 | 25,40 | 1,000 | 5,10 | 6,35 |
| 1 BA | 5,31 | 28,22 | 0,900 | 4,50 | 5,61 |
| 2 BA | 4,70 | 31,36 | 0,810 | 4,00 | 4,91 |
| 3 BA | 4,09 | 34,80 | 0,730 | 3,40 | 4,37 |
| 4 BA | 3,61 | 38,49 | 0,660 | 3,00 | 3,66 |
| 5 BA | 3,20 | 43,05 | 0,590 | 2,65 | 3,26 |
| 6 BA | 2,79 | 47,93 | 0,530 | 2,30 | 2,87 |
| 7 BA | 2,49 | 52,92 | 0,480 | 2,05 | 2,64 |
| 8 BA | 2,18 | 59,10 | 0,430 | 1,80 | 2,26 |
| 9 BA | 1,91 | 65,10 | 0,390 | 1,55 | 2,00 |
| 10 BA | 1,70 | 72,60 | 0,350 | 1,40 | 1,80 |
| 12 BA | 1,30 | 90,10 | 0,280 | 1,05 | 1,40 |
| 14 BA | 0,99 | 113,0 | 0,224 | 0,80 | 1,10 |
💡 Usage modélisme : 2 BA et 4 BA sont les tailles les plus répandues en modélisme ferroviaire britannique. En électronique vintage (radio, oscilloscopes), on retrouve fréquemment du 6 BA et 8 BA.
NPT — National Pipe Taper
Angle : 60°Conicité : 1:16 (3/4″ par pied)Norme : ANSI/ASME B1.20.1Usage : Plomberie, pneumatique, hydraulique (Amérique du Nord)
Équivalent américain du BSPT, mais avec un profil à 60° au lieu de 55°. Incompatible avec le BSP. Comme tous les filetages coniques, l’étanchéité est assurée par l’interférence du métal — utiliser obligatoirement du PTFE (téflon) ou du mastic. La version NPS est le même profil mais parallèle.
| Désignation | Ø ext. tuyau (mm) | TPI | Pas (mm) | Foret recommandé (mm) | Engagement min. (mm) |
|---|---|---|---|---|---|
| 1/16 NPT | 7,94 | 27 | 0,941 | 6,15 | 4,1 |
| 1/8 NPT | 10,29 | 27 | 0,941 | 8,43 | 4,1 |
| 1/4 NPT | 13,72 | 18 | 1,411 | 11,11 | 5,6 |
| 3/8 NPT | 17,15 | 18 | 1,411 | 14,29 | 5,6 |
| 1/2 NPT | 21,34 | 14 | 1,814 | 17,86 | 8,0 |
| 3/4 NPT | 26,67 | 14 | 1,814 | 22,62 | 8,0 |
| 1″ NPT | 33,40 | 11,5 | 2,209 | 29,37 | 10,4 |
| 1.1/4 NPT | 42,16 | 11,5 | 2,209 | 37,70 | 10,4 |
| 1.1/2 NPT | 48,26 | 11,5 | 2,209 | 43,66 | 10,4 |
| 2″ NPT | 60,33 | 11,5 | 2,209 | 56,36 | 10,4 |
⚠️ NPT ≠ BSP : Malgré des tailles visuellement similaires, un raccord NPT ne s’assemble jamais avec un BSP — l’angle du profil diffère (60° vs 55°) et la conicité est identique mais le pas est différent.
Filetage Trapézoïdal — ISO (Tr)
Angle : 30°Norme : ISO 2904 / DIN 103Usage : Vis-mères, axes linéaires, étaux, imprimantes 3D
Le filetage trapézoïdal est conçu pour la transmission de mouvement et d’effort — il ne sert pas d’assemblage mais de vis-mère (étaux, presses, rails linéaires). Le profil plat à 30° offre une excellente résistance axiale et un faible frottement. Très présent dans les imprimantes 3D (Tr8×2 ou Tr8×8 multistart pour les axes Z).
| Désignation | Ø nominal (mm) | Pas (mm) | Ø perçage (D1, mm) | Ø flancs (D2, mm) | Profondeur filet (mm) | Application type |
|---|---|---|---|---|---|---|
| Tr 8 × 1,5 | 8 | 1,5 | 6,50 | 7,25 | 0,75 | — |
| Tr 8 × 2 | 8 | 2,0 | 6,00 | 7,00 | 1,00 | Axe Z imprimante 3D (pas lent) |
| Tr 10 × 2 | 10 | 2,0 | 8,00 | 9,00 | 1,00 | Mécanismes légers |
| Tr 12 × 3 | 12 | 3,0 | 9,00 | 10,50 | 1,50 | Positionnement précis |
| Tr 16 × 4 | 16 | 4,0 | 12,00 | 14,00 | 2,00 | Axes linéaires standard |
| Tr 20 × 4 | 20 | 4,0 | 16,00 | 18,00 | 2,00 | Automatisation, machines CNC |
| Tr 24 × 5 | 24 | 5,0 | 19,00 | 21,50 | 2,50 | Charges élevées |
| Tr 30 × 6 | 30 | 6,0 | 24,00 | 27,00 | 3,00 | Étaux, presses |
| Tr 36 × 6 | 36 | 6,0 | 30,00 | 33,00 | 3,00 | Industrie lourde |
| Tr 40 × 7 | 40 | 7,0 | 33,00 | 36,50 | 3,50 | Industrie lourde |
🖨️ Spécial imprimantes 3D : Le Tr8×8 (P2) est un filetage multistart (4 démarrages × pas 2 mm = avance de 8 mm/tour). Très utilisé sur les axes Z rapides. Le Tr8×2 standard donne 2 mm/tour — plus précis mais plus lent. La formule : D1 = d − P.
Tableau comparatif des standards
| Standard | Angle profil | Unité | Région d’origine | Interchangeable avec | Usage principal | Toujours utilisé ? |
|---|---|---|---|---|---|---|
| ISO / M | 60° | mm | International | — | Visserie universelle | ✅ Dominant mondial |
| BSW | 55° | pouces | Royaume-Uni | — | Mécanique générale vintage | ⚠️ Obsolète sauf vintage |
| BSF | 55° | pouces | Royaume-Uni | — | Automobile / moto UK vintage | ⚠️ Obsolète sauf vintage |
| BSP / G | 55° | pouces | Royaume-Uni | — | Raccords hydrauliques / gaz | ✅ Très courant Europe |
| UNC | 60° | pouces | USA / Canada | UNF (pas ≠) | Visserie générale USA | ✅ Standard USA |
| UNF | 60° | pouces | USA / Canada | UNC (pas ≠) | Aéro / auto haute résistance | ✅ Courant USA/aéro |
| BA | 47,5° | mm (numéroté) | Royaume-Uni | — | Électronique, modélisme | ⚠️ Niche / vintage |
| NPT | 60° | pouces | USA | — | Tuyauterie USA | ✅ Standard USA |
| Tr | 30° | mm | International | — | Vis-mères, axes linéaires | ✅ Très courant CNC/3D |
Les valeurs de perçage sont données à titre indicatif pour un engagement à 75 %. Consultez toujours les spécifications du fabricant du taraud pour valider le diamètre selon la matière et la qualité de filetage souhaitée.
