Test du WAINLUX K8 5W
Bonjour à tous, je vous retrouve aujourd’hui pour le test d’un tout nouveau produit.
Il s’agit d’un nouveau graveur laser, compact, plug and play, et très simple d’utilisation.
J’ai le plaisir de vous présenter le K8 5W de chez WAINLUX, ainsi que le purificateur WAINLUX MD22-Mini.
La marque
Wainlux est une entreprise chinoise innovante spécialisée dans le développement de solutions de gravure laser portables depuis environ 7 ans.
La gamme actuelle se compose de 6 machines, pour des dimensions de travail allant de 50 mm, pour le modèle le plus petit, à 400 mm pour le plus grand.
Au niveau des accessoires, seuls sont présents, un module rotatif pour graver des objets cylindriques et un filtre purificateur d’air spécialement dédié au laser K8.
Unboxing et Montage du WAINLUX K8 5W :
Voici venue l’étape du déballage tant attendu de cette nouvelle machine !
Pour ce qui est du contenu du carton, je vous laisse le découvrir en vidéo :
Vous l’aurez compris, la machine arrive assemblée à 100%, idem pour le purificateur. Vous aurez juste à brancher les câbles d’alimentation du module laser et du filtre purificateur d’air, puis relier ce dernier au laser avec le tuyau flexible. En tout, il vous faudra maximum 10 minutes pour mettre en service cette machine. Un vrai bonheur.
En suivant ce Lien, vous trouverez la copie de la carte SD, on ne sait jamais si vous la perdez.
La notice détaille bien les opérations de paramétrage et d’installation des logiciels, mais celle-ci est disponible uniquement en anglais sur la version papier ou sur la carte micro SD.
Vous trouverez ici une version française.
En déballant le colis, vous trouverez un petit pack comprenant différents matériaux : quatre morceaux de faux cuir, deux plaques d’identification métalliques, quatre morceaux de carton kraft, deux plaques de contreplaqué épaisseur 3 mm, deux cartes de visite en alu, et deux cartes colorées à gratter. De quoi commencer à faire quelques essais.
Les caractéristiques du WAINLUX K8 5W :
Récemment lancé en campagne kickstarter, ce petit laser a tout pour plaire.
Il est disponible dans différentes puissances: 2.5 , 5 et 10 Watts.
Voici donc les caractéristiques de cette machine :
- Puissance électrique : 24v 4A.
- Puissance de sortie du module laser : 5W.
- Point laser : <0.08mm.
- Vitesse de gravure maximum : 12000 mm/min .
- Zone de travail : 130 x 130 mm.
- Carte mère 32 bit.
- Caméra 2MP pour localiser les pièces et faciliter le positionnement des gravures.
- Taille de la machine : 27.2 x 27.2 x 29.4 mm .
- Poids: 4.0KG.
- Interfaces de connexion : USB/WIFI/application mobile.
- Logiciel de contrôle : laserGRBL / LightBurn / CUTLABX.
Pour le purificateur WAINLUX MD22-Mini :
Il s’agit d’un boîtier équipé d’un filtre HEPA et charbon actif, qui à l’aide d’un puissant ventilateur aspire et filtre les poussières, fumées et odeurs issues des opérations de découpe et de gravure.
- Modèle : MD22
- Puissance électrique : 12v 2A
- Durée de vie du filtre : 300H
- Taille de la machine : 150 x 150 x 190 mm

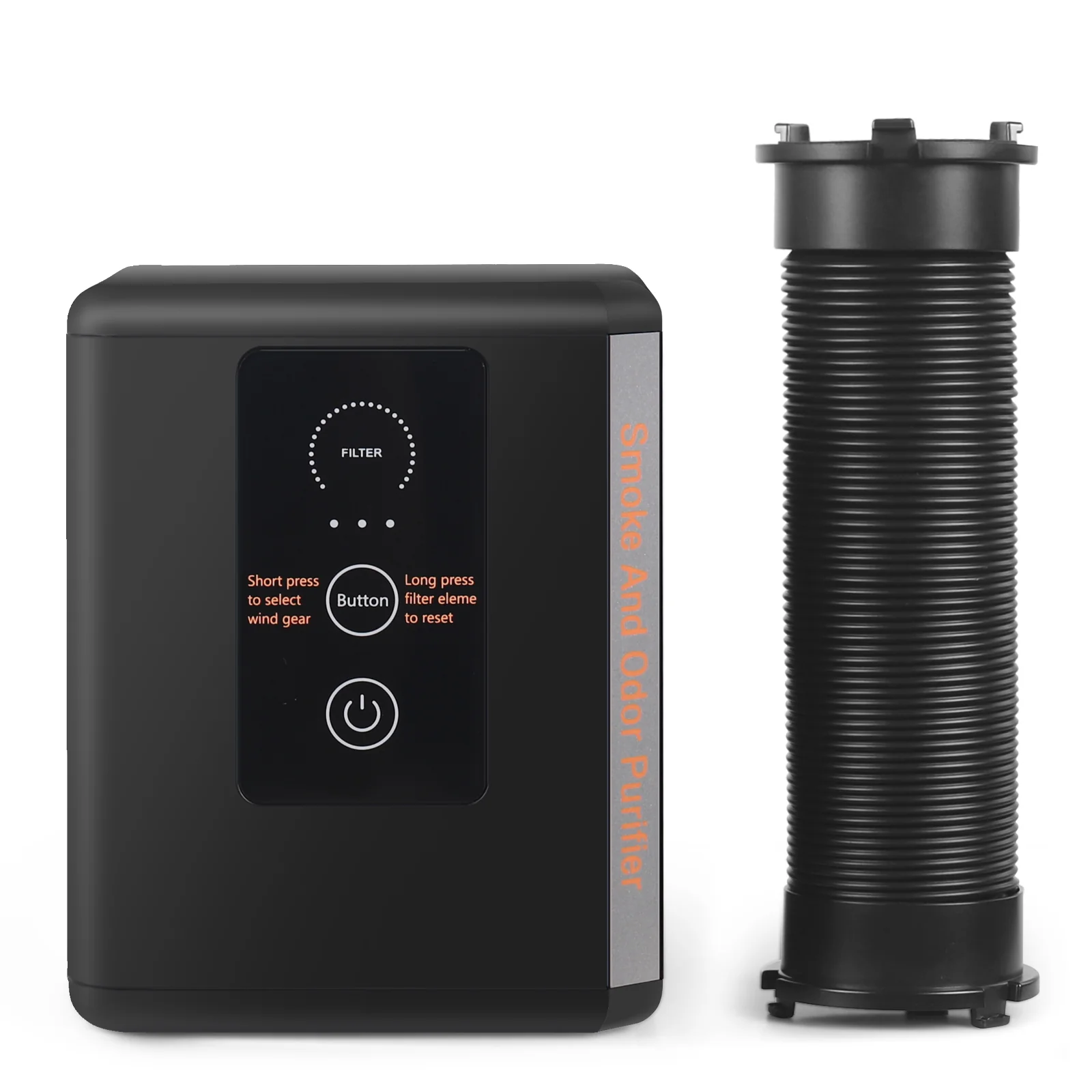

En façade du purificateur WAINLUX MD22-Mini, vous trouverez un cadran indiquant le niveau de colmatage du filtre, un bouton permettant de changer de mode d’aspiration (faible, moyen, fort) et un bouton On Off.
Revenons au graveur laser maintenant.
L’ensemble est composé d’un élégant châssis en plastique bicolore entièrement fermé. Les guidages sont assurés par des galets V-slot et profilés aluminium à l’intérieur du châssis. On pourra au besoin régler les excentriques des galets.
En façade, côté droit, nous retrouvons deux boutons, l’un permettant de relancer la dernière opération et l’autre pour mettre sous tension ou arrêter la machine. Un peu plus haut, un voyant est là pour indiquer les différents états de la machine.
A l’arrière, nous retrouvons une deuxième porte d’accès (en plus de celle en façade), ainsi que l’emplacement de la carte micro SD, les connectiques d’alimentation et l’USB pour la connexion au PC.
A l’intérieur de l’enceinte, nous trouvons un port USB servant à la connexion du module rotatif (rotary) en option.
Le réglage du focus se fait en déployant la béquille sur le côté du module, puis il suffira d’agir manuellement, avec la molette, sur l’axe du plateau pour régler la hauteur.
A l’intérieur, un éclairage est là pour assurer une bonne visibilité, et la caméra est fixée au plafond juste au-dessus de la zone de gravure.
La machine est également équipée d’un localisateur en forme de L, celui-ci est pourvu de petits tétons qui permettent de le fixer au plateau. Grâce à lui, vous pourrez graver des objets en série l’un après l’autre (ici une clé USB), en les positionnant toujours à la même place. Merci d’y avoir pensé WAINLUX !
Côté sécurité, les portes sont équipées de vitres teintées permettant de protéger les yeux, tout en donnant assez de visibilité pour surveiller ce qu’il se passe à l’intérieur. Toujours pour la sécurité, si vous ouvrez l’une d’entre elles pendant que le laser est à l’œuvre, l’opération en cours se stoppera immédiatement pour protéger vos yeux de la lumière du laser.
Tests :
J’ai d’abord joué avec l’application maison du même nom que leur logiciel.
Celle-ci fait un peu gadget, mais permet tout de même d’utiliser le K8 en mode wifi.
Comme le logiciel CUTLABX , l’application ne donne pas d’estimation du temps de gravure et c’est bien dommage. De plus, elle est très limitée au niveau des outils de création et sur le paramétrage. Vous n’aurez pas non plus accès à la caméra avec cette application.
- Gravure sur biscuit
Puissance 100 % et vitesse 4000 mm/min
Bon, ce n’était pas le biscuit le plus adapté, mais c’est assez drôle de personnaliser de la nourriture.
- Gravure sur faux cuir
Puissance 60 % et vitesse 3000 mm/min
Ça marque bien, même trop, dans ce cas, il faudra baisser la puissance ou augmenter la vitesse. Sur l’envers, on se rend bien compte que le faisceau laser a complètement traversé la matière.
Pour le reste des tests, j’ai utilisé le logiciel maison, CUTLABX, ainsi que LightBurn que l’on ne présente plus.
Tous deux ont leurs avantages et leurs inconvénients, en effet, lightburn est la référence des logiciels de gravure mais avec ce K8, il est impossible de le connecter en wifi ni d’utiliser la caméra qui fait en grande partie l’intérêt de ce laser.
Avec CUTLABX par contre, nous disposons de toutes les fonctions du laser, comme le wifi, la caméra, mais les outils de création sont plus limités. Autre point assez frustrant, pas d’estimation du temps de gravure, avant ou pendant le travail. Il y a simplement une barre d’avancement en pourcentage.
Exemple de positionnement d’un texte à graver sur une clé USB à l’aide de la caméra.
L’application et le logiciel donnent accès à plein de petits projets de gravure et de découpe. Il faudra tout de même adapter les réglages de vitesse et de puissance, car ces derniers sont disponibles uniquement pour un laser de 10w
Les paramètres de gravure et de découpe sont presque tous issus du tableau fourni dans ce lien. c’est dommage de ne pas l’avoir inclus dans la notice utilisateur…
- Médaillon pour chien
Matière: Inox revêtu.
Puissance 100 % et vitesse 100 mm/min
Pour ce test, il aura fallu au préalable noircir la surface avec un marqueur à tableau fourni, vous pouvez aussi utiliser une peinture noire en bombe, c’est ce que j’ai fait sur l’envers avec le QR code.
- Jeton de caddie porte clé (acheté chez tonton ALI)
Matière: Inox.
Puissance 100 % et vitesse 100 mm/min
Cette fois, j’ai utilisé les feuilles autocollantes bleu fournie avec la machine en remplacement du marqueur, l’application et le retrait est plus facile et le résultat tout aussi bon.
- Etoiles pour le sapin de noël
Matière: Contreplaqué de 2 mm.
Gravure: puissance 50 % et vitesse 3000 mm/min
Découpe: puissance 100 % et vitesse 200 mm/min
La découpe est propre sur le dessus, mais on remarque des traces de brûlé en face inférieure, même en surélevant la plaque de contreplaqué avec des écrous. Ceci est dû à l’absence d’air assist et un plateau qui n’évacue pas assez efficacement les fumées.
- Personnalisation de déco de noël
Matière: Contreplaqué de 2 mm.
Gravure: puissance 50 % et vitesse 3000 mm/min
- Pochoirs
Matière: Carton kraft.
Puissance 100 % et vitesse 1000 mm/min en mode contour.
Le mode contour permet de détourer les objets, c’est assez pratique pour réaliser un pochoir, on ne conserve que la silhouette du dessin.
- Carte de visite
Matière: Aluminium revêtu
Puissance 100 % et vitesse 200 mm/min
L’image utilisée est fournie sur la carte micro SD. Je n’avais pas fait attention, mais il y avait sur celle-ci un filigrane que l’on retrouve sur la gravure…
- Image de lion
Matière: Papier coloré à gratter.
Puissance 20 % et vitesse 5000 mm/min
- Porte clé WAINLUX
Matière: Acrylique de 2 mm.
Gravure : Puissance 100 % et vitesse 3000 mm/min
Découpe : Puissance 100 % et vitesse 200 mm/min
La gravure est belle et bien creusée, même un peu trop. Pour la découpe, il doit y avoir encore un peu trop de puissance ou pas assez de vitesse, j’ai légèrement adapté par rapport au tableau de paramètres fourni par WAINLUX mais il faudrait encore affiner les paramètres en faisant une grille de test par exemple.
Maintenant, il est temps de s’essayer à Lightburn avec ce K8.
J’ai donc fait deux grilles de test permettant d’observer les capacités en gravure et découpe de cette machine. Tâche qui est beaucoup trop fastidieuse à réaliser avec CUTLABX.
- Grille de test, gravure avec lightburn
Matière: Contreplaqué de 2 mm.
Les paramètres recommandés par WAINLUX pour le CP sont 5000 mm/min et 50% de puissance, mais grâce à ce test, on peut clairement monter à 1000 mm/min, ce qui économisera beaucoup de temps sur les gravures longues.
- Grille de test, découpe avec lightburn
Matière: Contreplaqué de 2mm.
Les paramètres recommandés par WAINLUX sont 150 mm/min et 100% pour un contreplaqué d’épaisseur 3 mm, cependant sur celui-ci, la découpe se fait bien jusqu’à 300 mm/min.
Conclusion sur le WAINLUX K8 5W :
WAINLUX, avec ce laser apporte un peu de nouveauté, un format de machine compact et fermé, pour travailler en sécurité, une machine plug and play et facile d’utilisation grâce aux logiciels et applications maison.
Si vous désirez apporter une touche personnelle à vos objets, faire de petits projets de gravure sur une multitude de supports, cette machine est idéale pour graver, mais pas forcément pour découper de grosses épaisseurs de bois par exemple. En effet, sa faible puissance et le fait qu’elle soit dépourvue d’air assist la handicapent dans les tâches de découpe et le résultat n’est pas à la hauteur sur du contreplaqué. En revanche pour découper du papier, du carton, ou du cuir, c’est idéal.
La caméra est bien entendu le gros point fort de cette machine, elle vous permettra de positionner les gravures les objets à personnaliser avec une grande facilité.
Le purificateur d’air en option est très efficace, je l’ai utilisé tout au long de ces tests et je n’ai pas remarqué d’odeur particulière. Il faudra tout de même veiller à ne pas ouvrir la porte trop rapidement suite à une opération de découpe ou de gravure, pour laisser le temps aux fumées restantes dans la machine de correctement s’évacuer.
Un point qui pourrait être amélioré, serait d’avoir uniquement un adaptateur secteur pour alimenter le laser K8, et que le filtre purificateur soit alimenté en électricité par le laser. Cela implique peut-être que les deux éléments fonctionnent sous la même tension, ce qui n’est pas le cas aujourd’hui, mais cela économiserait une prise secteur.
A propos du tarif, ce graveur n’a pas de concurrent direct, équipé de la caméra, d’une enceinte fermée et de plus, offrant la possibilité d’avoir une filtration directement compatible. Je pense donc que son tarif est largement justifié. Vous trouverez le K8 au tarif de 276 EUR et le filtre à 157 EUR avec le coupon disponible sur Nozzler.
Merci à Nozzler et WAINLUX pour leur confiance.
