Revopoint Trackit
Revopoint Trackit : Scanner 3D à suivi optique pour des scans sans marqueurs
Revopoint Trackit : Scanner 3D à suivi optique pour des scans sans marqueurs
Scans Rapides : 30 Lignes
Laser Bleues Croisées
Exactitude volumétrique
0,02 mm + 0,04 mm x L(m)
Capture d’objets allant
de 10 mm à 6 m
Scans sans marqueurs
Repositionnement de
la station de base
Étalonnage entièrement
automatisé
Découvrez en détail
Scanner 3D à suivi Trackit
30 lasers lignes croisées + mode ligne unique
Exactitude volumétrique: 0,02 mm + 0,04 mm x L(m)
Processus d’étalonnage entièrement automatisé
Scans sans marqueurs
Volume de numérisation : du petit au grand
Modes de capture par double laser bleu

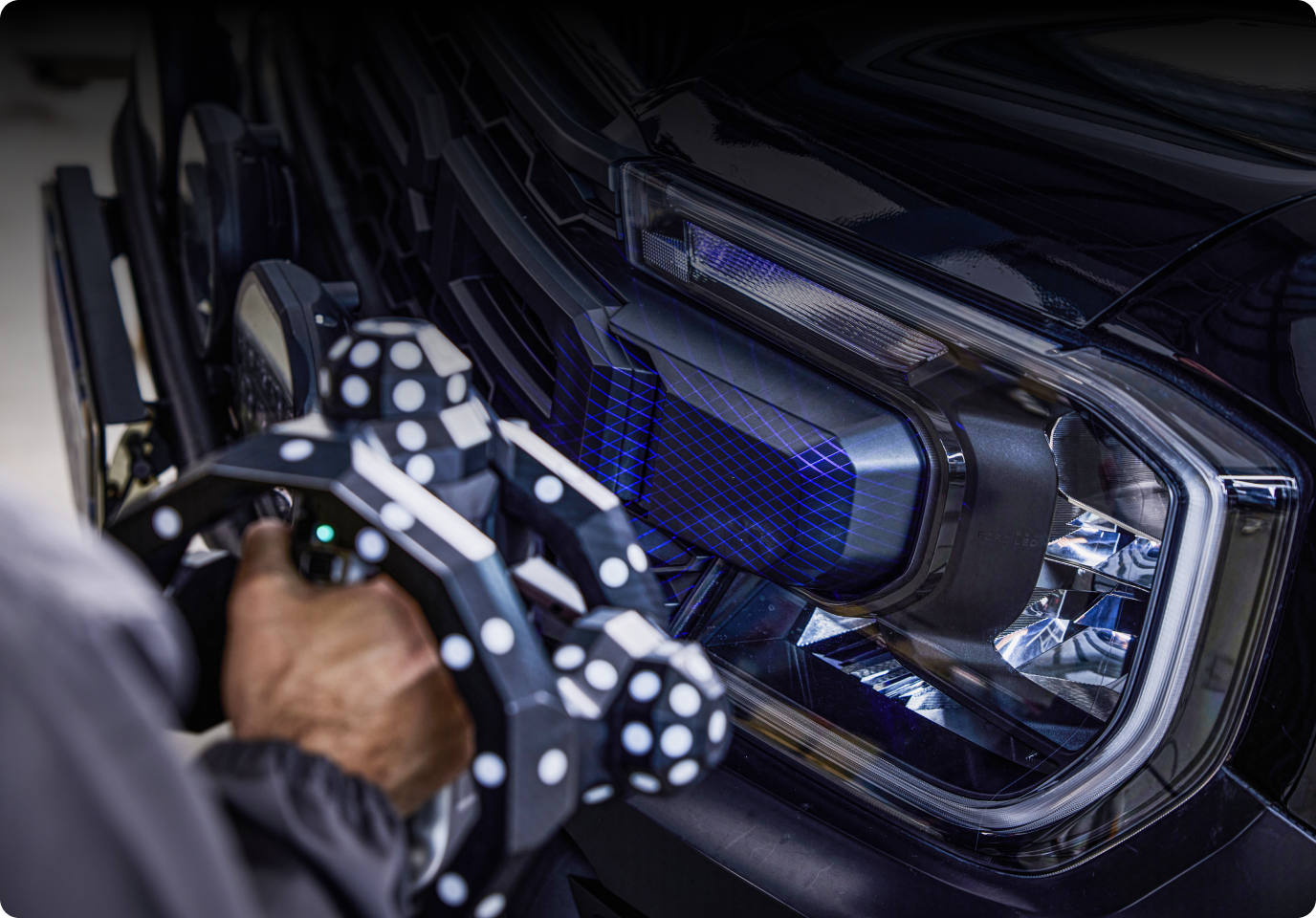

Scans rapides : 30 lignes croisées
Numérisez efficacement des surfaces, y compris sombres ou brillantes,
sans utiliser de spray pour scanners.

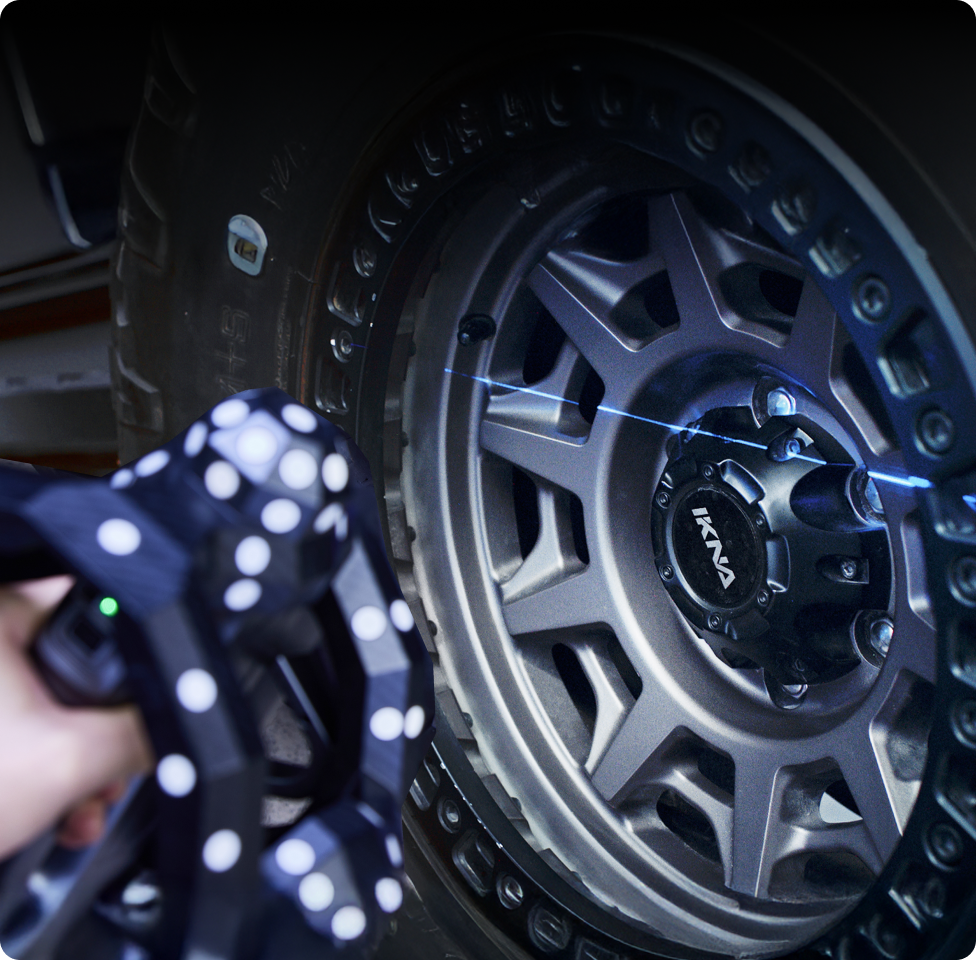

Numérisation de trous profonds :
Laser à ligne unique
Capturez intégralement les détails fins tels que les dents d’engrenage, les trous profonds, les crevasses et les zones en retrait.

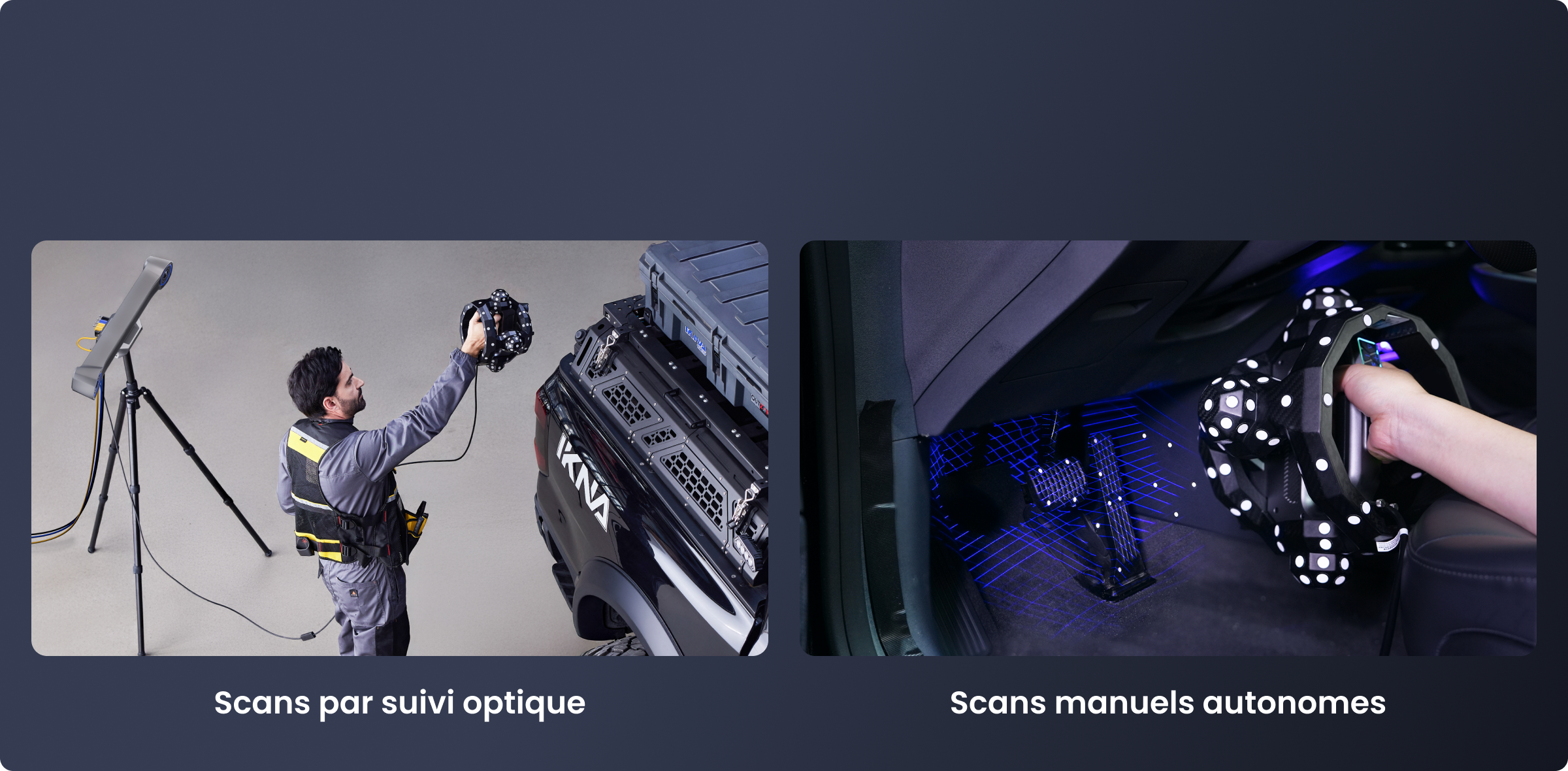

Scans manuels autonomes
Basculez des scans avec suivi vers des scans 3D manuels autonomes pour capturer
les zones cachées ou intérieures non visibles par la station de base.
Haute précision pour petits et grands scans
Exactitude volumétrique : 0,02 + 0,04 mm × L (M)
Exactitude du scanner : Jusqu’à 0,02 mm

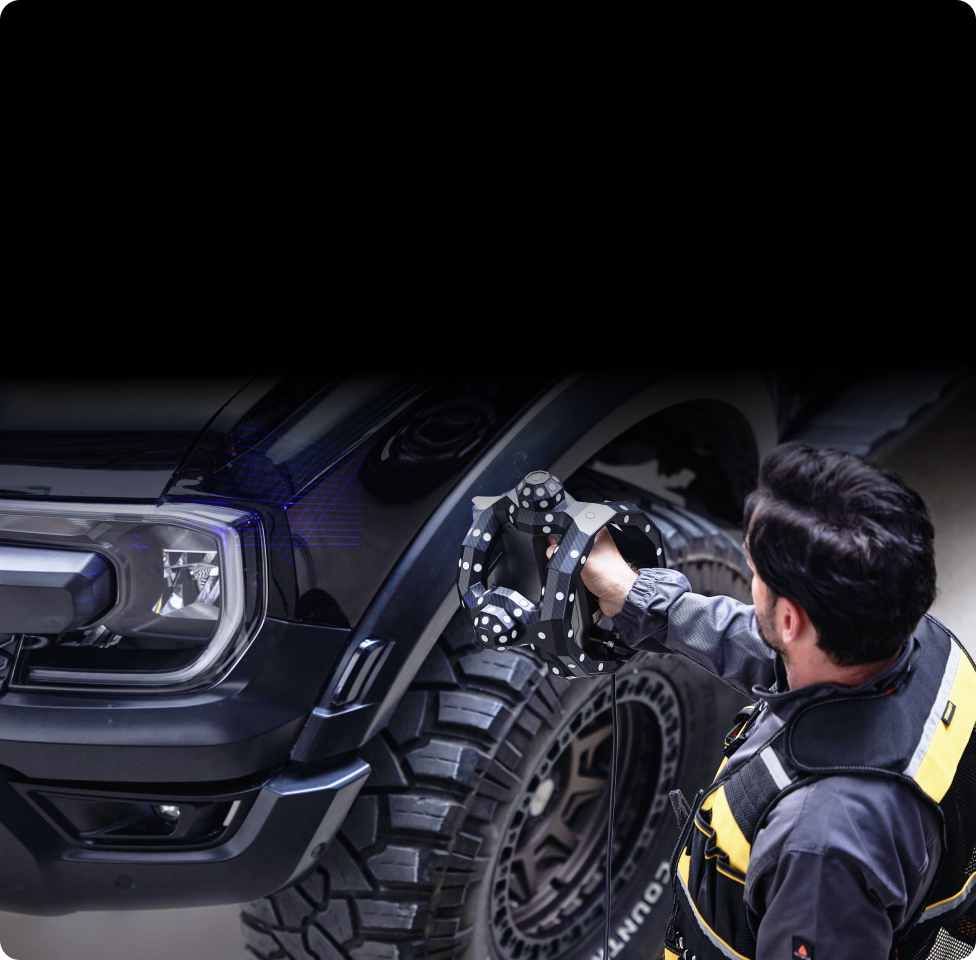

Scans sans marqueurs
Réalisez des scans laser sans marqueurs d’objets avec ou sans motifs distinctifs, en utilisant le suivi optique de Trackit pour localiser le scanner en temps réel.

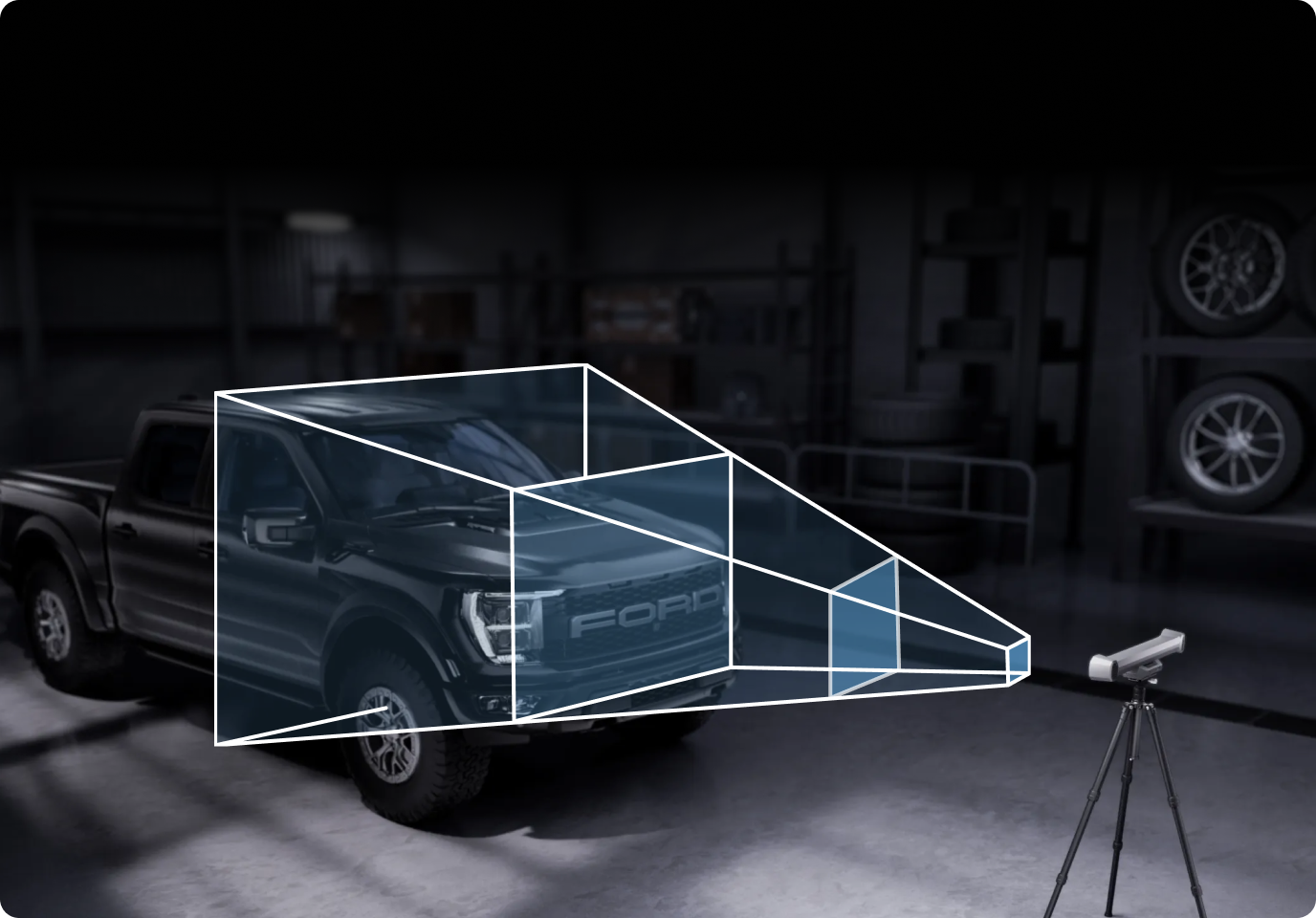

Numérisez facilement les grandes pièces
Surface maximale de suivi : 3260 × 2845 mm à 4000 mm
Manœuvrabilité facilitée : câble de 6 mètres
Distance de travail du Tracker : 1,5 à 4 m

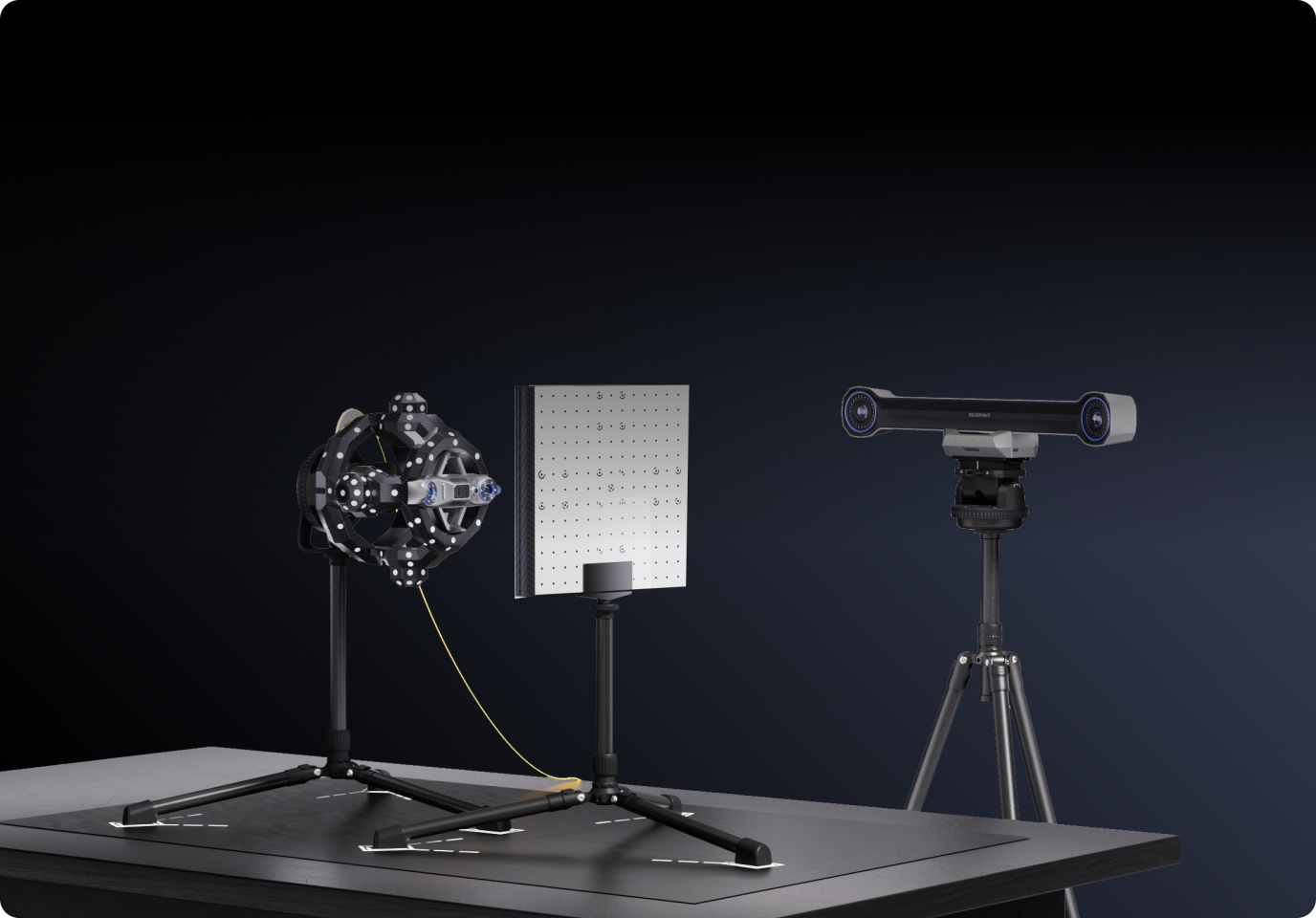

Étalonnage automatique
Garantissez la précision et la fiabilité tout en éliminant les processus d’étalonnage complexes grâce au système d’auto-étalonnage de Trackit.

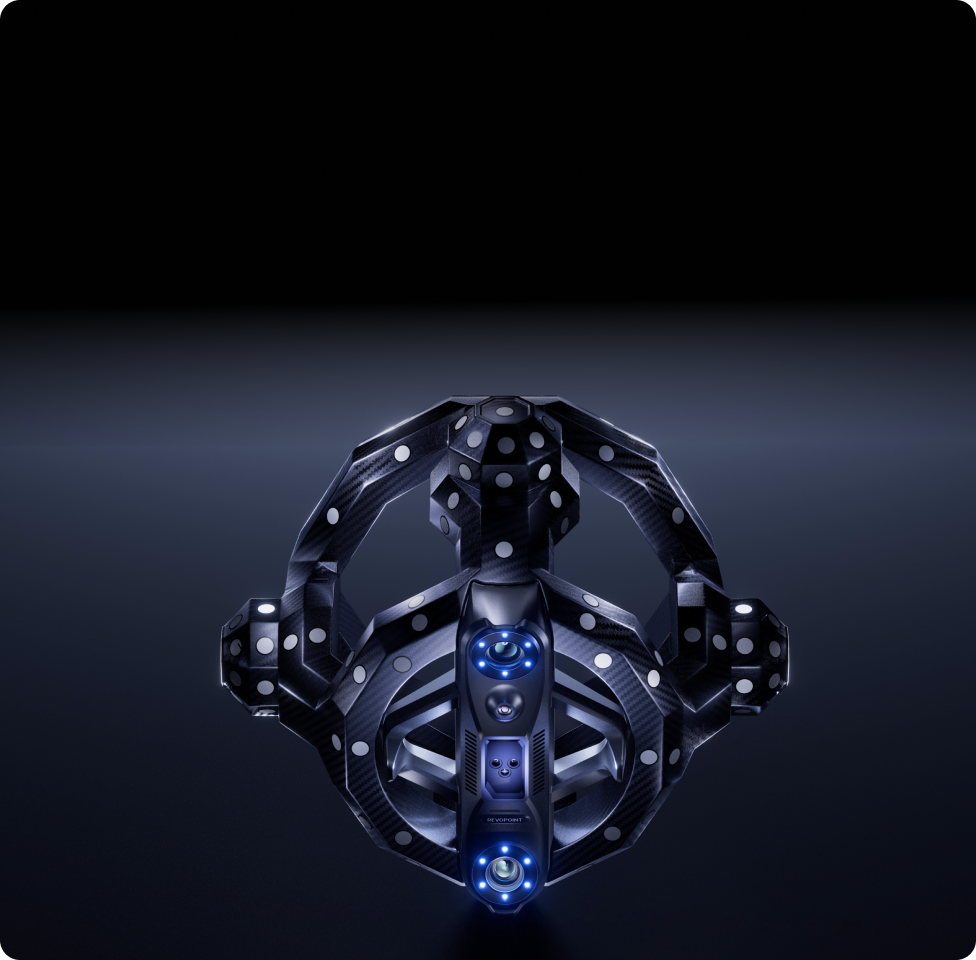

Cadre en fibre de carbone robuste
Compensez les déformations du cadre et les déplacements des marqueurs grâce au cadre monobloc en fibre de carbone robuste de Trackit.

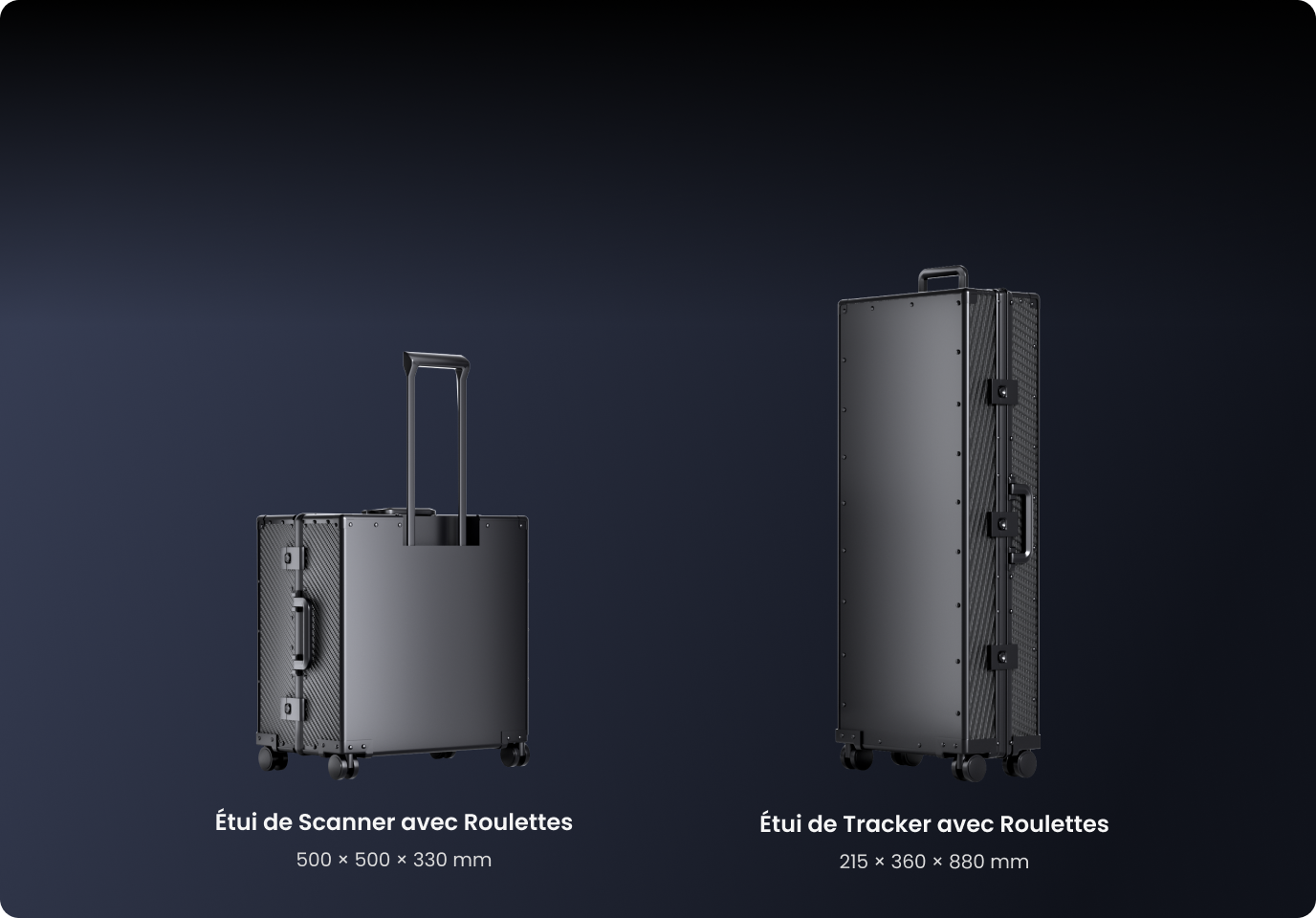

Boîtiers de transport professionnels
Transportez et stockez le Trackit et le Tracker en toute sécurité dans leur étui de protection portable inclus.
Cartographie réaliste des textures
Reproduisez fidèlement la texture d’un objet et générez des modèles 3D aux couleurs vives grâce à la caméra RVB haute résolution de Trackit.

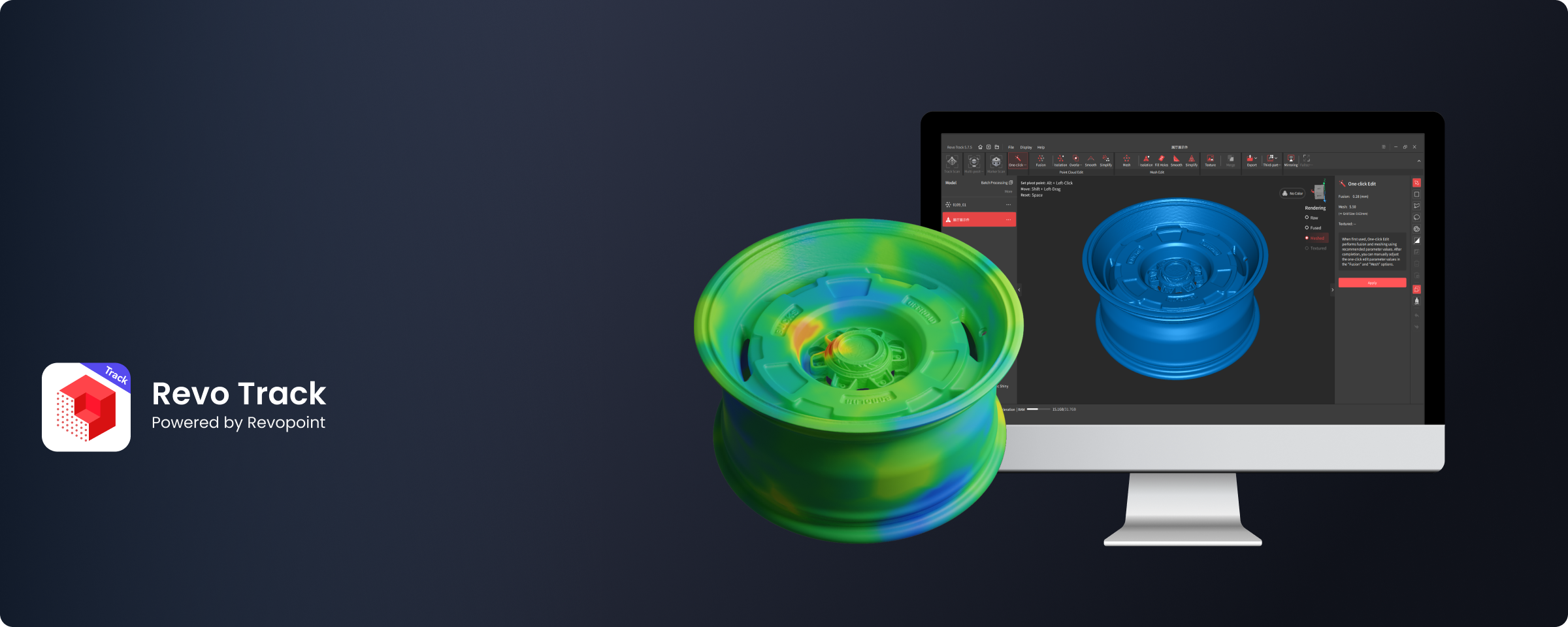

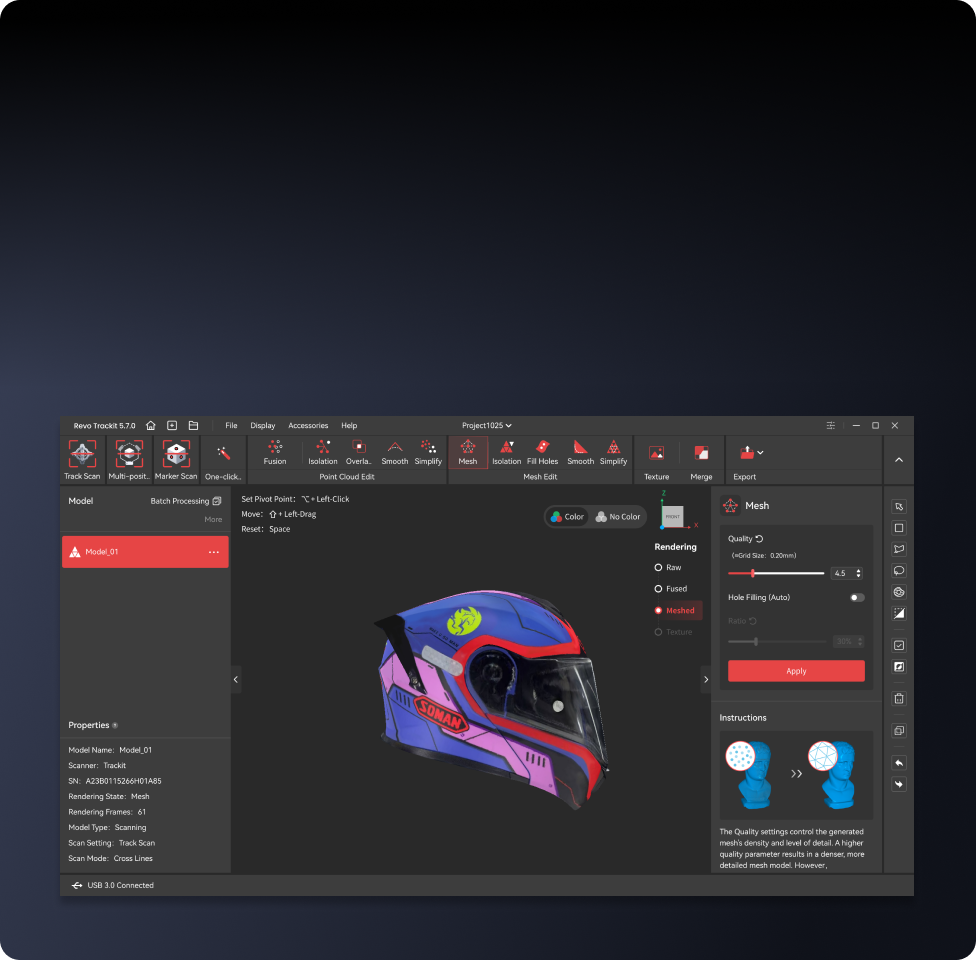

Logiciel de post-traitement gratuit :
Revo Track
Revo Track est un logiciel gratuit et facile à utiliser pour
la numérisation, l’édition, le traitement et l’étalonnage.
Formats de sortie : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

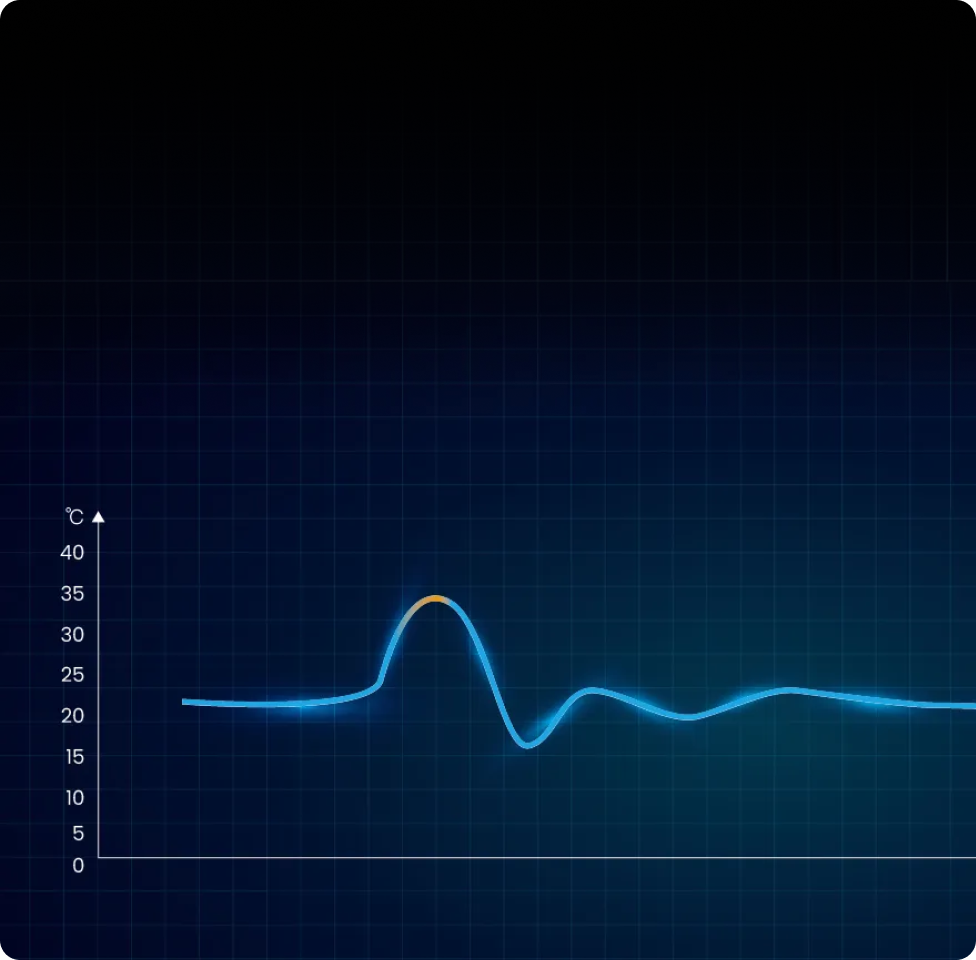

Surveillance intelligente de la température en temps réel
Garantit un fonctionnement optimal et empêche la dérive de précision liée à la température pour maintenir une haute précision.

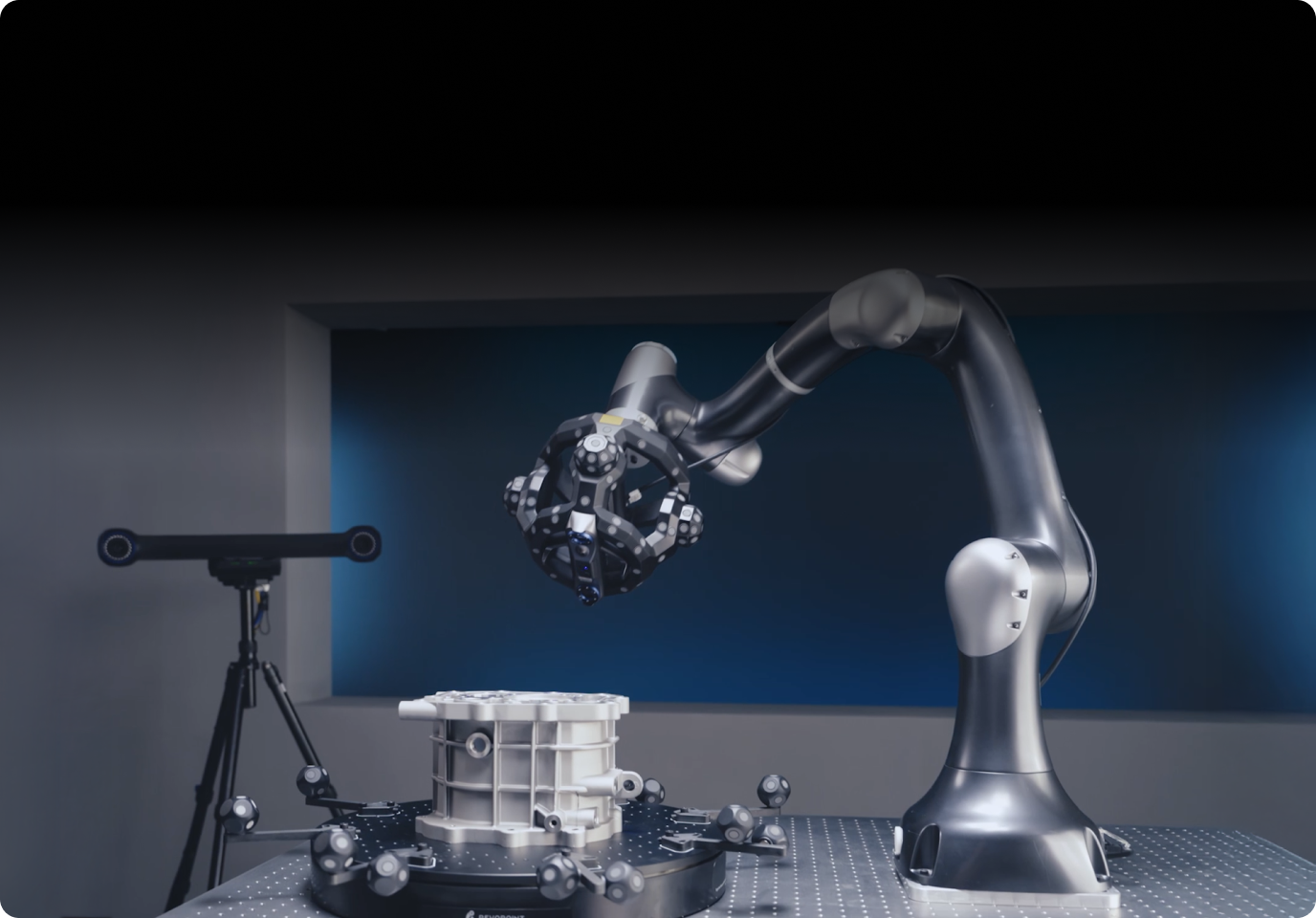

Scans 3D automatisés avec Metrohub
Boostez la productivité avec Metrohub : son robot et son combo Trackit permettent une numérisation 3D et des mesures automatisées par lots dans les laboratoires et les lignes de production.

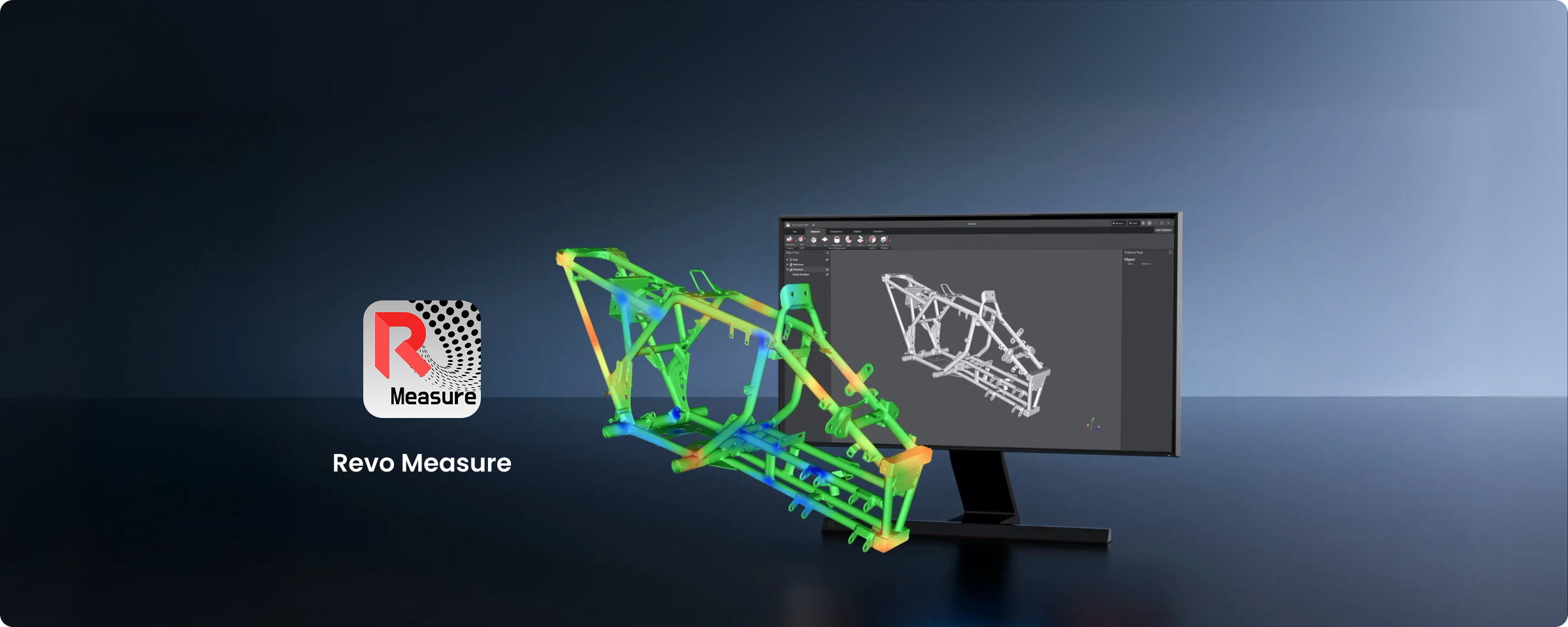

Revo Measure : Des outils puissants pour une mesure précise
Évaluez la forme, les dimensions et la qualité en comparant les données de nuages de points ou de maillages aux modèles CAO ou aux dessins. L’intégration transparente en un clic avec Revo Track garantit un flux de travail de contrôle qualité fluide et efficace.
Galerie des Modèles Trackit
Que contient la boîte?
Scanner 3D de suivi Trackit
Scanner

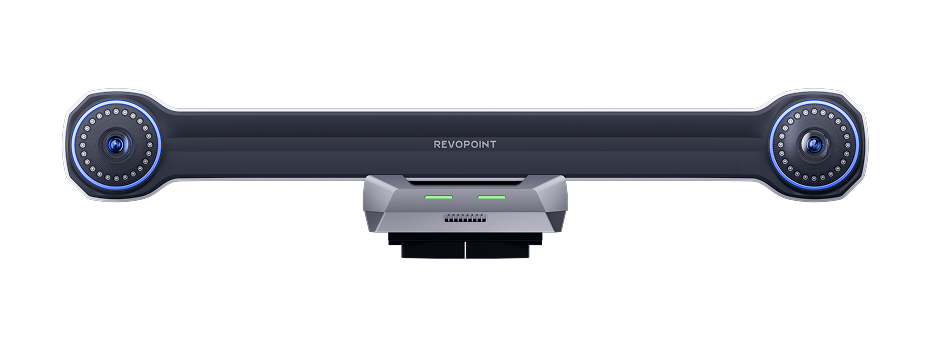

Tracker
Trépied Tracker
Cardan Bi-axe à Étalonnage
Automatique pour Scanner
Cardan Bi-axe à Étalonnage
Automatique pour Tracker
Carte d’Étalonnage × 1
Perche d’Étalonnage
Trépied Carte d’Étalonnage
Trépied Scanner
Adaptateur d’Alimentation
Câble PC
Câble de Scanner
Câble pour Cardan Scanner
Câble pour Cardan Tracker
Serre-câbles
Marqueurs × 20
(magnétiques)
Bloc d’Ancrage × 8
(magnétique)
Tapis de positionnement
Adaptateur de Scanner
Clé USB

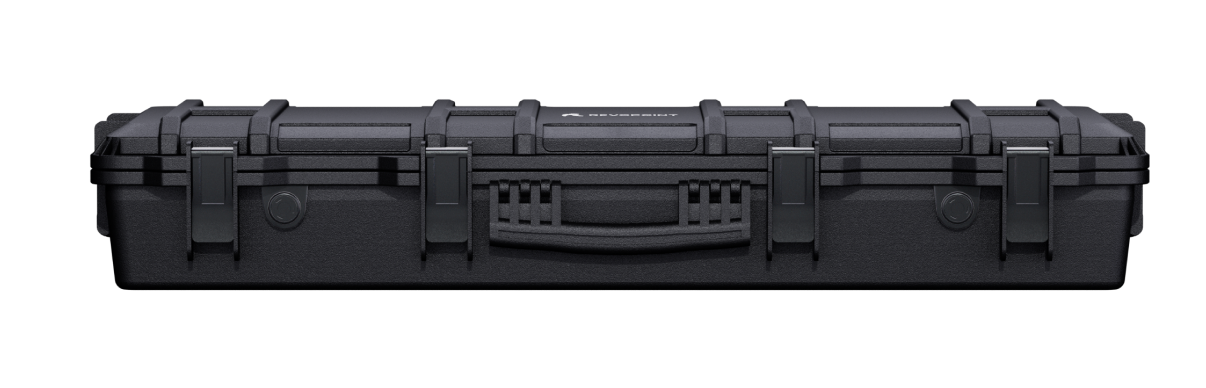

Étui de Tracker avec Roulettes

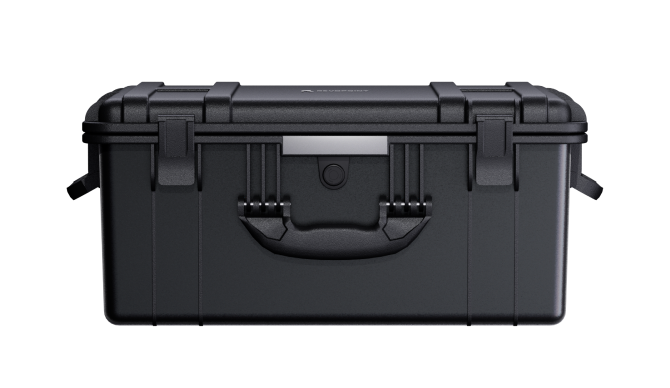

Étui de Scanner avec Roulettes

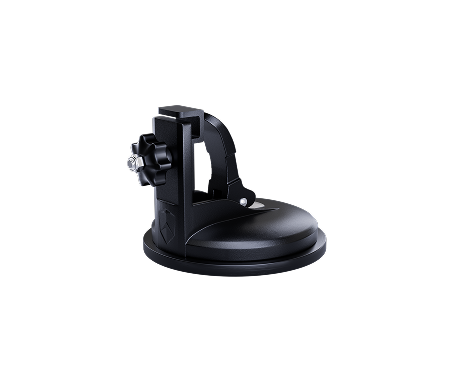

Porte-câble à ventouse
Remarques :
1. L’adaptateur d’alimentation peut varier selon le pays ou la région.
2. Veuillez ranger correctement le produit et tous ses accessoires.
3. Les composants endommagés doivent être renvoyés à Revopoint pour réparation.
Spécifications
3D Scanner
Tracker
Exactitude d’Image Unique①
0,02 mm
Distance entre Point, jusqu’à
0,05 mm
Vitesse de Scan, jusqu’à
1 500 000 points/s
Source de Lumière②
30 lignes laser bleues croisées 1 ligne laser bleue simple
Distance de Travail
200 – 400 mm
Aire de Capture Unique à Distance La Plus Proche
160 × 70 mm à 200 mm
Aire de Capture Unique à Distance La Plus Éloignée
320 × 215 mm à 400 mm
Poids
1,2 kg
Dimensions (L x l x H)
295 × 295 × 205 mm
Plage de température de fonctionnement③
0 – 40 ℃
Formats de Fichier Sortie
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Matériaux
Cadre : Fibre de carbone Boîtier : Polycarbonate
Plage de taille de pièce (recommandée)
0,01 – 6 m
Exactitude volumétrique (système de suivi)
0,02 mm + 0,04 mm × L (m)
Distance de Travail
1500 – 4000 mm
Cadre de suivi minimum
1304 × 1067 mm à 1500 mm
Cadre de suivi maximum
3260 × 2845 mm à 4000 mm
Volume de suivi
11 m³
Poids
2,0 kg
Dimensions (L x l x H)
686 × 106 × 111 mm
Bande de suivi
Infrarouge
Recalibration Utilisateur
Étalonnage automatique Le tracker possède un système de calibration automatique à cardan. Le scanner nécessite une calibration manuelle.
Accessoires Supportés
Carte d’Étalonnage, Perche d’Étalonnage, Cardan Bi-axe à Étalonnage Automatique, Bloc d’Ancrage, Grand Plateau Tournant
Remarques :
① La précision indiquée a été obtenue en environnement de laboratoire contrôlé. Les résultats réels peuvent varier selon les conditions d’utilisation.
② Consignes de sécurité laser Classe 1 :
i. Ce produit utilise un projecteur laser Classe 1. Évitez de regarder directement le laser à courte distance ! Consultez la documentation standard des lasers Classe 1 pour plus de détails.
ii. Pour éviter des lésions rétiniennes, ne regardez pas le faisceau laser à travers des instruments optiques amplificateurs (ex. : télescopes, objectifs d’appareil photo).
iii. Éloignez les surfaces réfléchissantes (miroirs, verre) de la trajectoire du laser.
③ Pour une précision optimale, utilisez ce produit dans une plage de température ambiante de 20 °C à 25 °C (68 °F à 77 °F).
④ Ce produit émet des lumières clignotantes, potentiellement inadaptées aux personnes atteintes d’épilepsie photosensible.
