Revopoint MetroY Ultra
Revopoint MetroY Ultra : Scanner 3D sans fil haute performance pour pièces petites à moyennes
Revopoint MetroY Ultra : Scanner 3D sans fil haute performance pour pièces petites à moyennes
ꔷ Exactitude volumétrique : 0,015 + 0,04 mm × L (m)
ꔷ 5 modes de scan à lumière bleue
ꔷ Scans plus rapides : jusqu’à 3 000 000 points/s
ꔷ Scans ultra-rapides : 34 lignes croisées
ꔷ Volume de numérisation : petites à moyennes pièces
ꔷ Mesure et inspection 3D certifiées – Nécessite Revo Measure
ꔷ Vitesses de scan plus rapides – Jusqu’à 90 fps
ꔷ Logiciel de scan gratuit inclus – Revo Metro
ꔷ Scans laser en extérieur : Jusqu’à 100 000 lux
Regardez de plus près
MetroY Ultra Scanner 3D
Scans laser rapides : jusqu’à 3 000 000 points/s
Scans ultra-rapides : 34 lignes croisées
Volume de numérisation : petites à moyennes pièces

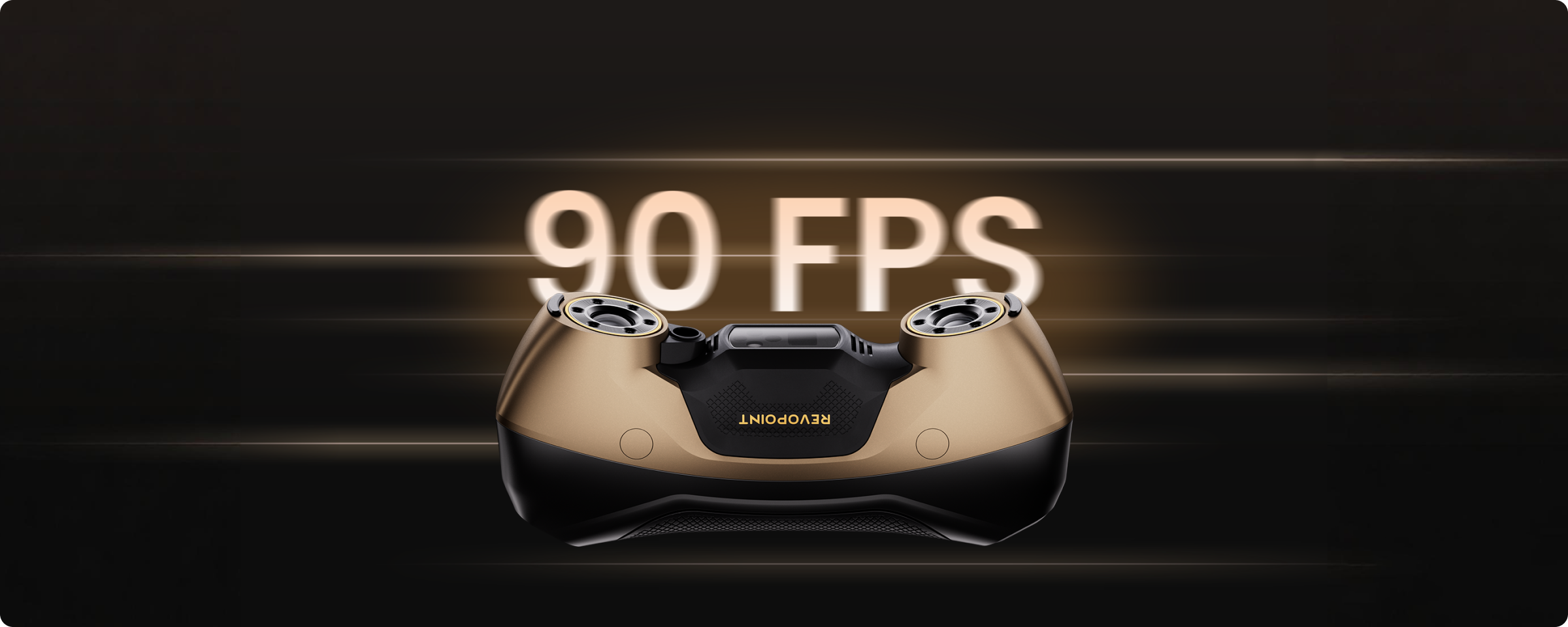

Vitesse de scan : jusqu’à 90 fps
15 lignes parallèles
Lumière structurée plein champ
Mode de numérisation sur plateau tournant automatique
Vérification de précision en temps réel sur site
Plaque à billes certifiée CMM
5 modes de numérisation

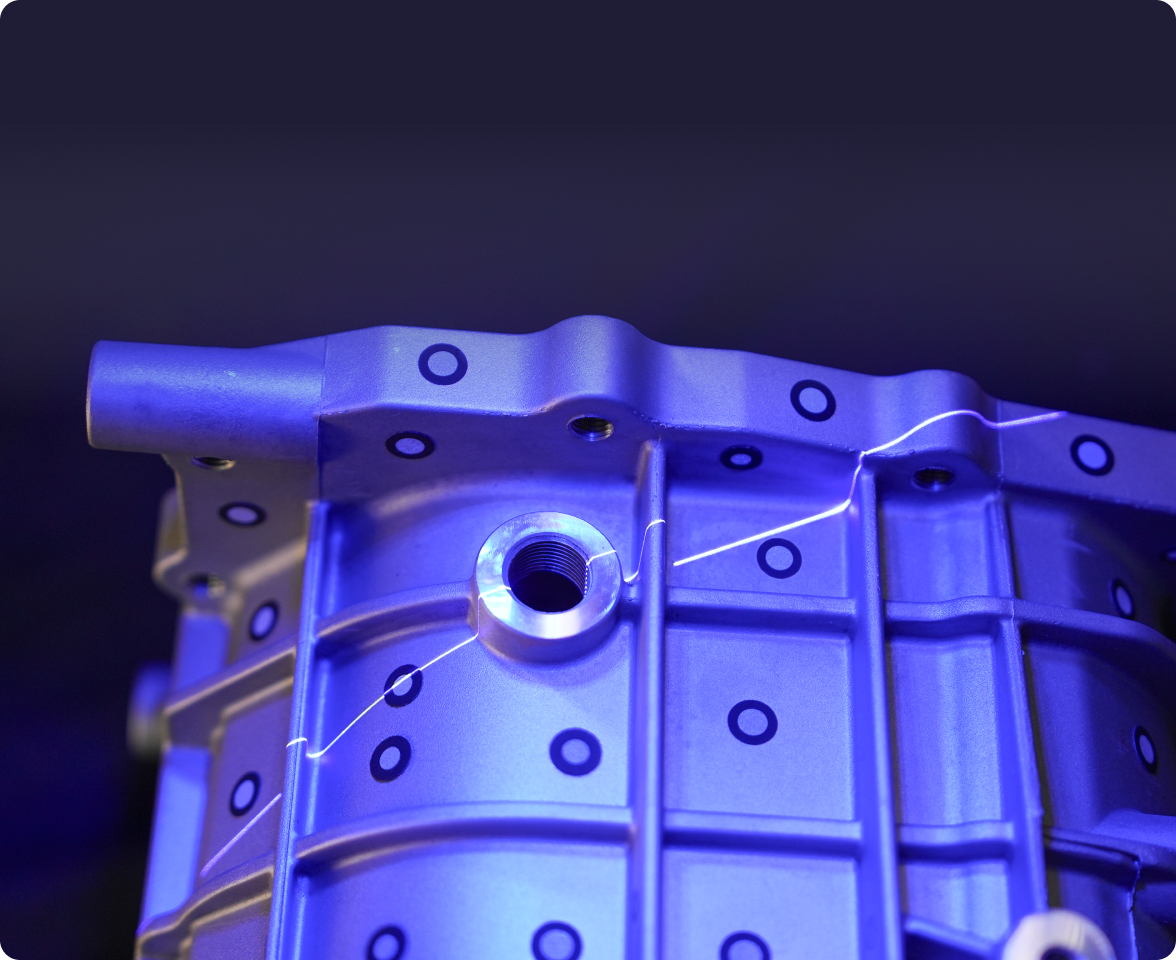

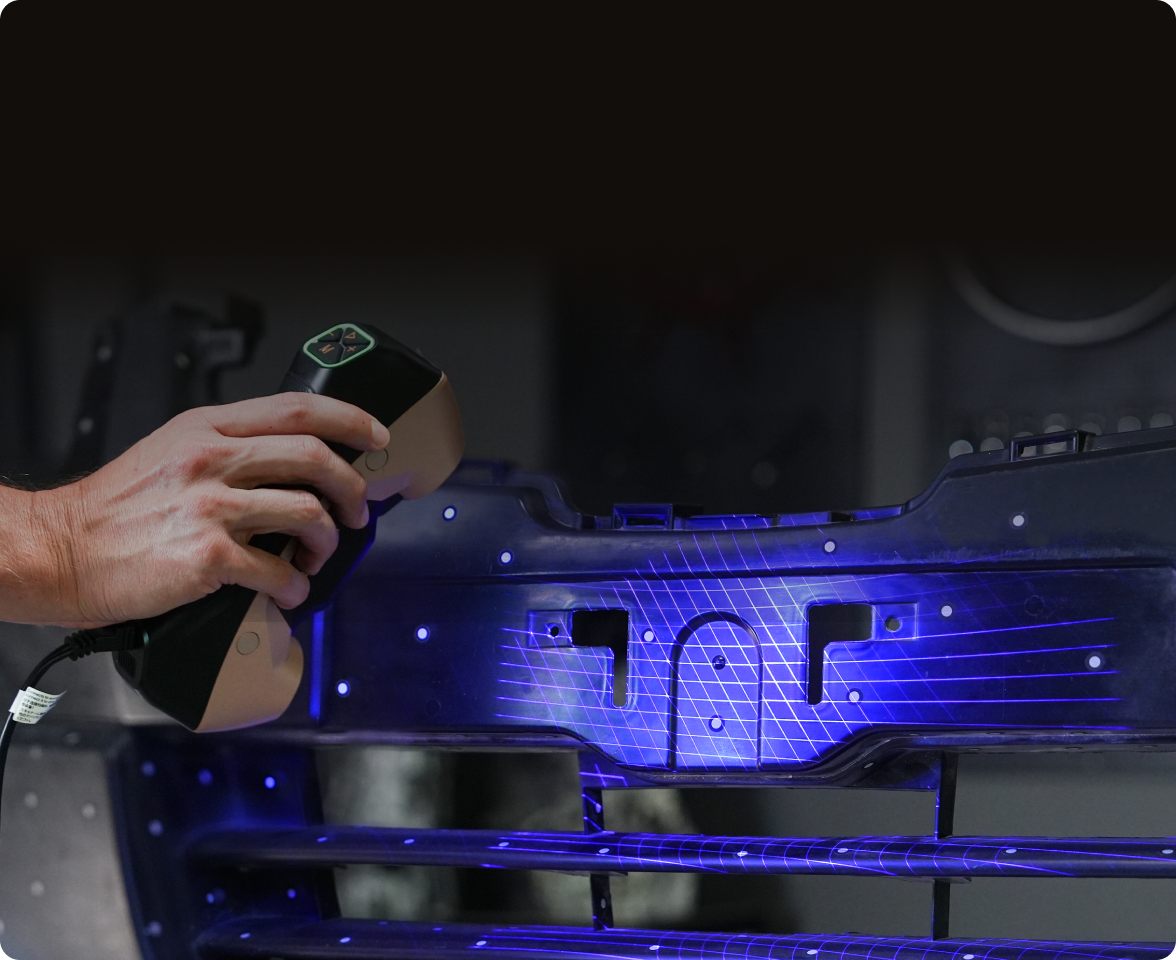

100 % plus rapide – 34 lignes croisées*
Capturez les surfaces planes, brillantes ou noires jusqu’à 3 millions de points par seconde pour une rapidité optimale.

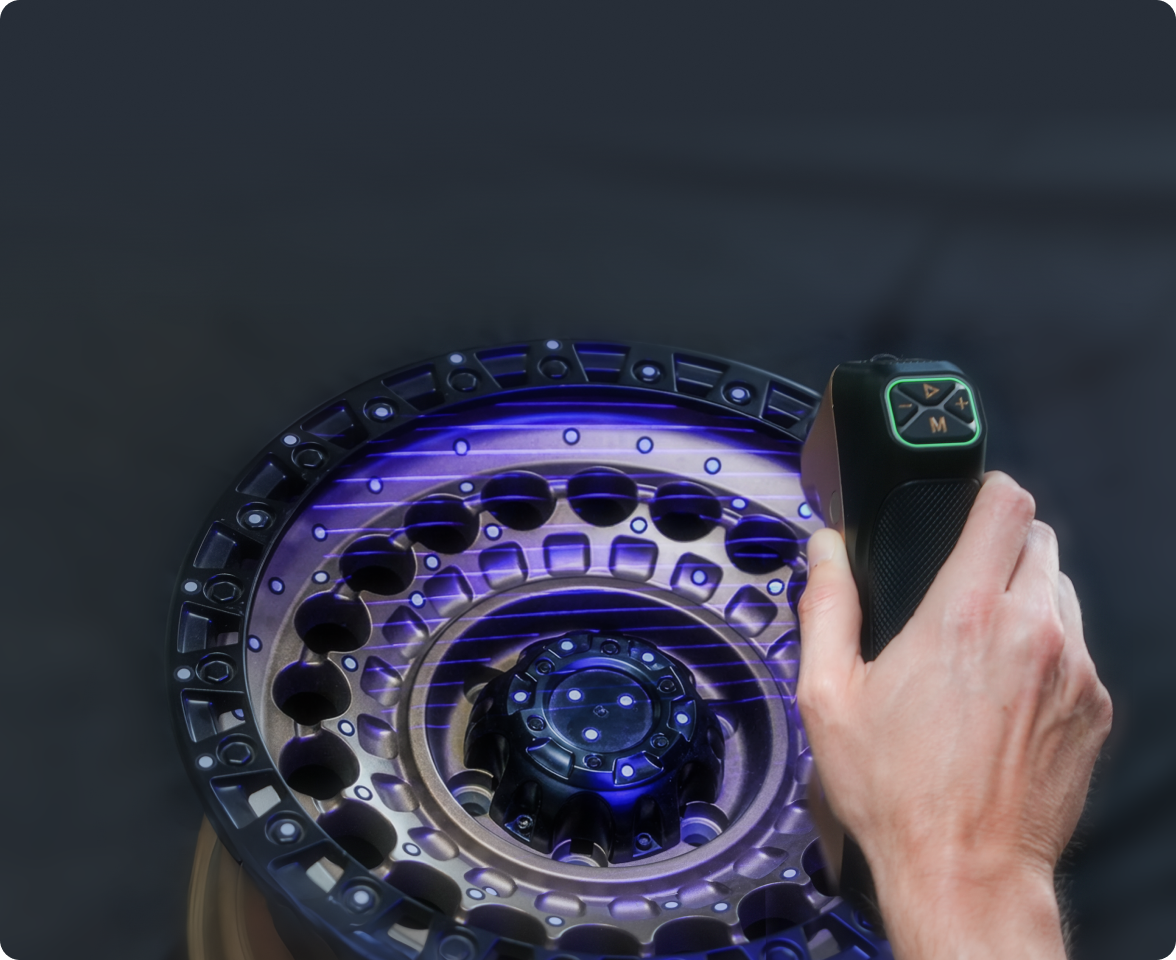

Détails – 15 lignes parallèles
Garantissez la capture précise de chaque fin détail, bord et surface complexe.
Trous profonds – Ligne unique
Capturez parfaitement les trous profonds, les crevasses et les grilles.
Mode lumière structurée
Capturez rapidement les pièces riches en détails, sans marqueurs, jusqu’à 7 millions de points par seconde pour des données 3D rapides et précises.

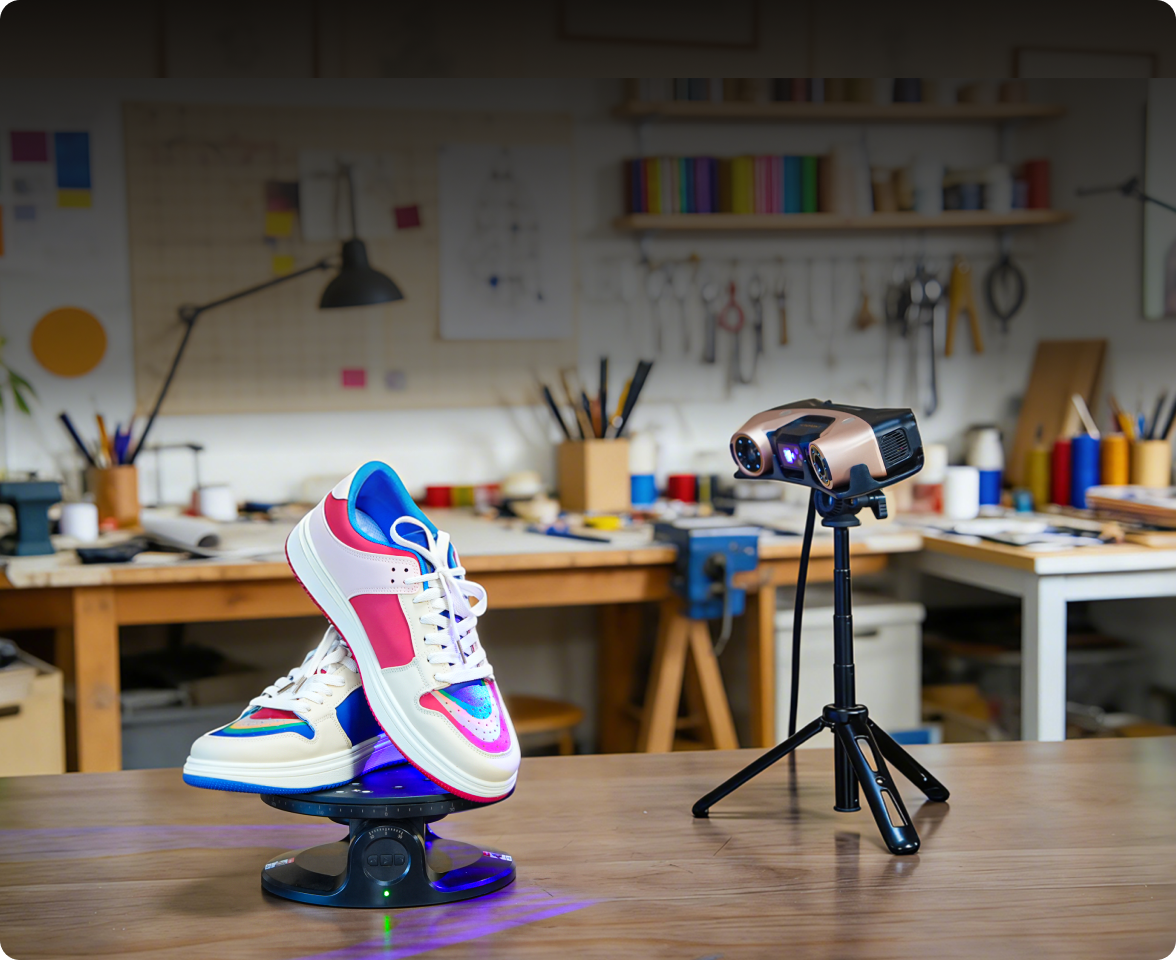

Mode plateau tournant automatique
Créez automatiquement des modèles ultra-précis en un seul clic avec le MetroY Ultra et le plateau tournant bi-axial, pour des résultats reproductibles à chaque fois.
0,015 + 0,04 mm × L (m)

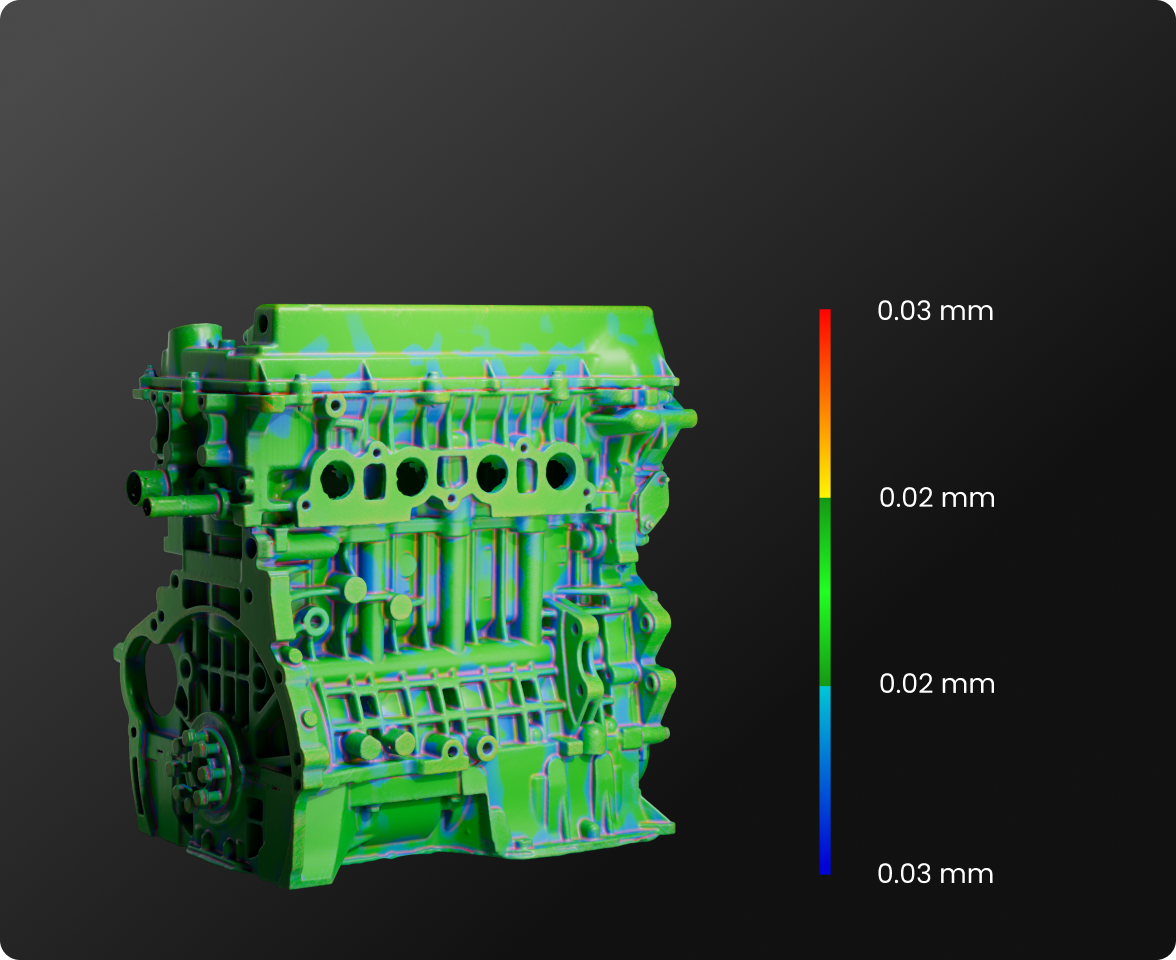

Précision volumétrique
Scans laser plus rapides
3 000 000 points/s
50 % de vitesse de scan en plus
Jusqu’à 90 fps
MetroY Ultra Édition CMM – Mesures certifiées

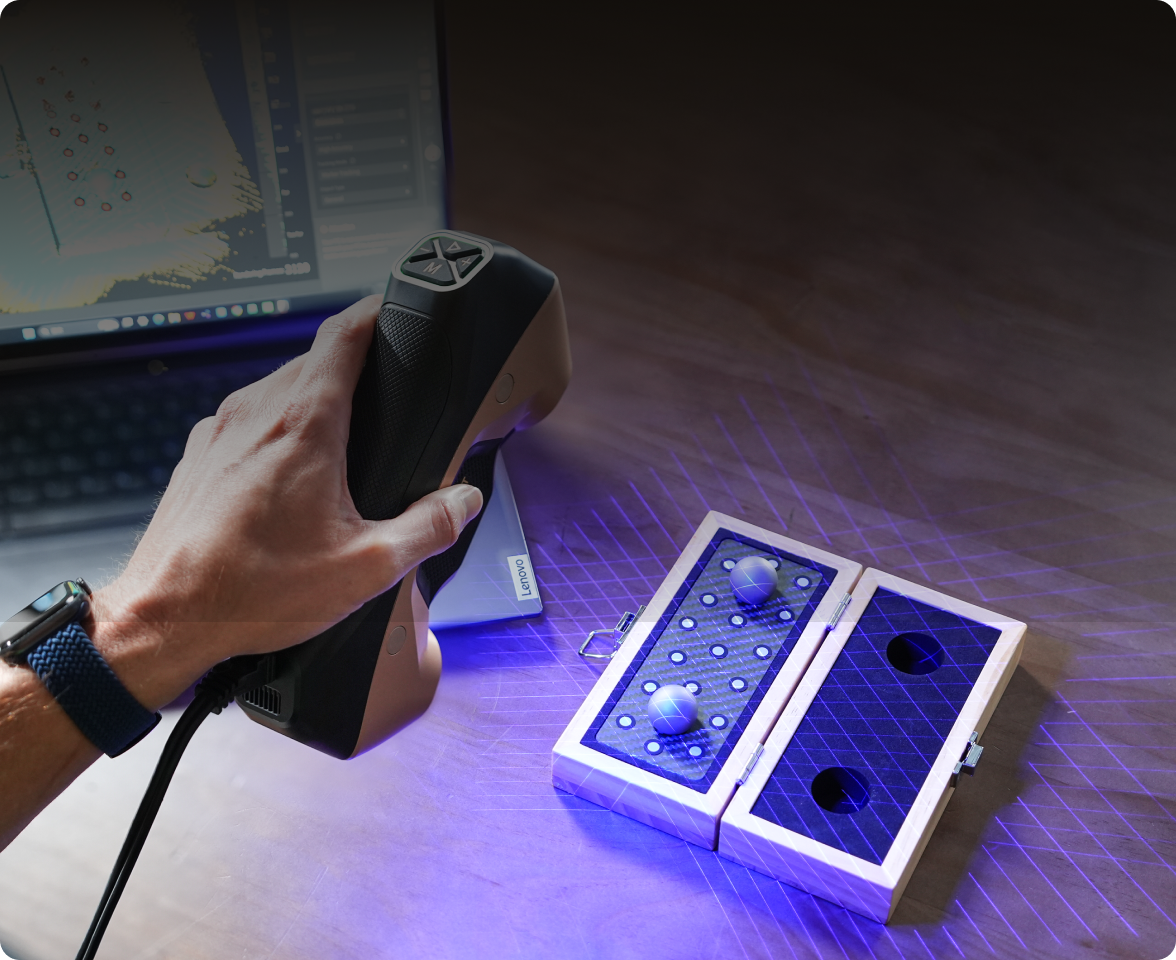

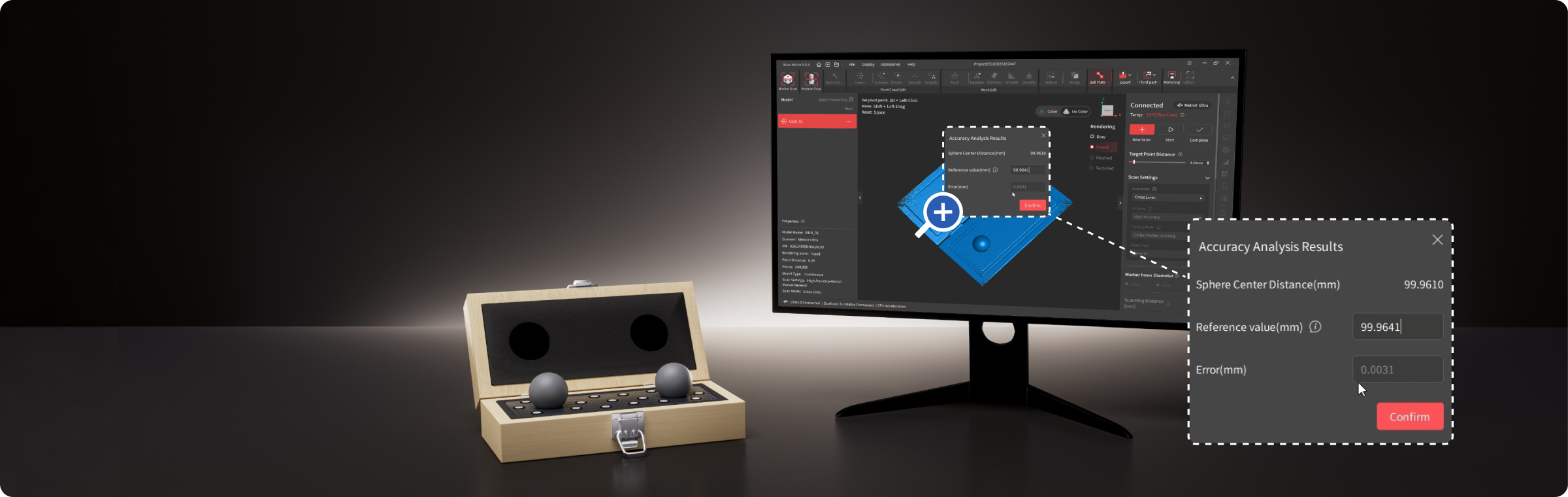

Vérification de précision en temps réel sur site (Édition CMM)
Garantissez une vérification de précision rapide, fiable et en temps réel sur site grâce à la plaque à billes en fibre de carbone certifiée CMM et à Revo Metro.

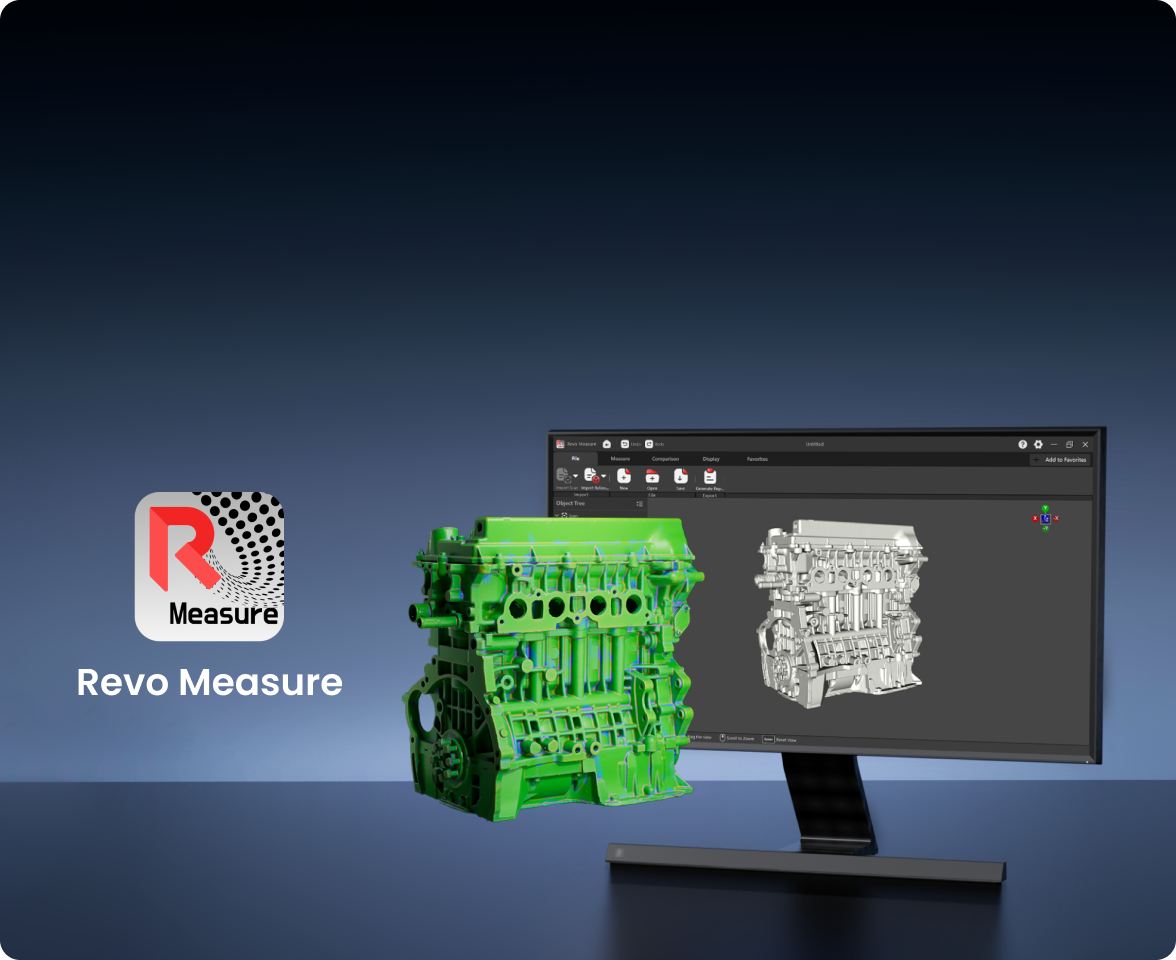

Revo Measure – Du scan 3D à la mesure 3D
Transformez vos données de scan 3D en mesures précises et vérifiables pour garantir que chaque pièce répond à ses spécifications de conception.
*Inclus dans l’Édition CMM

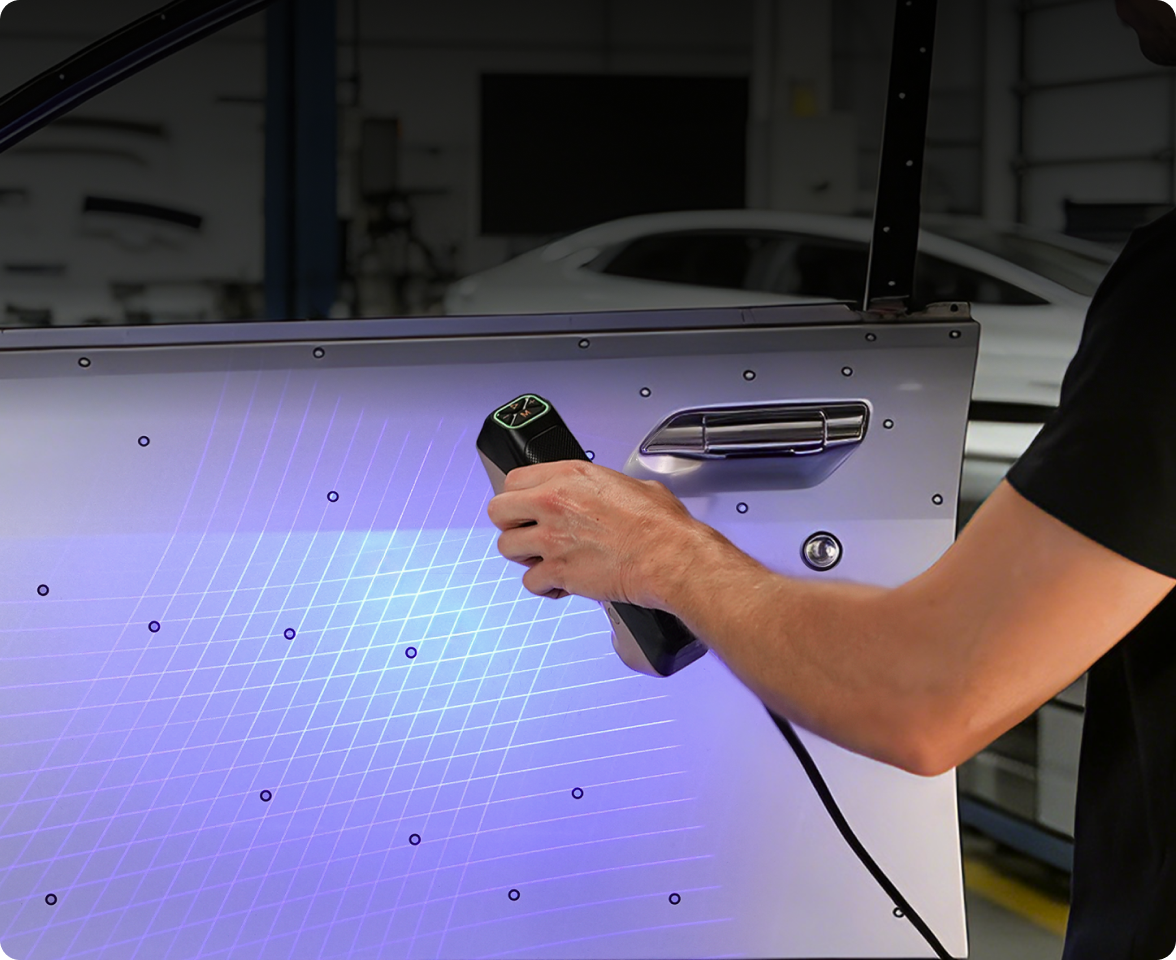

Aucun spray de scan nécessaire
Scannez les surfaces sombres ou brillantes

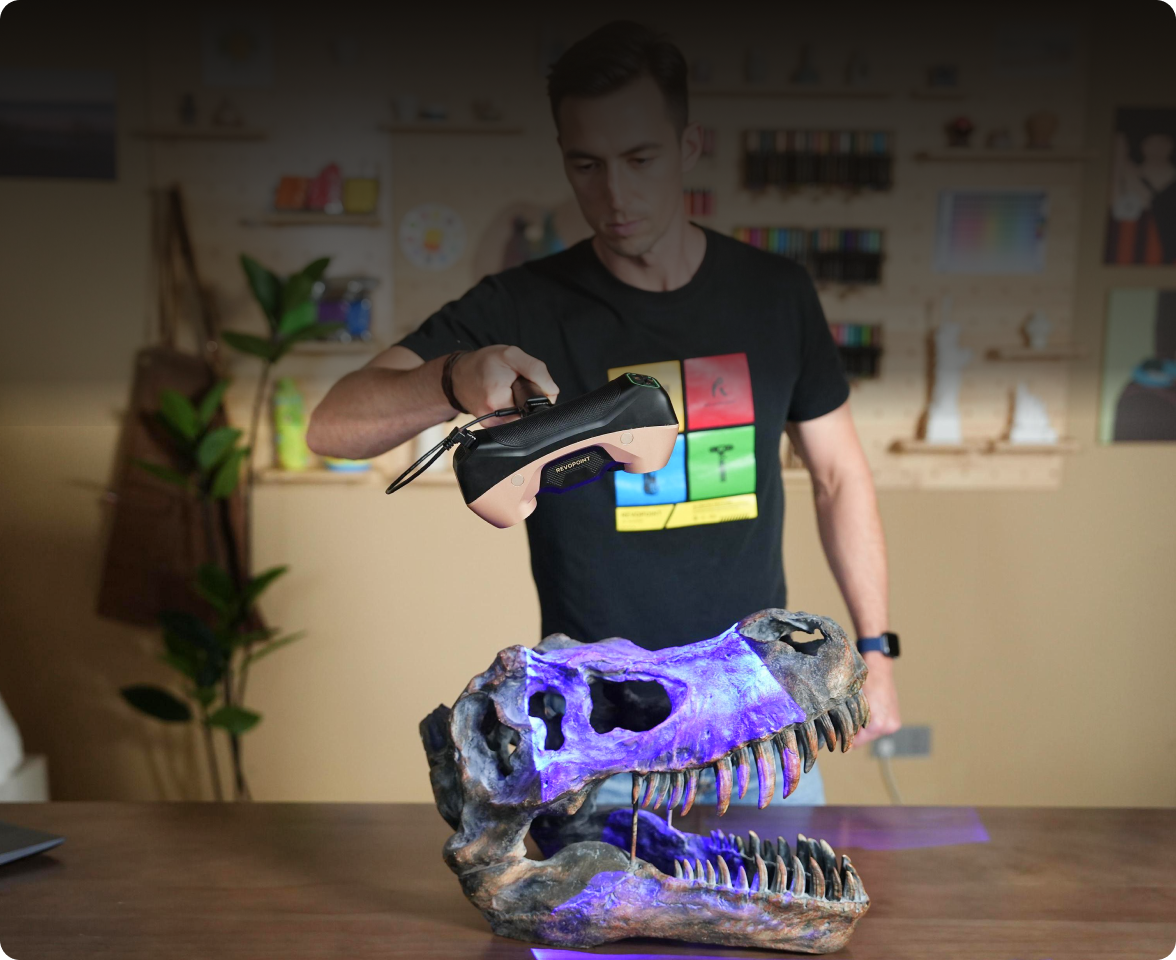

Numérisation sans fil
Diffusez votre scan en temps réel via Wi-Fi 6, en utilisant la puissance de traitement de votre PC.
Couleurs réelles, résultats réels
Créez des modèles 3D éclatants.
Scans laser en extérieur
Jusqu’à 100 000 lux

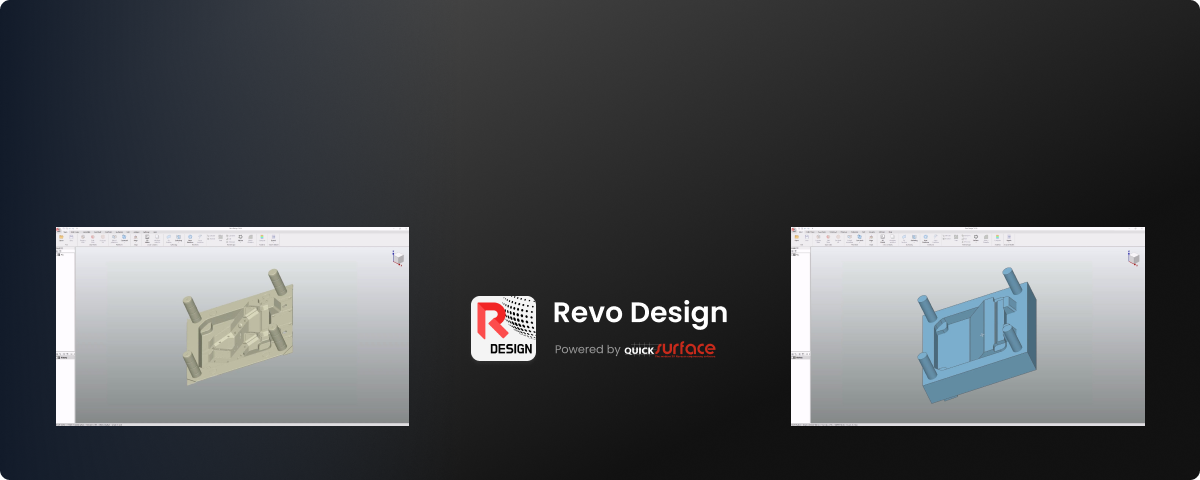

Revo Design – Du scan à la CAO
Propose de puissants outils d’édition de maillage, de modélisation paramétrique et de sculpture, ainsi que des flux de travail du scan à la CAO, idéaux pour la rétro-ingénierie, le développement de produits et le design industriel.
Contenu de la Boîte
Édition Standard MetroY Ultra

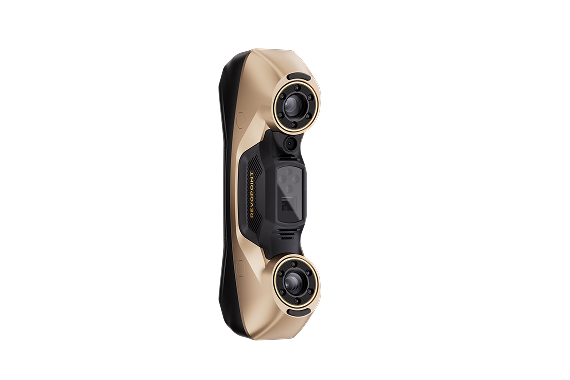

MetroY Ultra Scanner 3D

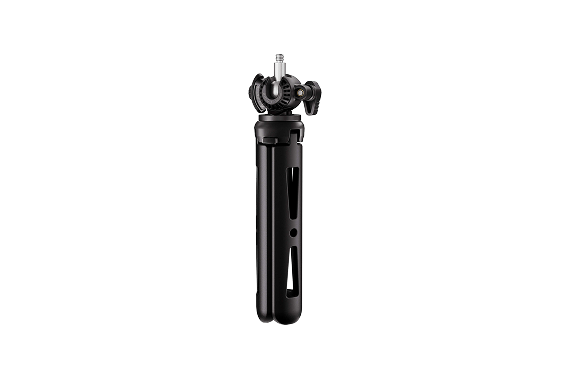

Trépied

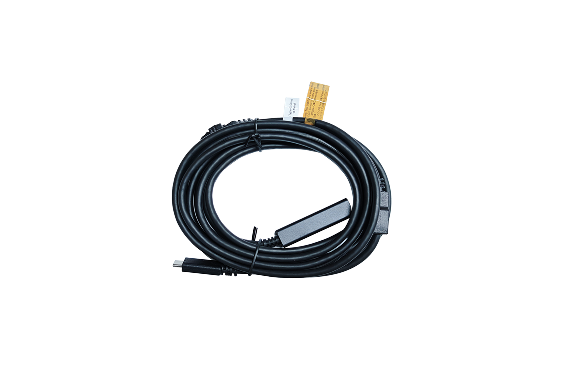

Câble USB Type-C vers Type-C

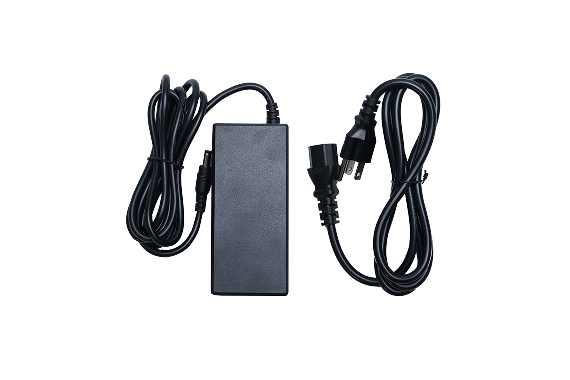

Adaptateur secteur

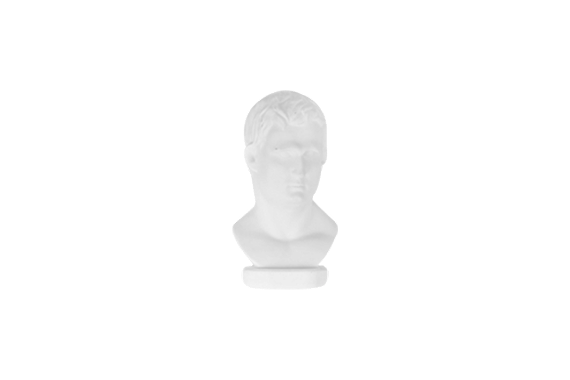

Buste de Test

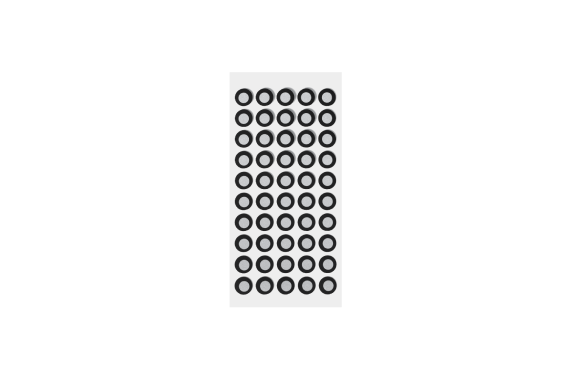

Marqueurs (6 mm) × 500

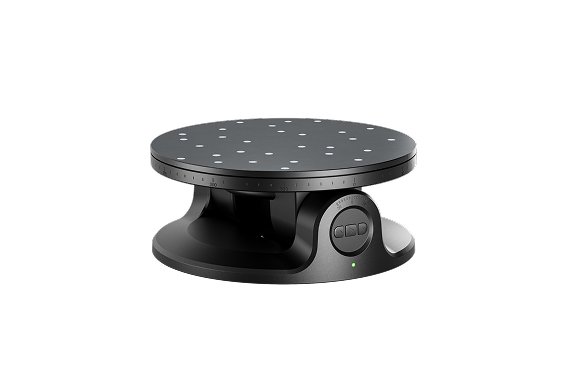

Plateau tournant à double axe

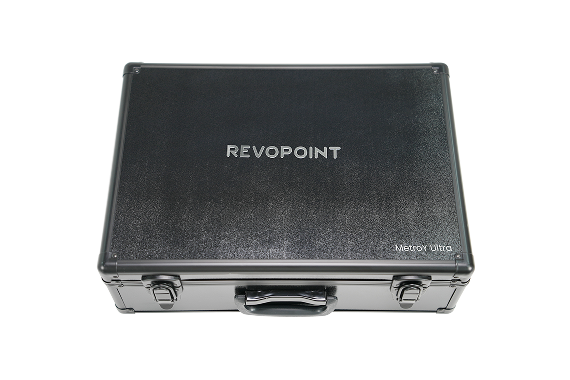

Mallette de transport

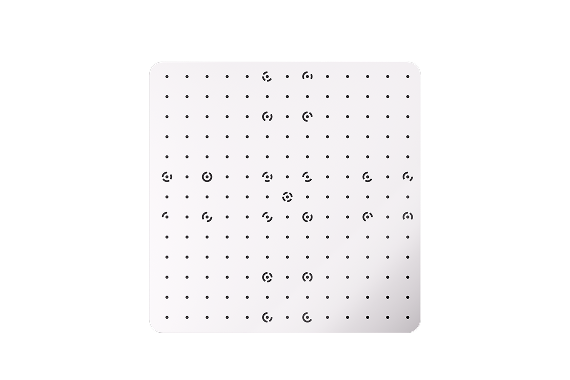

Carte d’étalonnage

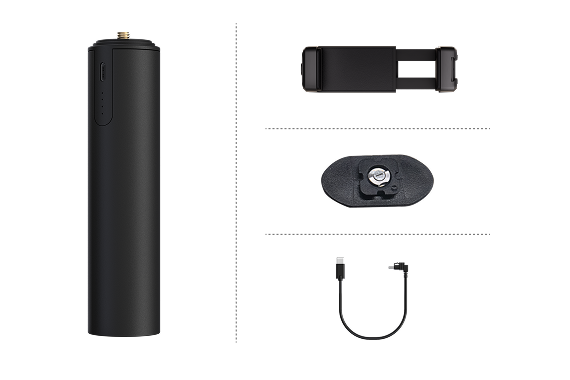

Kit mobile (4e génération)
*L’adaptateur secteur peut varier en fonction du pays ou de la région.
Édition CMM MetroY Ultra
Édition Standard MetroY Ultra +

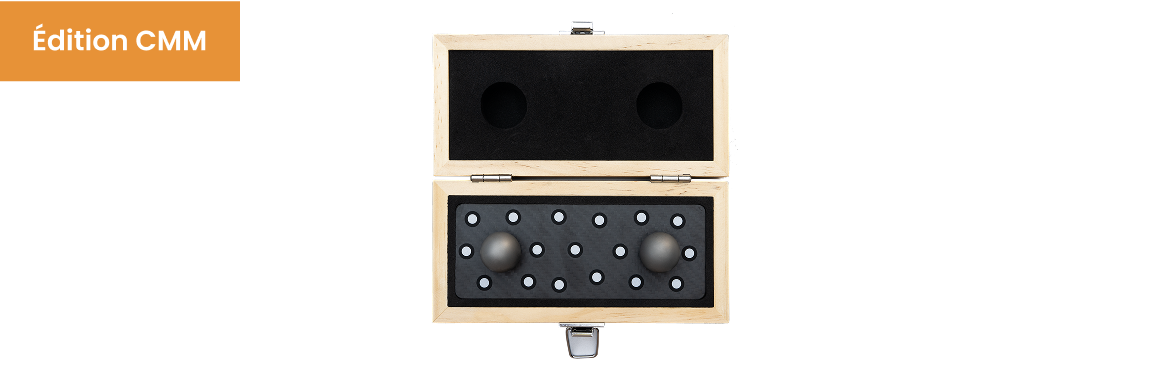

Plaque à billes
Logiciel Revo Measure (licence 1 an)
Spécifications MetroY Ultra
| Nom | MetroY Ultra |
| Type de Scan | Portable et de Bureau |
| Technologie | Scan Laser Multiligne + Lumière Structurée Plein Champ |
| Taille d’objet Scannable | De Petit à Moyen |
| Précision d’Image Unique, jusqu’à* | 0,01 mm |
| Exactitude d’Image Unique, jusqu’à* | 0,015 mm |
| Exactitude Volumétrique | 0,015 mm + 0,04 mm × L (m) , L correspond à la longueur de l’objet. |
| Distance entre Point, jusqu’à | 0,05 mm |
| Distance de Travail | 200 ~ 400 mm |
| Aire de Capture Unique à Distance La Plus Proche | 152 × 138 mm à 200 mm |
| Aire de Capture Unique à Distance La Plus Éloignée | 332 × 276 mm à 400 mm |
| Champ de Vision Angulaire (H x V) | 49 × 38° |
| Volume de Scan Minimum | 10 × 10 × 10 mm |
| Volume de Scan Maximum | 2 × 2 × 2 m |
| Vitesse de Scan, jusqu’à | GPU NVIDIA : 90 fps Processeur (CPU) : 60 fps |
| Taux de restitution des points | Scan laser multi-lignes : 3 000 000 points/s Scan lumière structurée plein champ : 7 000 000 points/s |
| Résolution de Caméra RVB | 2 Mégapixels |
| Scan en Couleur | Uniquement en mode plateau tournant automatique et en mode marqueurs laser |
| Méthodes de Suivi | Caractéristique, Marqueur, Marqueurs Globaux |
| Scan Extérieur* | Oui (Le mode laser multi-lignes permet une numérisation dans des environnements lumineux allant jusqu’à 100 000 lux) |
| 3D Source de Lumière* | 34 lignes laser bleues croisées 15 lignes laser bleues parallèles 1 ligne laser bleue unique pour trous profonds 62 lignes de lumière structurée bleue plein champ |
| Lumière de Remplissage* | 12 LED Bleues |
| CPU | Processeur 4 cœurs Arm, 2,0 GHz |
| Calcul à Puce Intégré | Calcul de profondeur |
| Boutons | 4 |
| Configuration Minimale Requise pour PC* | macOS CPU: M2 Pro RAM ≥ 16 Go Windows CPU : Intel i7 13ᵉ génération ou AMD Ryzen 7 5800 RAM ≥ 32 Go GPU : NVIDIA GeForce RTX 3060 (8 Go) Remarques : ① En cas de doute sur la configuration du processeur, assurez-vous que celui-ci dispose d’au moins 8 cœurs, 16 threads et une fréquence de base ≥ 2,4 GHz. ② Un accélération graphique dédiée est requise uniquement pour les modes de numérisation laser. Les GPU AMD et Mac ne prennent pas actuellement en charge cette accélération. |
| Configuration PC Recommandée* | macOS CPU : M4 Pro ou supérieur RAM ≥ 24 Go Windows CPU : Intel i9 12ᵉ génération ou supérieur RAM ≥ 64 Go GPU : NVIDIA RTX 4060 (8 Go) ou supérieure |
| Systèmes d’Exploitation Compatibles | Windows 10/11 (64 bits), macOS 11.0 ou supérieur |
| Formats de Fichier Sortie | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Modèles 3D Prêts à l’Impression | ✔ |
| Wi-Fi | 6 |
| Type de Connecteur | USB Type-C vers Type-C |
| Alimentation Requise | DC 12V, 3A |
| Poids du Scanner | 450 g |
| Dimensions (L × l × H) | 211 × 94 × 47 mm |
| Scan d’Objets Spéciaux | Utilisez un spray de scan pour les surfaces transparentes ou spéculaires en mode laser. L’utilisation d’un spray de scan est recommandée pour les surfaces transparentes, noires, spéculaires ou hautement réfléchissantes en mode lumière structurée plein champ. |
| Recalibration Utilisateur | Oui |
| Capacité de Poignée Batterie | 5 500 mAh (Lorsque le MetroY Ultra utilise la batterie externe, l’autonomie moyenne est d’environ 2,5 heures.) |
| Accessoires Supportés | Kit de blocs marquers, Kit mobile (4ᵉ génération), Plateau tournant à double axe, Plaque à billes |
| Remarques | 1. La précision indique à quel point les mesures répétées du même objet à un seul angle sont proches les unes des autres. L’exactitude indique à quel point une valeur mesurée à un seul angle est proche de la valeur réelle (vraie). Les deux ont été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier en fonction de l’environnement d’exploitation. 2. Conseils de sécurité pour laser de classe 2M : (1) Le produit utilise un projecteur laser de classe 2M. Évitez de regarder directement à courte distance ! Veuillez vous référer au document standard laser de classe 2M pour plus de détails. (2) Pour éviter des dommages à la rétine, ne regardez pas directement le faisceau laser à travers des instruments optiques capables de l’agrandir (par exemple, télescopes et objectifs de caméra). (3) Pour éviter la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre dans le chemin du faisceau laser. 3. Ce produit a des lumières clignotantes, qui peuvent ne pas convenir aux personnes atteintes d’épilepsie photosensible. 4. Si vous n’êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥8, des threads ≥16 et une fréquence de base ≥2,4 GHz. |
