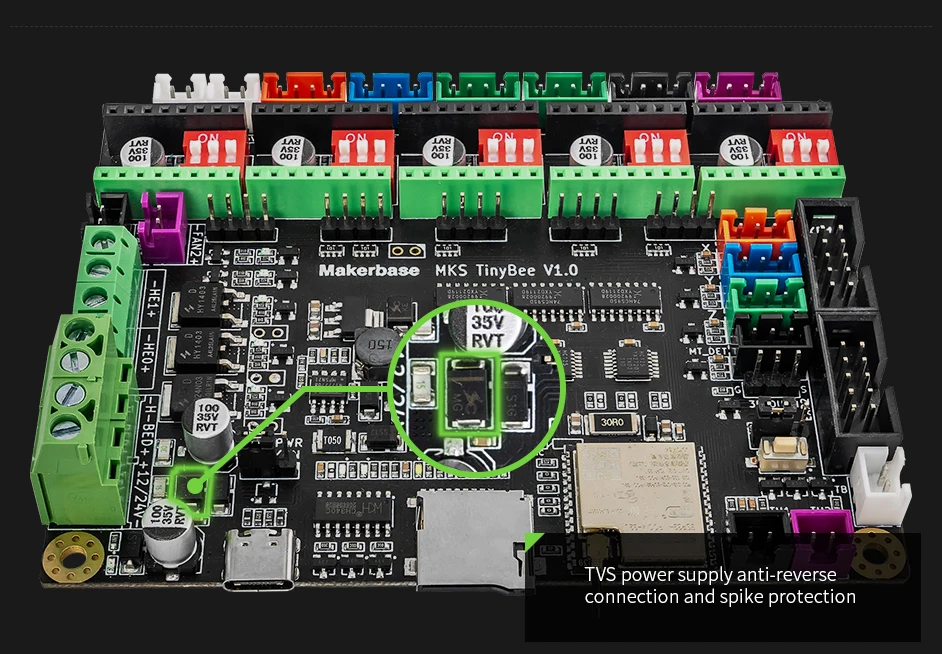

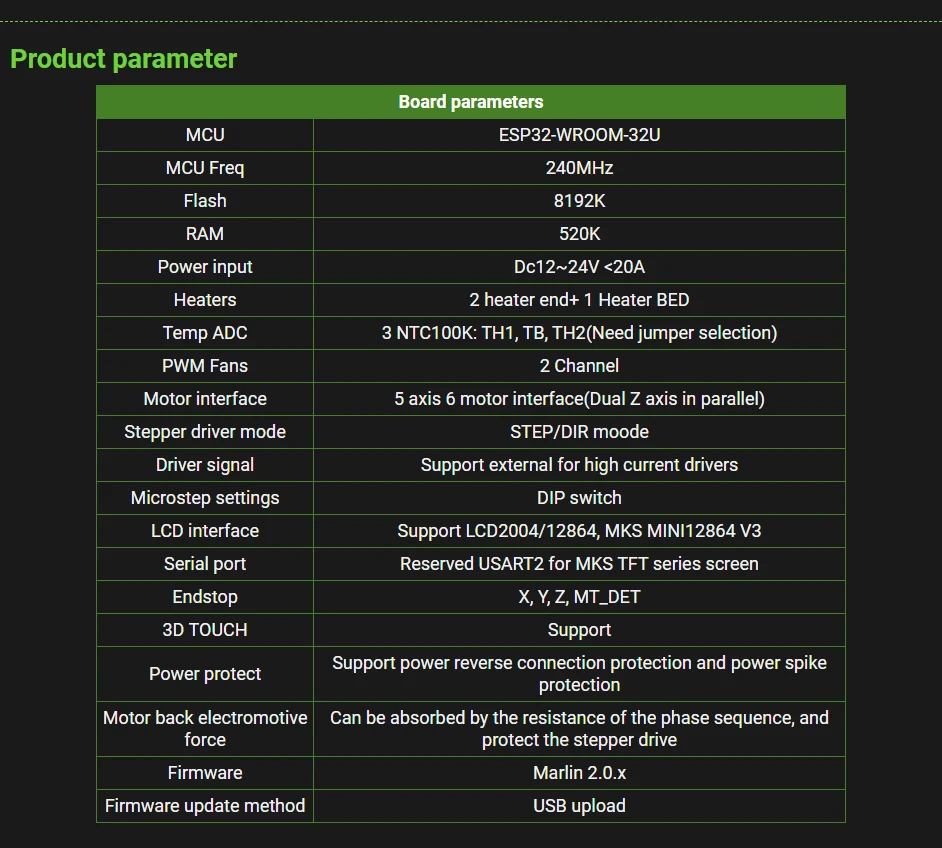

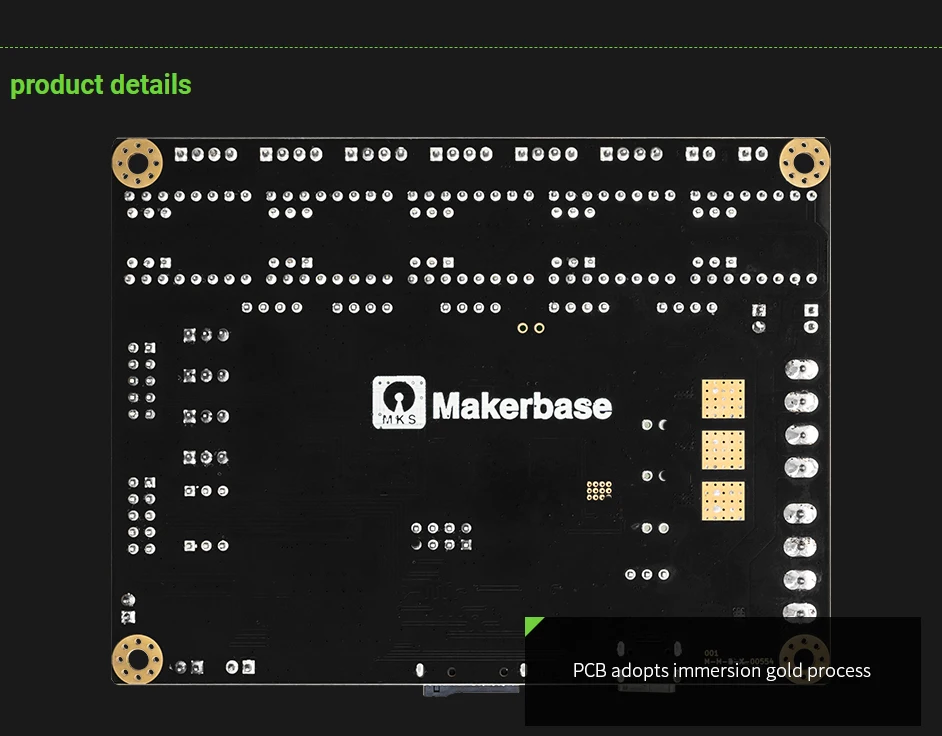

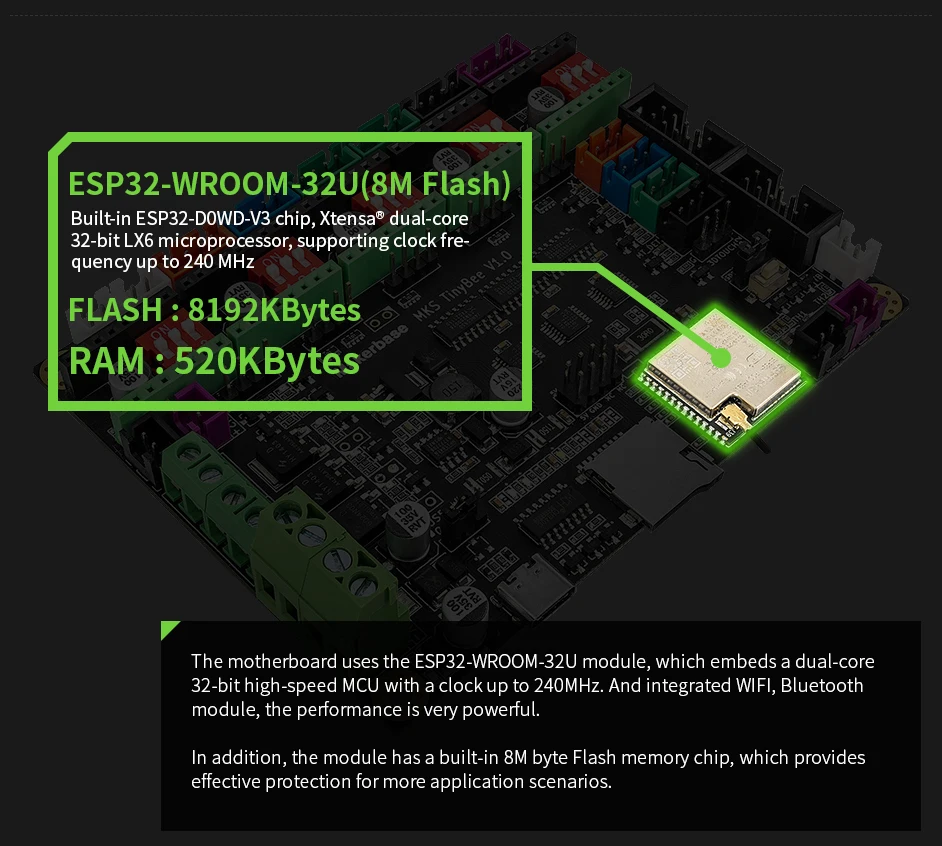

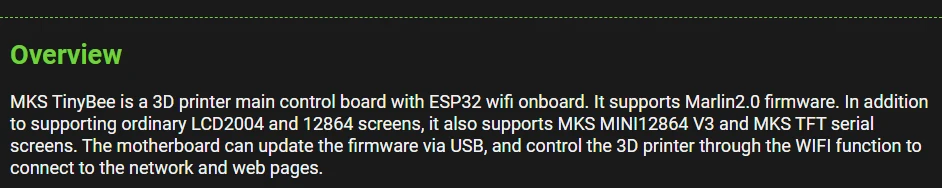

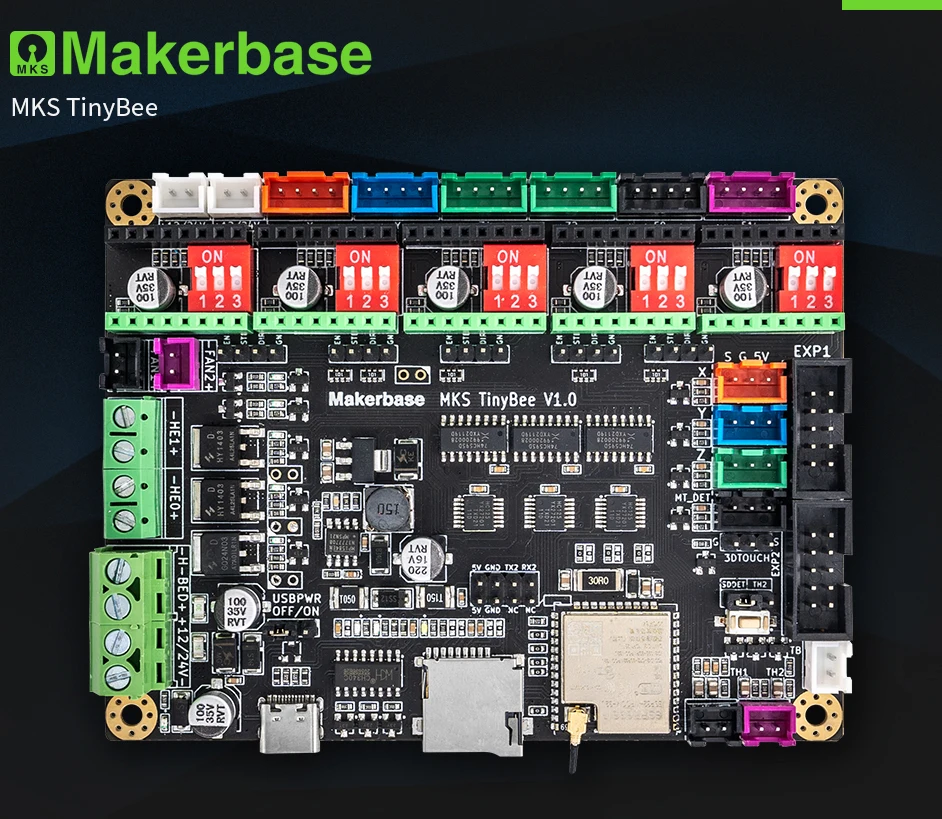

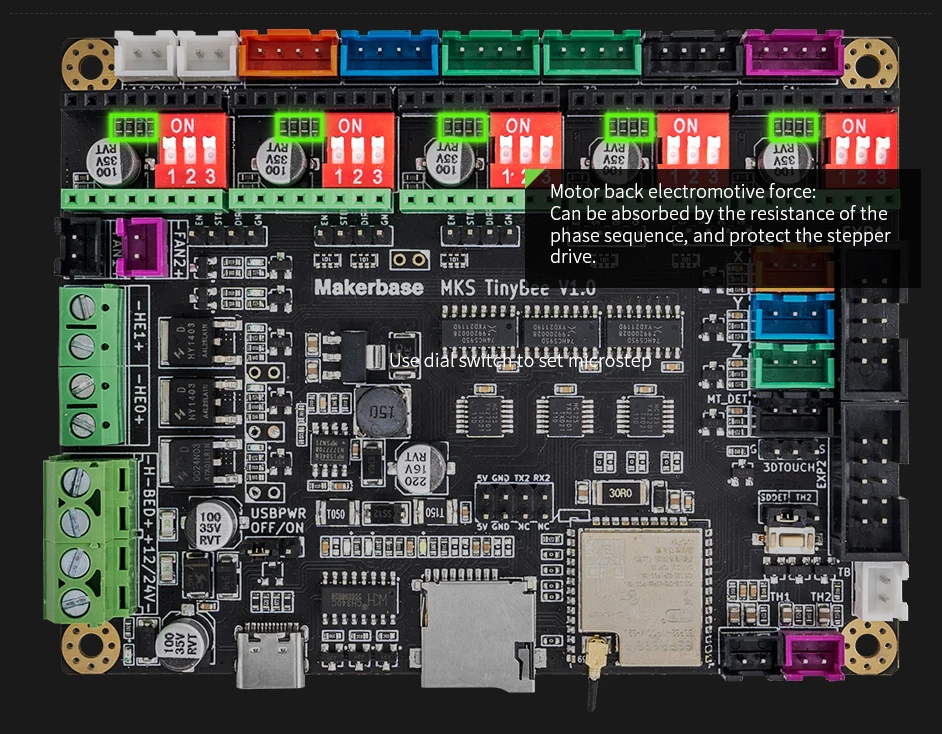

Makerbase – carte de contrôle MKS TinyBee 32 bits ESP32 wifi MCU, contrôleur de carte d’imprimante 3D, écran tactile MKS TFT24, pièces d’impression 3d

Liste de colisage
1 * MKS TinyBee Board
1 * TFT24
3 * embouts
1 * câble USB/8pin

Téléchargement du Firmware
https://github.com/Macrobase-tech/MKS-TinyBee

Nom: écran tactile MKS TFT24

MKS TFT24 est un écran tactile coloré qui est utilisé indépendamment sur l’imprimante 3d.

Cet affichage n’a pas besoin de paramétrer le firmware de la carte mère mais fonctionne directement ensemble.

Et il est facile de le remplacer dans votre logo et de modifier votre langue locale.

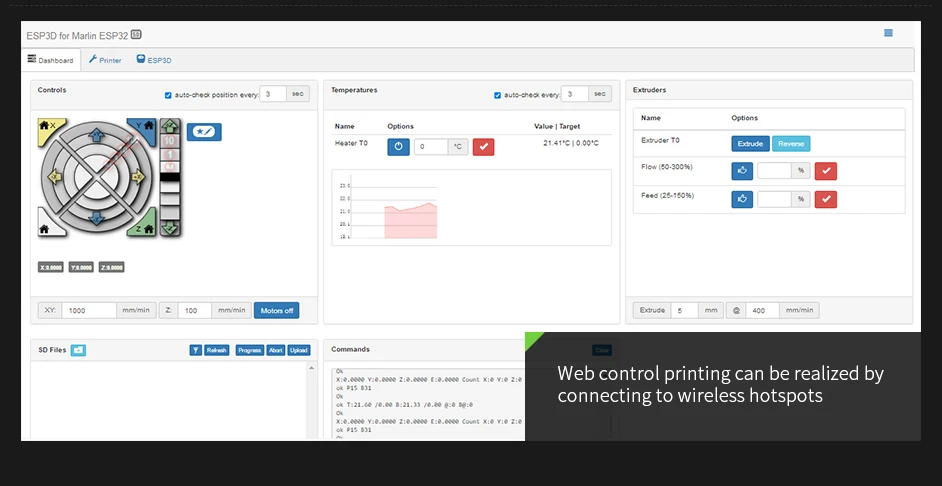

Puissant, il est capable de contrôler sans fil l’imprimante 3D et de prendre en charge l’impression Cloud.

De plus, il est disponible pour s’auto-définir jusqu’à 13 commandes.

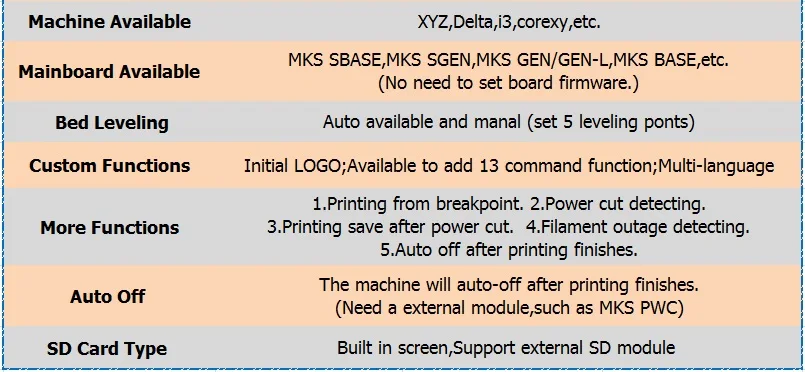

Plus de fonctionnalités comme suit:

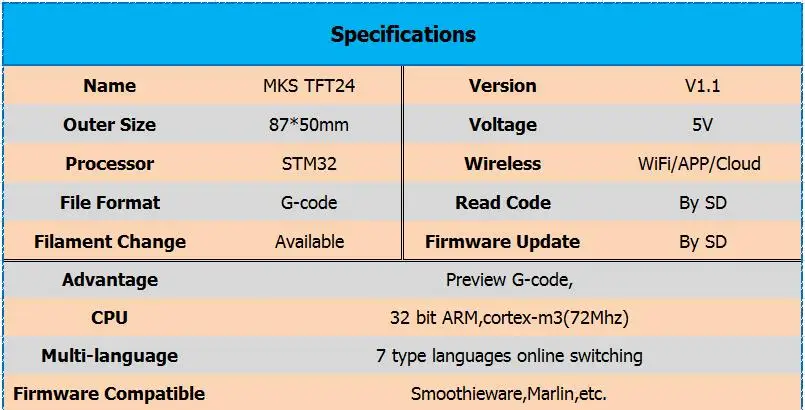

TFT241
TFT242

Câblage

wiring

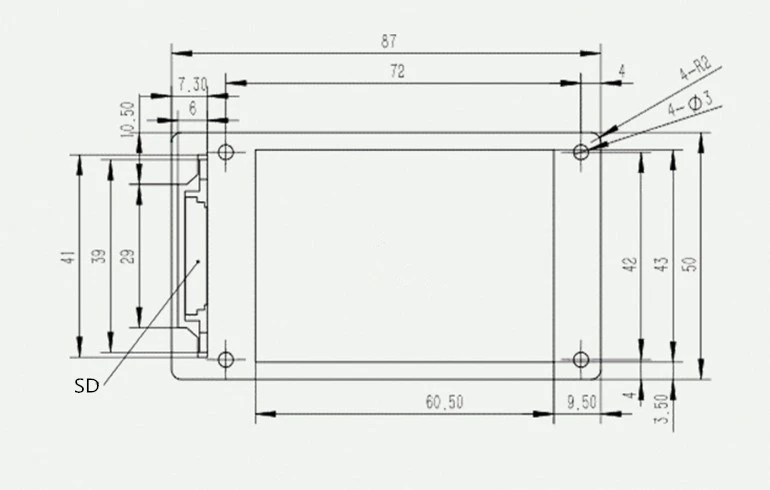

Taille

size1
size2

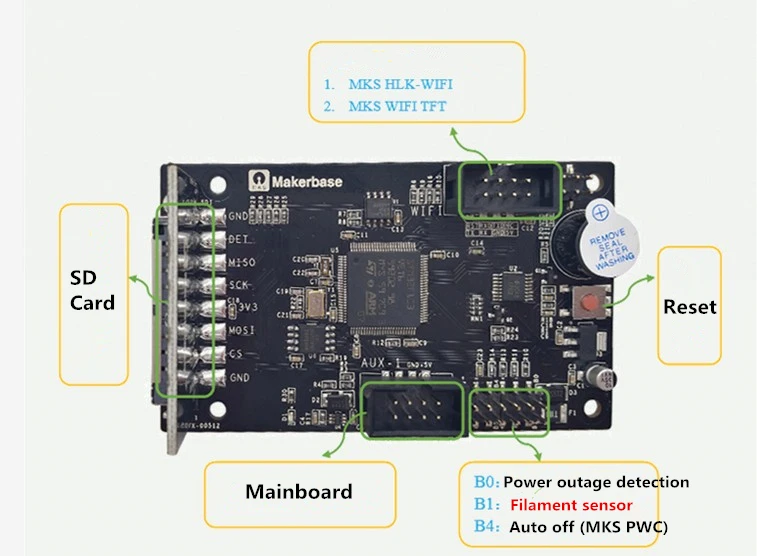

Comment assembler avec la carte mère.

Réglez la vitesse de transmission, assurez-vous que TFT et carte contrôleur sont les mêmes.

1. Cartes mères de la série MKS

Tels que, MKS TinyBee,MKS GEN,MKS BASE, MKS GEN-L,etc.

Flash firmware vers la carte mère. (L’écran TFT a déjà mis à jour la dernière configuration à l’intérieur).

Connectez l’écran TFT à AUX-1 de la carte.

Pas besoin de configurer le firmware intégré, ils fonctionneront ensemble directement après le fil.

Les cartes ont besoin d’une alimentation externe de 12V.

2. Mise à jour du Firmware

Veuillez copier les documents suivants à la racine de la carte SD.

(Veuillez ne pas modifier le nom des documents.)

Mks_pic mks_configuration mkstft24

Ensuite, branchez la carte SD sur le TFT et allumez. Il se mettra à jour automatiquement.

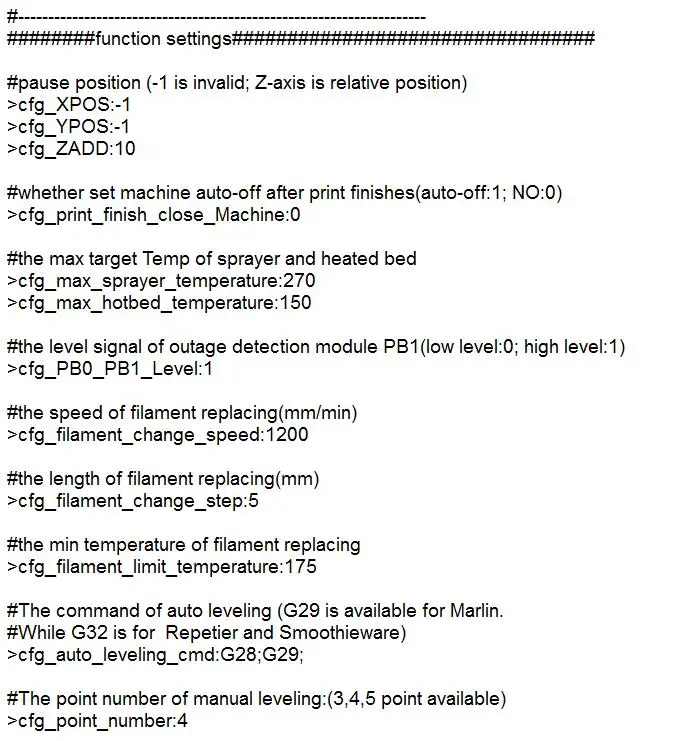

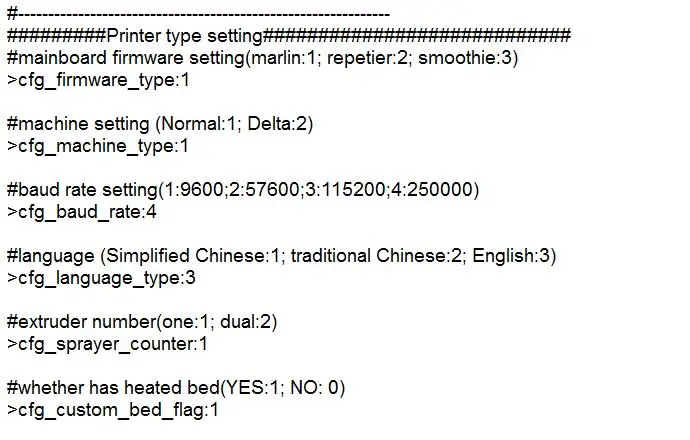

3. Configuration

config-1
config-2

4. Nivellement du lit

Nivellement automatique

Après l’assemblage de la machine avec un contrôleur de nivellement de lit, puis exécutez le nivellement sur l’interface TFT.

# La commande de nivellement automatique (G29 est disponible pour Marlin.

Alors que G32 est pour répéteur et smoothie)

> Cfg_auto_leveling_cmd: G28;G29;

Nivellement manuel

Le nivellement manuel est bon pour les machines MB,i3 etc. Il est disponible pour régler 3,4,5 points.

# Le nombre de points de nivellement manuel 🙁 3,4,5 points disponibles)

> Cfg_point_number: 4

5. Remplacement du Filament

Il est facile de remplacer le filament lorsqu’il est épuisé.

Vous pouvez régler la température et la vitesse d’entrée-sortie du filament sur la configuration.

Comme suit:

# La vitesse de remplacement du filament (mm/min)

> Cfg_filament_change_speed: 1200

# La longueur du remplacement du filament (mm)

> Cfg_filament_change_step: 5

# La température minimale de remplacement du filament

> Cfg_filament_limit_temperature: 175

Ensuite, voici les étapes pour remplacer le filament.

1). Sur l’impression

Pause —– plus —– changement —– entrée/sortie —– arrêt

2). Avant de commencer à imprimer

Ensemble —– changement —– préchauffage —– entrée/sortie —– arrêt

6. Impression à partir du point de rupture

TFT a une des excellentes caractéristiques est capable d’imprimer à partir du point de rupture.

Voici la façon de le faire.

Tout d’abord, réglez la température cible de l’extrudeuse et du lit chauffé, puis préchauffez.

Deuxièmement, lorsque le préchauffage est prêt, rentrez chez vous. (Remarque: si la mise hors tension se produit pendant le fonctionnement de l’impression à partir du point de rupture, veuillez rentrer chez vous.)

Troisièmement, déplacez l’extrudeuse au point de rupture qui est disponible pour définir une erreur admissible.

# Points d’arrêt continuez à jouer le réglage d’erreur de l’axe Z

> Cfg_breakpoint_z_error: 0.2

Quatrièmement, cliquez sur set, puis cliquez sur continuer (signifie imprimer à partir du point de rupture).

Après cela, choisissez le fichier que vous voulez.

(Si vous mettez en pause l’impression et éteignez l’imprimante,

Ensuite, il reprendra l’impression à partir du point de pause après la mise sous tension.)

7. Détection de panne de Filament

Connectez le commutateur de détection à PB1 de TFT.

Régler la configuration pour déclencher le niveau bas ou le niveau haut disponible.

# Le signal de niveau du module de détection de panne PB1 (niveau bas: 0; Niveau haut: 1)

> Cfg_PB0_PB1_Level: 1
