Aliencell X1 20W
Aliencell X1 machine de gravure et de découpe laser fermée avec Air Assist, doubles caméras 8 MP, zone de travail 660 × 533 mm, écran tactile de 6,86 pouces, compatible avec LightBurn & Aliencell Space 20W
Aliencell X1 machine de gravure et de découpe laser fermée avec Air Assist, doubles caméras 8 MP, zone de travail 660 × 533 mm, écran tactile de 6,86 pouces, compatible avec LightBurn & Aliencell Space 20W

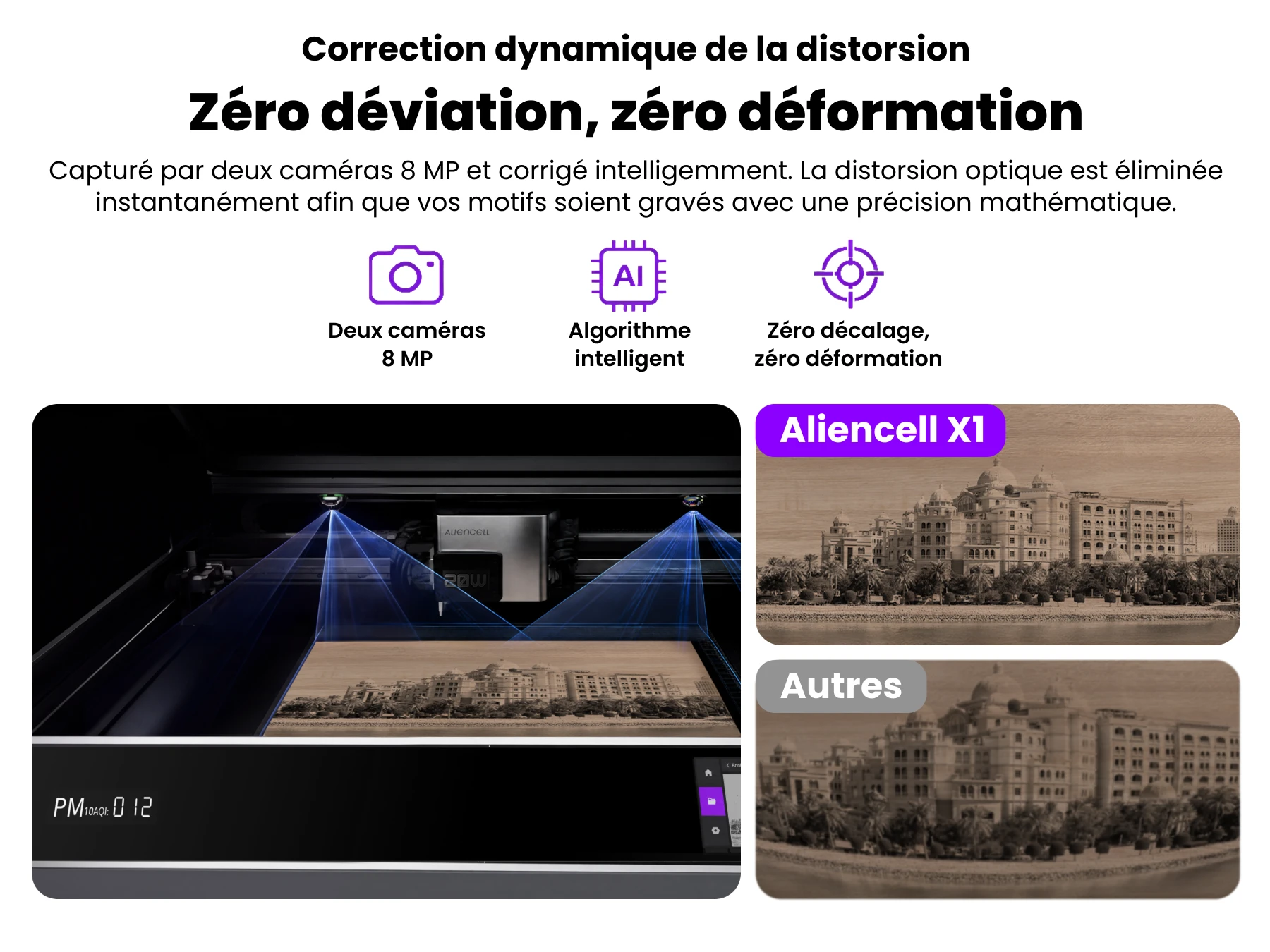

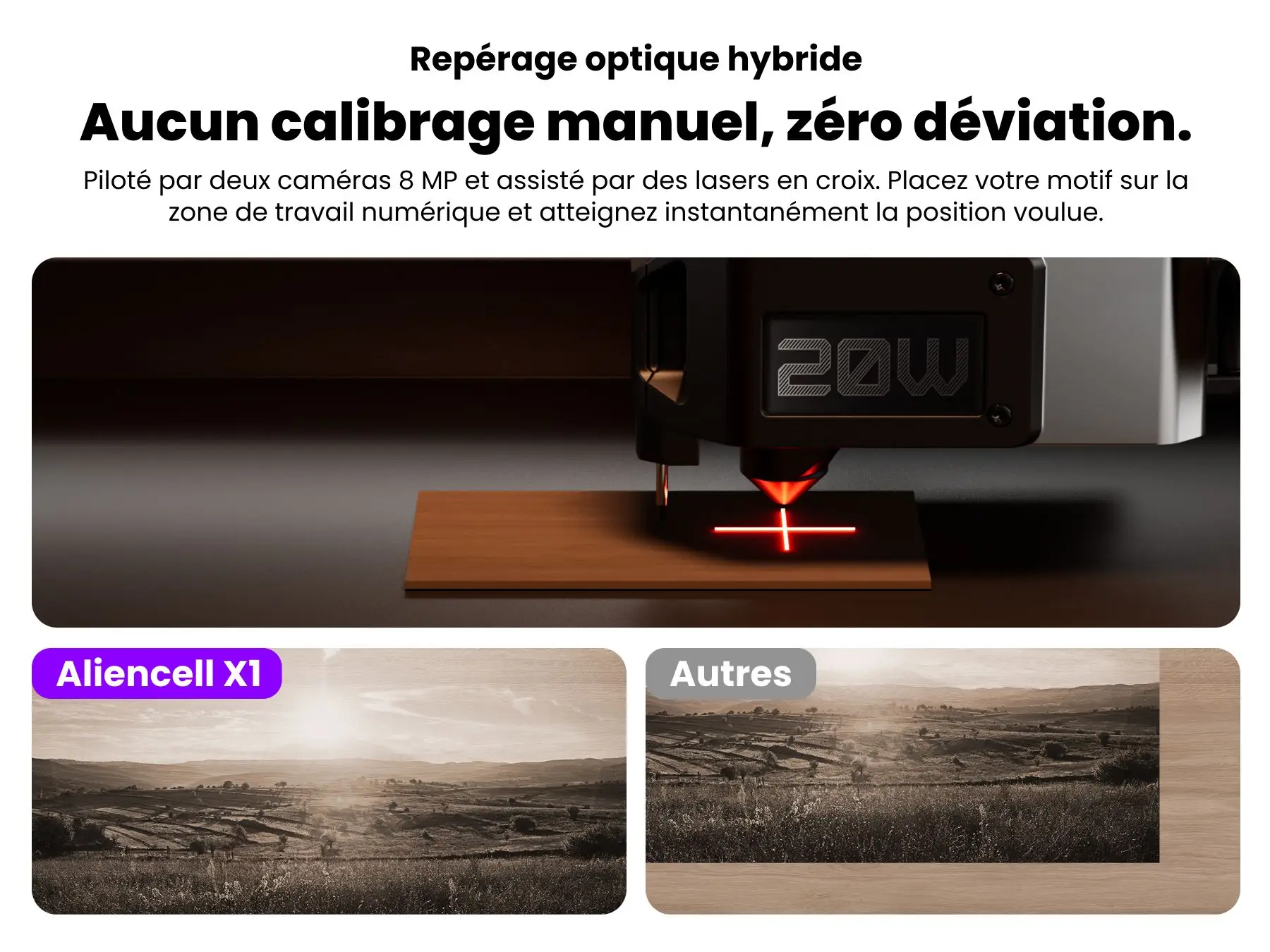

Caractéristiques :1.Découpes plus nettes avec Air Assist inclus : La machine est fournie avec une pompe à air externe séparée. Celle-ci évacue en continu la poussière et les débris lors du traitement du bois, de l’ardoise et de matériaux similaires. Elle contribue ainsi à maintenir une puissance laser stable, à améliorer la précision de gravure, à réduire les bords brûlés et à limiter les dépôts sur la lentille laser afin de prolonger sa durée de vie.2. Positionnement par deux caméras de 8 MP : Deux caméras de 8 MP utilisent une correction d’image assistée par IA afin de réduire la distorsion optique et d’obtenir une précision de positionnement d’environ 2 mm. La mise au point automatique et le laser de positionnement en croix permettent d’aligner précisément chaque motif à l’endroit souhaité.3. Aperçu True-to-Result™ fidèle au résultat : Aliencell Space simule le matériau sélectionné et affiche, avant le début du traitement, l’effet que les réglages des paramètres peuvent avoir sur la gravure finale. Plus qu’une simple superposition d’image, cette fonction fournit un aperçu intuitif et fidèle au résultat pour un rendu plus prévisible.4. Traitement plus rapide et zone de travail agrandie : La grande zone de travail de 660 × 535 mm convient à la production en série ainsi qu’aux objets volumineux, tels que les gobelets et les battes de baseball. Une vitesse maximale de 600 mm/s, une accélération pouvant atteindre 20 000 mm/s² et une fréquence de commutation laser de 20 kHz permettent un traitement efficace, avec des lignes régulières et des détails fins.5. Surveillance de sécurité renforcée : Une caméra de surveillance intégrée permet de visualiser la zone de travail depuis votre ordinateur pendant le fonctionnement. Dix capteurs de flamme et des matériaux retardateurs de flamme répartis sur l’ensemble du boîtier offrent une protection supplémentaire pour un environnement de travail plus sûr et mieux contrôlé.
Spécifications des matériaux
Le boîtier est fabriqué en plastique PC et ABS. La structure du cadre est composée d’une alliage d’aluminium et d’acier inoxydable.

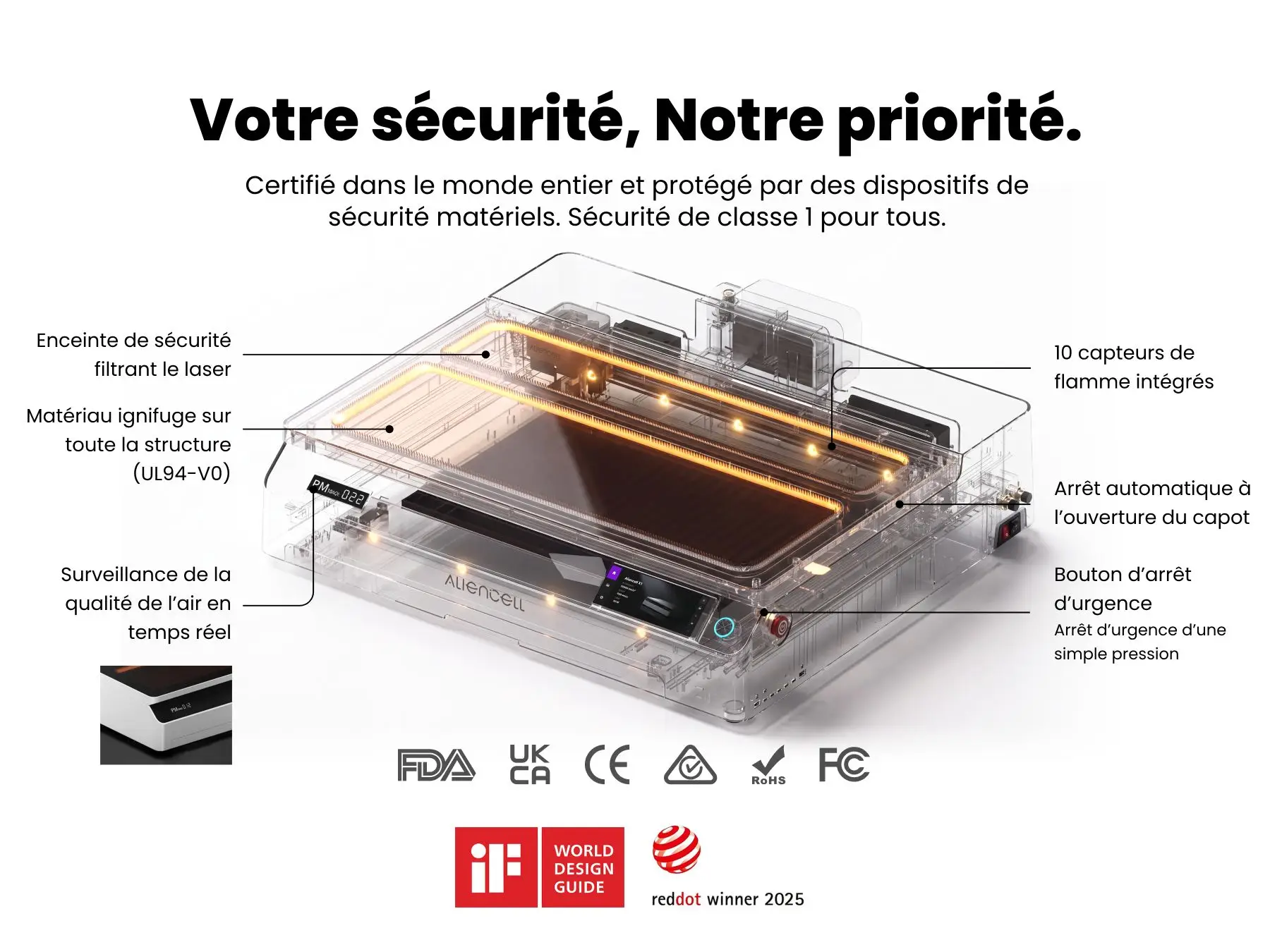

Instructions de sécurité :
1. Portez toujours des lunettes de protection laser adaptées pendant le fonctionnement et évitez tout contact direct des yeux avec le faisceau laser.
2. Ne pas traiter de PVC, de matériaux contenant du chlore ou de matériaux inconnus, car des gaz nocifs peuvent être produits.
3. Placer l’appareil sur une surface stable, plane et bien ventilée et tenir les articles inflammables ou explosifs à l’écart.
4. Ne laissez pas l’appareil sans surveillance pendant son fonctionnement et utilisez immédiatement la fonction d’arrêt ou d’arrêt d’urgence en cas de conditions inhabituelles.
5. Débranchez l’appareil de l’alimentation avant le nettoyage et l’entretien, et nettoyez régulièrement l’objectif et la zone de travail.Signaler

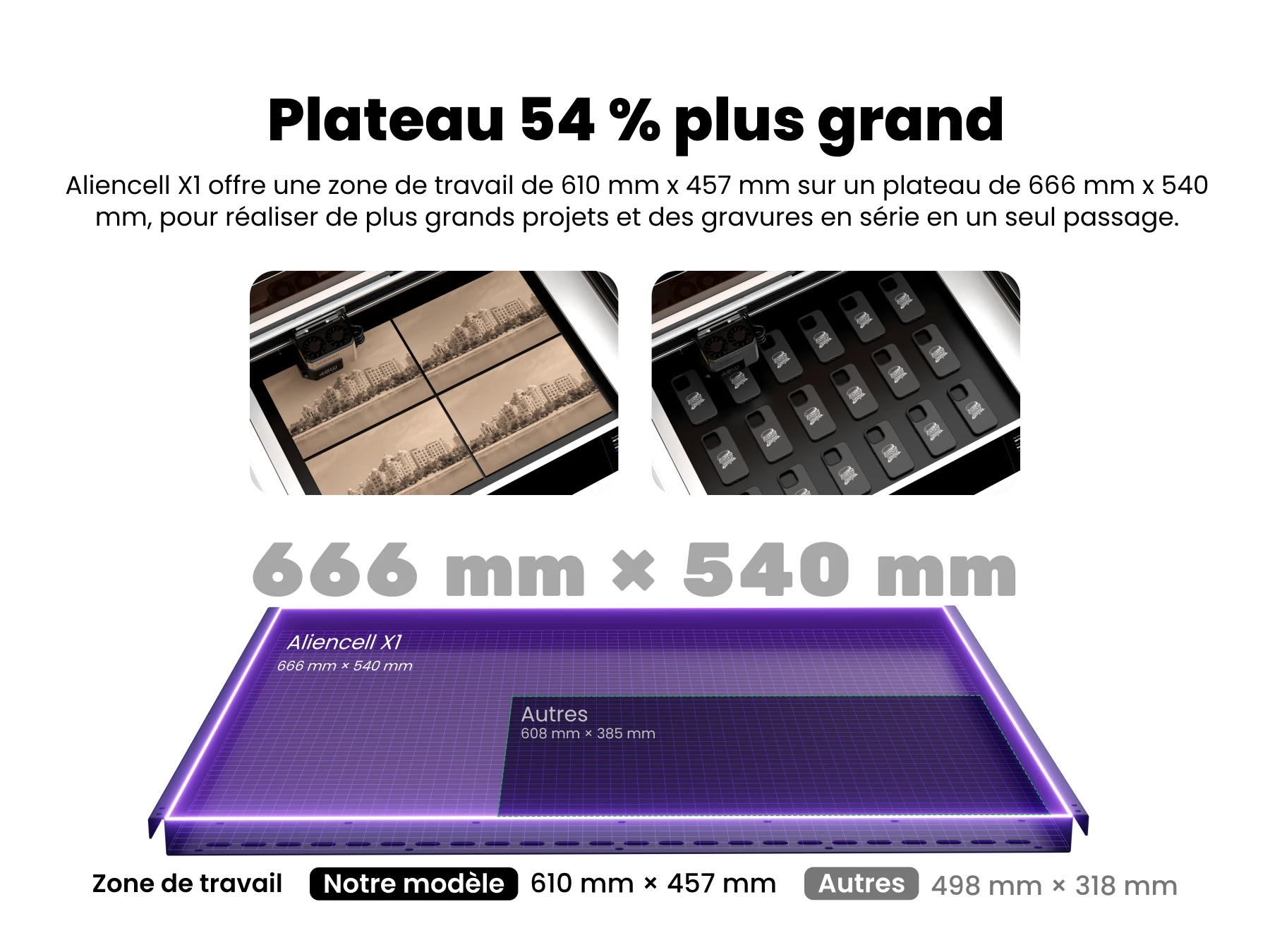

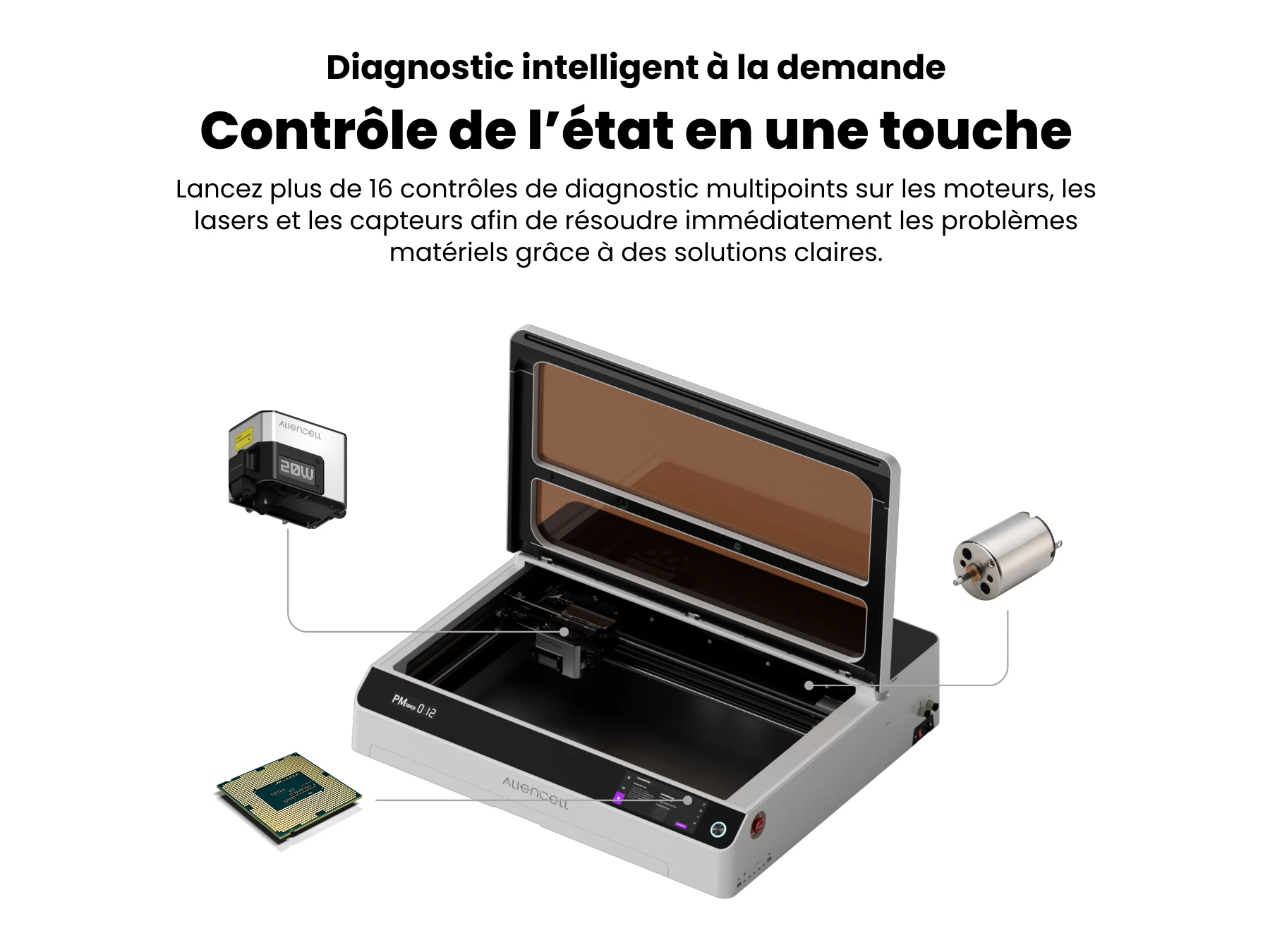

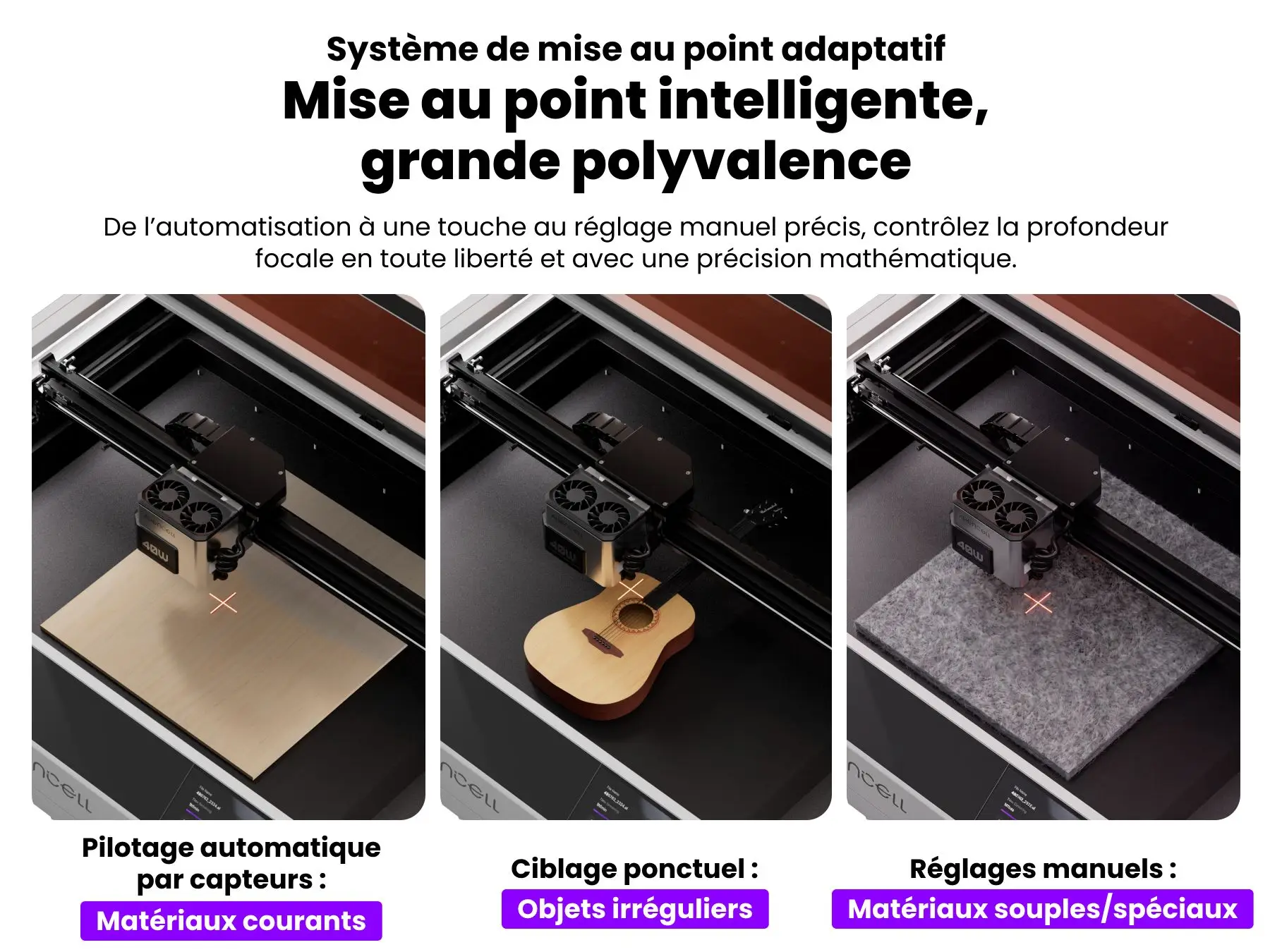

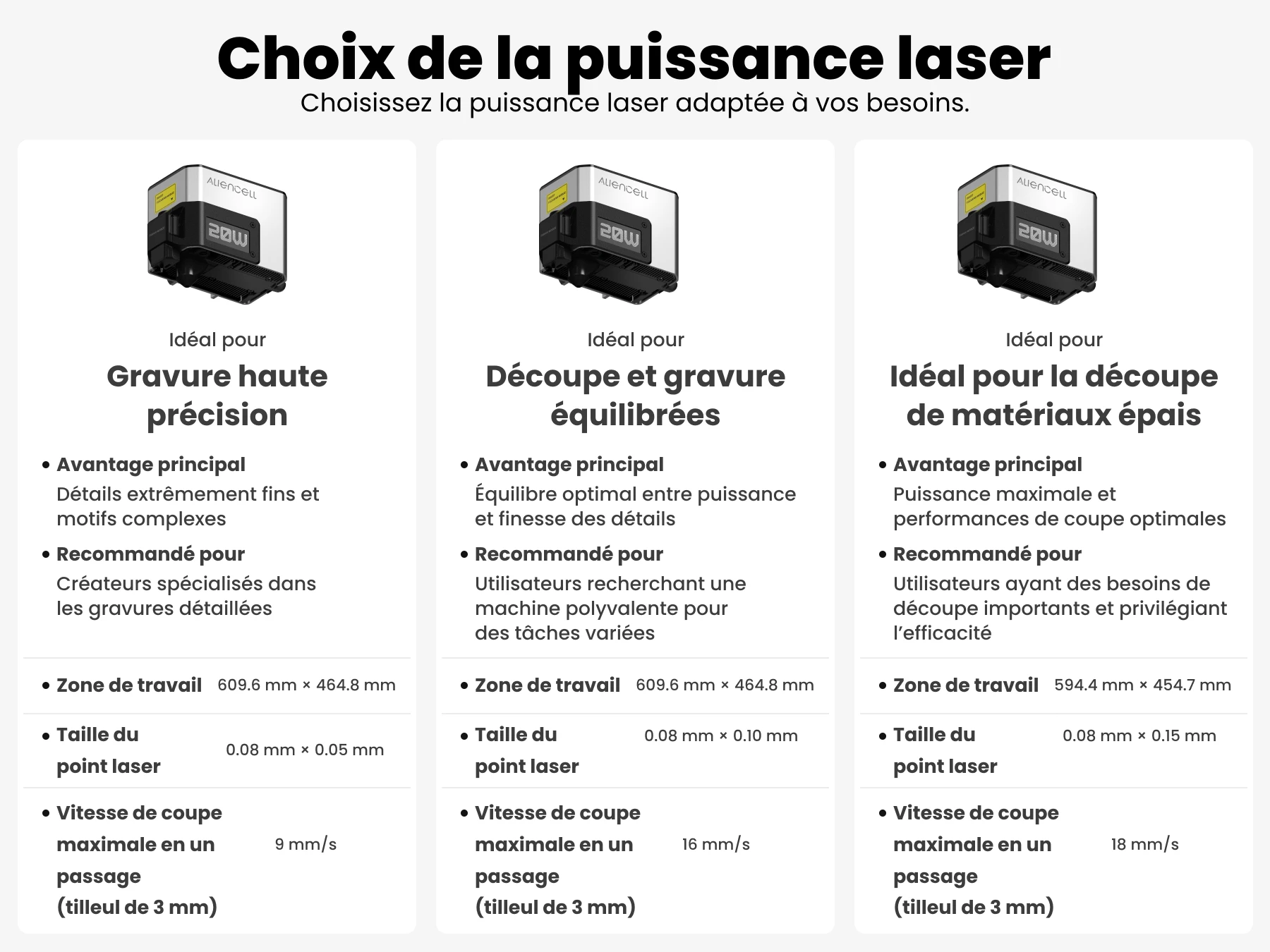

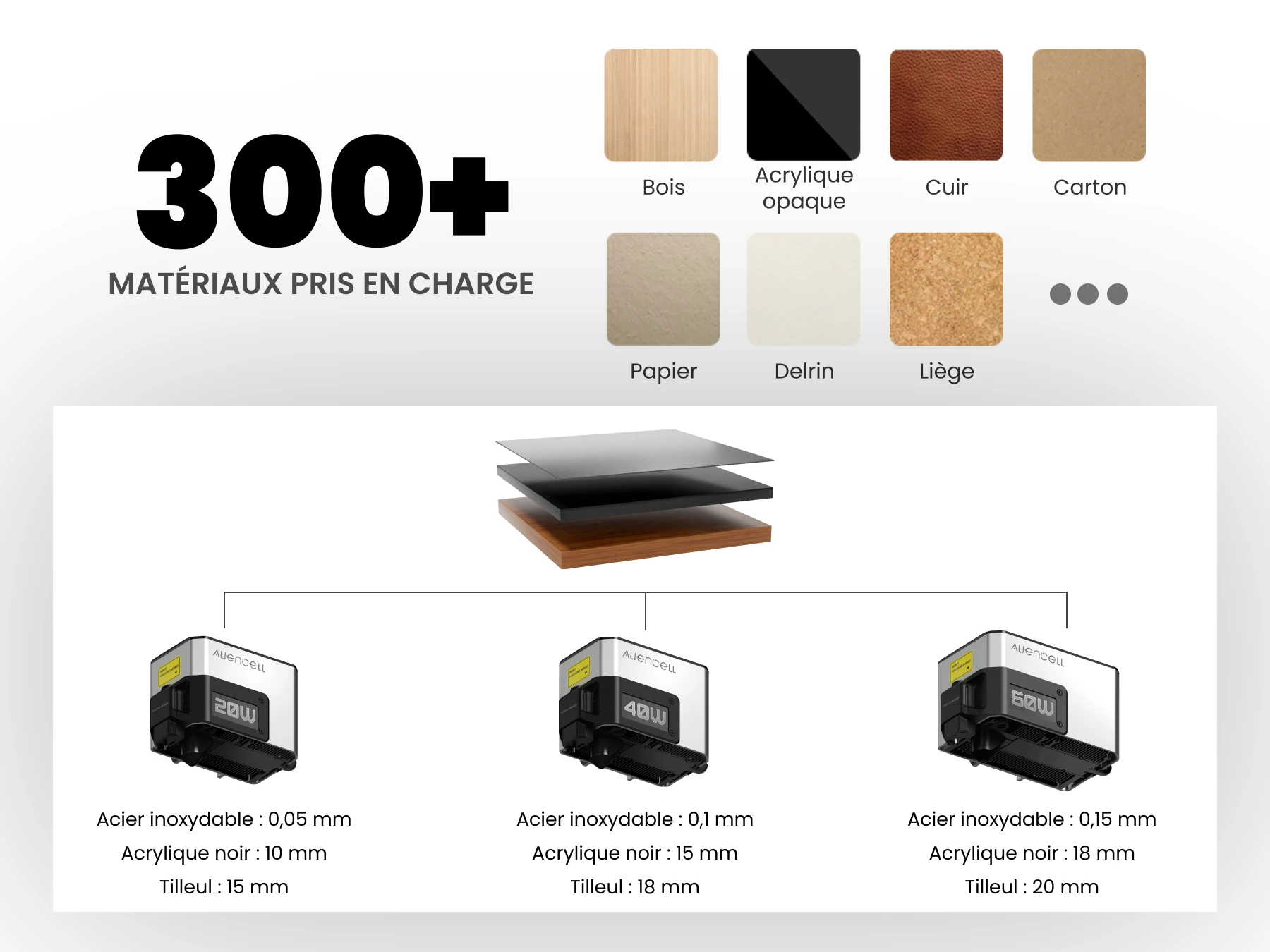

Aliencell X1 Laser Power 20W,40W,60WCompatibility Kit20W Diode Laser, 60W Diode LaserSpot Size20W – 0.08 × 0.06 mm40W – 0.08 × 0.10 mm60W – 0.08 × 0.16 mmModulation ModeCWModulation Frequency20kHzWorking SpeedMax 600 mm/sAccelerationMax 20,000 mm/s²MAX. cutting speed of one-pass cutting (3mm Basswood)20W – 9 mm/s40W – 16 mm/s60W – 18 mm/sWorking Area20W & 40W – 24.0″ × 18.3″ (610 × 465 mm)60W – 23.4″ × 17.9″ (595 × 455 mm)Positioning MethodCamera Positioning / Manual PositioningFocus ModeAuto FocusBuilt-in Positioning CameraDual 8 MPSecurity Camera480P@30fps for Remote MonitoringTouch Panel6.86″ LCDFunctionsAuto focus, photo positioning, cross laser, intelligent laser temperature control, flame detection,
remote video monitoring, external control screen, PM10 detection, cover detection, tray detection,
self-check and calibration, advanced motion stabilizationWirelessWi-Fi 2.4G & 5G, Bluetooth 5.2ConnectionUSB / Wi-Fi / Local Area NetworkInterface PortsUSB Type-C ×1, Mini USB ×4, USB-A ×1, USB key port ×1, air pump port ×1, rotary port ×1,
fire safety slot ×1, power input ×1Operating System SupportWindows 10+ & macOSSoftwareAliencell Space / LightBurnSupported File FormatsSVG, DXF, JPG, PNG, BMPSupported Materials300+Input PowerAC 100~240V, 50/60Hz, 350WProduct Dimensions35.6″ × 31.0″ × 8.4″ (903 × 787 × 213 mm)Net Weight65.0 lbs (29.5 kg)Certifications & Regulatory ComplianceFCC, ISED (IC), CE (RED), FDA Class I, RoHS 2.0, EN 60825-1, EAC, PSE, UKCA, SAA, RCM, TELEC

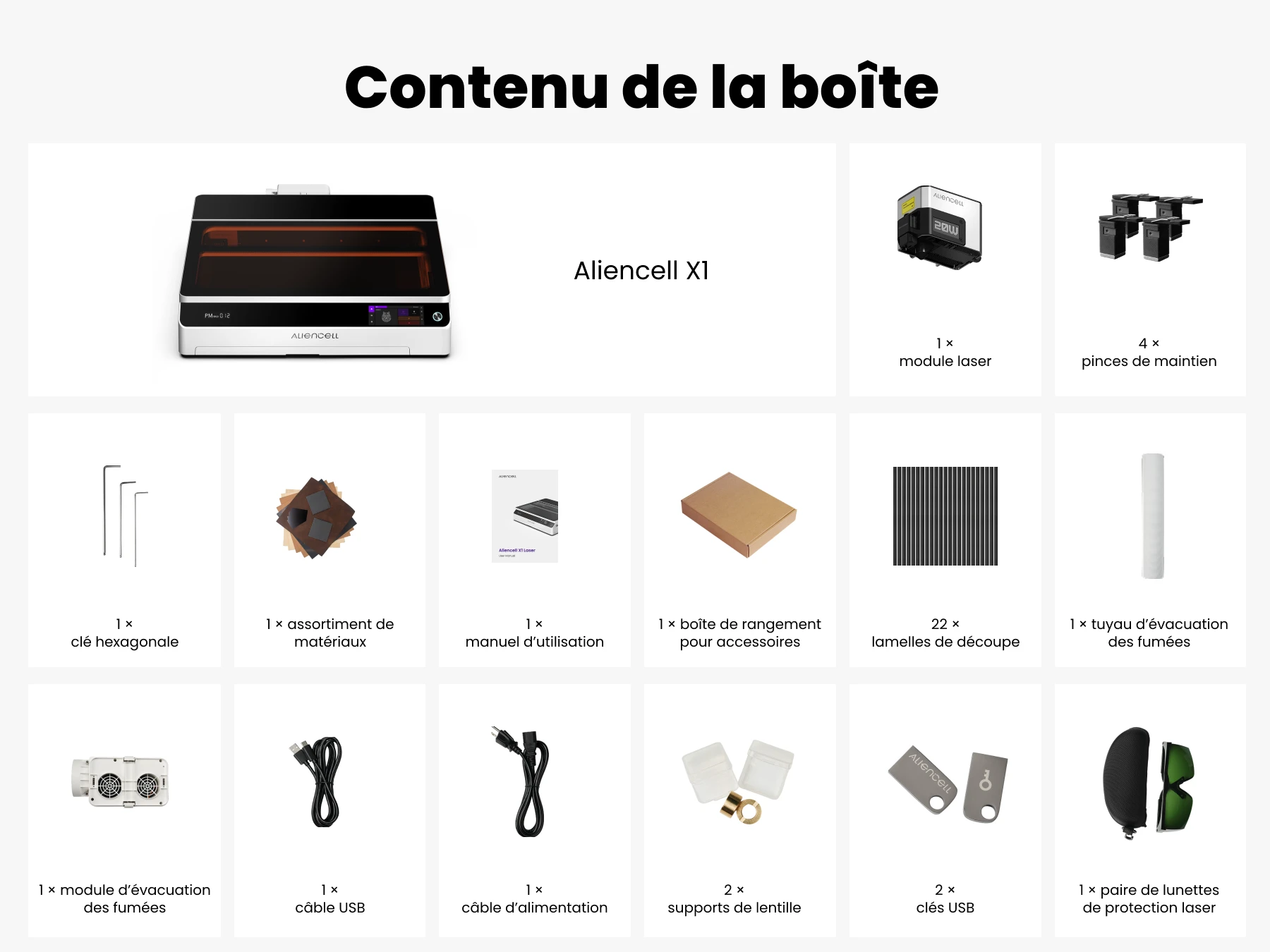

Instructions de montage
L’Aliencell X1 doit être partiellement assemblé avant la première utilisation.
1. Insérez le module laser dans le chariot de l’axe X, fixez-le en place et branchez le câble, le tuyau d’air et le capteur de distance.
2. Vissez fermement le tuyau d’évacuation au module d’évacuation, insérez les deux tampons filtrants et fixez le module à l’arrière de l’appareil.
3. Insérez les 22 lames de coupe dans les fentes prévues à cet effet, en laissant un espace libre entre chacune.
4. Connectez la pompe à air au dispositif via le tuyau d’air, l’alimentation et le câble de données mini-B.
5. Insérez la clé de sécurité et vérifiez que le bouton d’arrêt d’urgence est déverrouillé.
6. Branchez le câble d’alimentation, allumez l’appareil et suivez les instructions sur l’écran tactile lors de la première utilisation.
Placez l’appareil sur une surface de travail stable, propre et bien ventilée. Le tuyau d’évacuation doit être dirigé vers une ouverture de ventilation ou connecté à un système de purification d’air approprié.
Manuel d’utilisation
1. Avant de commencer, vérifiez le tuyau d’évacuation, les connexions des câbles, la clé de sécurité et le bouton d’arrêt d’urgence.
2. Allumez la pompe à air et sélectionnez le mode “Auto”. Ensuite, allumez l’Aliencell X1.
3. Placez le matériau au centre de la surface de travail. Fixez les matériaux légers avec des pinces et fermez le couvercle de l’appareil.

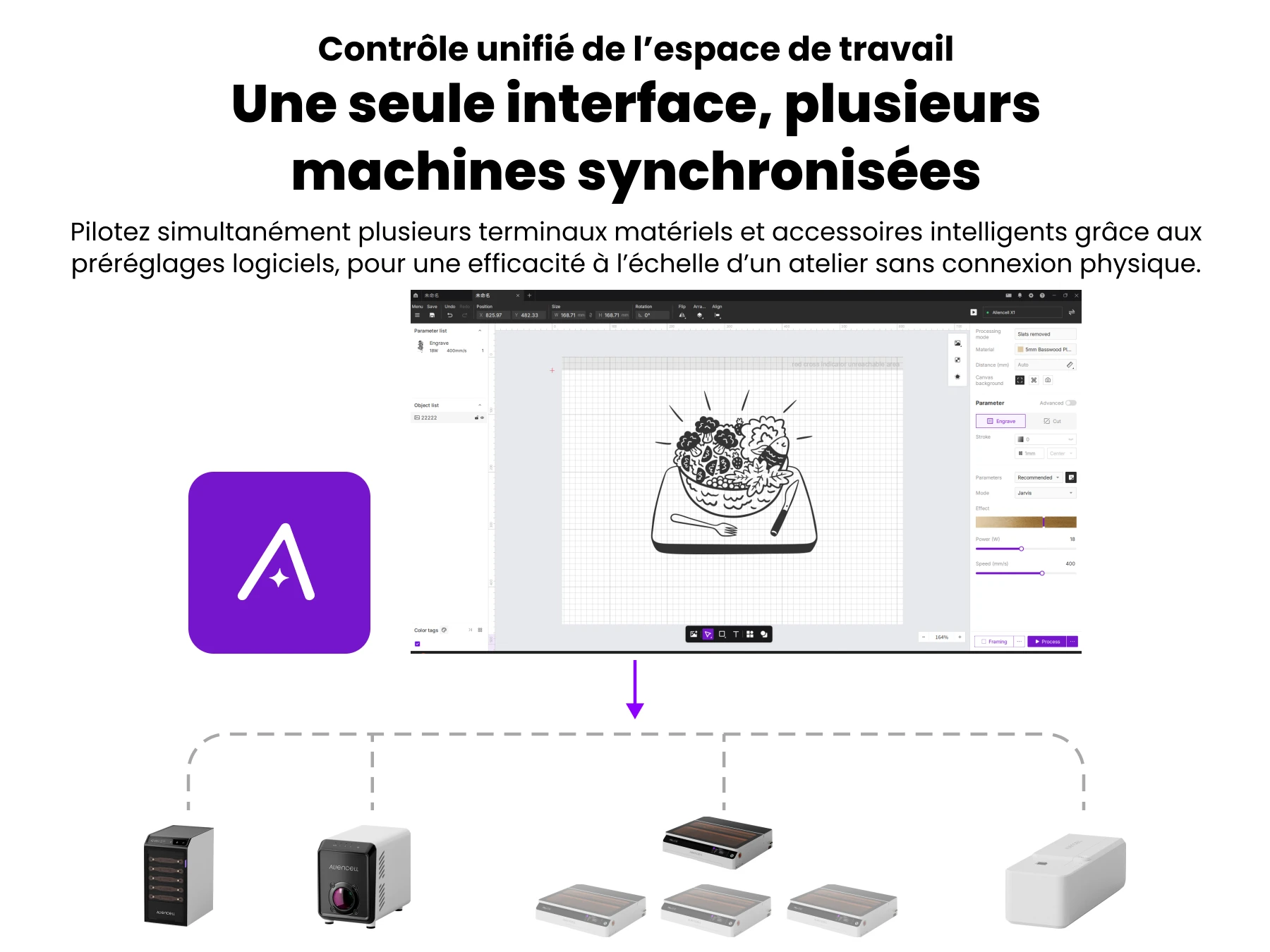

4. Connectez l’ordinateur à l’appareil et ouvrez Aliencell Space.
5. Importez le fichier souhaité et sélectionnez le matériau, l’épaisseur du matériau, le type de traitement, la puissance et la vitesse. Les fichiers bitmap doivent être traités en mode gravure.
6. Positionnez le sujet à l’aide de la caméra intégrée. Utilisez ensuite la fonction de cadrage pour contrôler la zone de montage.
7. Fermez le couvercle, lancez la tâche dans le logiciel puis appuyez sur le bouton de démarrage bleu clignotant sur l’appareil. La mise au point automatique se fera automatiquement.
8. Surveillez l’appareil pendant le traitement. N’ouvrez le couvercle qu’une fois la tâche terminée.
9. Retirez le matériau, nettoyez l’espace de travail, puis éteignez l’appareil et la pompe à air.
