Test du TOOCAA L2 20W

Salut tout le monde !
Aujourd’hui, je vous propose de découvrir une nouvelle machine laser : le TOOCAA L2 20W.
Celle-ci embarque un module laser de 20W, une surface de travail de 415 x 395 mm, un système d’air assist et surtout un caisson fermé pour gérer les fumées et travailler en toute sécurité.
Visuellement, elle fait un peu penser à une xTool D1, mais avec un caisson dans l’esprit du Creality Falcon 2. Bref, une machine complète et bien pensée, que j’ai le plaisir de vous présenter aujourd’hui.

La marque

TOOCAA est une marque encore jeune – lancée en 2022 – mais elle a déjà une belle histoire derrière elle. Avant de se lancer dans le monde du laser, elle était connue sous le nom d’ELECFREAKS, une marque spécialisée dans le matériel open source, notamment autour de l’Arduino et de l’électronique. (TOOCAA.COM)

Avec TOOCAA, l’équipe a pris un nouveau virage, en se concentrant sur des graveurs et découpeurs laser de bureau, pensés pour les créateurs, les bricoleurs et les pros. Leurs machines, comme le TOOCAA L2, misent sur un bon équilibre entre performance, sécurité et simplicité d’utilisation, avec tout un écosystème d’accessoires et de logiciels pour accompagner les projets.

Sécurité

Naturellement, lorsqu’on aborde le sujet des lasers, la sécurité est primordiale.
En effet, il existe des risques qu’il faut prendre en considération :

• Il est impératif de toujours porter des lunettes de protection appropriées.
• Assurer une évacuation adéquate des fumées vers l’extérieur ou à travers un système de filtration dédié.
• Surveiller attentivement la machine pendant les opérations de gravure et de découpe, car le risque d’incendie est bien réel.
• Enfin, il est crucial de ne pas graver n’importe quel matériau, certains étant incompatibles, voire dangereux.

Il incombe à chacun de se renseigner correctement avant toute utilisation!

Unboxing et Montage du TOOCAA L2  20W

Voici venue l’étape du déballage de cette nouvelle machine !

Pour ce qui est du contenu du carton, je vous laisse le découvrir en vidéo.

Le tout semble de très bonne qualité, la machine est déjà montée à 100 % pour la partie inférieure. Il vous restera le caisson en partie supérieure à assembler.
Comptez environ 40 à 50 minutes de montage, l’ensemble se monte très bien et la notice est très détaillée. Elle nous guide tout au long du montage étape par étape, mais uniquement en anglais.

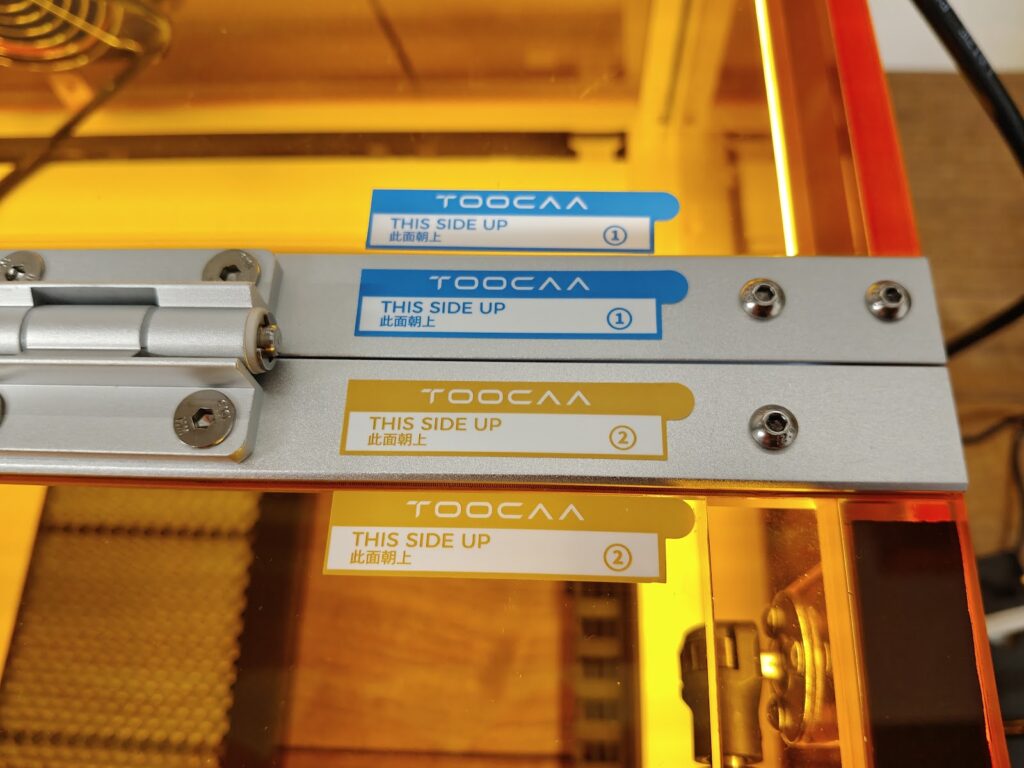

Les panneaux du caisson sont bien repérés et identifiés pour les assembler dans le bon sens.

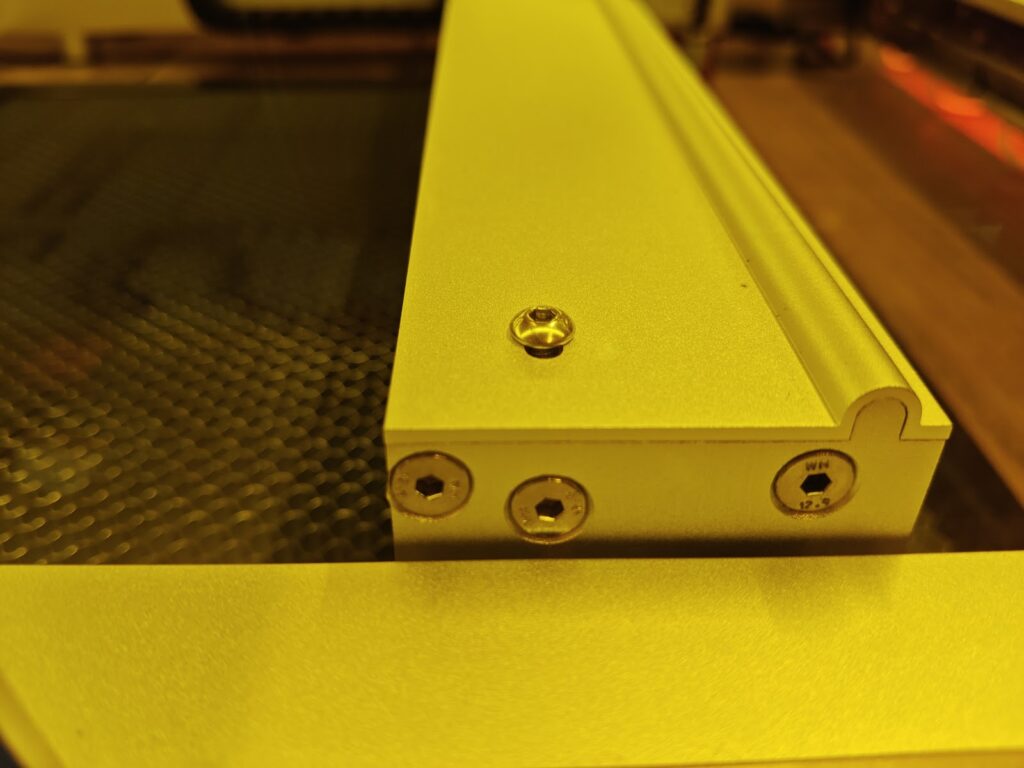

Lors du montage, il a été nécessaire de remplacer les deux profilés supérieurs par ceux livrés dans un colis séparé, les pièces fournies initialement avec le laser ne comportant pas les deux perçages requis aux extrémités.

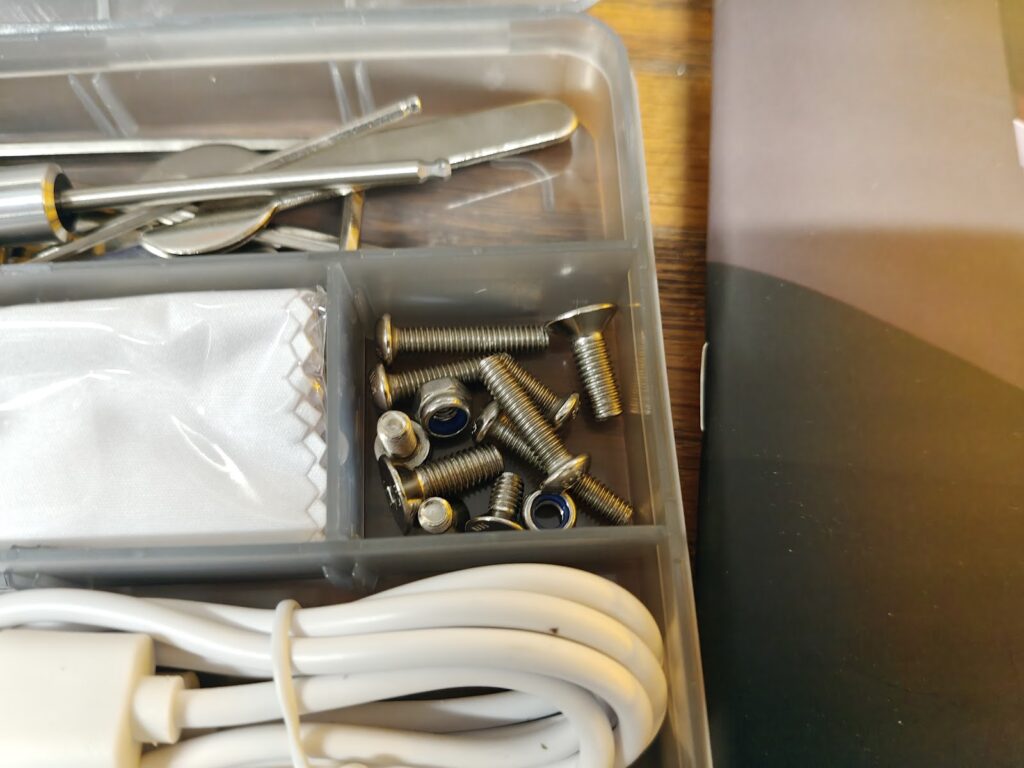

Il reste quelques vis après le montage, c’est normal, elles sont fournies en supplément, on ne sait jamais 😄

En déballant le colis, vous trouverez un sachet contenant une plaque de contreplaqué de 3 mm pour commencer à vous faire la main, ainsi qu’une plaque d’inox et quelques médaillons métalliques.

En suivant ce lien, vous trouverez la copie de la carte micro SD, on ne sait jamais si vous la perdez.

Les caractéristiques du TOOCAA L2  20W  :

• Puissance électrique : 120W (5A sous 24V)
• Puissance de sortie du module laser : 20W
• Zone de travail : 415 x 395 mm
• Dimensions de la machine : 645 x 617 x 306 mm (attention sortie des fumées à l’arrière)
• Poids de la machine : 13 kg
• Interfaces de connexion : USB type-C  / Micro SD

Ce laser est compatible bien entendu avec l’incontournable, “LightBurn”, mais aussi avec “Toocaa Studio”, le logiciel maison de la marque.

Voyons enfin à quoi ressemble ce laser !

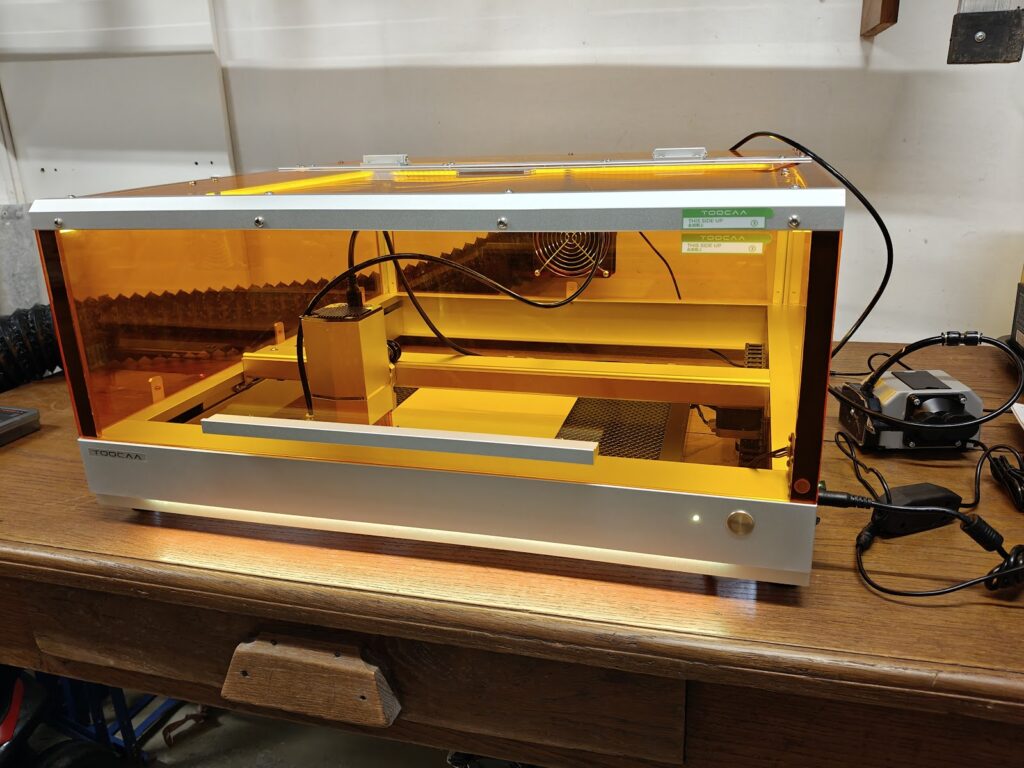

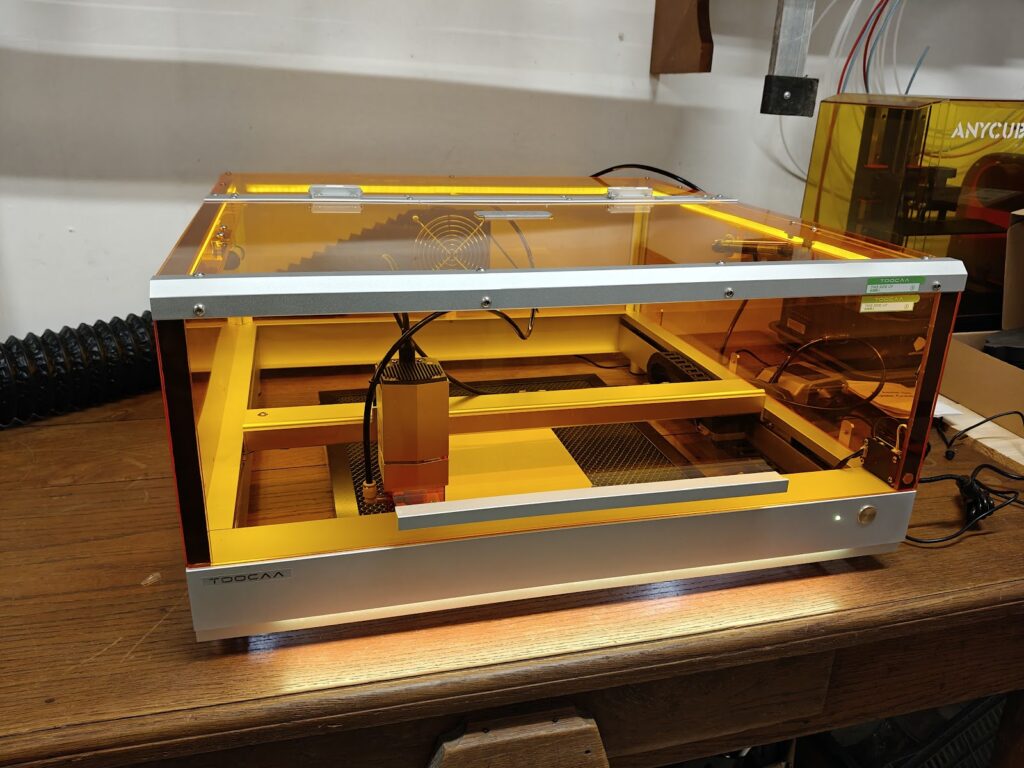

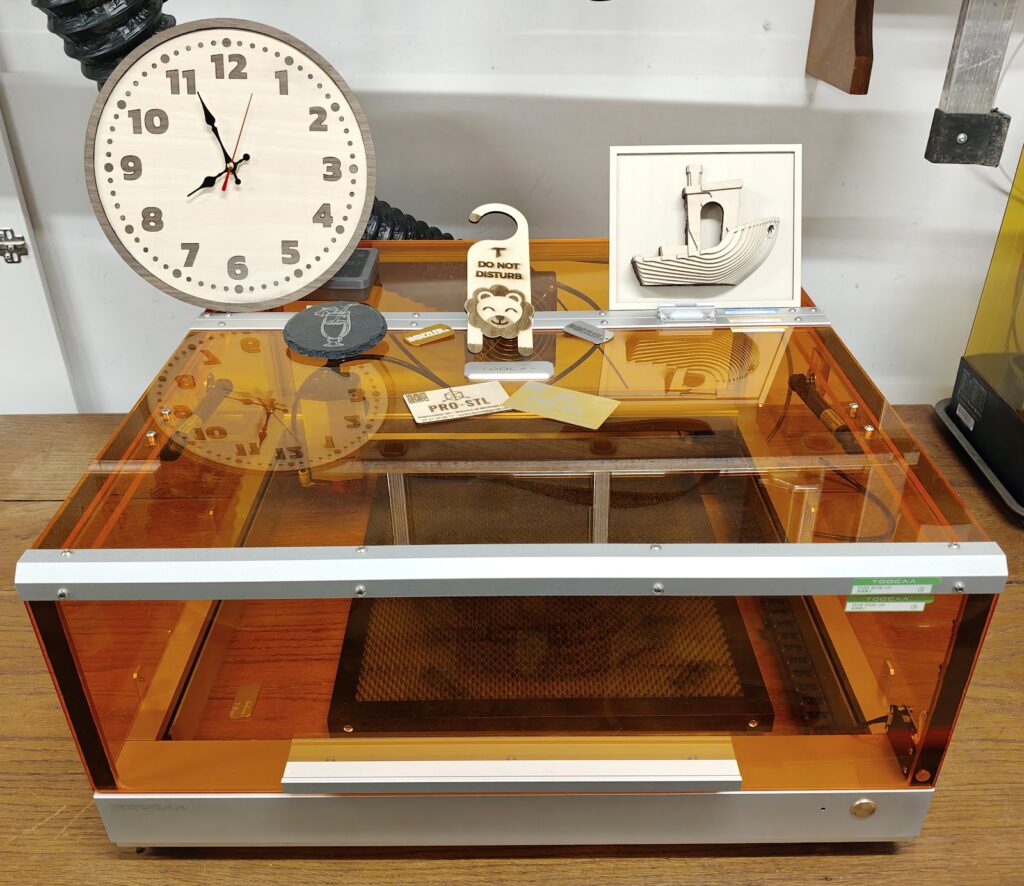

L’ensemble est très bien fait, Toocaa a utilisé des matériaux de qualité, des profils aluminium de grosse section très bien finis, de l’acrylique teinté de forte épaisseur, une poignée ainsi que des charnières en aluminium pour le caisson. Nous avons là une bien belle machine.

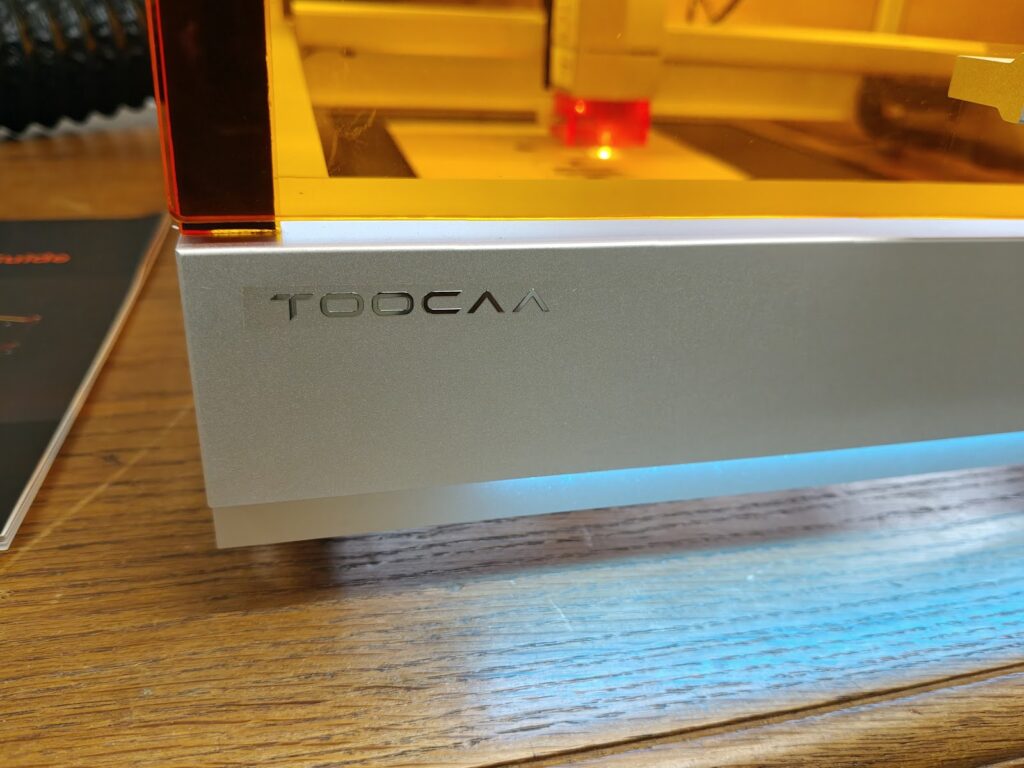

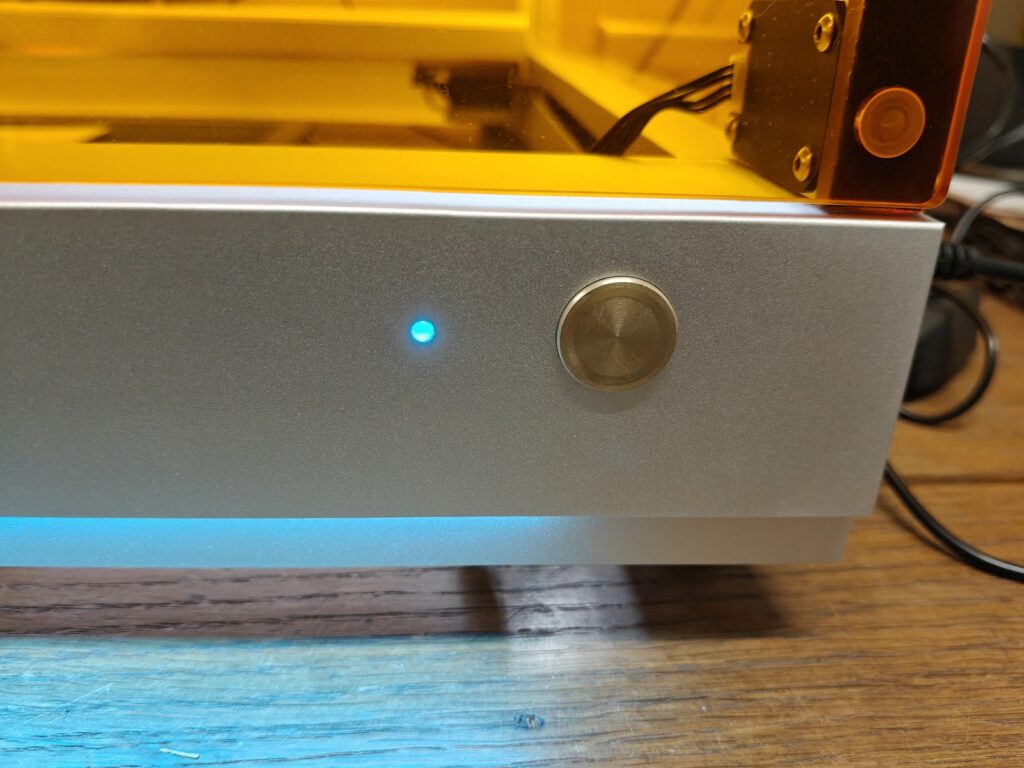

Sur la face avant, le panneau de contrôle est très sommaire, un seul bouton et un voyant ainsi qu’un indicateur d’état sous la forme d’un bandeau LED inférieur. C’est sobre et épuré.

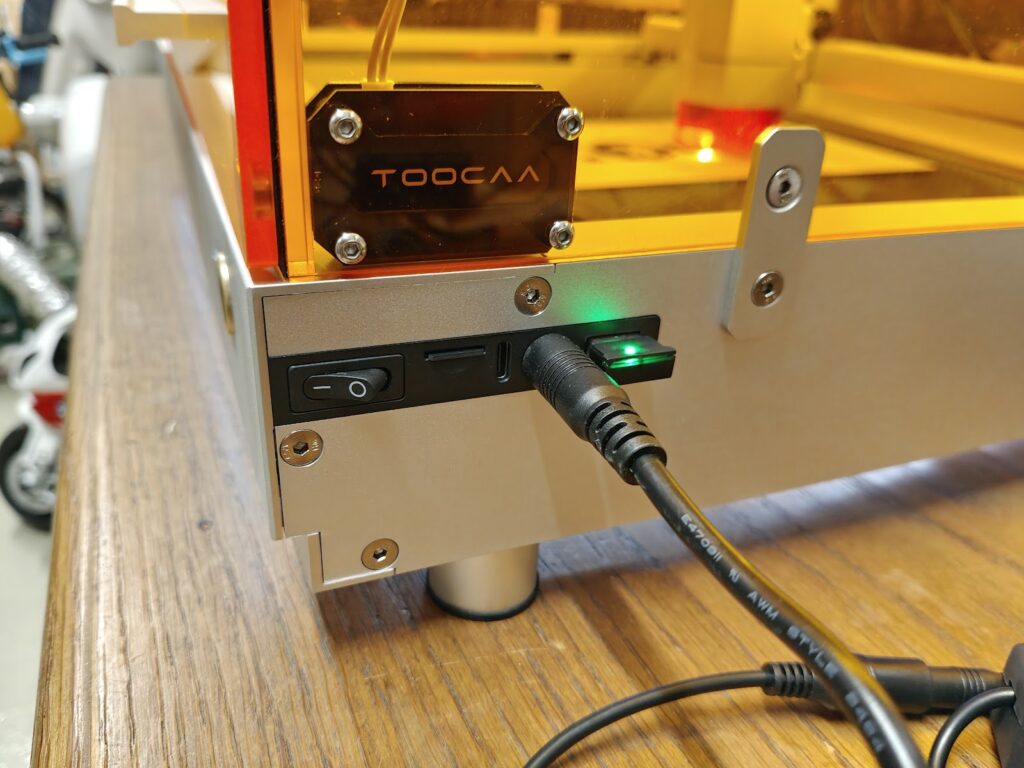

Sur le côté droit, nous trouvons, l’interrupteur général, l’emplacement de la carte micro SD, un port USB type C, la prise d’alimentation, ainsi qu’une clé usb de sécurité.

Concernant la surface de travail, rien n’est fourni dans le kit de base avec ce laser. Il vous faudra au minimum utiliser une plaque métallique pour protéger votre établi, ou opter pour une surface en nid d’abeille (honeycomb) afin d’obtenir un résultat plus propre lors des découpes. C’est cette configuration que j’ai reçue, accompagnée également du système d’Air Assist. En revanche, le nid d’abeille fourni par TOOCAA est un peu petit, puisqu’il mesure seulement 355 x 355 mm pour une surface de travail de 415 x 395 mm, c’est vraiment dommage…

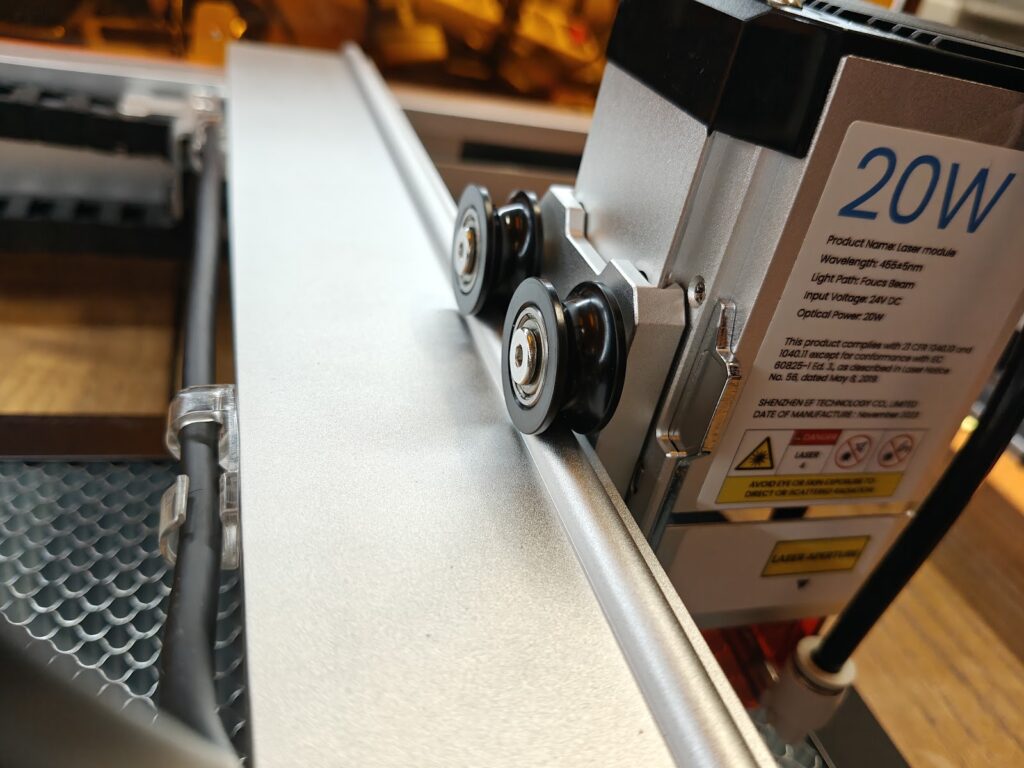

La machine utilise des guidages linéaires basés sur des roulettes en plastique se déplaçant le long de profilés en aluminium. Reste à voir la durabilité de ce type de système à l’usage.

Des tendeurs de courroies sont présents pour les deux axes. Il est nécessaire d’avoir un outil pour les manœuvrer, mais ceux-ci sont très pratiques.

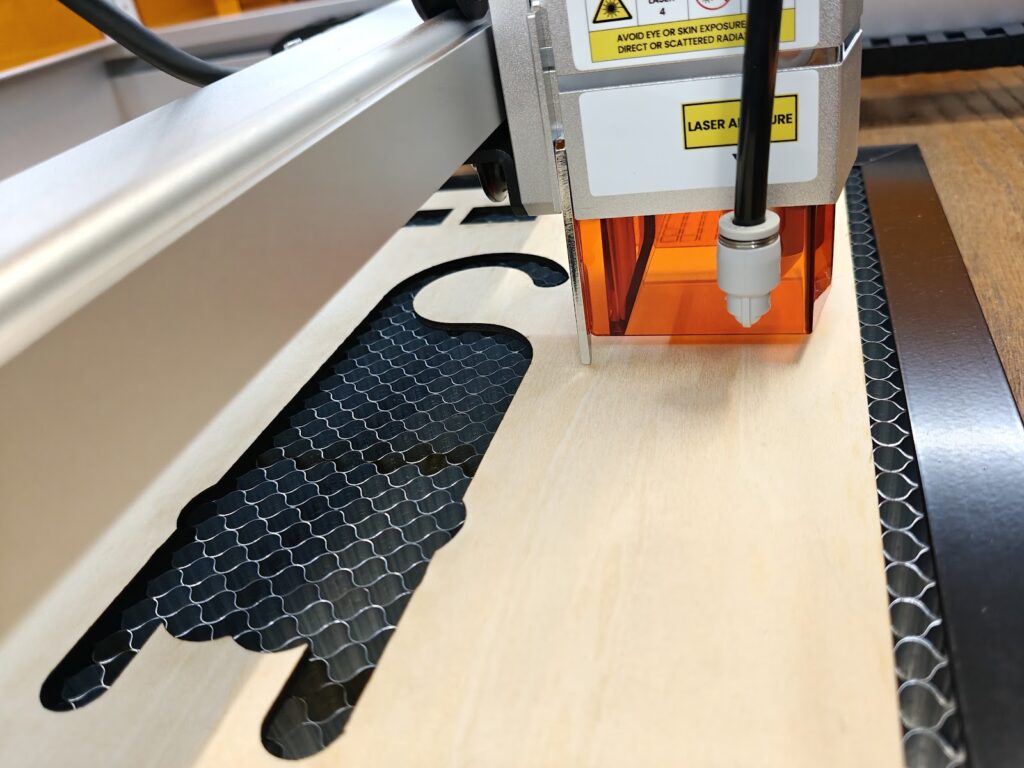

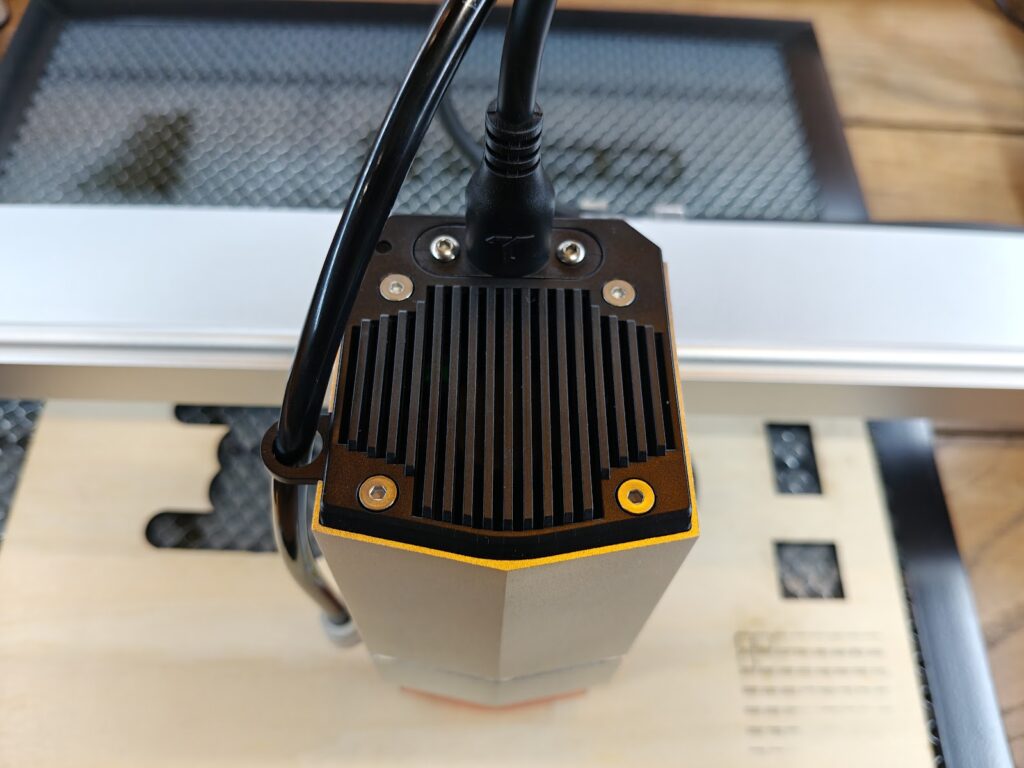

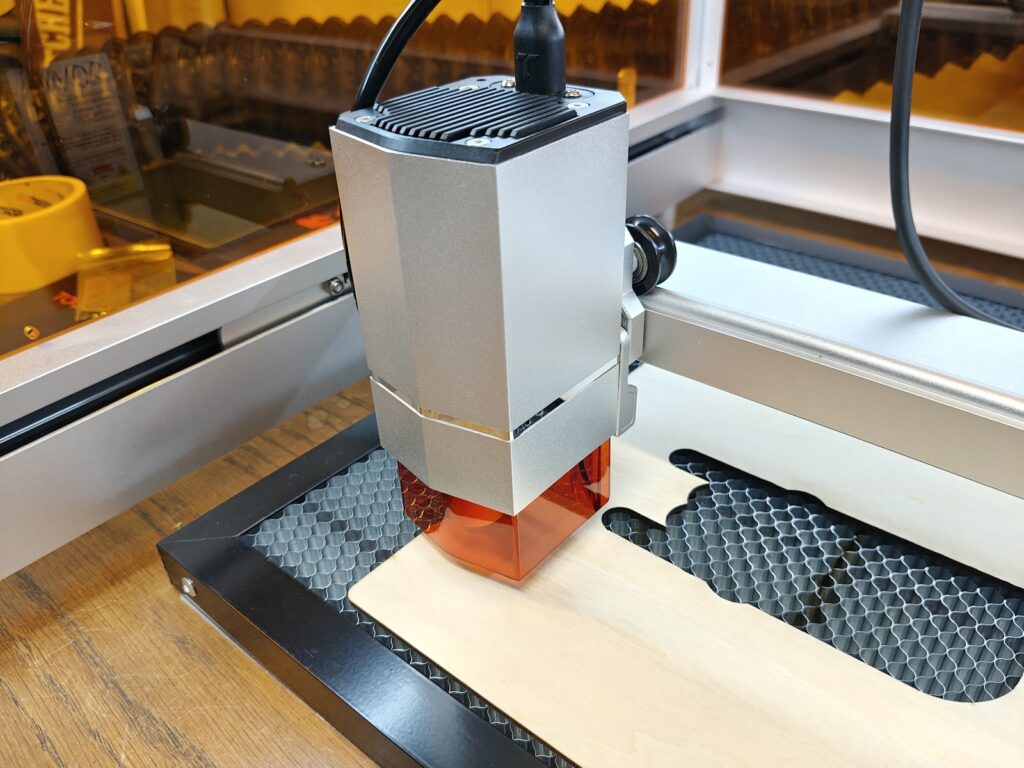

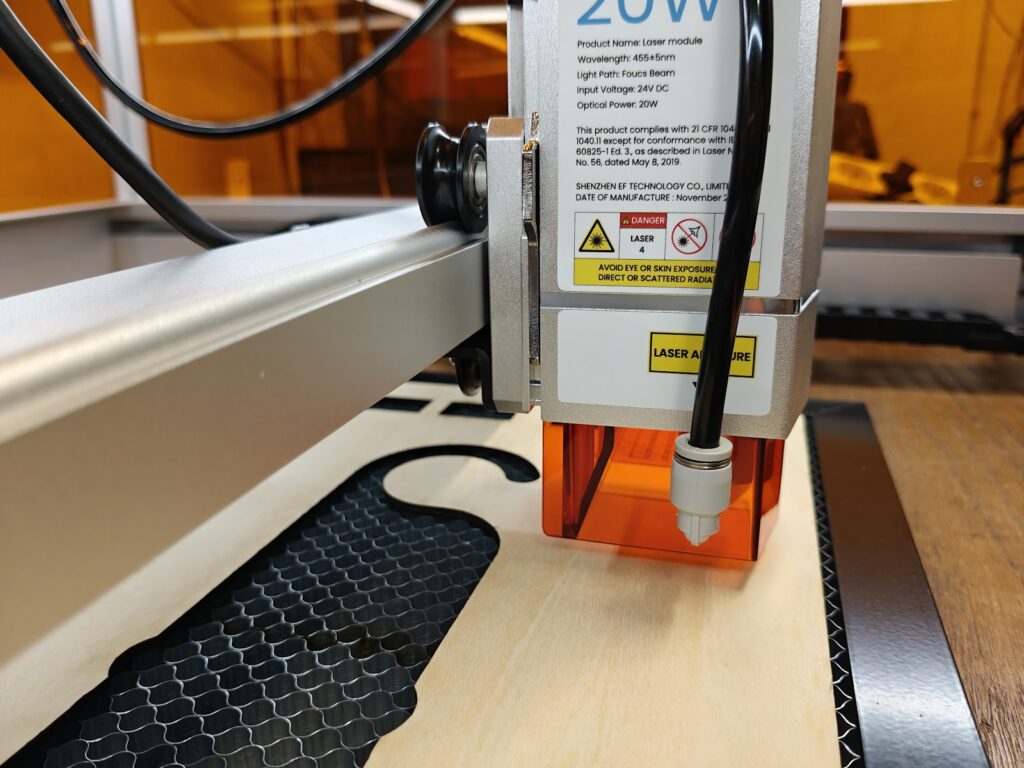

La distance de focalisation du module laser se règle avec une béquille latérale ce qui sera utile pour les opérations de gravure et de découpe de matériaux ayant une faible épaisseur, par contre pour les matériaux d’épaisseur plus importante, il faudra utiliser la cale en aluminium fournie. La connexion du module se fait par un type-C et verrouillé avec deux vis.

Le module laser intègre un détecteur de flamme ainsi qu’un système d’air assist, fourni par une buse démontable, alimentée latéralement sur le module.

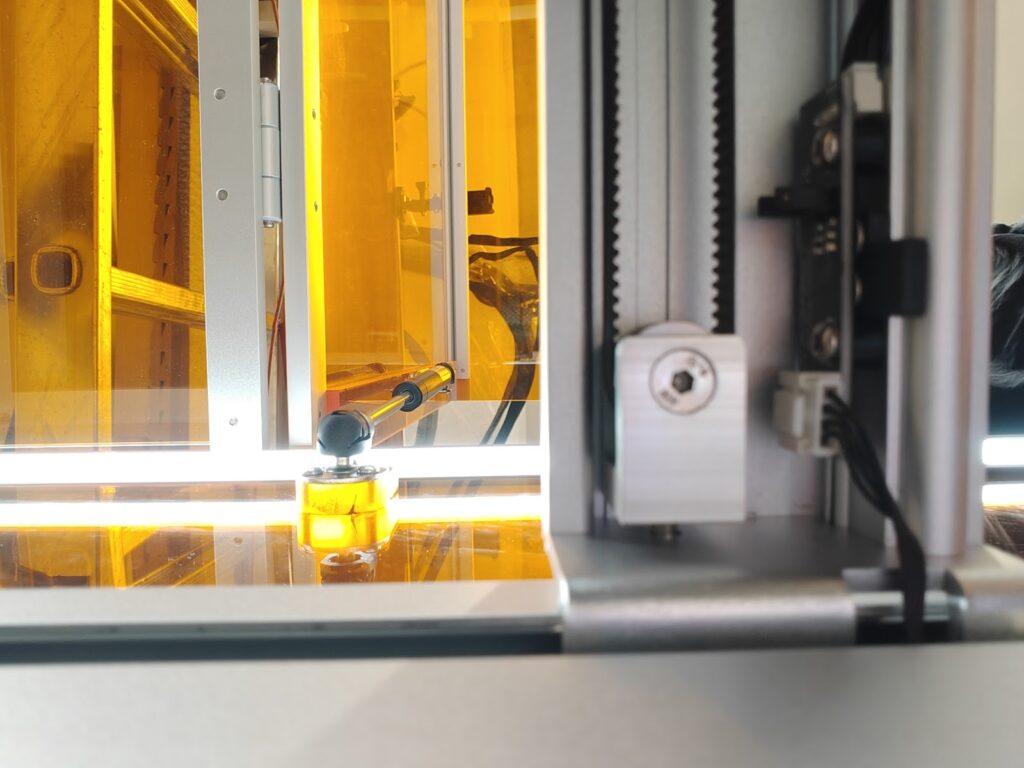

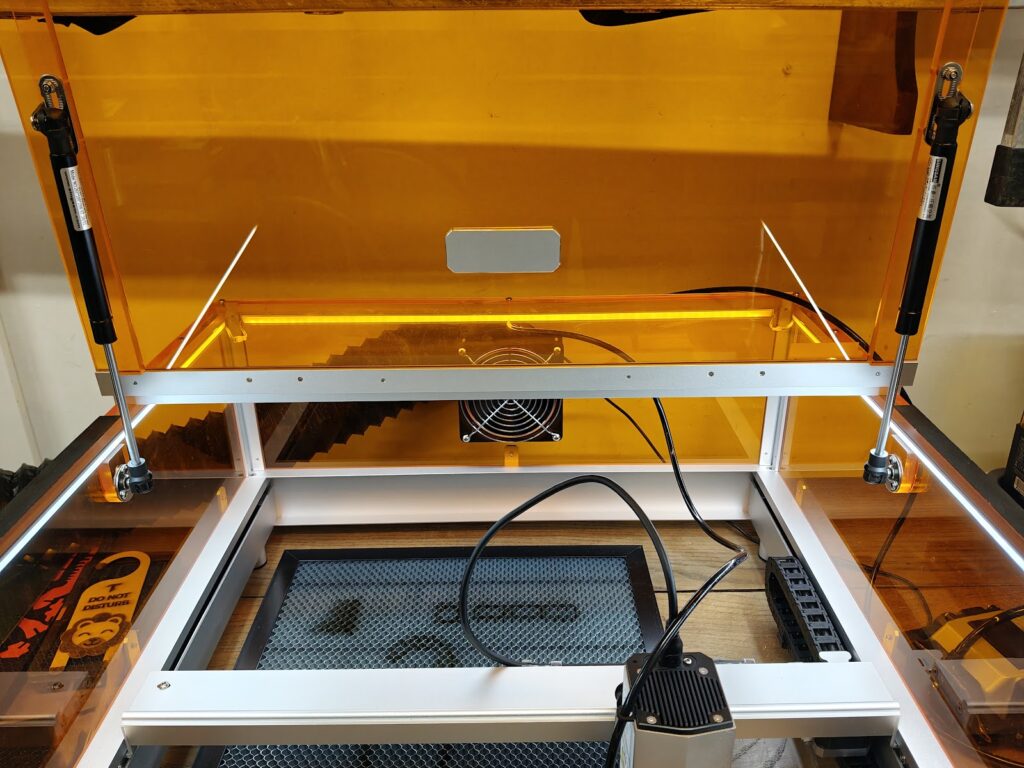

Le capot est équipé de filtres orange permettant de protéger vos yeux des rayonnements du laser ainsi que d’une porte se relevant à l’aide de compas à gaz. Pour la sécurité lors d’une opération de gravure, si l’ouverture du capot est détectée, le laser se mettra immédiatement en pause.

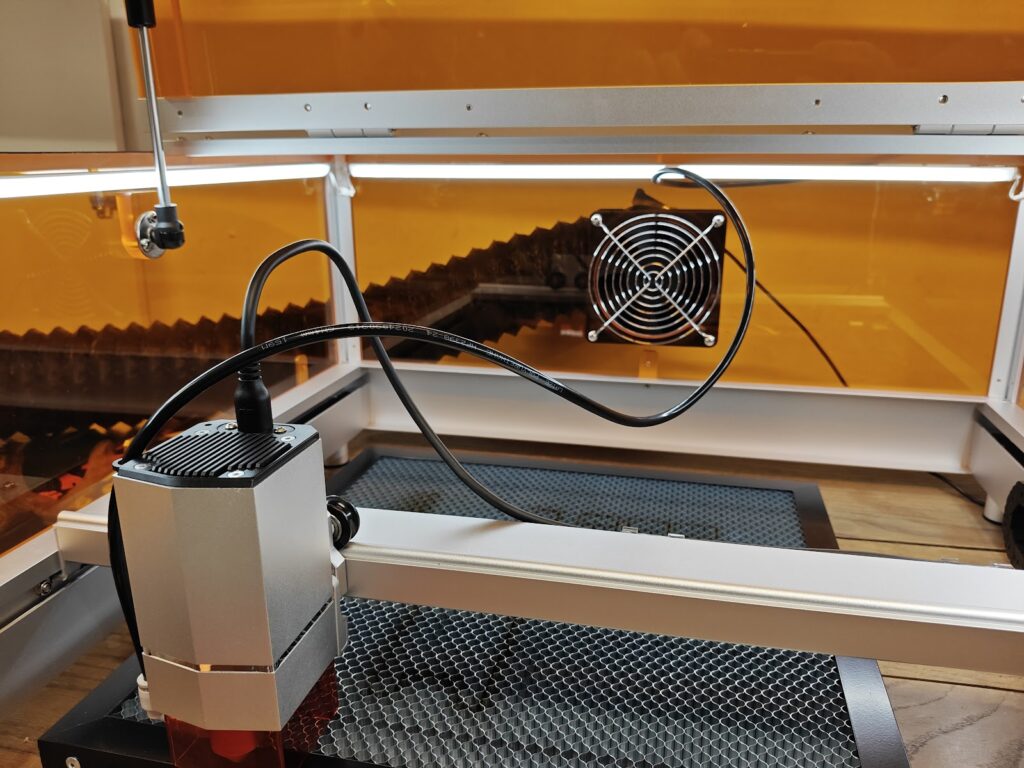

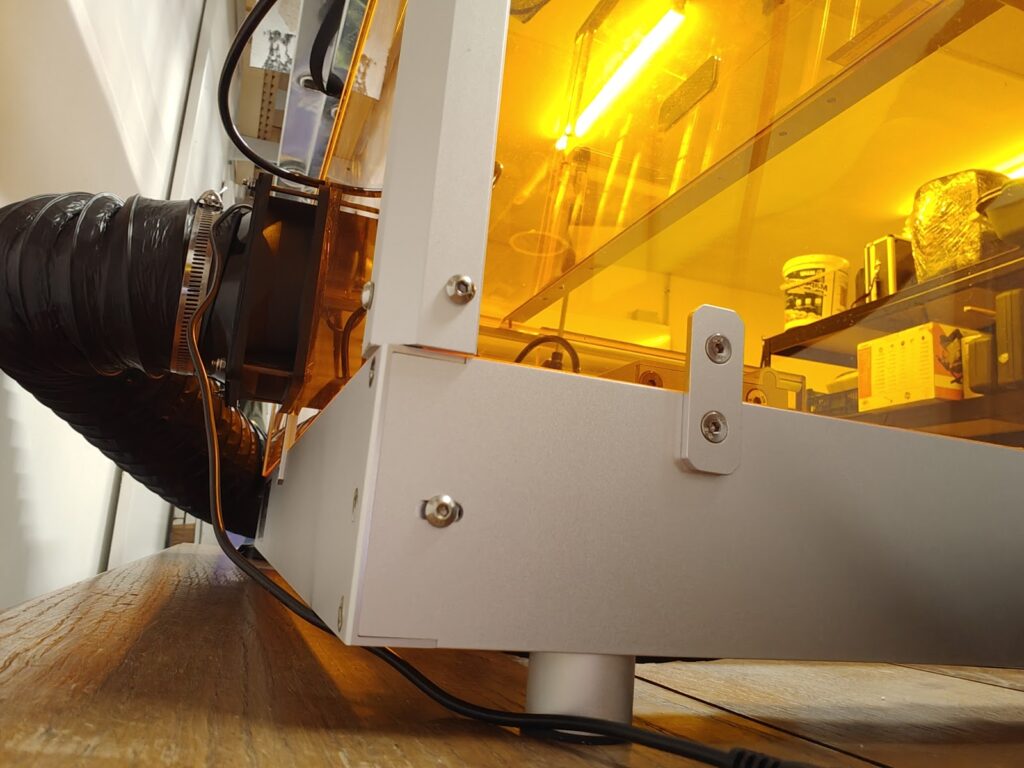

La ventilation forcée paraît, à première vue, très efficace grâce à son large diamètre. En revanche, son emplacement à l’arrière n’est pas des plus judicieux, car elle occupe beaucoup d’espace.

À l’intérieur du caisson, nous trouvons un éclairage LED très efficace faisant quasiment tout le tour, cet éclairage sera directement allumé dès la mise sous tension du laser.

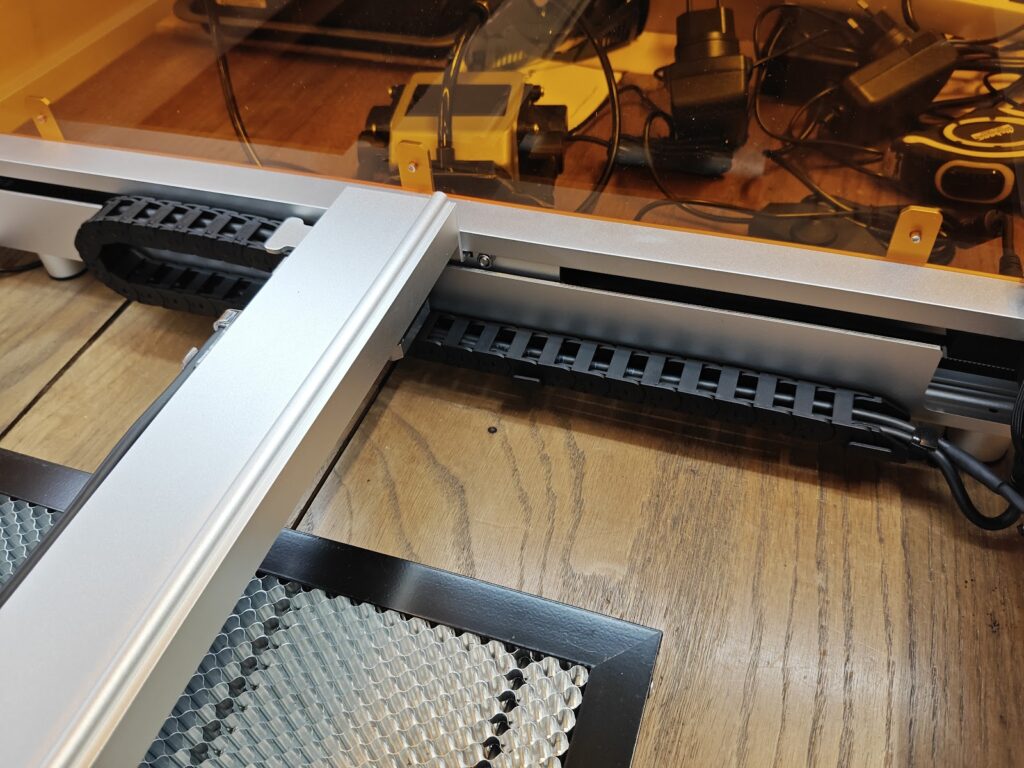

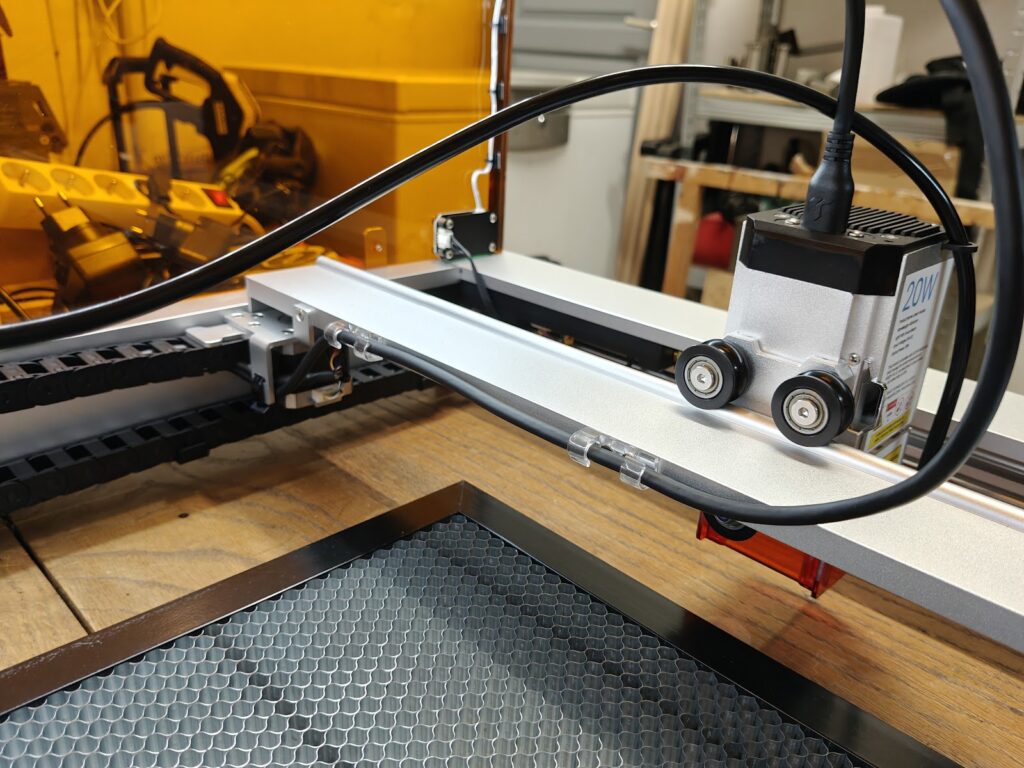

On retrouve une chaîne porte-câble sur l’axe Y, tandis que pour l’axe X, le câble est simplement maintenu par des clips en plastique.

Il aurait été appréciable que le tuyau d’Air Assist soit entièrement intégré au chemin de câble pour un agencement plus propre et sécurisé.

Le système d’Air Assist est des plus classiques, avec un potentiomètre permettant de régler le débit d’air. Il devra cependant être activé manuellement, car il n’est pas intégré au logiciel (ni branché à la carte mère)  pour un déclenchement automatique.

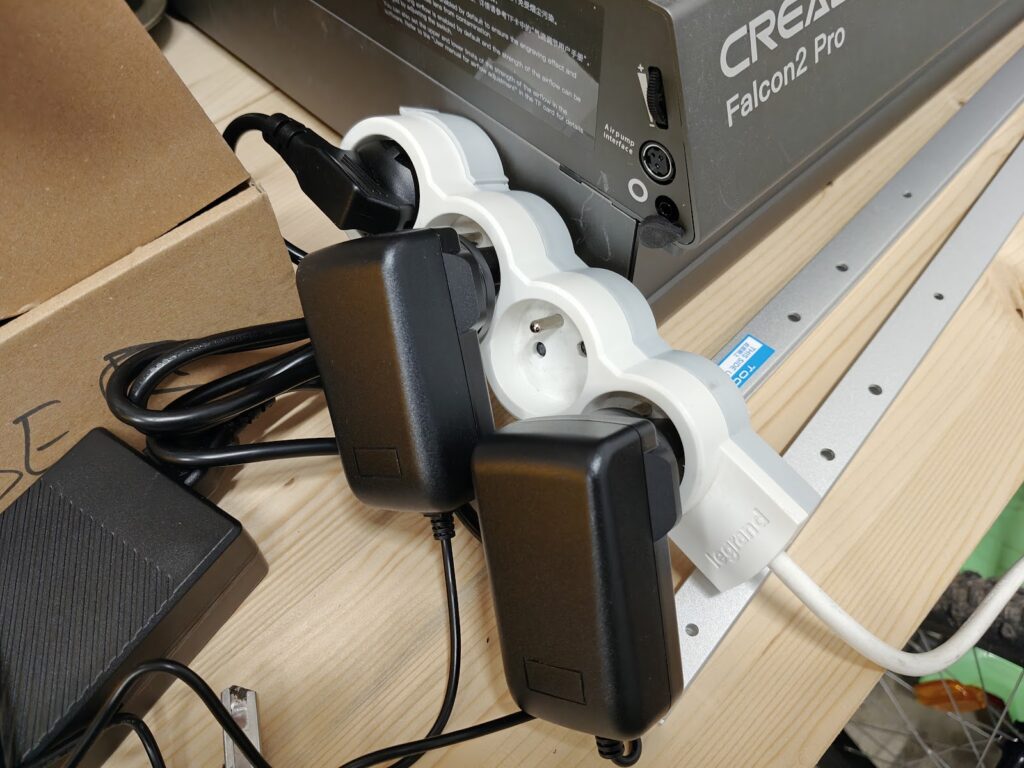

Un point frustrant : il faut trois prises secteur distinctes pour faire fonctionner l’ensemble — le laser, l’Air Assist et la ventilation. Contrairement à certains modèles concurrents qui intègrent des connecteurs dédiés permettant de brancher directement ces accessoires, ici aucune intégration n’est prévue, ce qui complique la gestion des câbles et alourdit l’installation.

Enfin, cette machine est, comme beaucoup d’autres, dotée d’un détecteur d’inclinaison qui interrompt automatiquement l’opération en cours dès qu’une inclinaison est détectée.

Tests du TOOCAA L2  20W

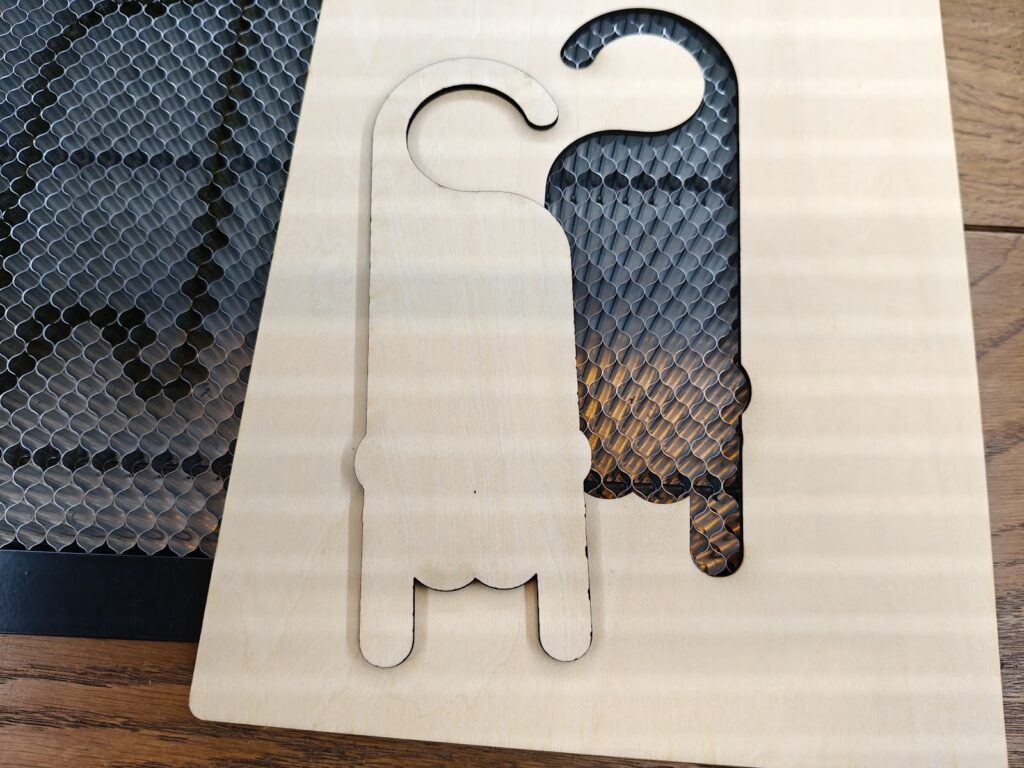

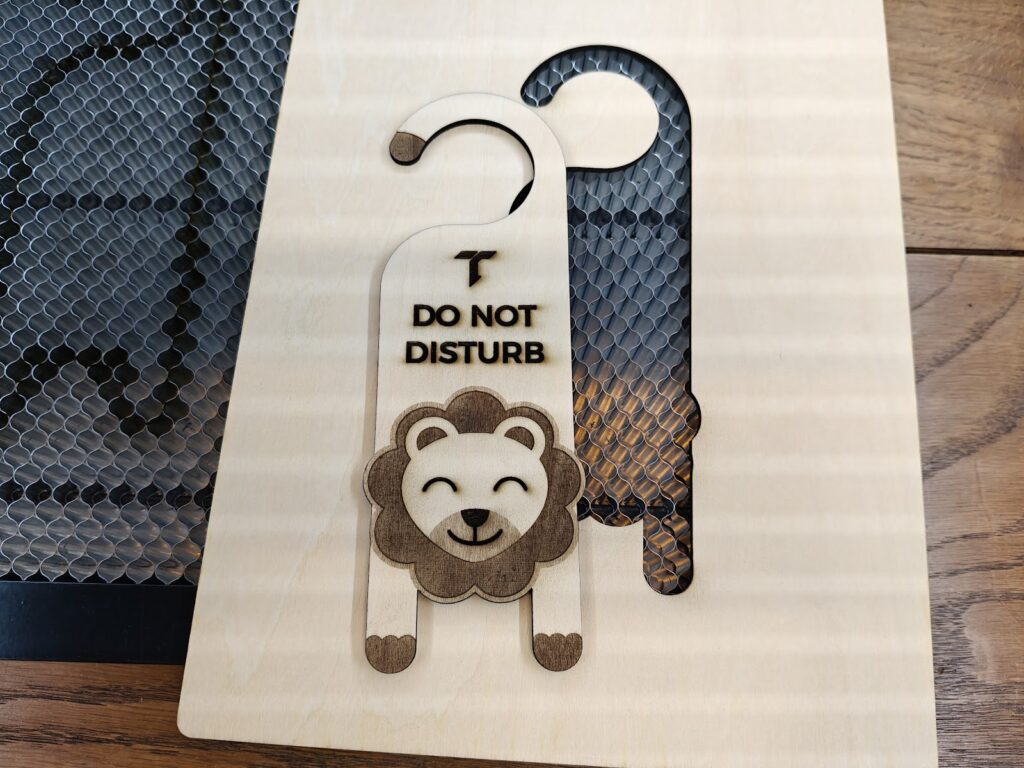

-Le premier test est issu de la carte micro SD fournie avec la machine.

C’est une gravure et découpe que j’ai lancé en mode autonome grâce au bouton du panneau de commande.

Le résultat est vraiment pas mal avec plusieurs profondeurs de gravure, on observe quelques traces de brûlure sur le dessus qui seront sûrement atténuées par un léger ponçage.

Ensuite, j’ai essayé d’utiliser le logiciel en ligne “Toocaa studio” fourni par la marque, mais je ne le trouve pas vraiment abouti, il manque de fonctions et il présente des bugs. Cet avis a été remonté auprès de la marque, et leur équipe travail encore activement sur le logiciel.
Nous vous invitons donc à essayer les prochaines versions.

À l’heure actuelle, lors de la génération de grilles de test, il n’est pas possible d’avoir des tests de découpe, mais uniquement en gravure, mode remplissage ou ligne. De plus, les indications de puissance et vitesse ne sont pas gravées sur la plaque… On a la possibilité de transformer les images en svg, mais impossible d’isoler les différents vecteurs pour découper les images après gravure par exemple.

Bref, je m’arrête là, et je passe sur Lightburn pour la suite des tests.

Toocaa ne fournit pas le profil de la machine pour l’intégrer à lightburn, il faudra créer son propre profil. C’est assez rapide tout de même, pensez à bien identifier l’origine des axes en haut à gauche sans quoi ils seront inversés.

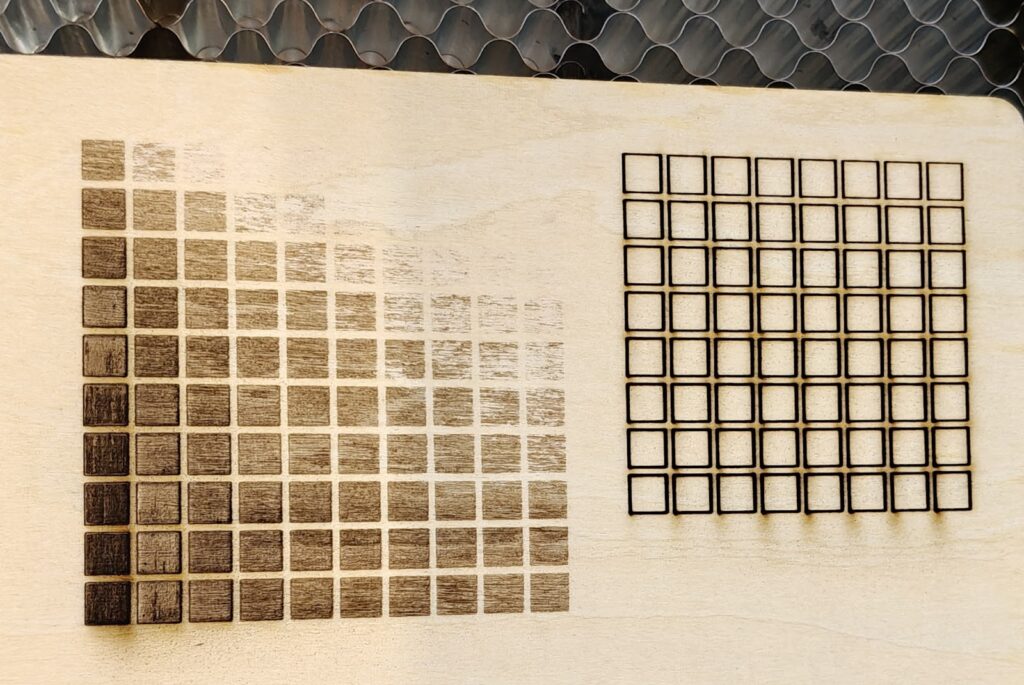

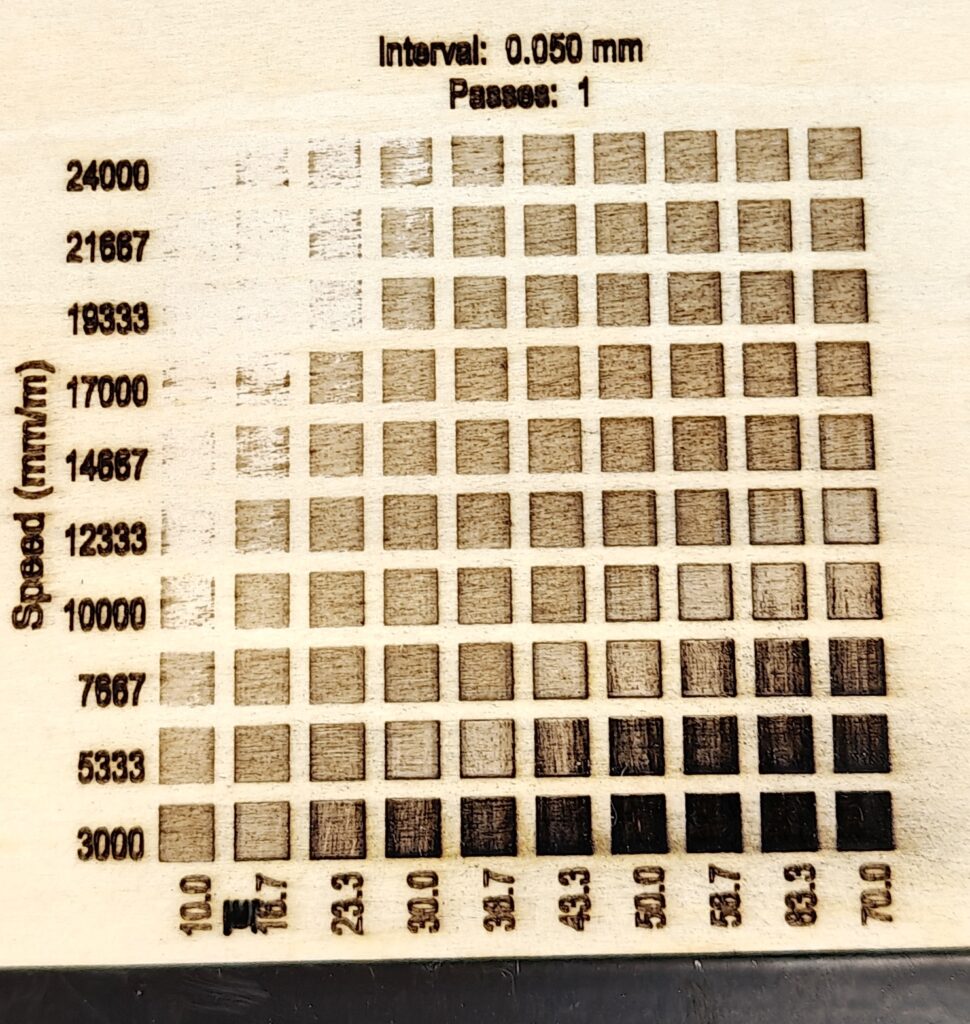

-Grille de test gravure.

Paramètres: de 3000 à 24000 mm/min et de 10 % à 70 % de puissance.

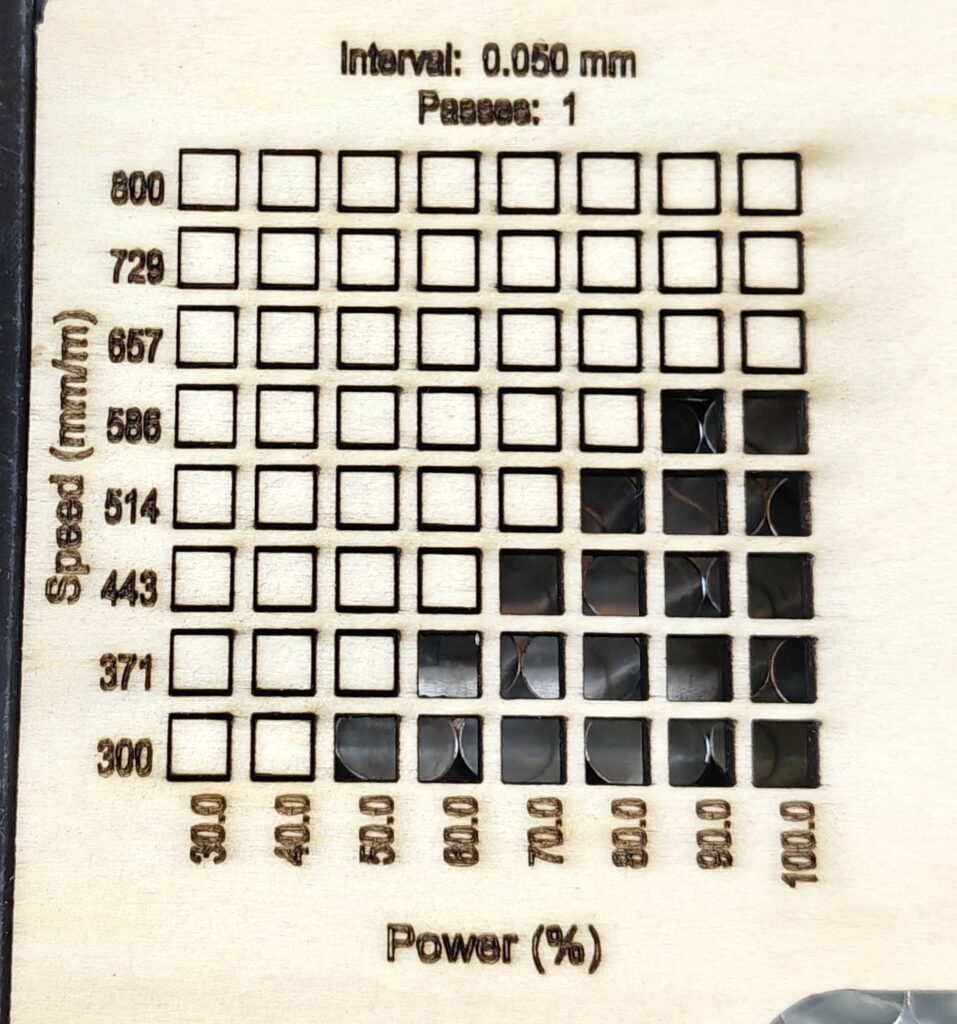

-Grille de test découpe.

Paramètres: de 300 à 800 mm/min et de 30 % à 100 % de puissance.

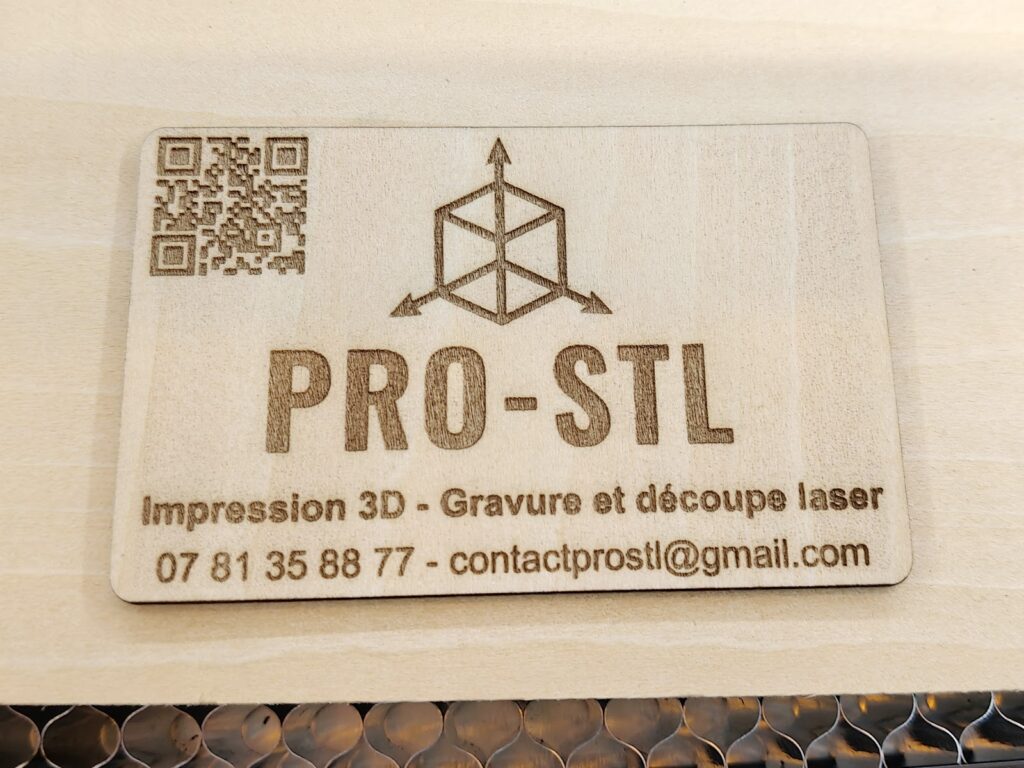

-Carte visite bois cp 2 mm.

Gravure Puissance 70 % et vitesse de 20000 mm/min

Découpe Puissance 90 % et vitesse de 500 mm/min

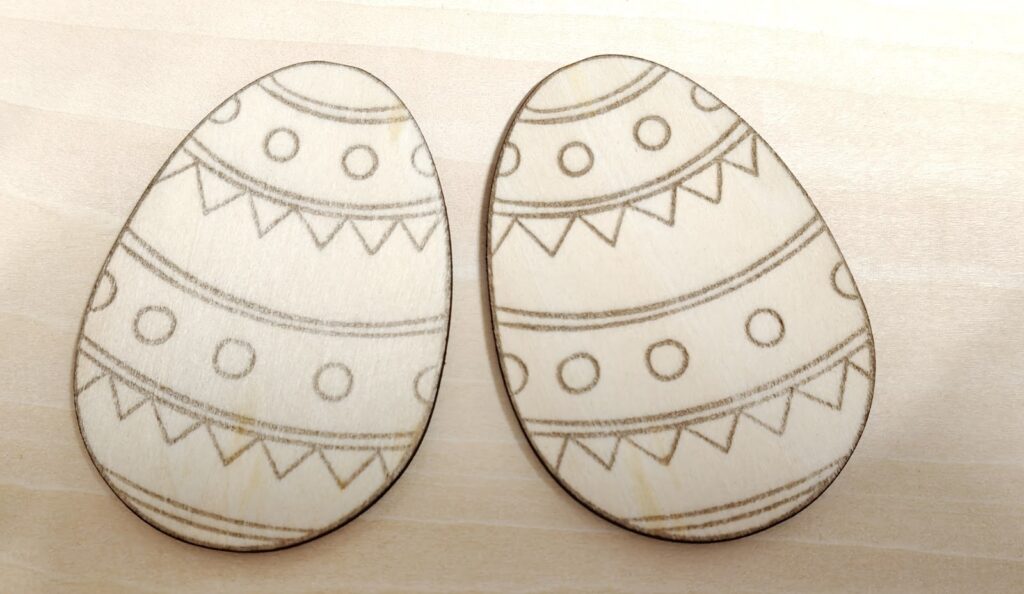

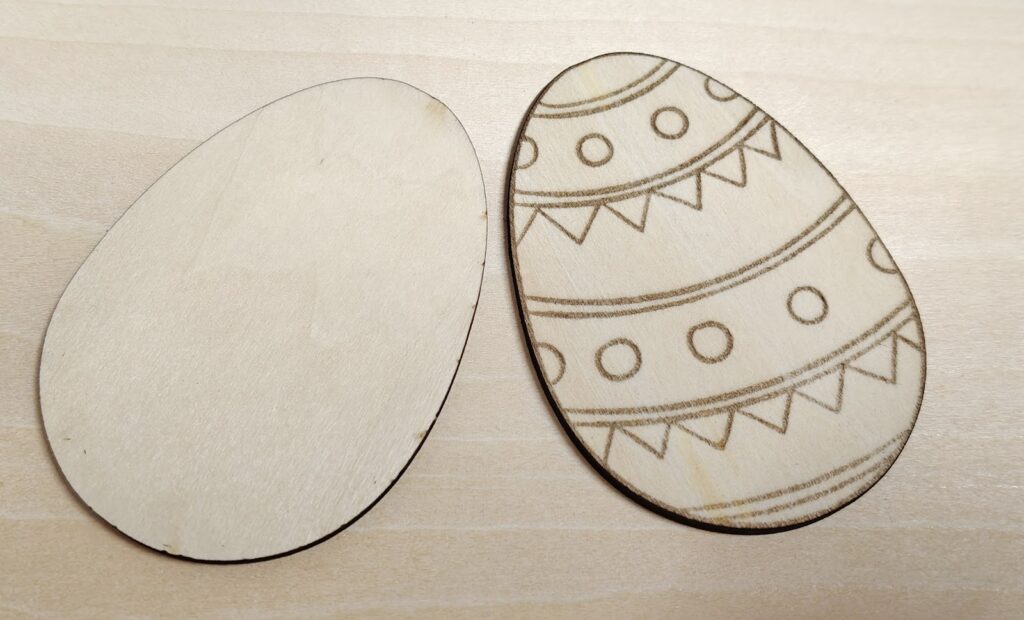

-Oeuf de Pâques CP 3mm.

Gravure Puissance 70 % et vitesse de 24000 mm/min

Découpe Puissance 90 % et vitesse de 400 mm/min

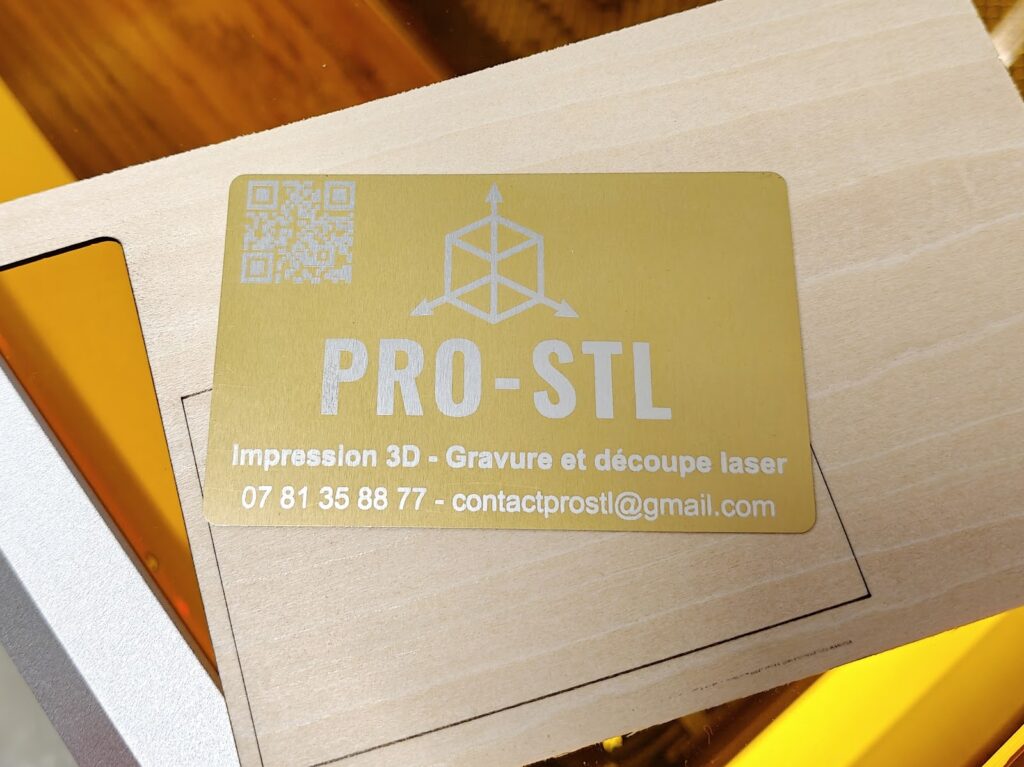

-Carte visite alu.

Gravure Puissance 70 % et vitesse de 10000 mm/min

Astuce pratique : si vous prévoyez de réaliser des gravures en série, commencez par graver sur une plaque de contreplaqué ou de carton un ou plusieurs gabarits aux dimensions de votre objet. Cela vous aidera à positionner précisément chaque pièce à graver, vous faisant ainsi gagner du temps tout en améliorant la précision.

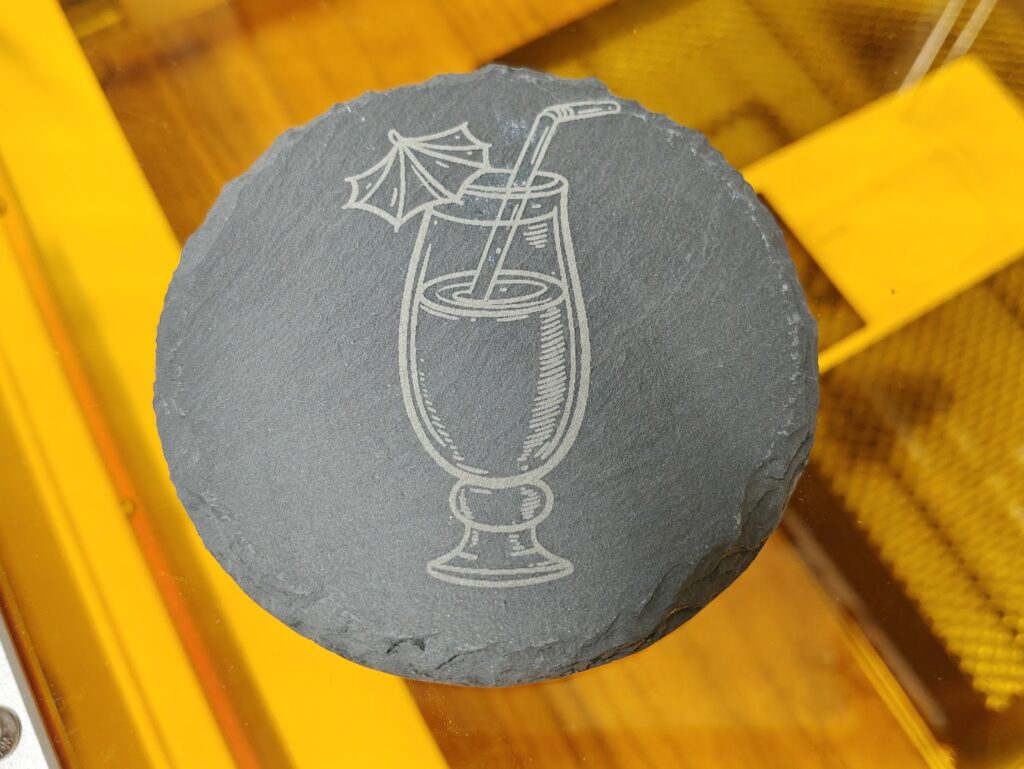

-Ardoise.

Gravure Puissance 50 % et vitesse de 8000 mm/min

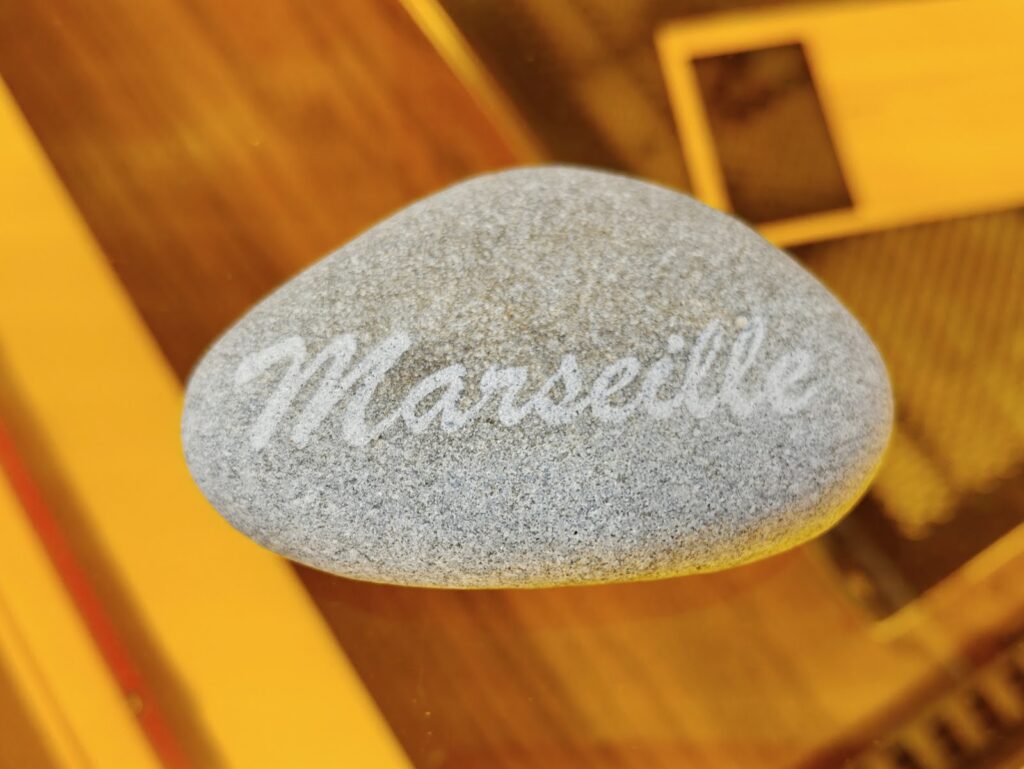

-Galet que j’ai trouvé sur la plage à Marseille.

Gravure Puissance 70 % et vitesse de 7000 mm/min en 3 passes

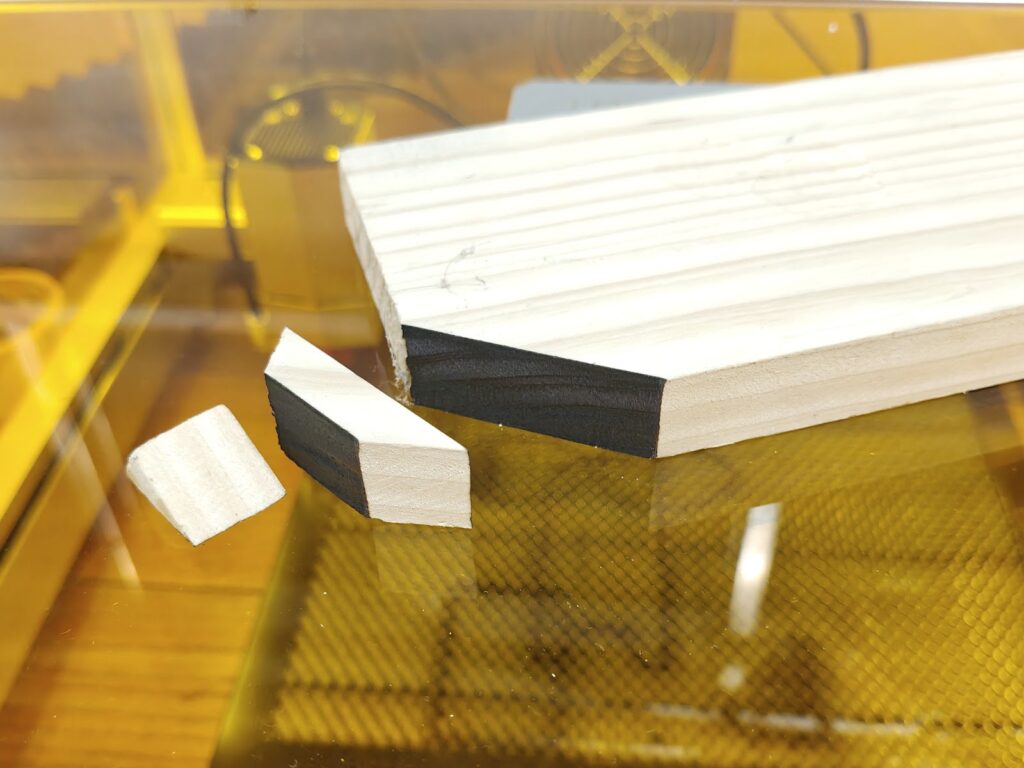

-Bois de pin épaisseur 18mm.

Découpe Puissance 100 % et vitesse de 100 mm/min

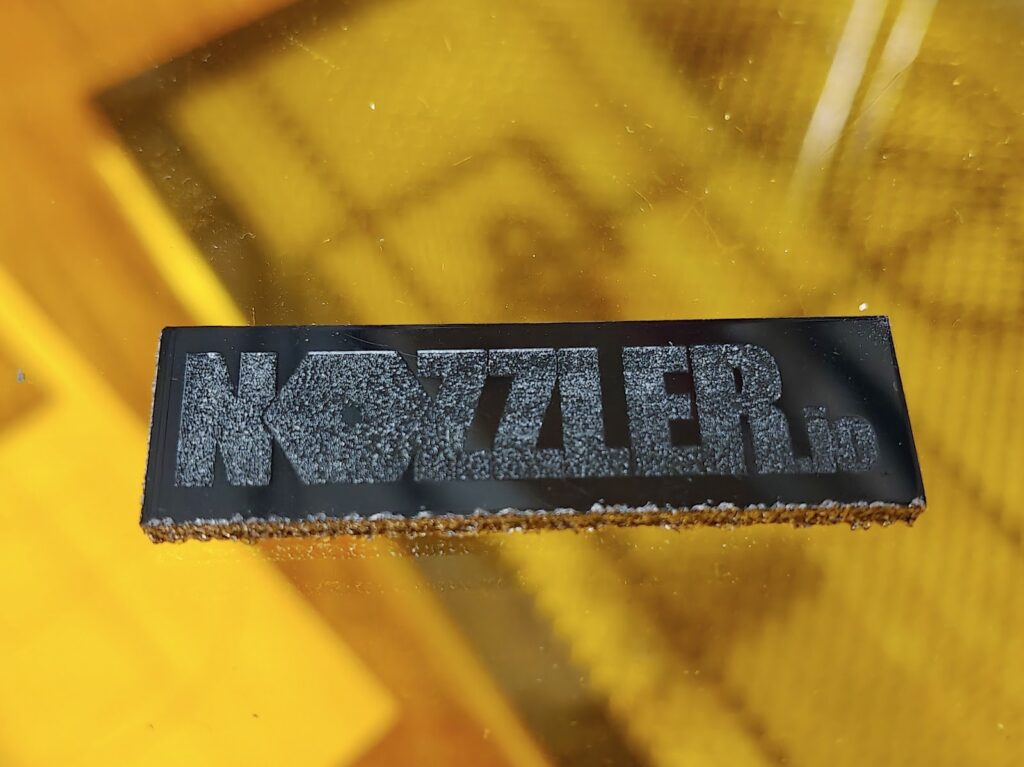

-Acrylique épaisseur 2mm.

Gravure Puissance 60 % et vitesse de 21000 mm/min

Découpe Puissance 90 % et vitesse de 200 mm/min

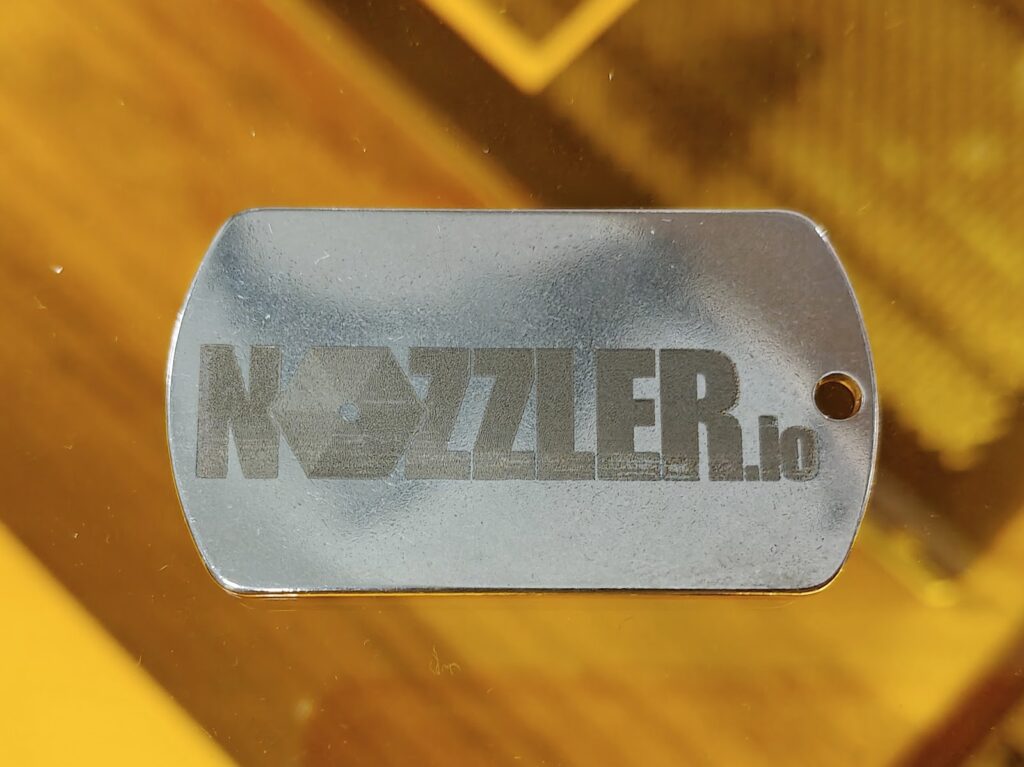

-Médaillon inox.

Gravure Puissance 100% et vitesse de 3000 mm/min

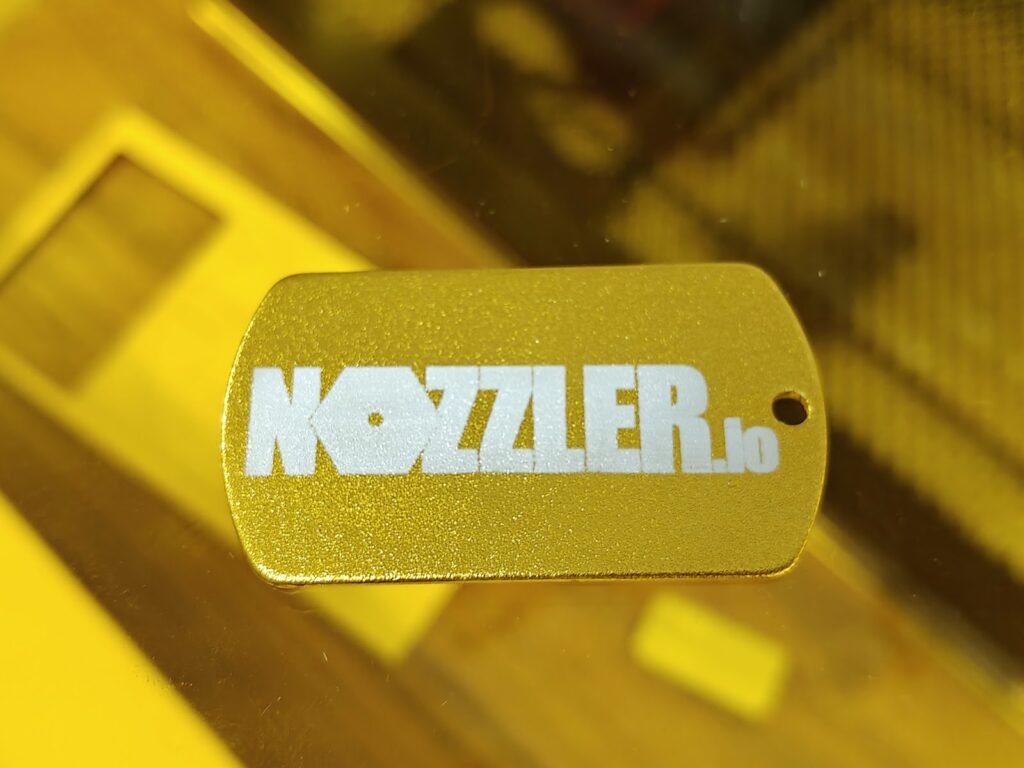

-Médaillon alu anodisé.

Gravure Puissance 100 % et vitesse de 6000 mm/min

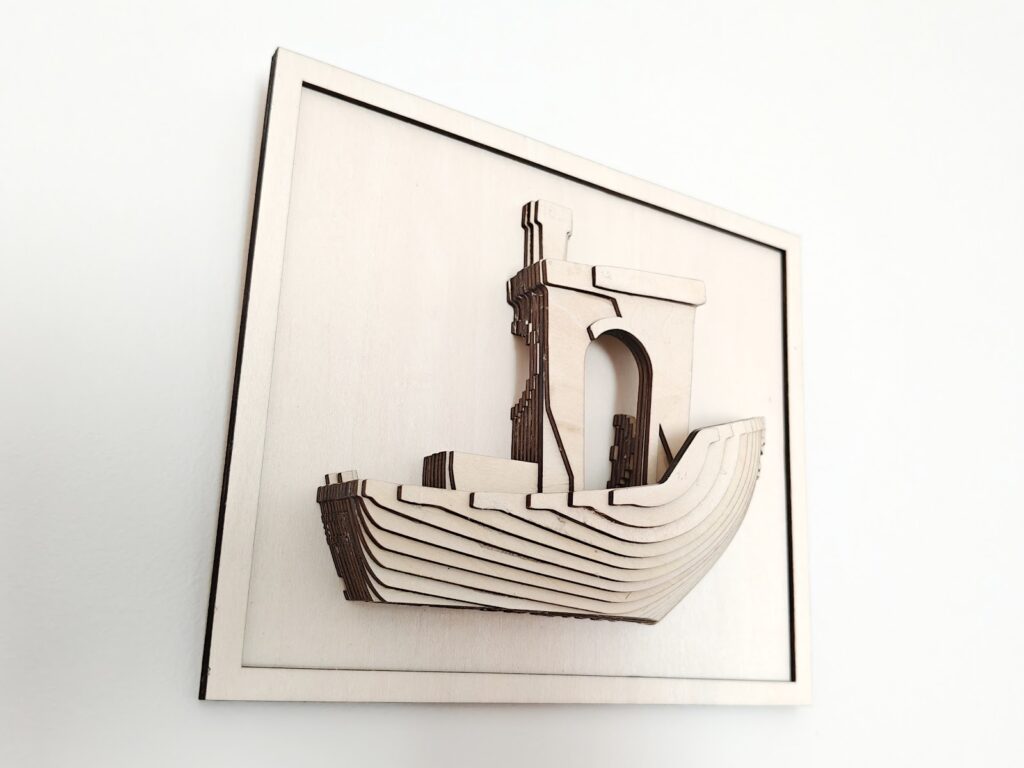

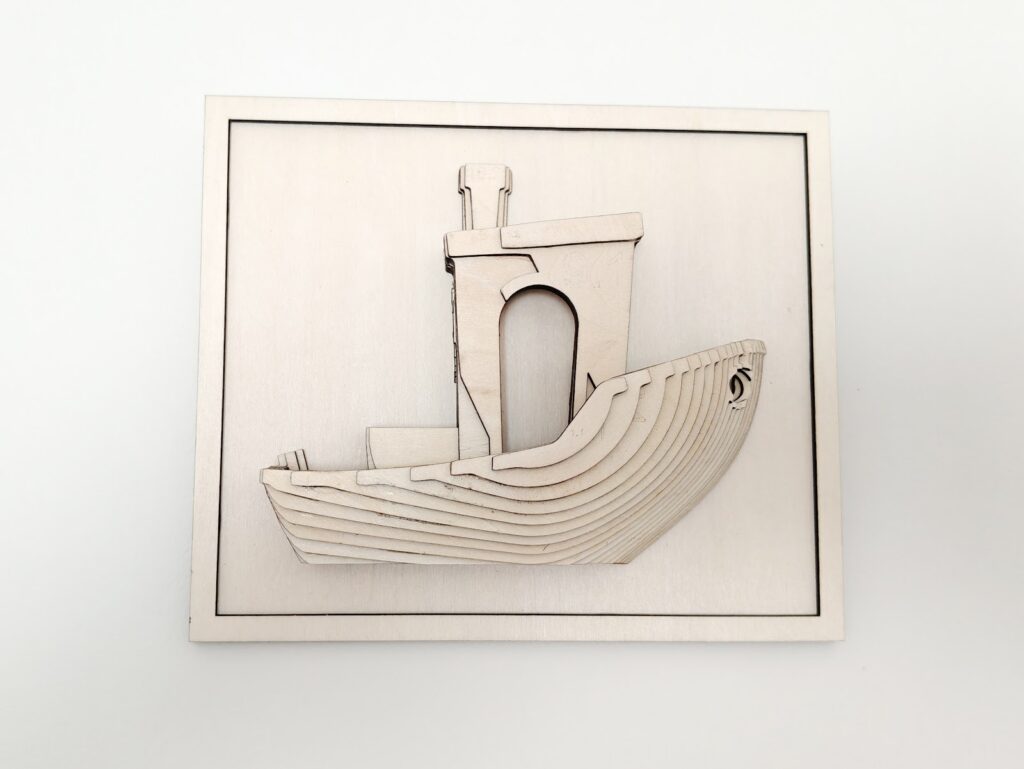

-Ensuite, je me suis fait un petit 3dbenchy, oui, c’est ma passion.

Pour ce faire, j’ai utilisé le logiciel LUBAN en mode Stack, j’ai découpé des plaques de cp en 2 mm d’épaisseur, puis assemblage à la colle à bois.

Découpe Puissance 90 % et vitesse de 400 mm/min

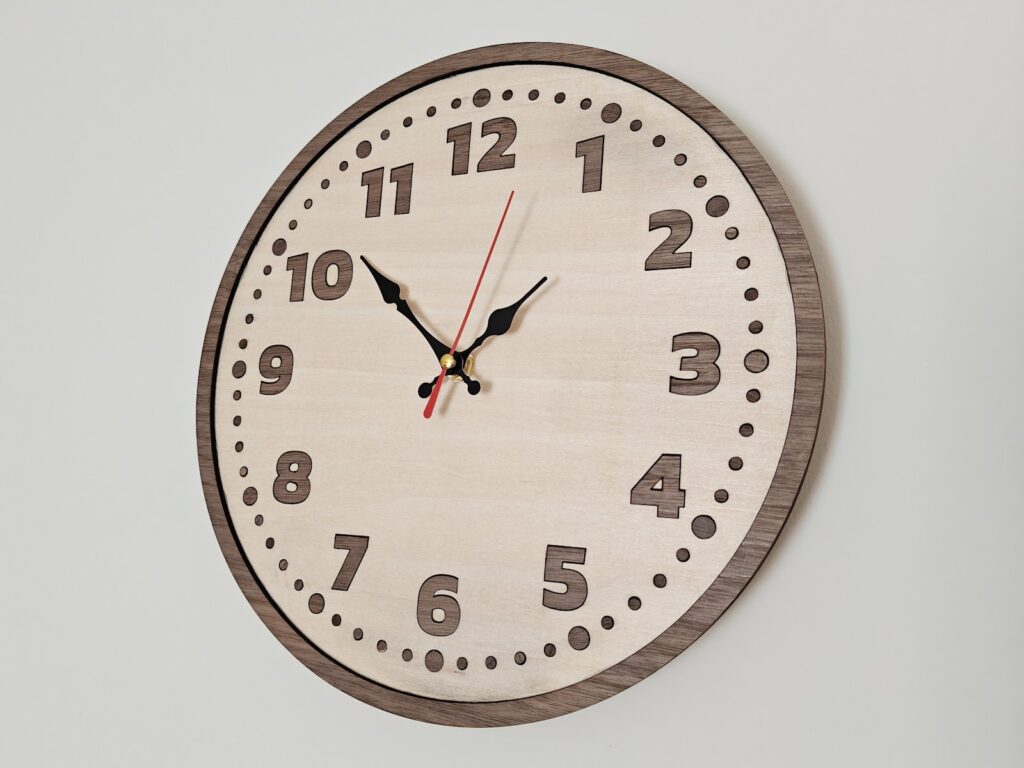

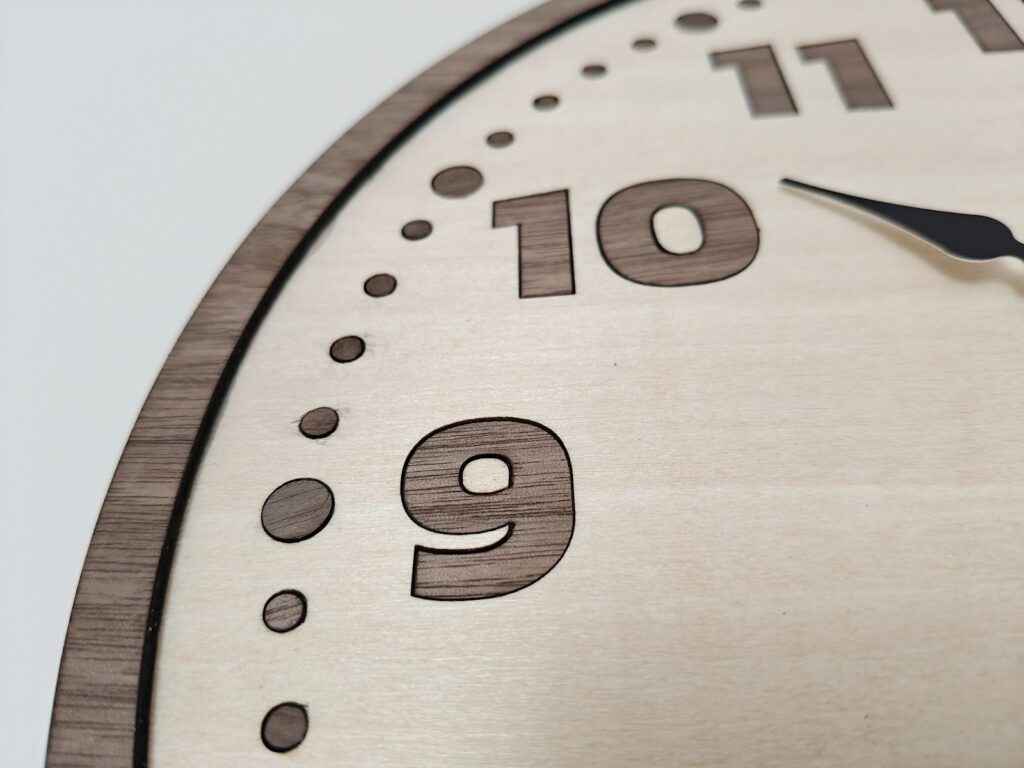

-Et pour finir une jolie horloge trouvée ici.

Réalisée en cp 3 mm clair et en cp 3 mm foncé, le tout découpé puis assemblé à la colle à bois.

Conclusion sur le TOOCAA L2  20W

En résumé, ce graveur laser constitue un excellent choix pour toute personne souhaitant se lancer dans des projets variés de gravure et de découpe. Avec une puissance de 20W, il se montre polyvalent et permet de graver sans difficulté une large gamme de matériaux, le tout à des vitesses très satisfaisantes. Côté découpe, il ne démérite pas : il peut bien sûr découper du contreplaqué, mais également de nombreux matériaux tendres. De quoi donner vie à vos plus belles créations. L’équipement reste relativement simple, mais la présence d’un caisson fermé et d’un système d’extraction des fumées représente, selon moi, un indispensable pour ce type de machine.

En bref, que vous soyez un amateur passionné ou un entrepreneur avec des besoins spécifiques en gravure et découpe laser, le TOOCAA L2 20W saura répondre à vos attentes. Pour ma part, j’apprécie ce modèle à la fois simple à utiliser et performant. Quelques améliorations pourraient toutefois être envisagées, comme le positionnement de la sortie d’extraction des fumées sur le côté plutôt qu’à l’arrière, et pourquoi pas l’ajout d’un autofocus pour encore plus de confort d’utilisation.

Cette machine laser est proposée au prix de 850 € pour la version 20 watts et 680 € pour la version 10 watts, avec des codes promotionnels disponibles sur Nozzler. Si votre objectif principal est la découpe, je vous recommande vivement d’opter pour la version 20W, nettement plus performante et qui vous fera gagner un temps précieux.

Merci à Toocaa et Nozzler pour leur confiance.

Jérôme

Dessinateur industriel et technicien en fabrication additive de métier. Passionné d’impression 3D, DIY, réparation, création … Dans le monde des Makers depuis 2012.
