Test du TOOCAA NOVA 20W

Bonjour à toutes et tous,

Aujourd’hui, je vous propose de découvrir une nouvelle machine laser de bureau au format compact, qui se distingue avant tout par sa grande simplicité d’utilisation. L’ensemble a été pensé pour accompagner l’utilisateur à chaque étape, de la préparation du projet jusqu’à sa réalisation finale.

Naturellement orientée vers les débutants, cette machine ne se limite toutefois pas à ce public et saura également séduire des utilisateurs plus expérimentés. Je vous invite donc à découvrir mon test complet de cette machine cohérente et bien conçue, intégrant de nombreuses astuces visant à faciliter son usage au quotidien. Ici, l’approche est clairement plug & play.

La marque

TOOCAA est une marque encore jeune, lancée en 2022, mais elle a déjà une belle histoire derrière elle. Avant de se lancer dans le monde du laser, elle était connue sous le nom d’ELECFREAKS, une marque spécialisée dans le matériel open source, notamment autour de l’Arduino et de l’électronique.

Avec TOOCAA, l’équipe a pris un nouveau virage, en se concentrant sur des graveurs et découpeurs laser de bureau, pensés pour les créateurs, les bricoleurs et les pros. Des machines comme le L2 – que je vous présentais il y a quelques mois – ou le NOVA, misent sur un équilibre entre performances, sécurité et simplicité d’utilisation, tout en s’appuyant sur un écosystème complet d’accessoires et de solutions logicielles pour accompagner vos projets.

Sécurité

Naturellement, lorsqu’on aborde le sujet des lasers, la sécurité est primordiale.

En effet, il existe des risques qu’il faut prendre en considération :

• Le port de lunettes de protection adaptées est généralement indispensable. Toutefois, dans le cas présent, la machine est entièrement carénée : l’ouverture du capot entraîne l’arrêt immédiat du processus de gravure. C’est pour cette raison que Toocaa n’a pas fourni de lunettes, celles-ci devenant superflues dans ce contexte d’utilisation sécurisée.
• Assurer une évacuation adéquate des fumées vers l’extérieur ou à travers un système de filtration dédié.
• Surveiller attentivement la machine pendant les opérations de gravure et de découpe, car le risque d’incendie est bien réel.
• Enfin, il est crucial de ne pas graver n’importe quel matériau, certains étant incompatibles, voire dangereux.

Il incombe à chacun de se renseigner correctement avant toute utilisation.

Unboxing et montage du TOOCAA NOVA 20W

Sans plus attendre, voyons le contenu de ce carton en vidéo !

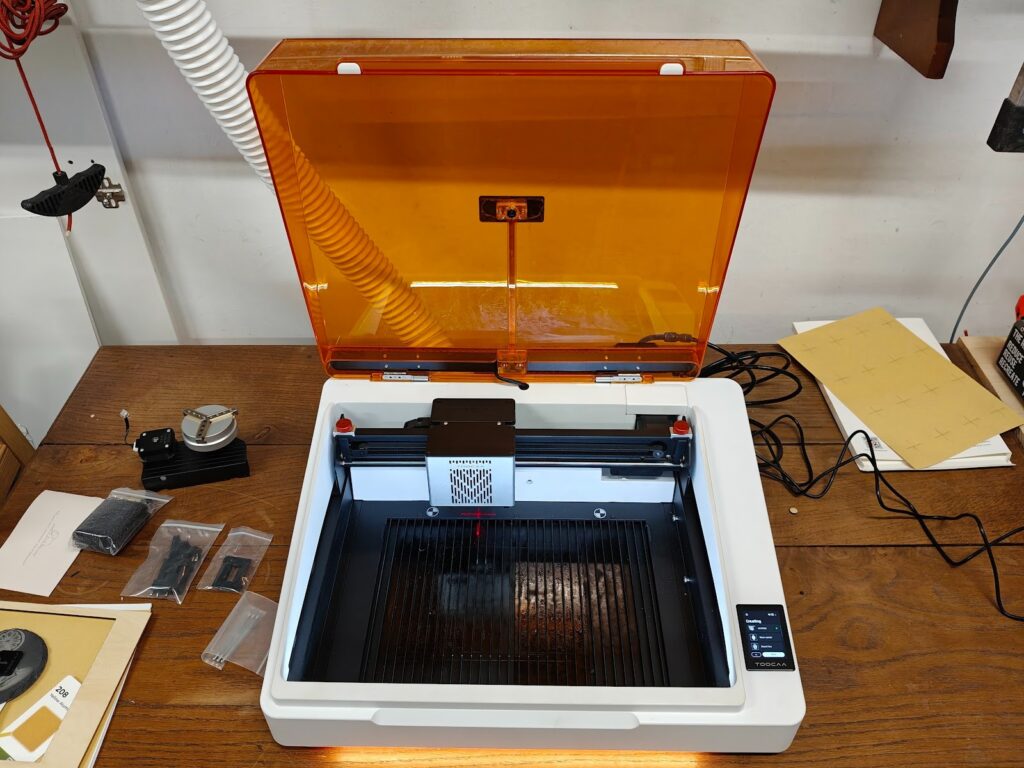

Dès le déballage, on comprend que Toocaa a clairement misé sur une expérience plug and play. La machine arrive entièrement assemblée, ou presque, et peut être opérationnelle en une quinzaine de minutes seulement.

Concrètement, il suffit de fixer le module laser à l’aide des deux vis fournies, de raccorder l’Air Assist ainsi que le tuyau d’évacuation des fumées, puis de brancher l’alimentation.
Une fois ces étapes réalisées, la machine est prête à l’emploi.

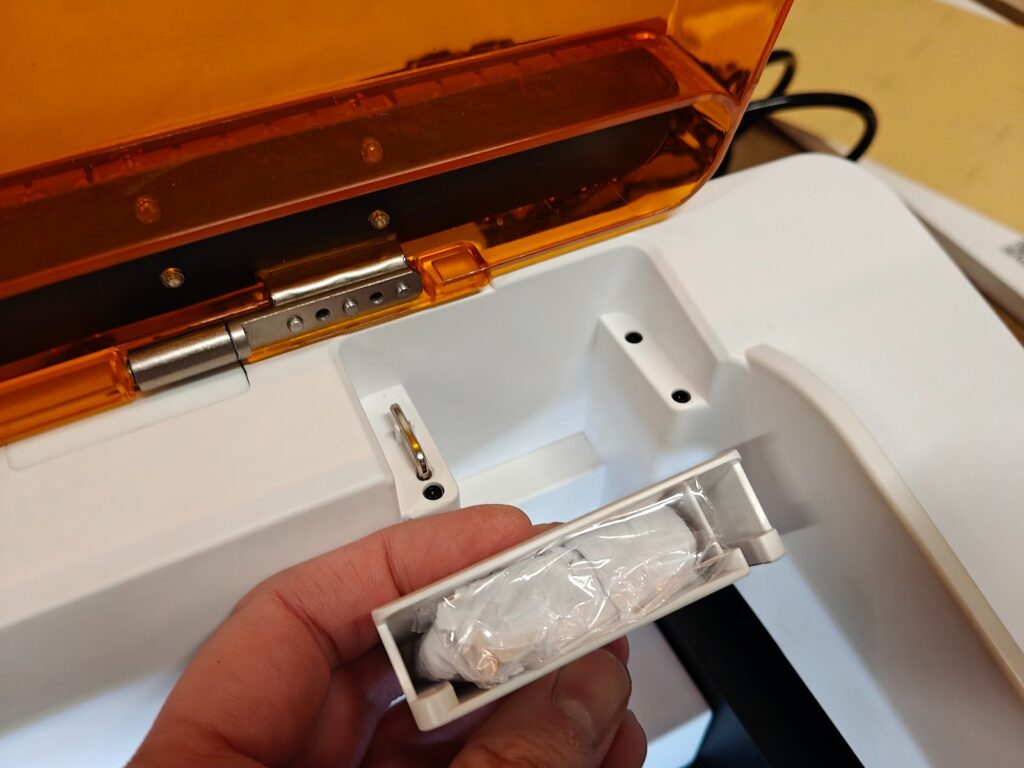

Pour le montage du module laser vous trouverez la clé dans la petite boîte à outils située dans le coin supérieur droit, elle est accompagnée d’une chiffonnette pour l’entretien.

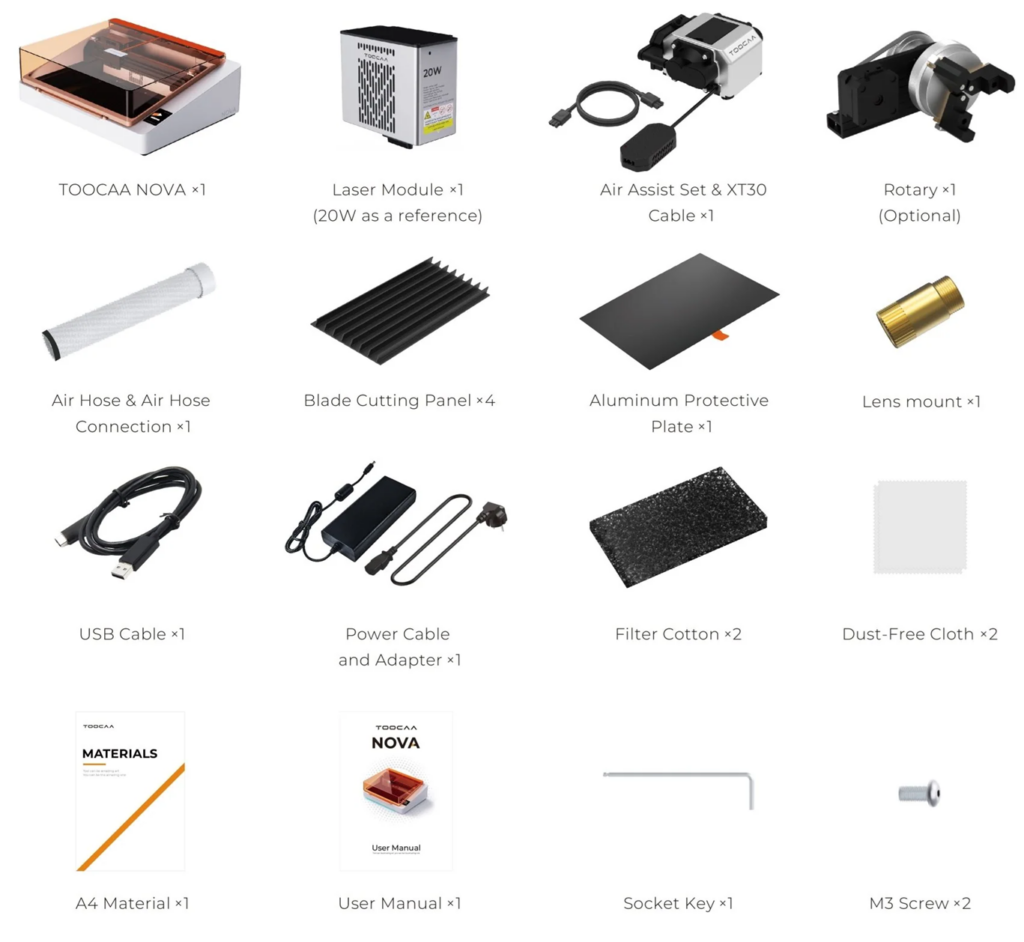

En déballant le colis, vous trouverez une boîte contenant: deux feuilles de papier craft. deux plaques de CP 3mm, deux médaillons alu anodisés, trois cartes d’identification des matériaux servant à la reconnaissance par le biais de la caméra.

Les caractéristiques du TOOCAA NOVA 20W

• Type de laser : 20W Diode
• Puissance électrique : 20W (24V ⎓3.5A)
• Taille du faisceau : 20W : 0.15 x 0.15 mm
• Zone de travail : 297*210 mm (A4)
• Vitesse maximum : 36000 mm/min (600 mm/s)
• Poids de la machine : 8.27kg
• Dimensions de la machine : 513*402*180 mm
• Interfaces de connexion : USB/WIFI

Ce laser est entièrement compatible avec le logiciel propriétaire “Toocaa Studio”, dans lequel il bénéficie d’une intégration complète renforçant encore l’approche plug and play.
Il reste également compatible avec le logiciel tiers LightBurn, bien connu des utilisateurs plus avancés.

Le TOOCAA NOVA 20W dans le détail

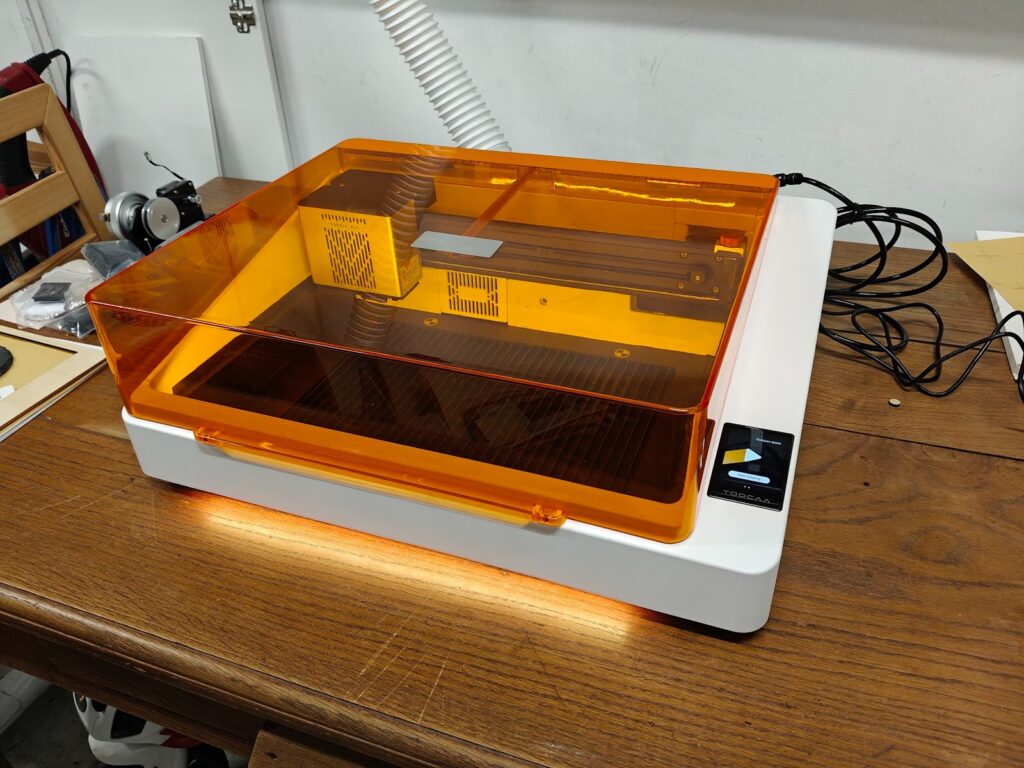

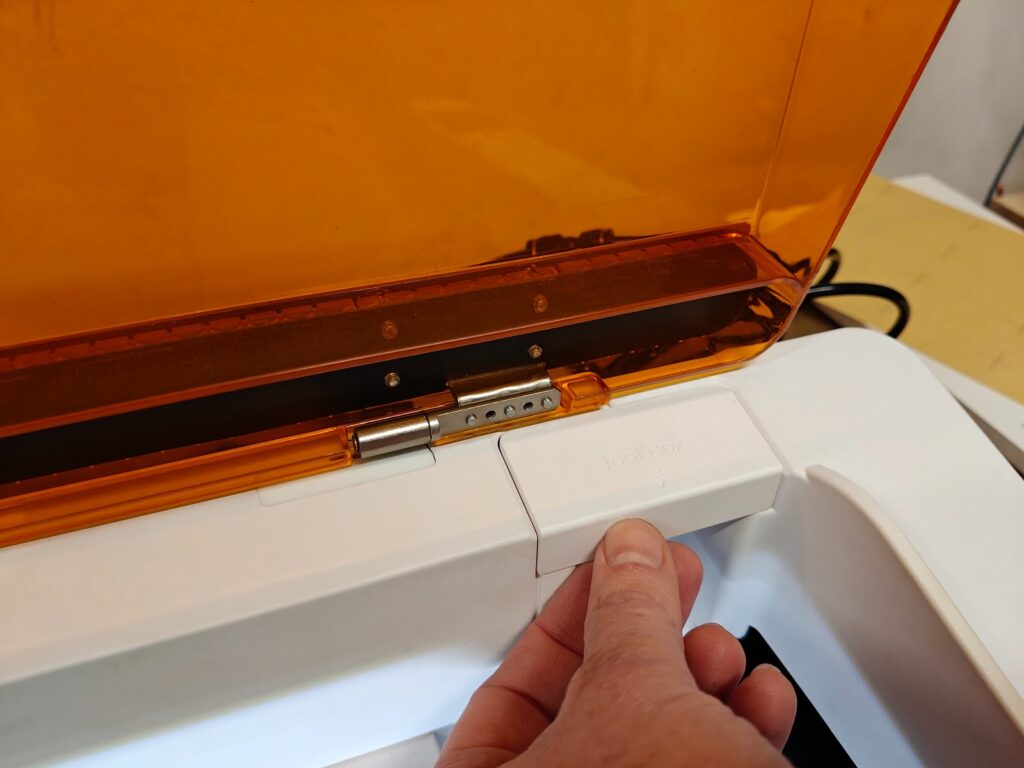

L’ensemble se compose d’une base surmontée d’un capot articulé sur charnières. Les coques sont réalisées en plastique, tandis que le capot orange translucide offre une visibilité directe sur les opérations en cours tout en assurant une protection efficace de l’utilisateur contre le rayonnement laser.

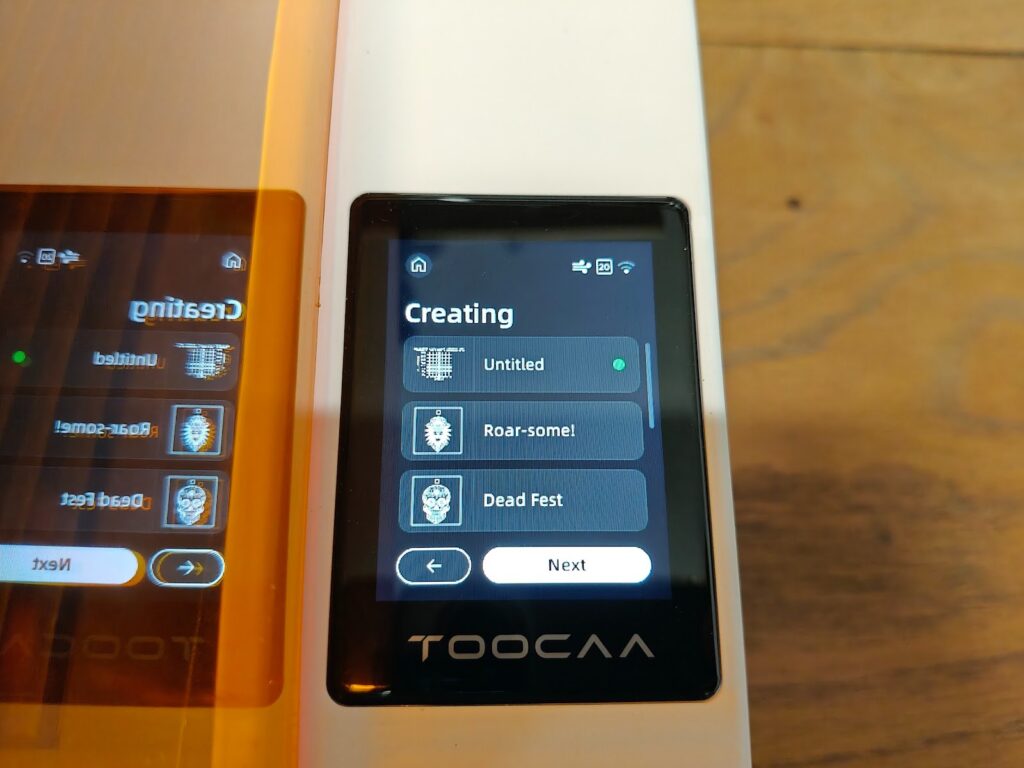

L’écran tactile permet de guider l’utilisateur pas à pas dans l’utilisation de la machine, qu’elle soit reliée à un PC en USB, WIFI ou bien en mode complètement autonome, en utilisant la mémoire interne.

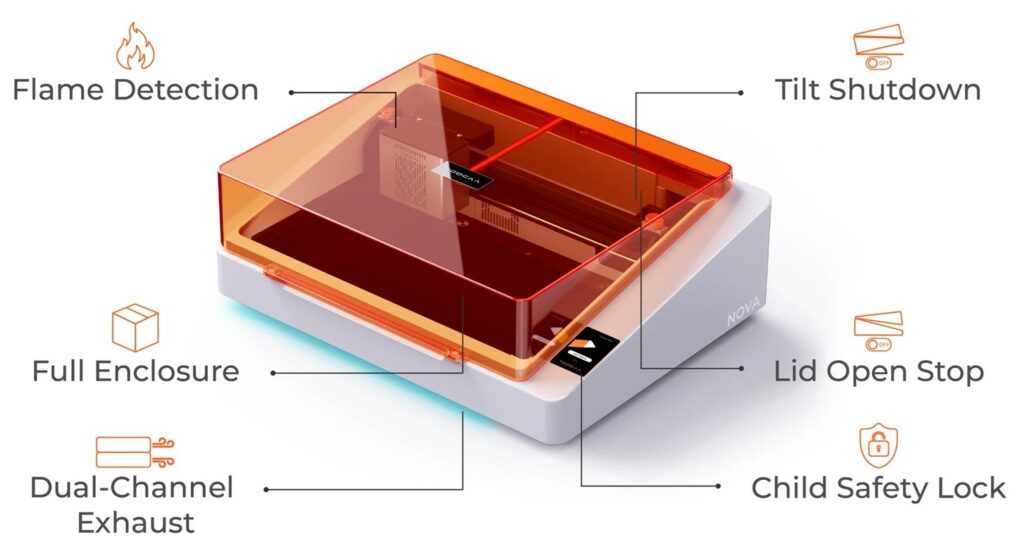

Côté sécurité, le Nova dispose d’un équipement complet : détection d’incendie, capteur d’inclinaison et arrêt automatique du fonctionnement dès l’ouverture du capot.

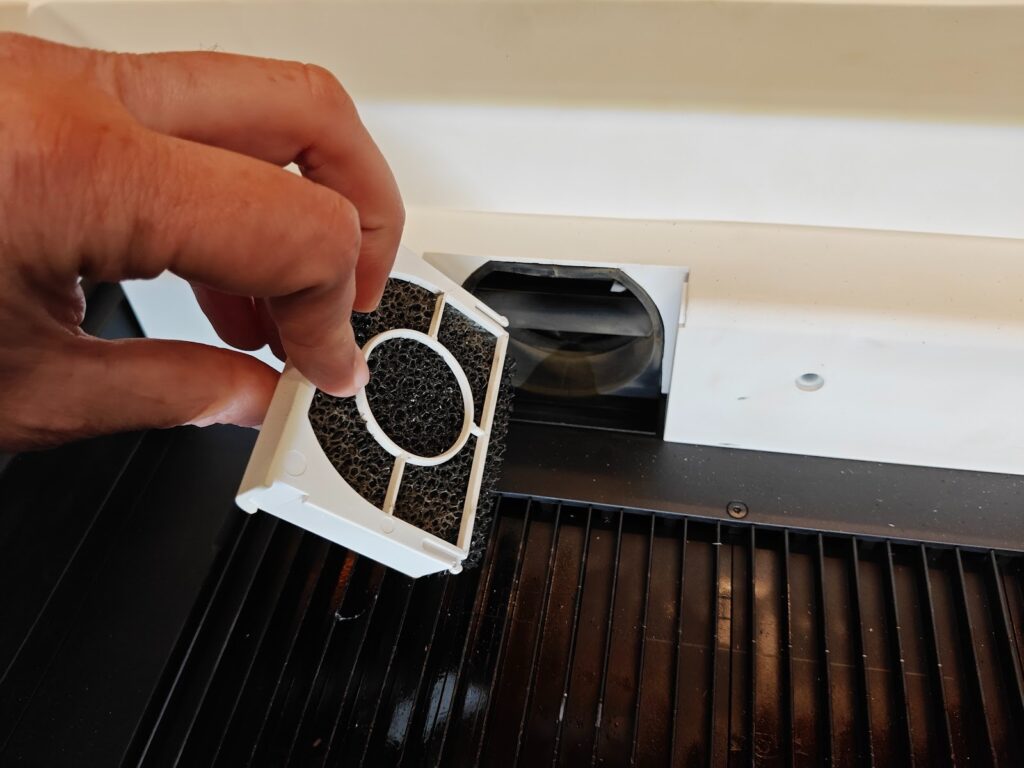

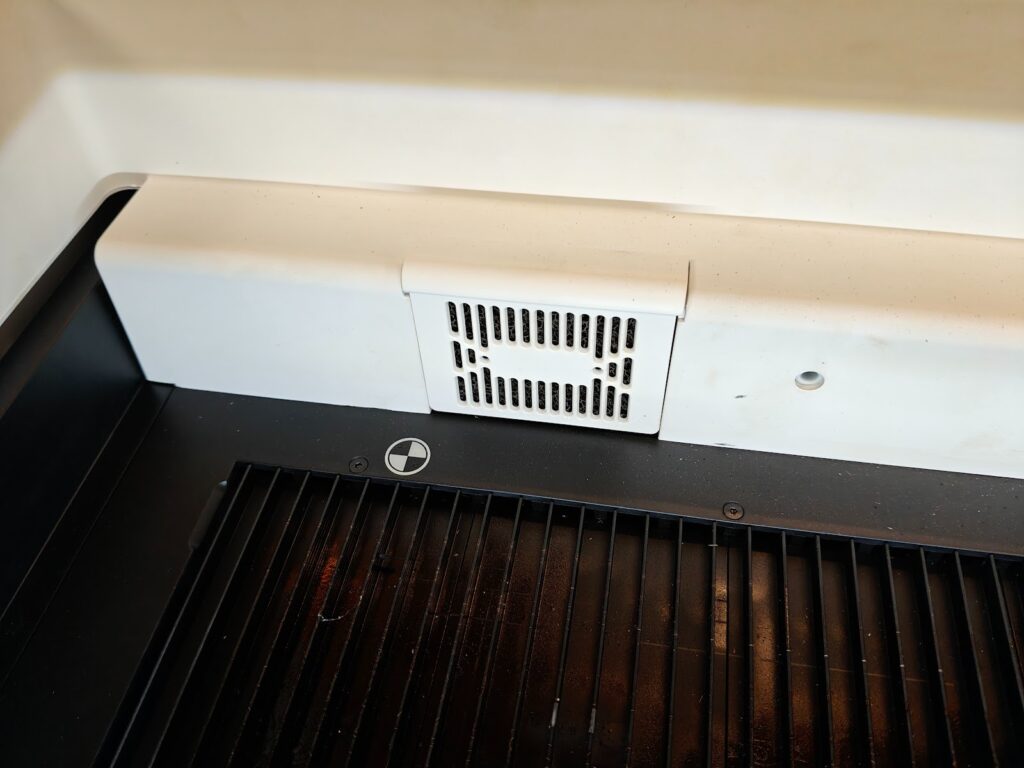

La ventilation forcée est très efficace malgré son petit diamètre de 60mm, elle fait parfaitement le boulot, démarre automatiquement au début de la gravure et s’arrête à la fin pour le bien de nos oreilles.

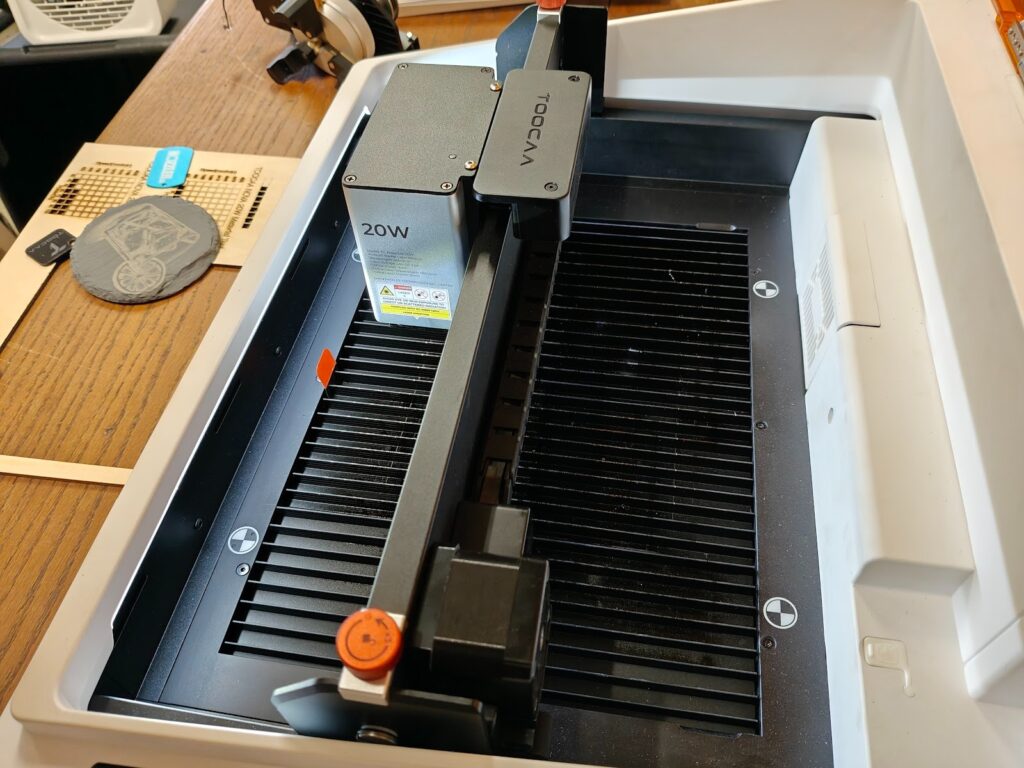

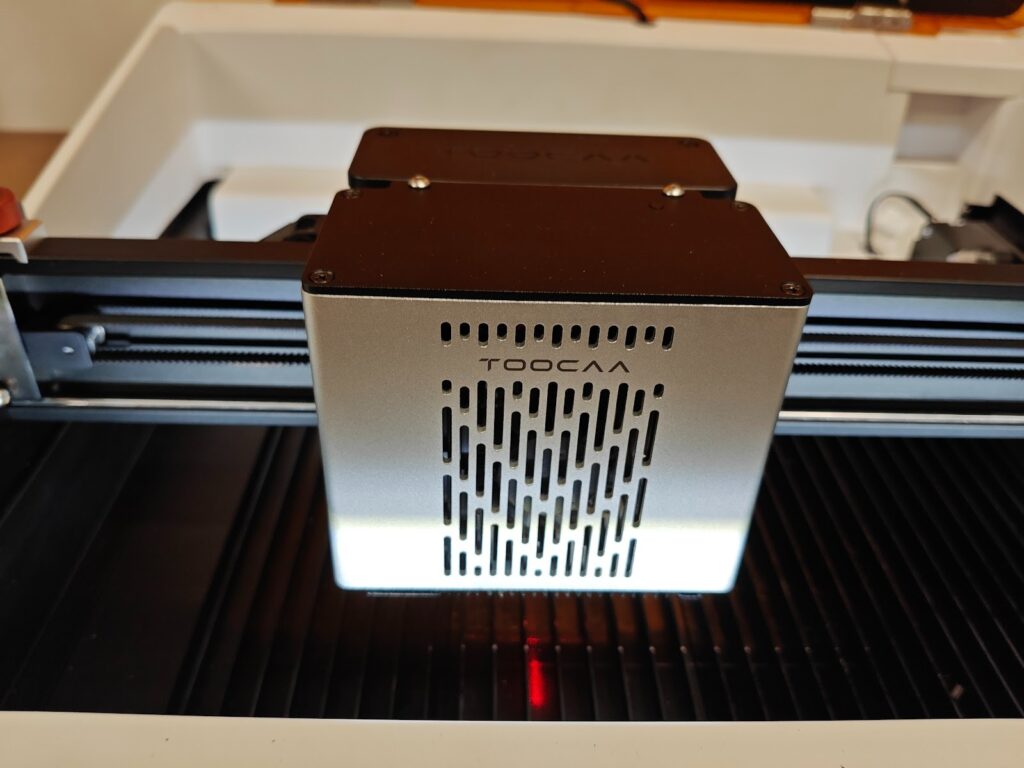

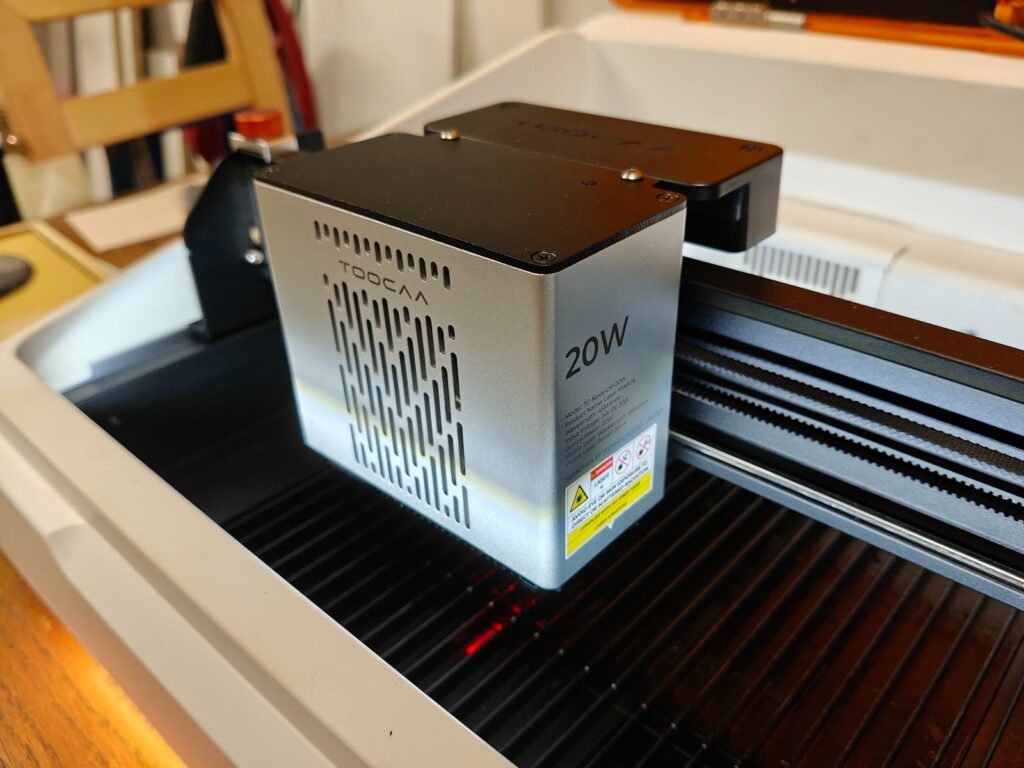

À l’intérieur du caisson, nous trouvons le module 20W avec autofocus, ainsi qu’un éclairage Led très efficace, cet éclairage sera directement allumé dès la mise sous tension du laser.

À l’intérieur du capot, directement au-dessus de la zone de travail, se trouve une caméra dédiée au positionnement précis des gravures et des découpes sur les objets à personnaliser. Son fonctionnement est entièrement automatique, avec un rafraîchissement de l’image à chaque fermeture du capot.

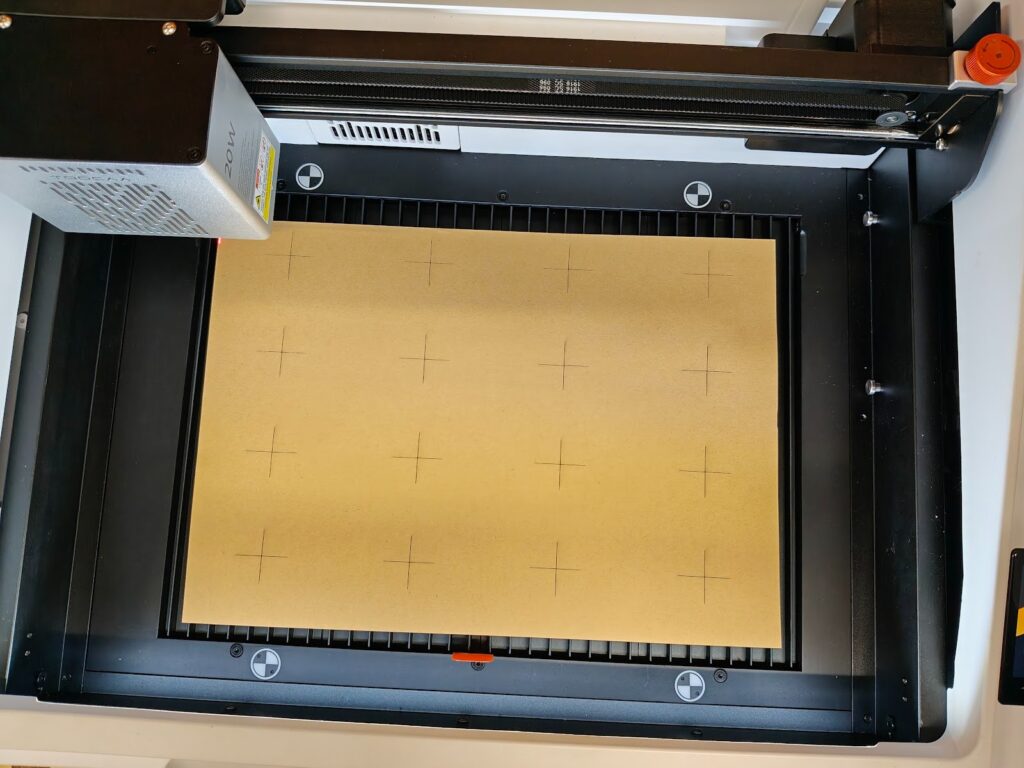

Il conviendra de procéder à sa calibration, avant utilisation à l’aide d’un papier kraft fourni, la procédure est entièrement automatique grâce au logiciel TOOCAA studio.

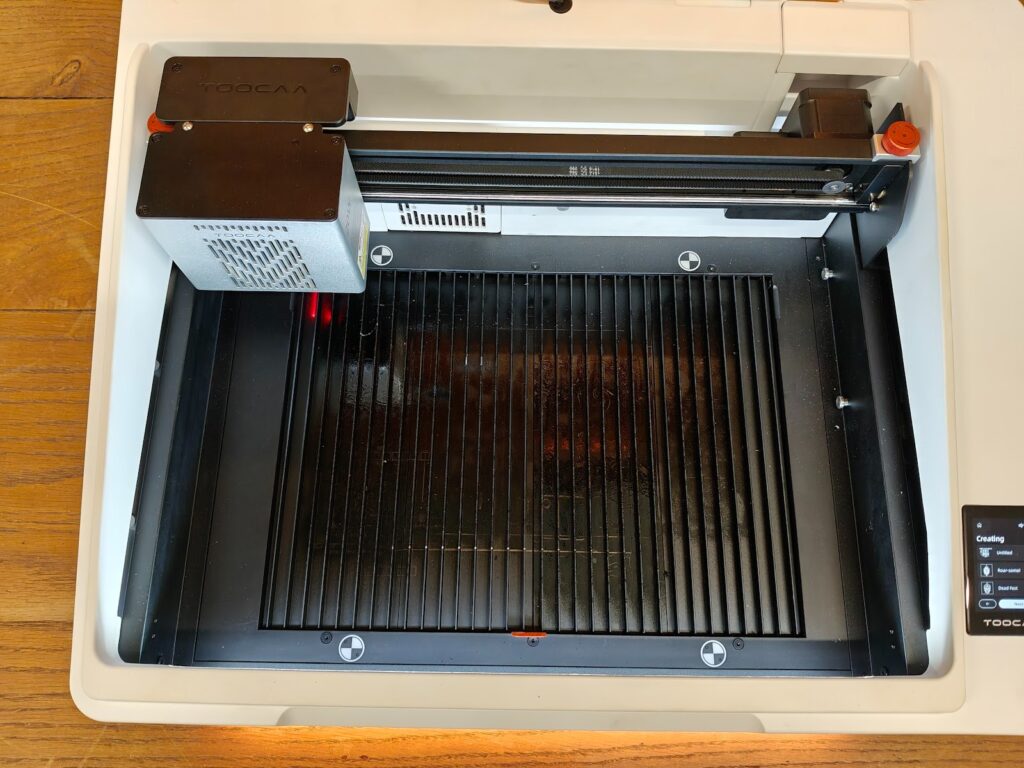

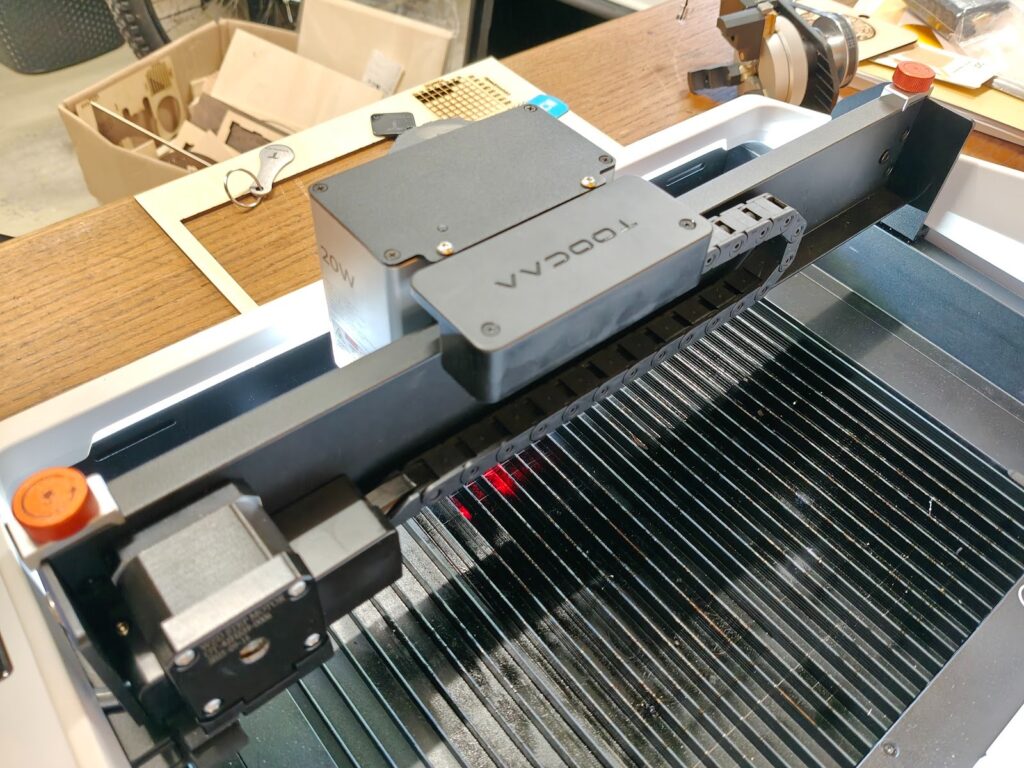

Au niveau des axes, l’intégration des câbles et de l’Air Assist est particulièrement soignée : rien ne dépasse, l’ensemble est propre et harmonieux. Un beau travail de conception, bravo Toocaa.

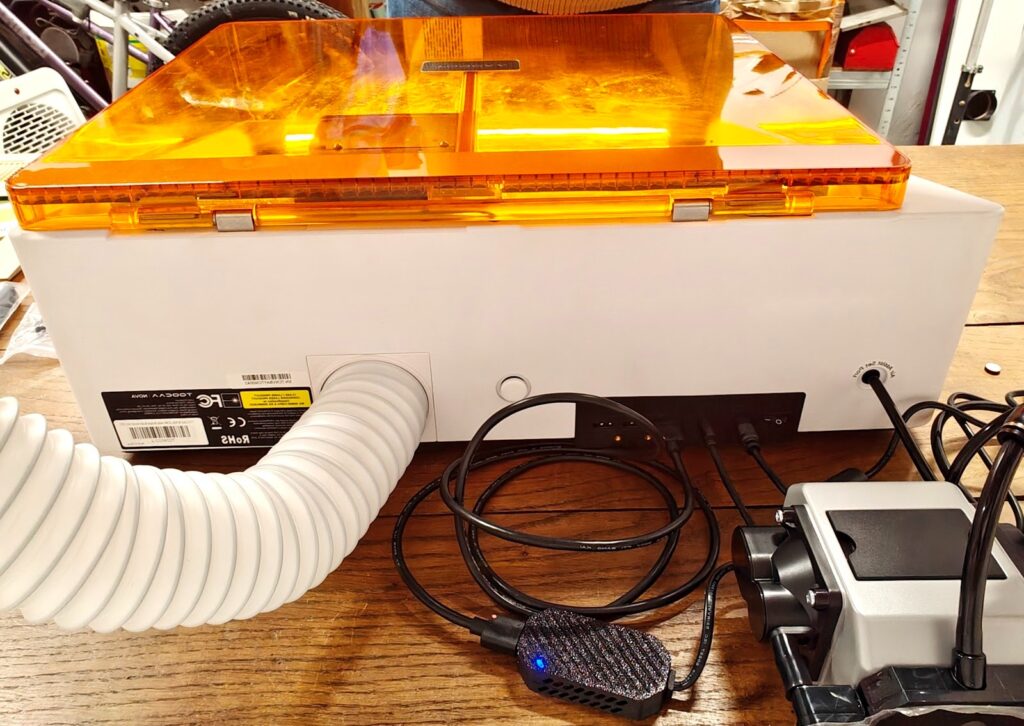

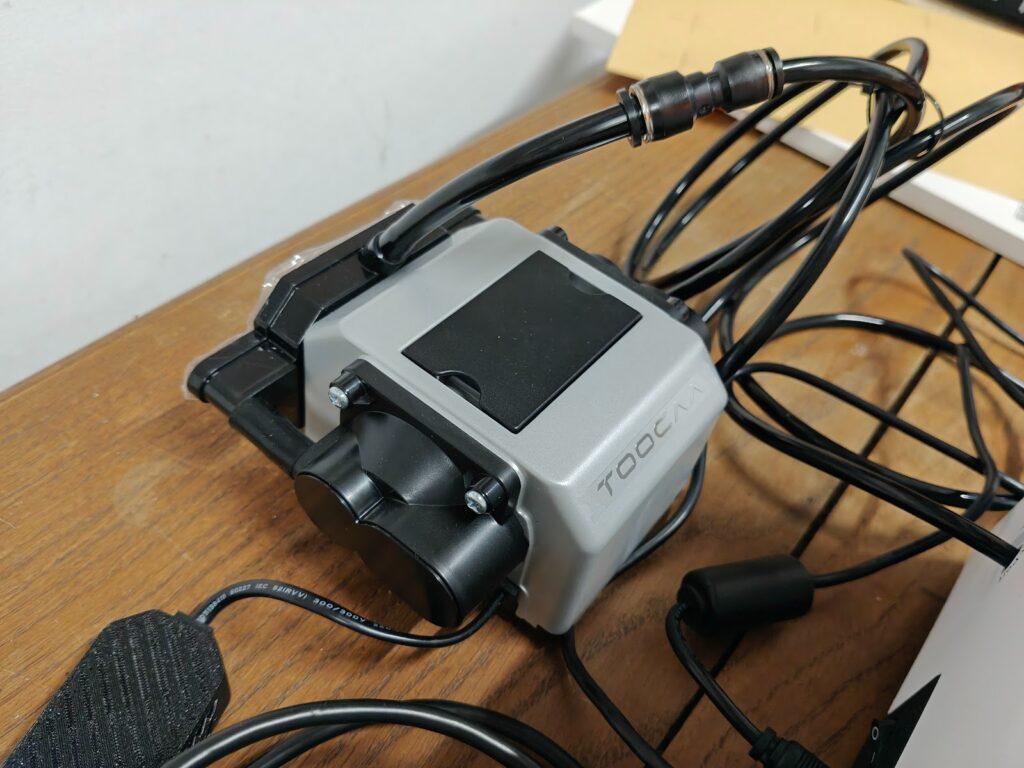

Le système d’Air Assist branché à l’arrière de la machine, est semblable à celui du L2 cependant celui-ci est activé automatiquement lorsqu’il est nécessaire. Autre point appréciable : son alimentation est directement prise en charge par le NOVA, évitant ainsi l’utilisation d’une multiprise, contrairement au L2.

Tests du TOOCAA NOVA 20W

Le premier test est issu de la mémoire de la machine, il y en a plusieurs au choix.

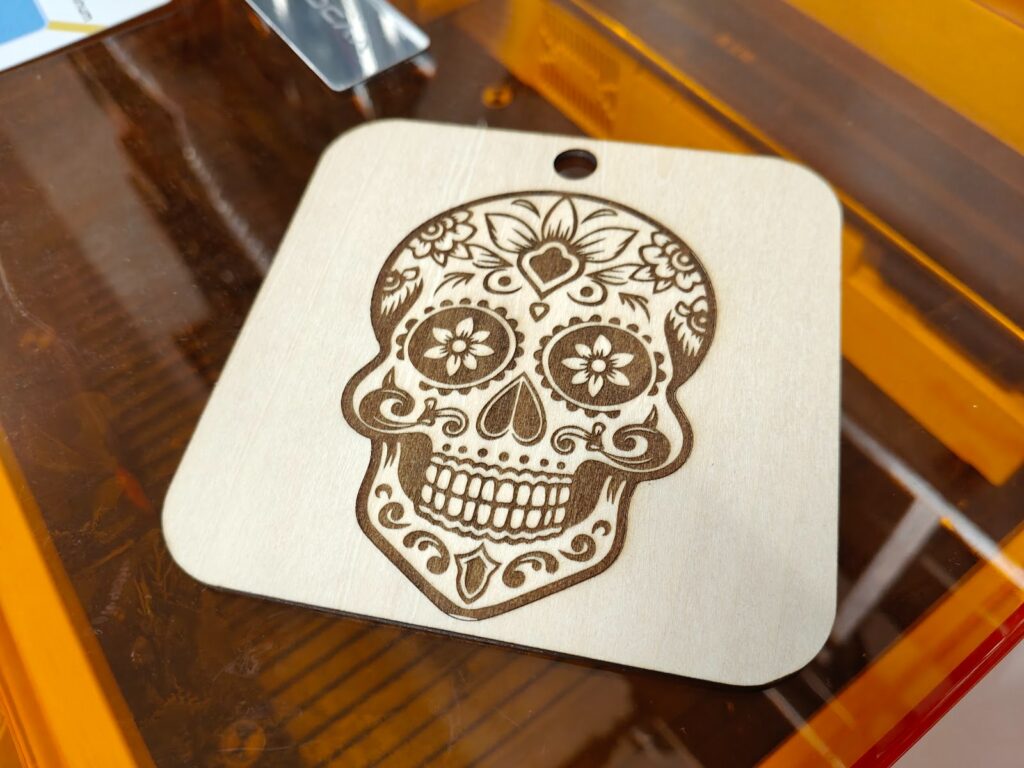

J’ai choisi cette plaque “tête de mort” sur CP 3mm

Le résultat est impeccable mise à part ce petit manque de gravure au bout du menton, je ne sais pas ce qu’il s’est passé, sûrement un défaut du fichier…

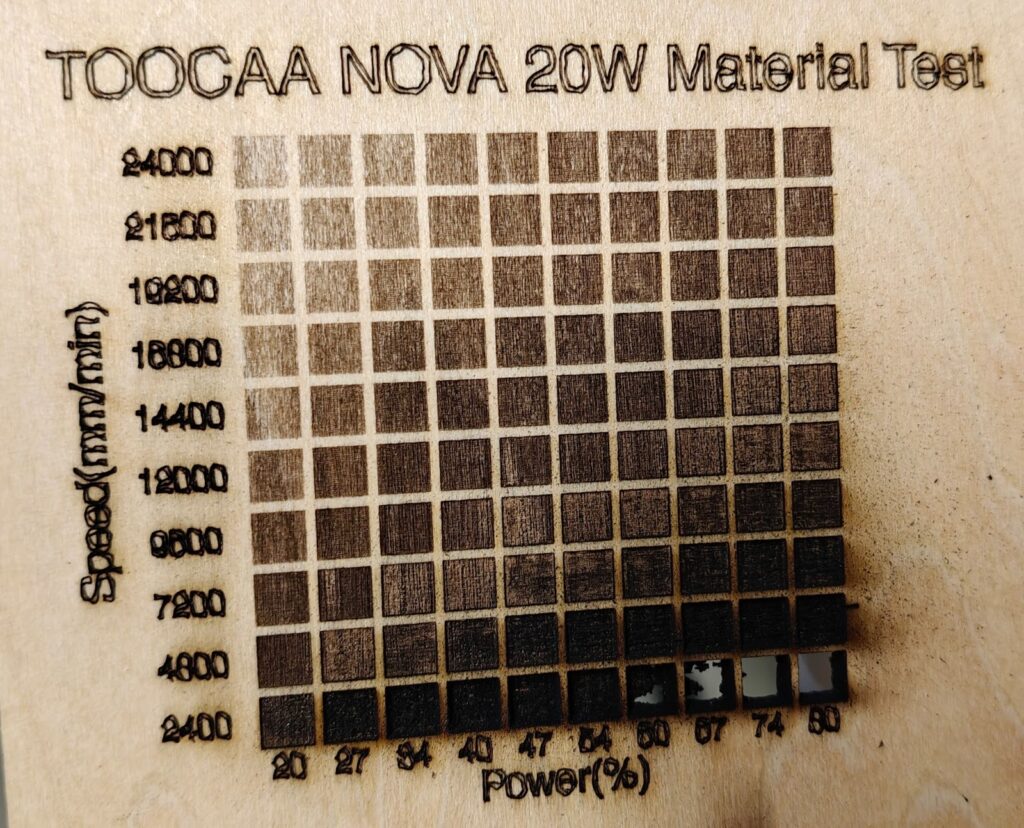

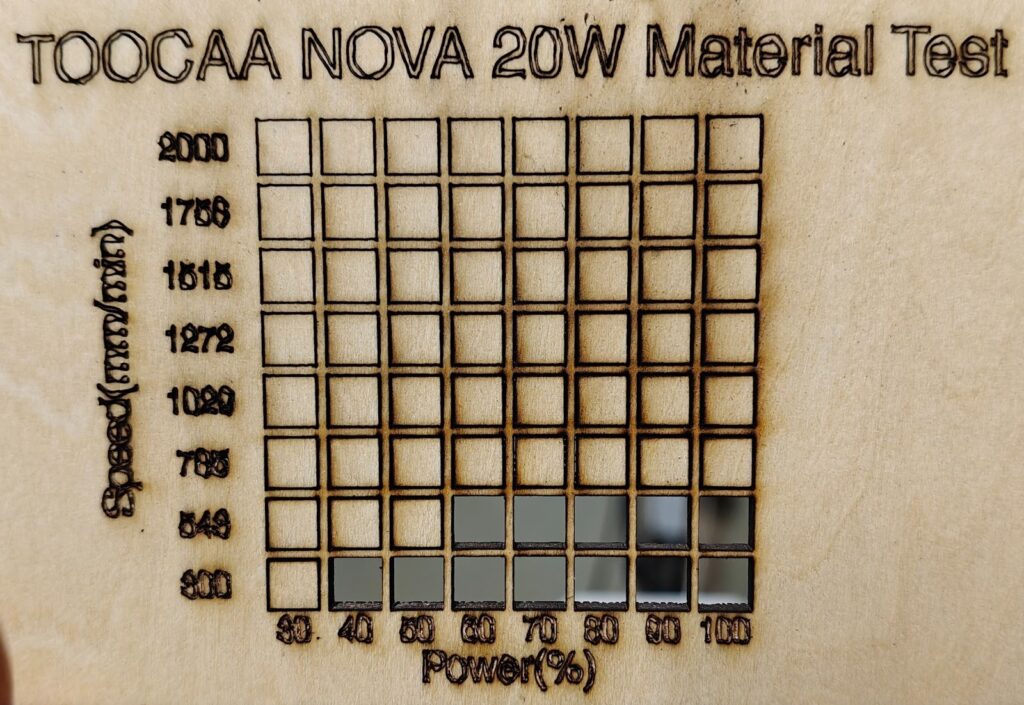

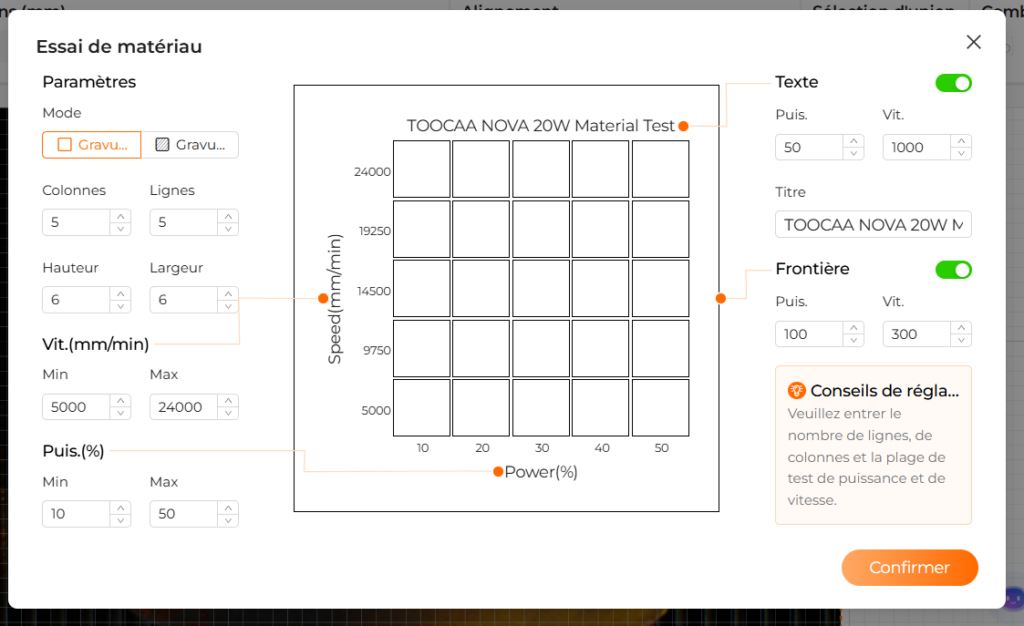

J’ai ensuite réalisé des grilles de tests en gravure et en découpe sur du contreplaqué de 3 mm. Le logiciel Toocaa Studio permet désormais de les réaliser de manière simple et très intuitive.

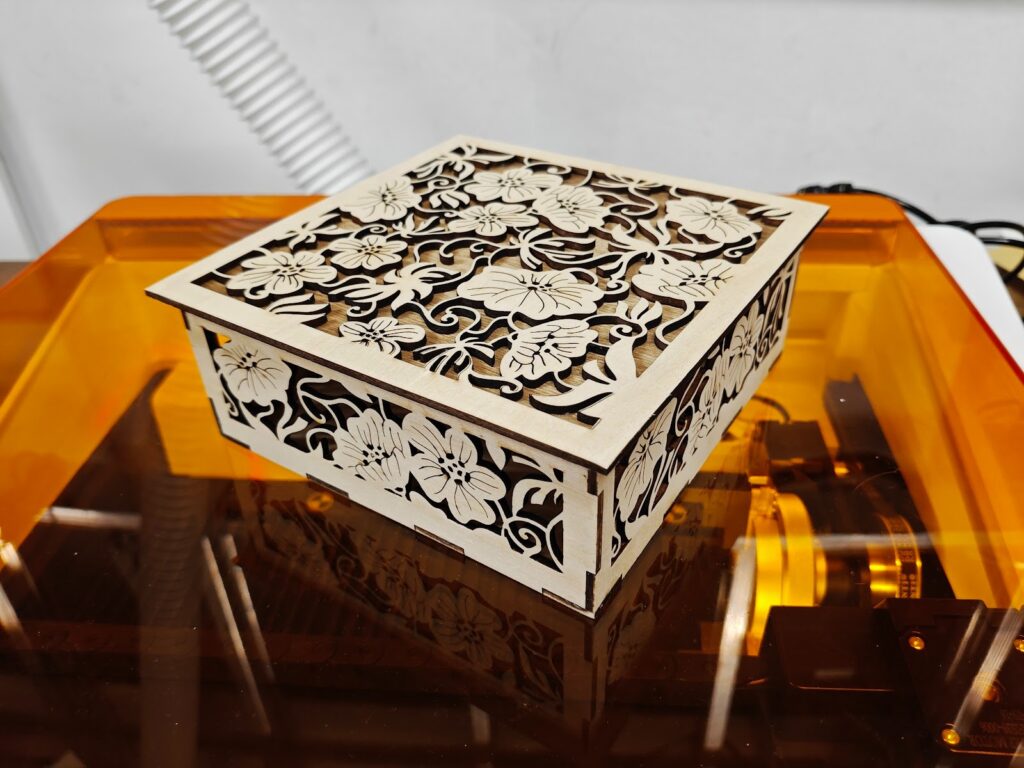

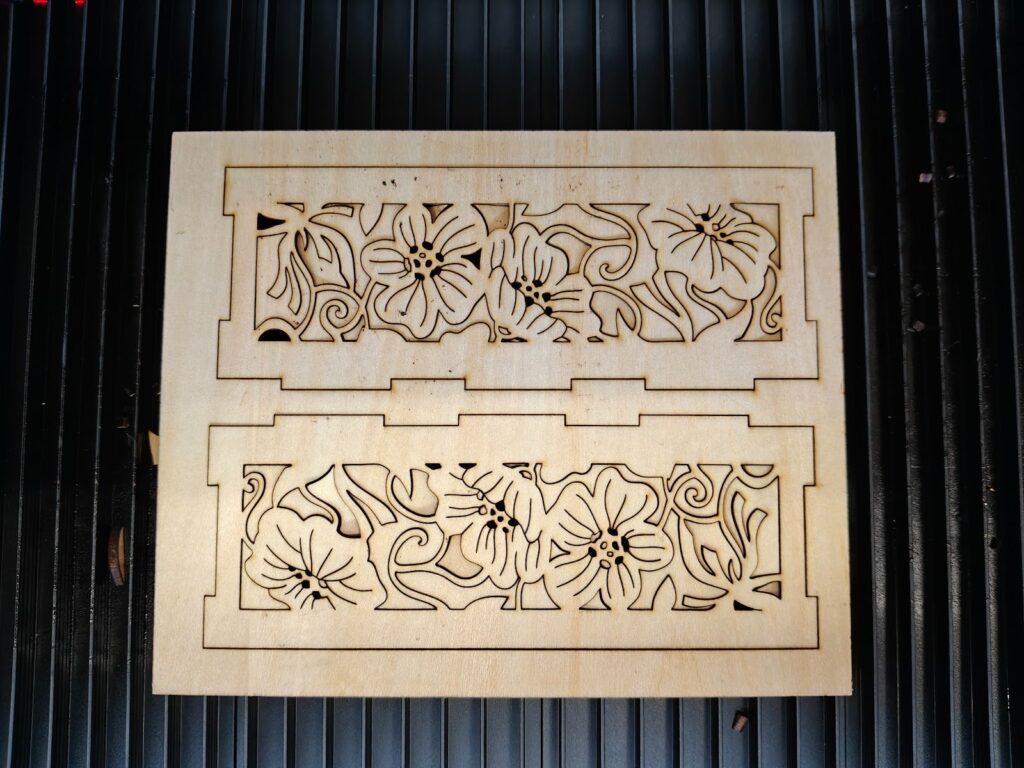

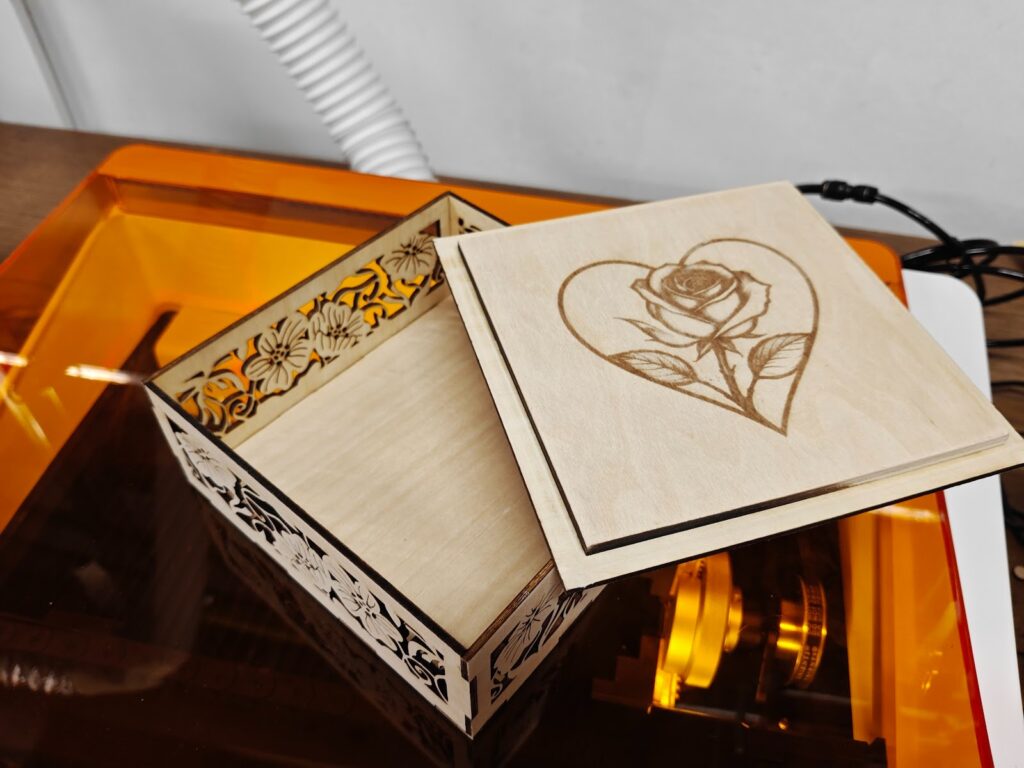

Ensuite, je me suis attaqué à un petit projet de boîte ajourée en CP 3mm. Le fichier en .dxf n’était pas adapté à cette épaisseur de contreplaqué, je l’ai donc redimensionné. Fichier disponible ici.

Les paramètres utilisés sont ceux préréglés dans le logiciel TOOCAA studio.
Puissance 100 % et vitesse de 500 mm/min en une passe.

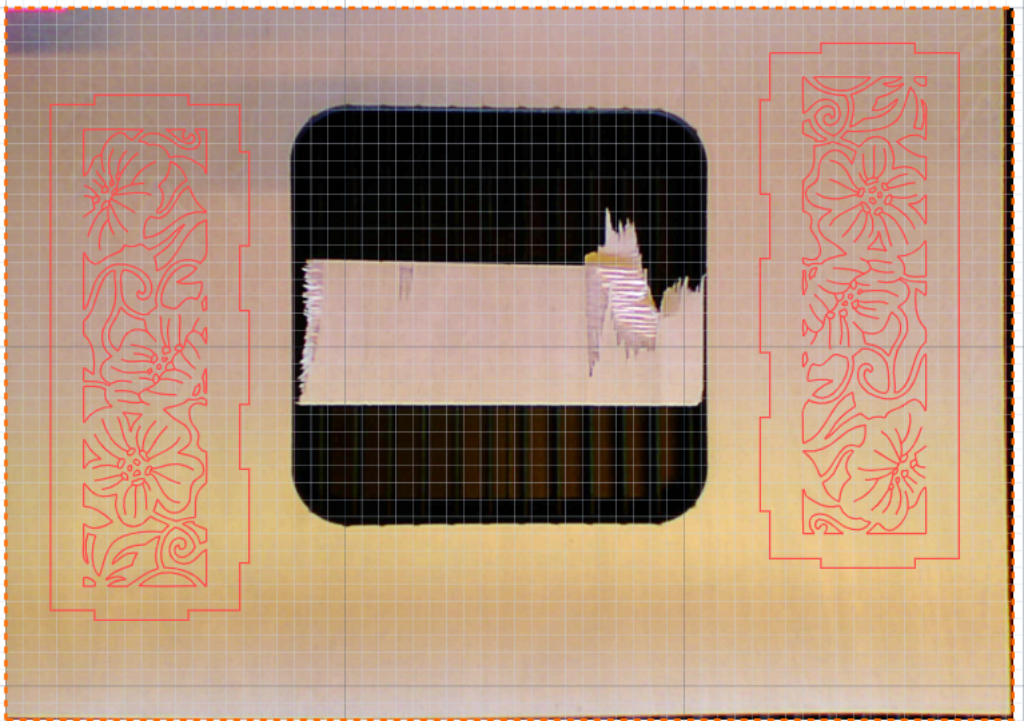

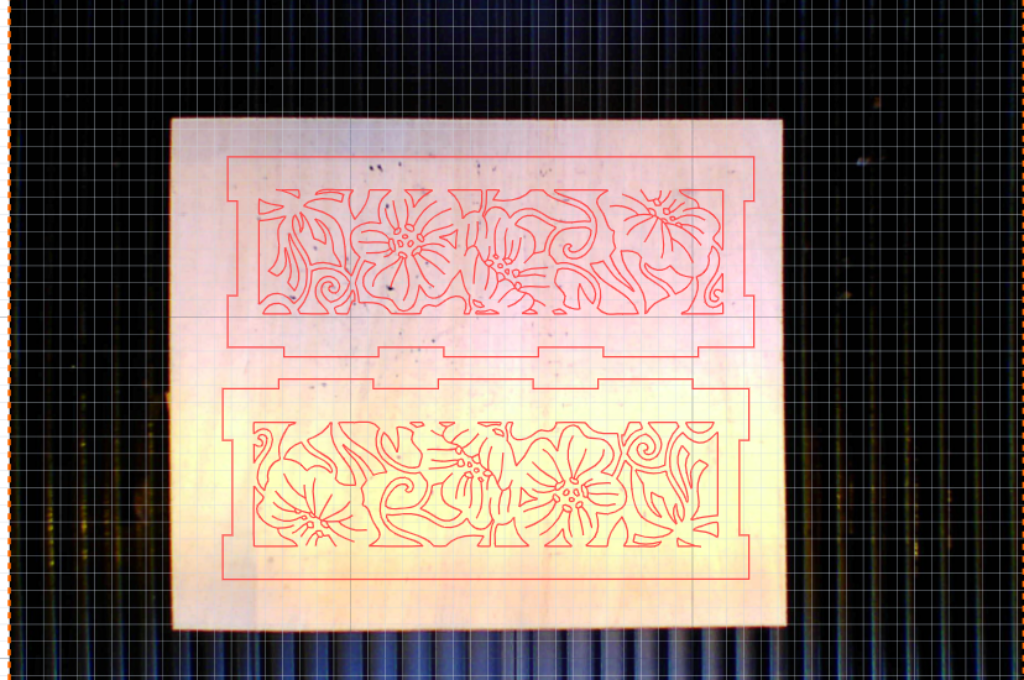

On aligne à l’aide de la caméra, c’est vraiment pratique.

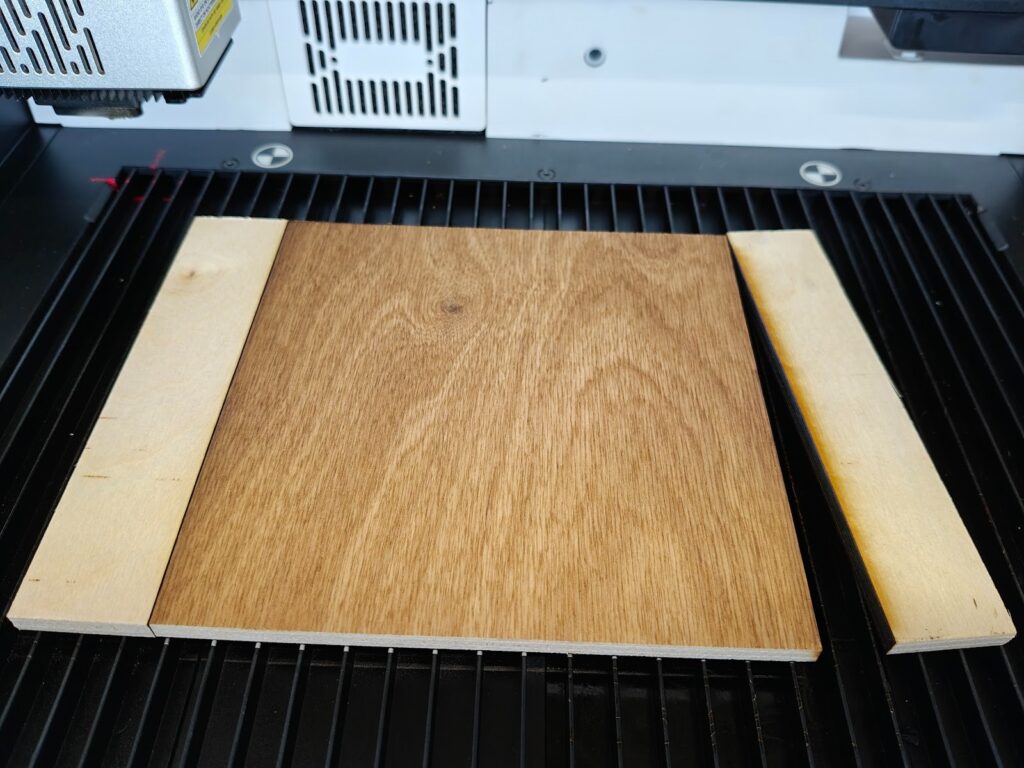

Dans ce cas précis, il a été nécessaire d’ajouter un morceau de contreplaqué dans l’ouverture de la plaque, la tête du laser venant palper la surface afin d’effectuer l’autofocus au centre de la zone à graver…

j’ai réalisé le dessous du couvercle en CP de 6mm. Pour la découpe, j’ai utilisé les mêmes paramètres que pour le 3mm, mais en réalisant deux passes. Je l’ai ensuite gravé sur toute la surface pour avoir un aspect plus sombre.
Puissance 100 % et vitesse de 24000 mm/min

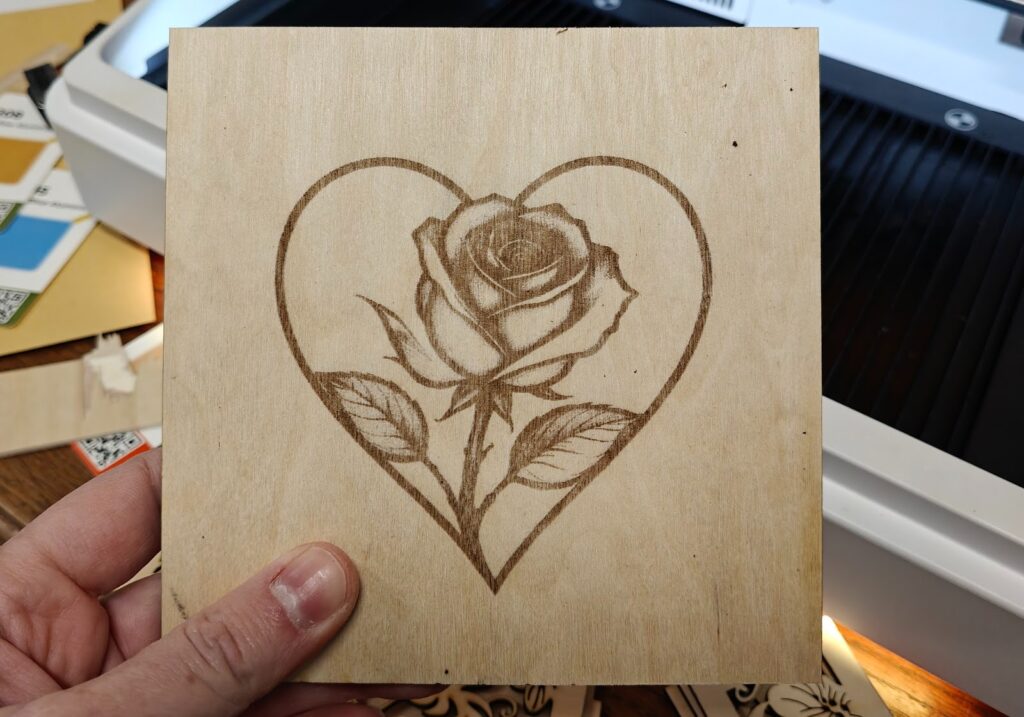

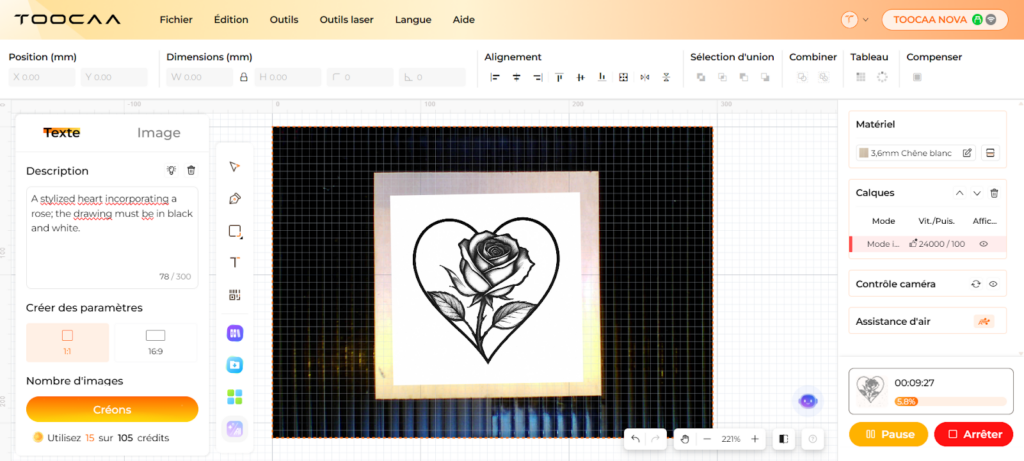

Sur l’autre face, j’ai utilisé le module TOOCAA Génie intégré à TOOCAA studio, qui utilise l’IA pour générer des images à partir de texte. J’ai ainsi obtenu une jolie rose dans un cœur.
Puissance 100 % et vitesse de 24000 mm/min

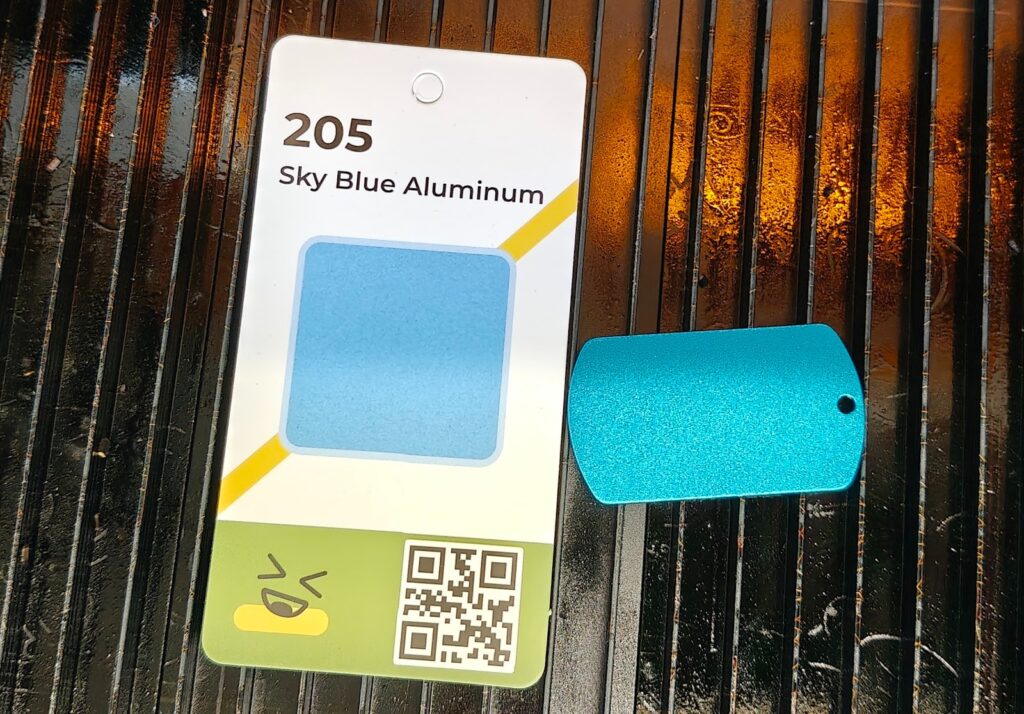

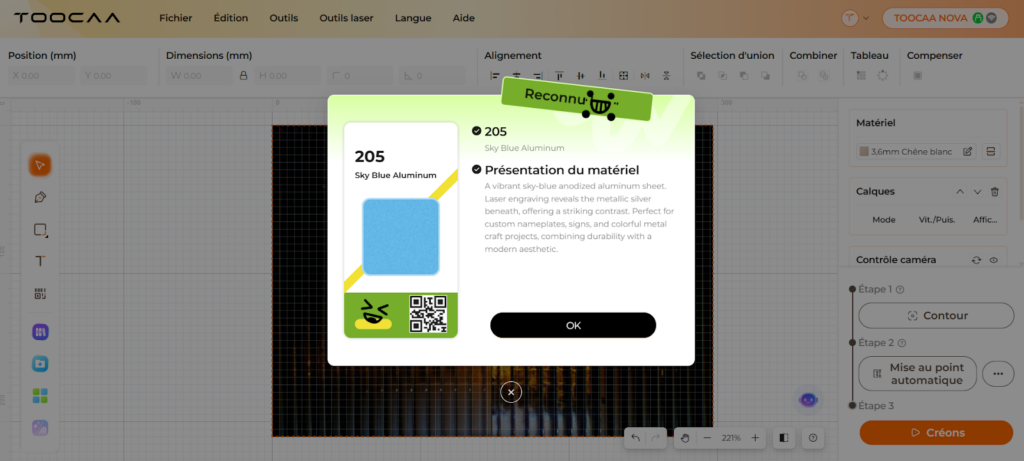

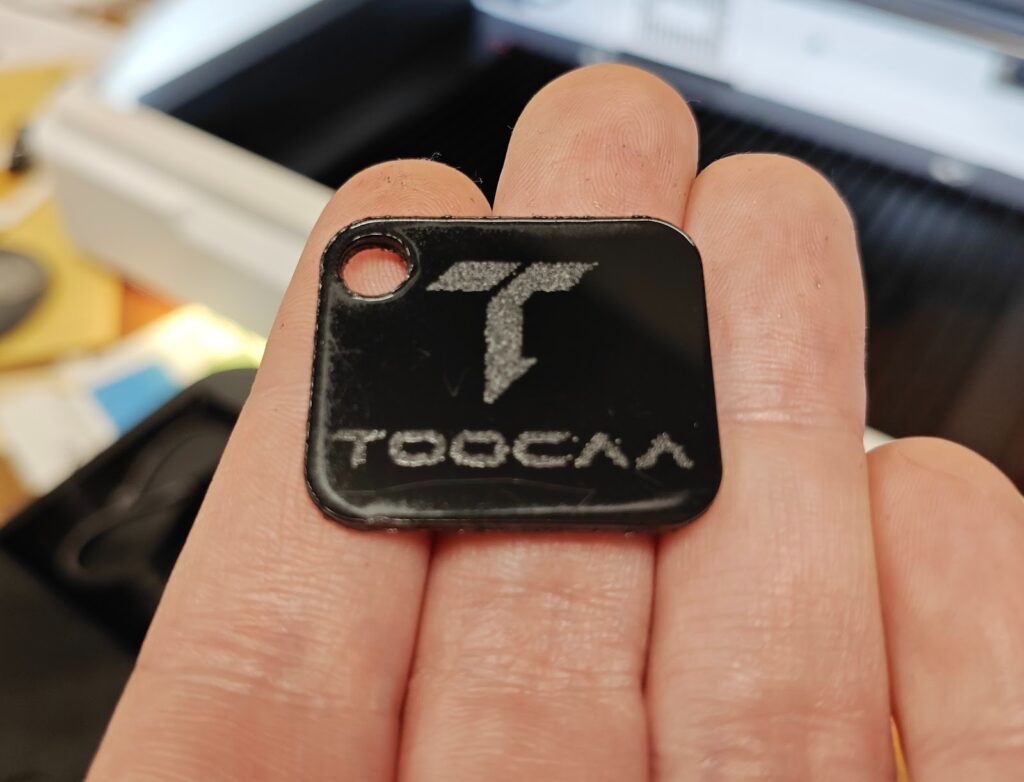

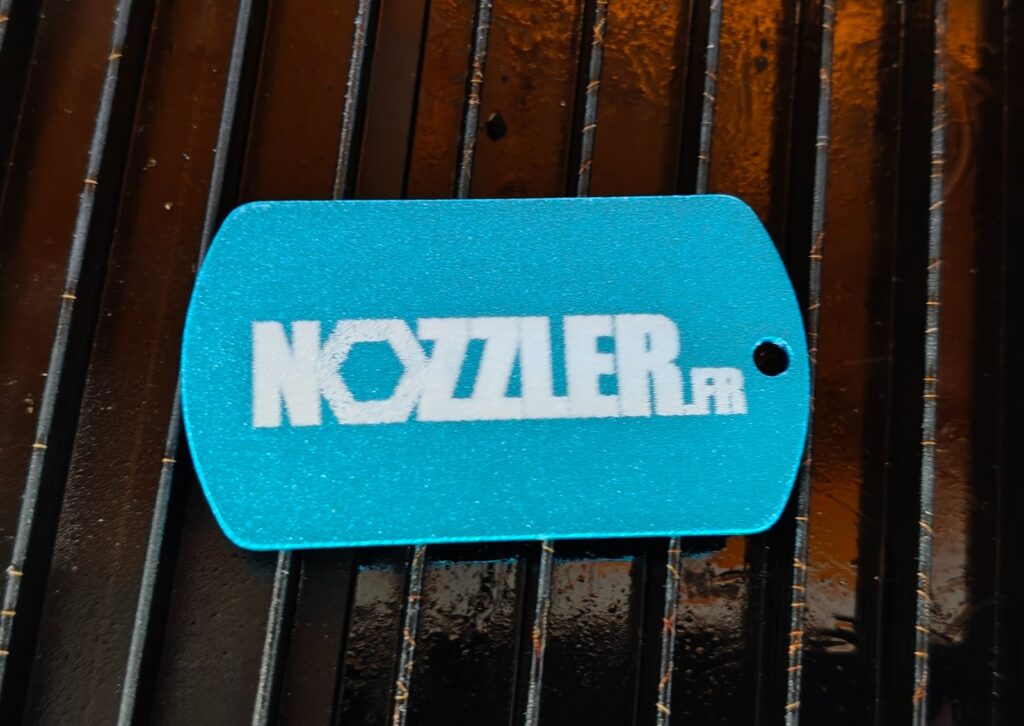

J’ai ensuite voulu essayer la fonction de reconnaissance des matières avec une gravure sur un médaillon aluminium anodisé fourni avec la machine.

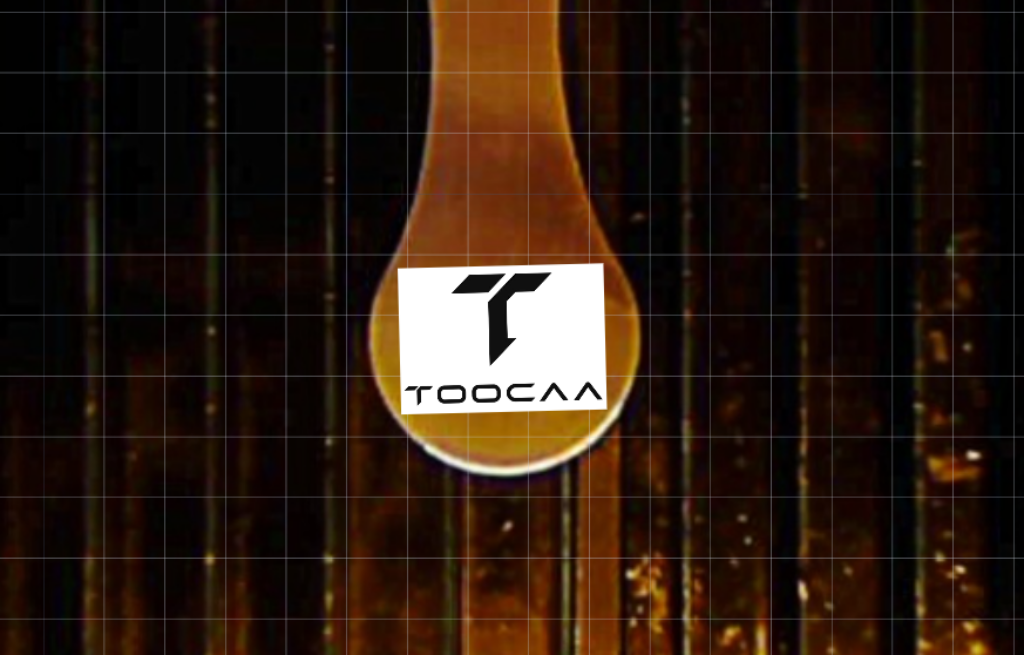

La procédure est simple : il suffit de placer la carte correspondant au matériau sous la caméra, et le logiciel détecte automatiquement le type de matériau tout en appliquant les réglages appropriés. Gadget ou réelle utilité ? À vous de juger…

Pour la gravure, c’est OK, sauf que j’ai pris l’ancien logo de NOZZLER oups la boulette.

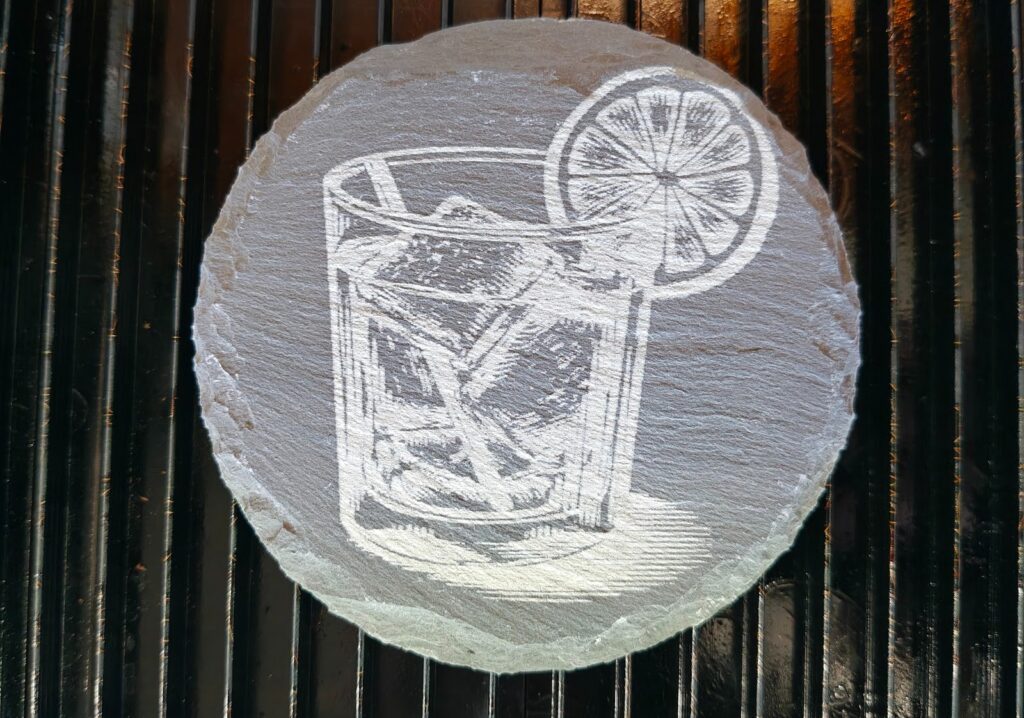

Après cela, j’ai réalisé une gravure sur ardoise, pour cela, j’ai utilisé les préréglages présents dans le logiciel: Puissance 100 % et vitesse de 24000 mm/min

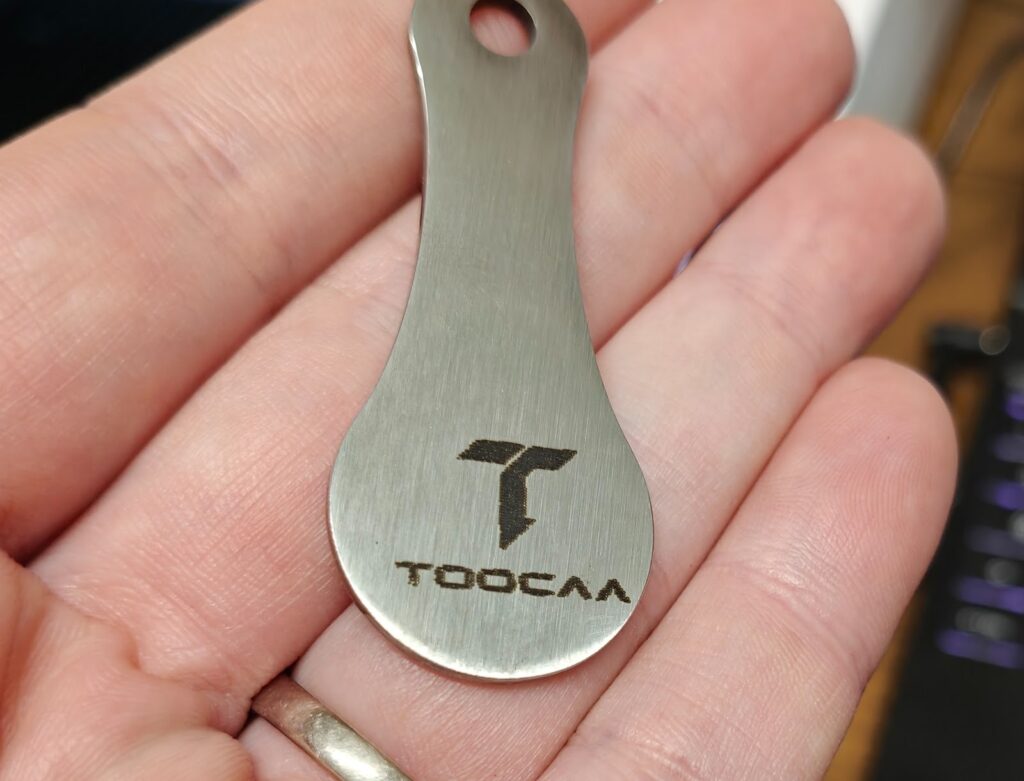

J’ai aussi gravé de l’inox, mais il n’y avait aucun préréglage sur TOOCAA studio.
Puissance 100 % et vitesse de 4000 mm/min

Ici, j’ai constaté un léger défaut d’alignement, alors que tout semblait parfaitement cadré à l’écran via la caméra.

Test sur acrylique noir avec les préréglages de TOOCAA studio
Pas mal, sauf peut-être la découpe.

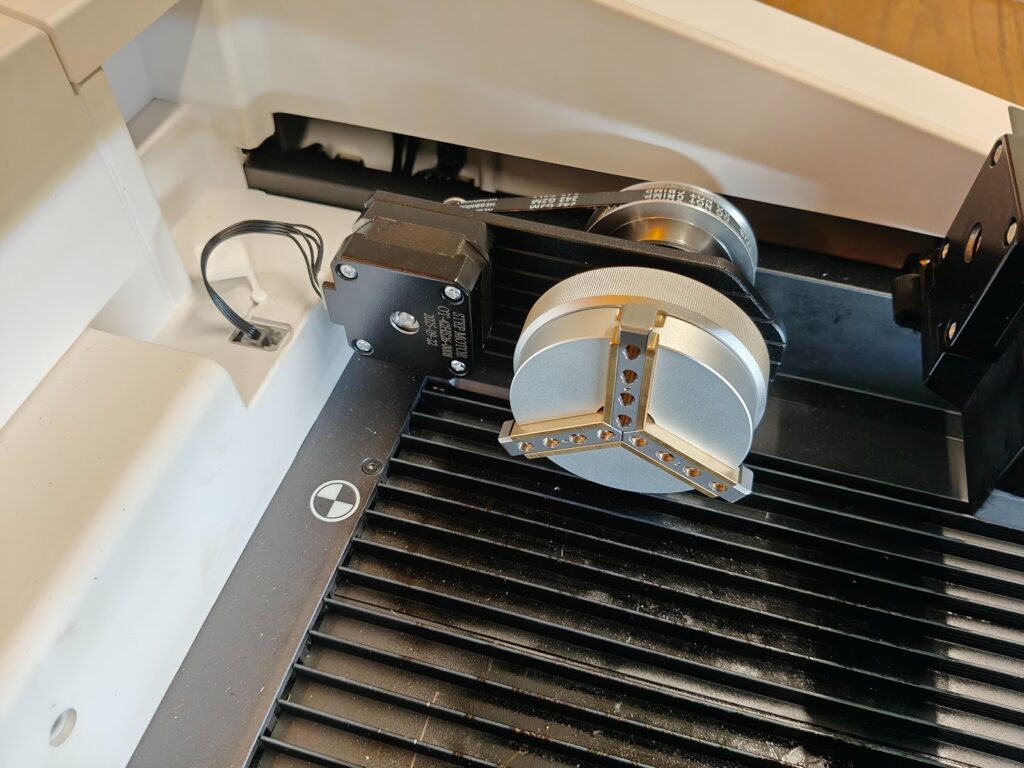

Enfin, j’ai testé le rotary.

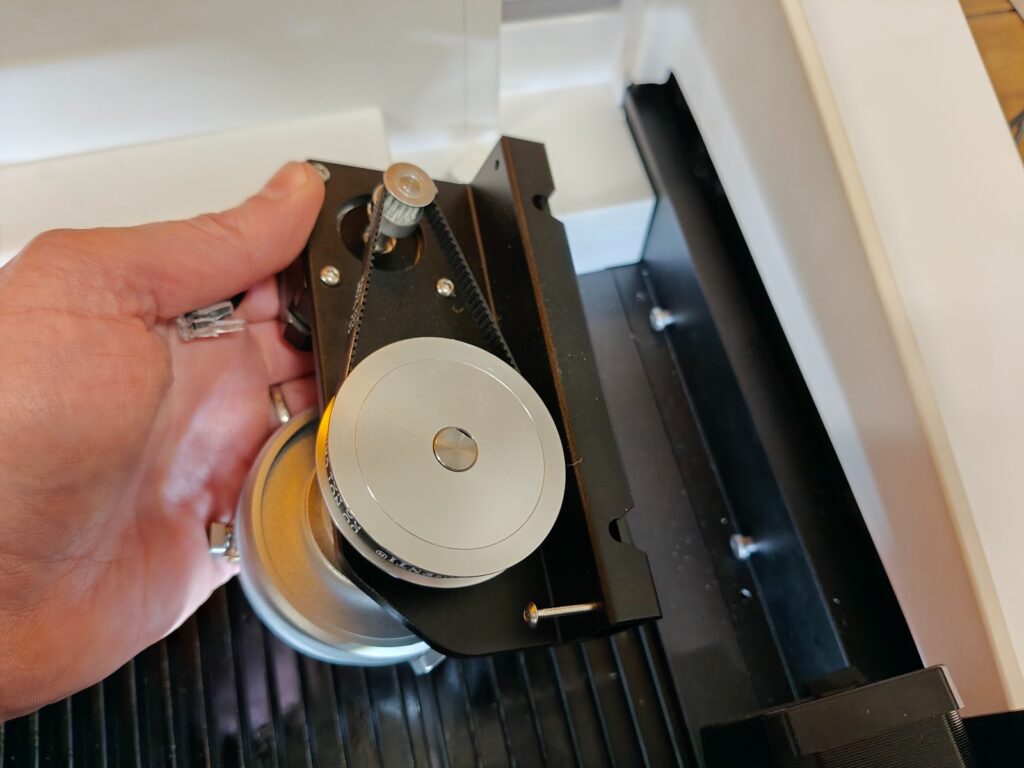

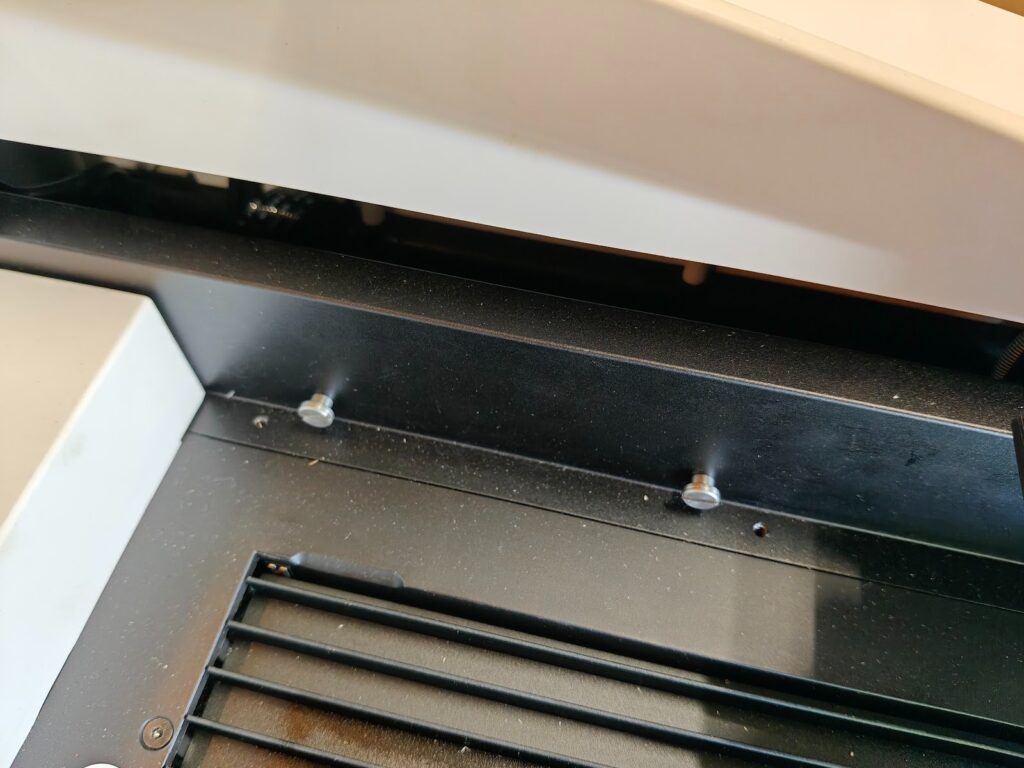

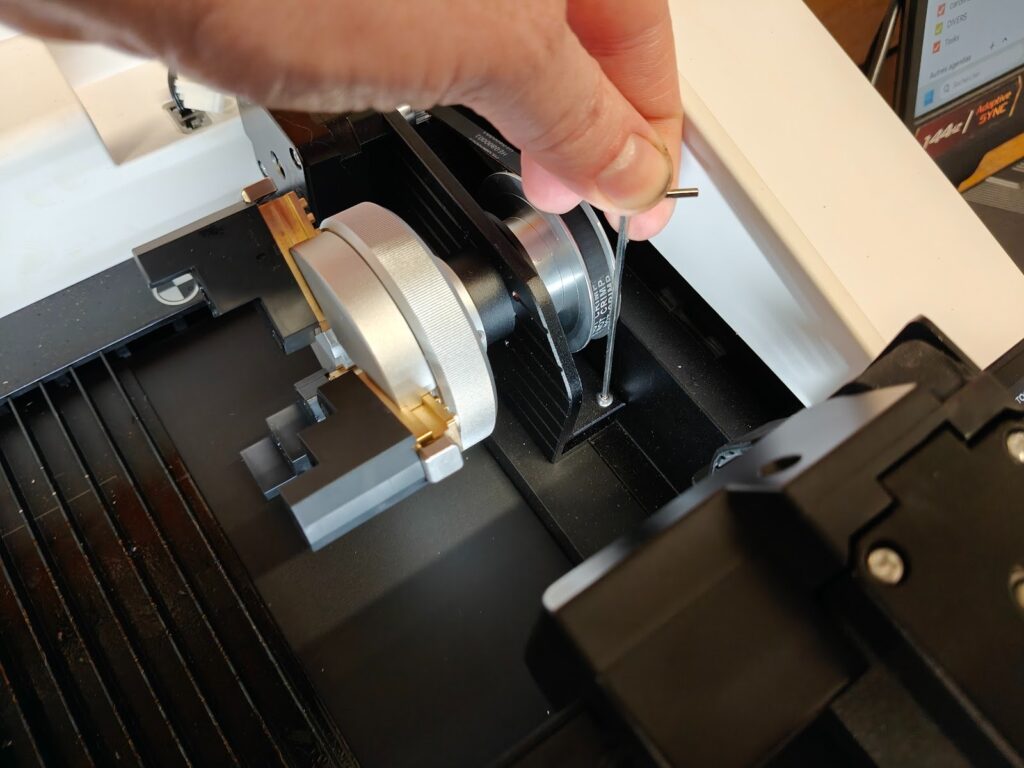

Son installation se fait en un clin d’œil : il se positionne grâce à deux ergots et se fixe à l’aide de deux vis. Pour le branchement, une petite prise de type RJ9 est prévue à proximité.

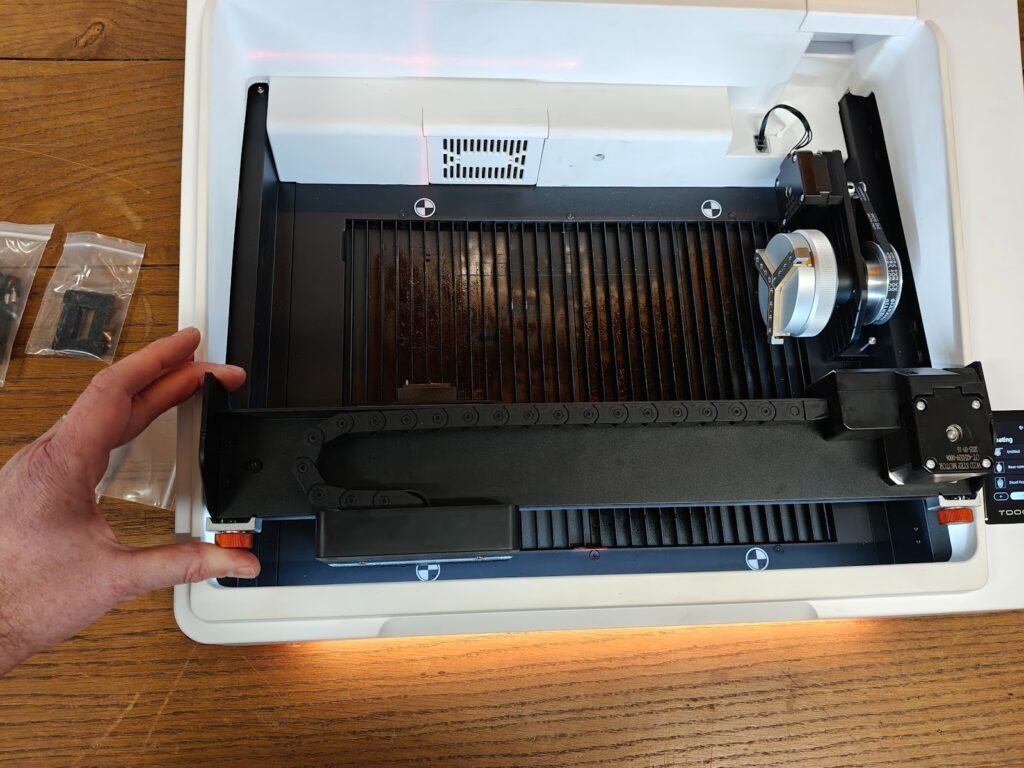

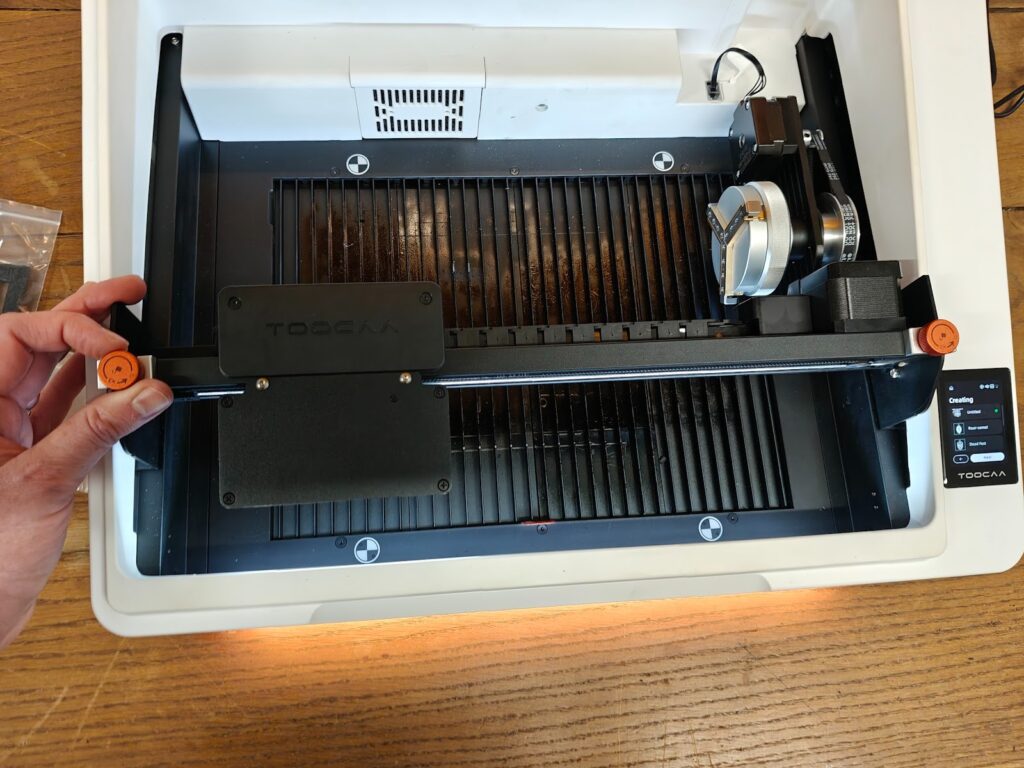

Ensuite, il faut basculer l’axe X : après avoir dévissé les deux boutons rouges situés aux extrémités, il suffit de les resserrer pour maintenir l’axe bloqué dans cette position une fois le basculement effectué.

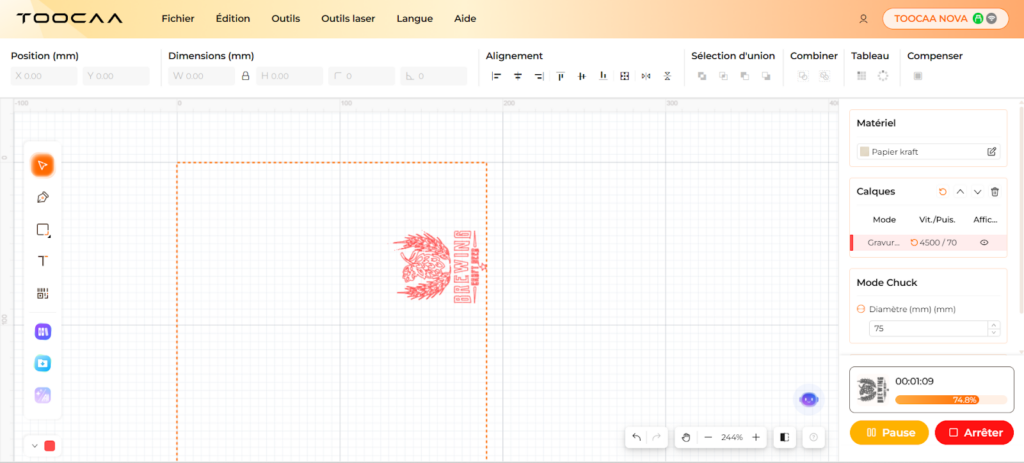

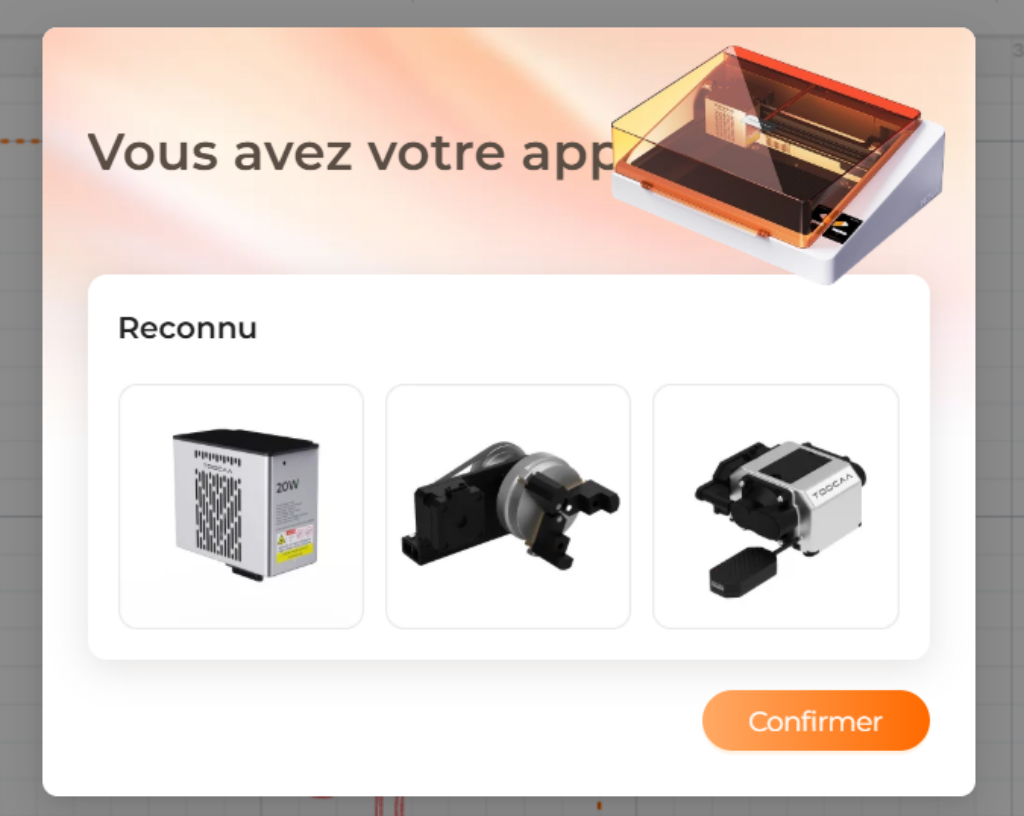

C’est vraiment ingénieux ! De plus, TOOCAA Studio a immédiatement reconnu la configuration rotary.
Et bien entendu, dans cette configuration, la caméra est inopérante.

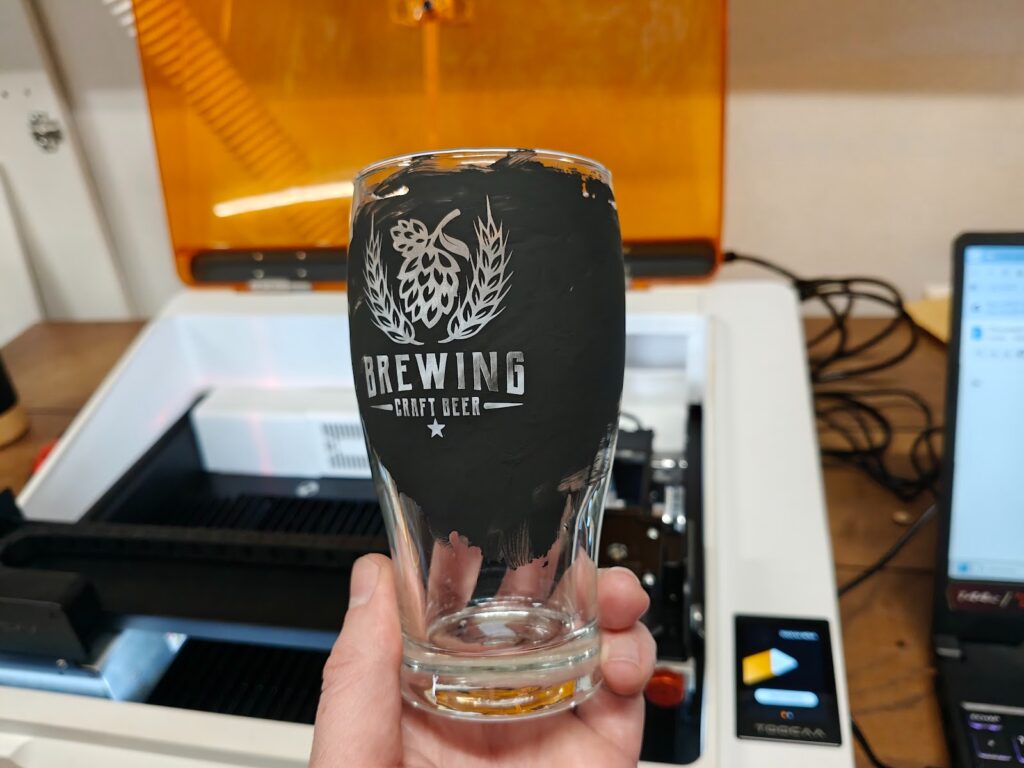

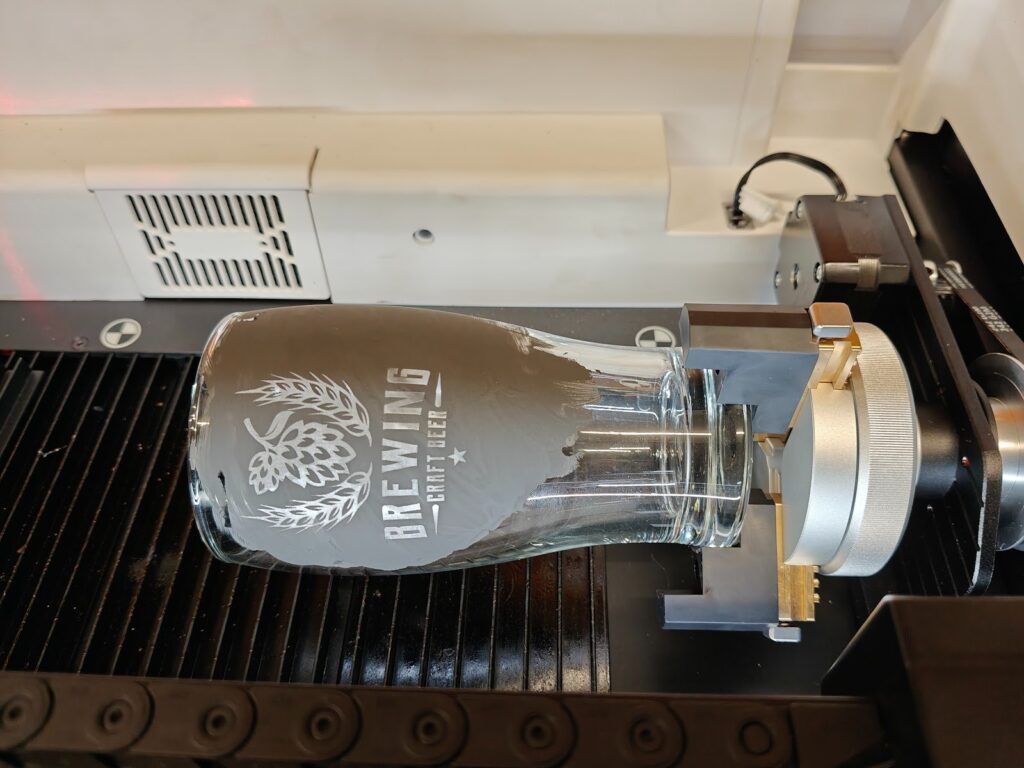

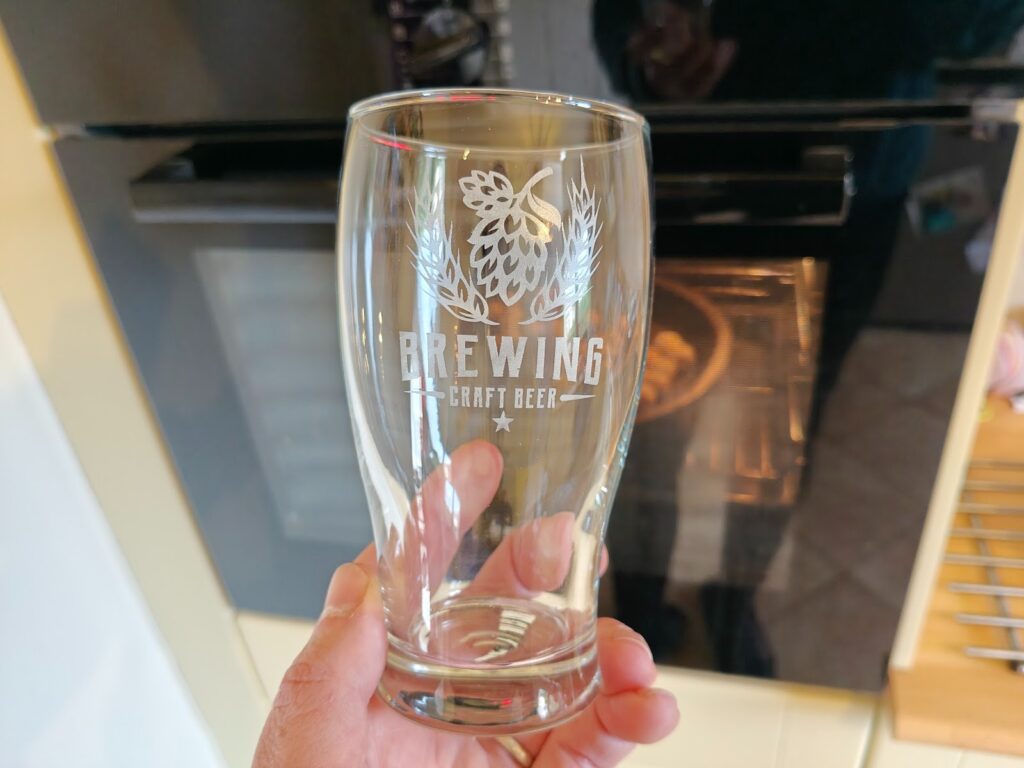

Gravure sur verre.

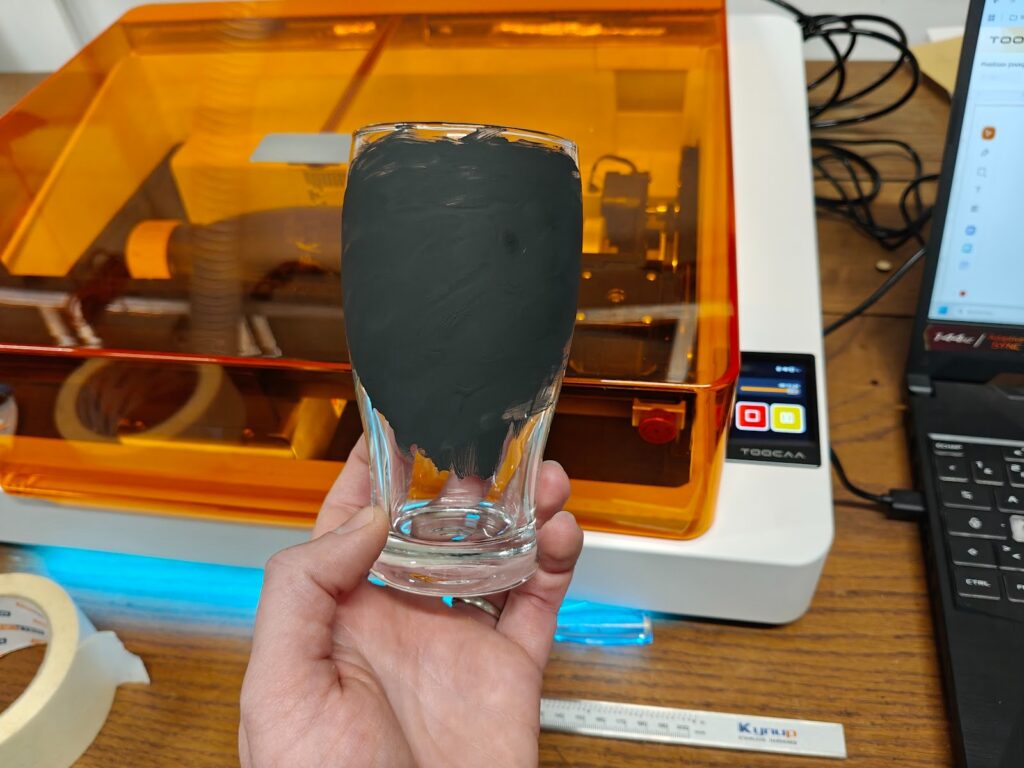

Le verre n’étant pas gravable en l’état, il est nécessaire d’opacifier la surface, par exemple en appliquant de la peinture noir type “gouache” directement avec le doigt en essayant d’avoir une couche la plus uniforme possible. Il est également possible d’utiliser de la peinture en bombe.
Puissance: 70 % et vitesse de 4500 mm/min.

Suite à la gravure, il suffira de retirer la gouache avec de l’eau ou la peinture en bombe avec un détergent adapté.

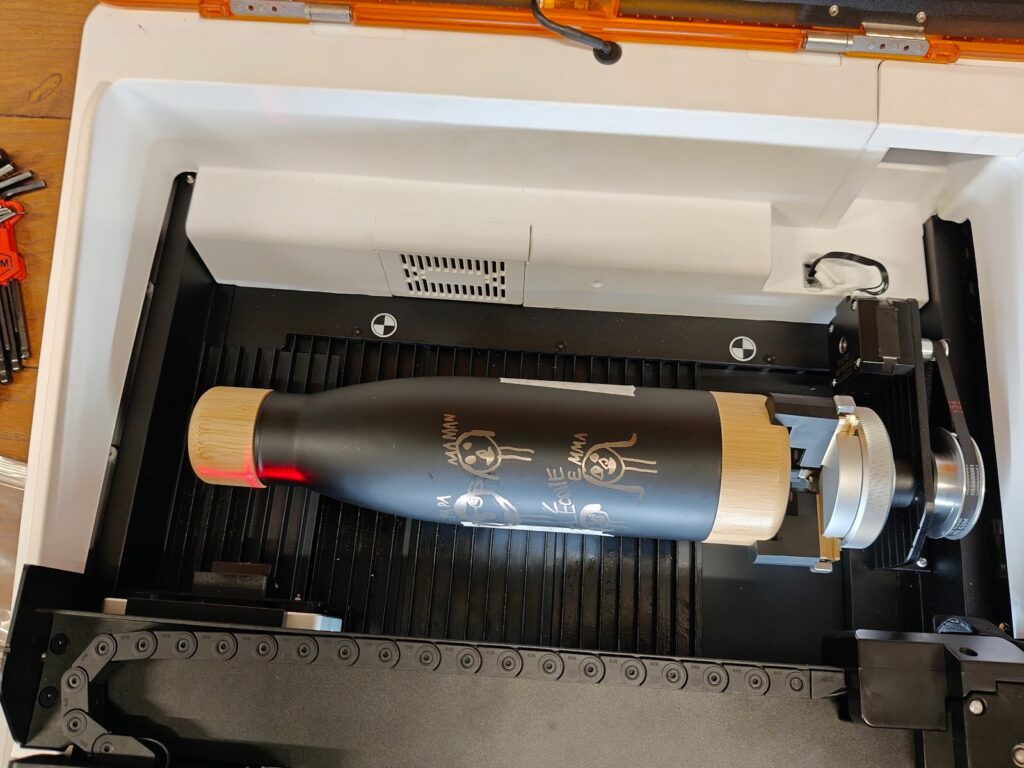

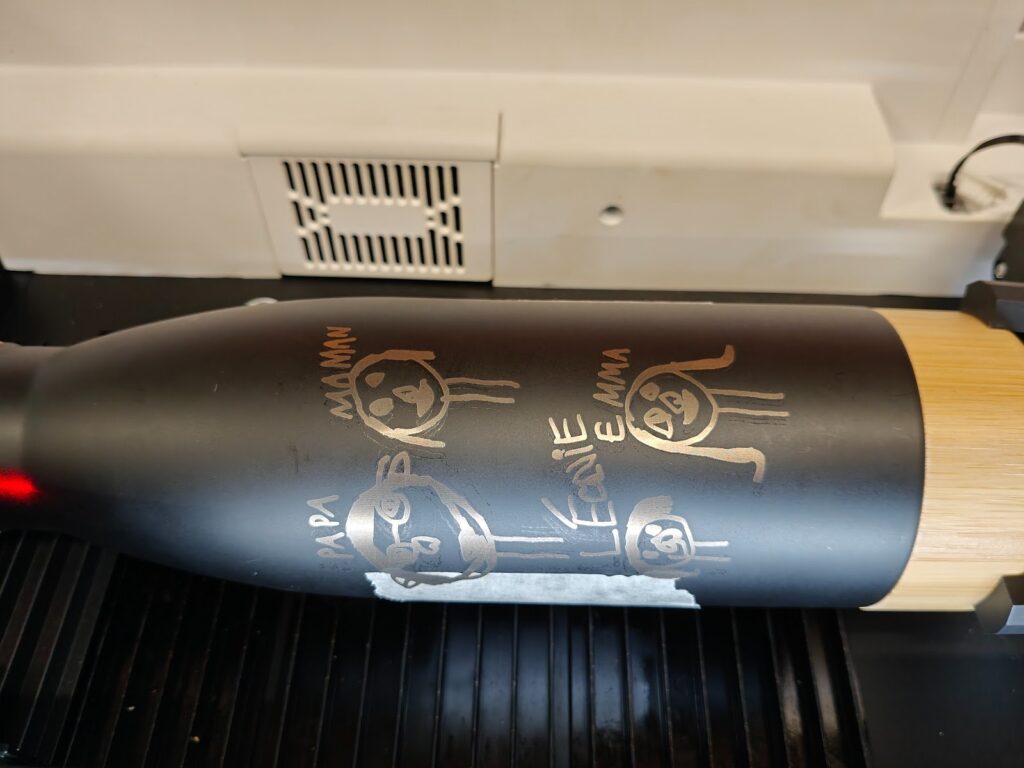

Gravure sur gourde en inox peinte.
Ici, le jeu consiste à retirer la couche de peinture pour faire apparaître l’inox.
Puissance: 70 % et vitesse de 3000 mm/min.

Malgré avoir pris le plus grand soin au cadrage, je me retrouve avec des gravures décalées, comme par exemple sur la gourde ou la gravure à terminer sur le scotch de masquage que j’avais utilisé comme repère. Sur le verre, je me retrouve avec un décalage similaire… Il s’agit certainement d’un bug logiciel qui je l’espère sera réglé dans les prochaines mises à jour.

Un autre point un peu dérangeant c’est la zone de gravure limitée dans cette configuration, si je veux graver près des mors c’est impossible, par exemple sur le verre j’étais déjà à la limite inférieure. Il s’agit d’une limite logiciel mise en place pour éviter que la tête du laser n’entre en collision avec les mors du rotary mais elle est à mon goût beaucoup trop restrictive. il sera donc nécessaire de s’adapter en réalisant des montages spécifiques, ou des adaptateurs pour déporter l’objet à graver par rapport à la zone restreinte.

Conclusion sur le TOOCAA NOVA  20W

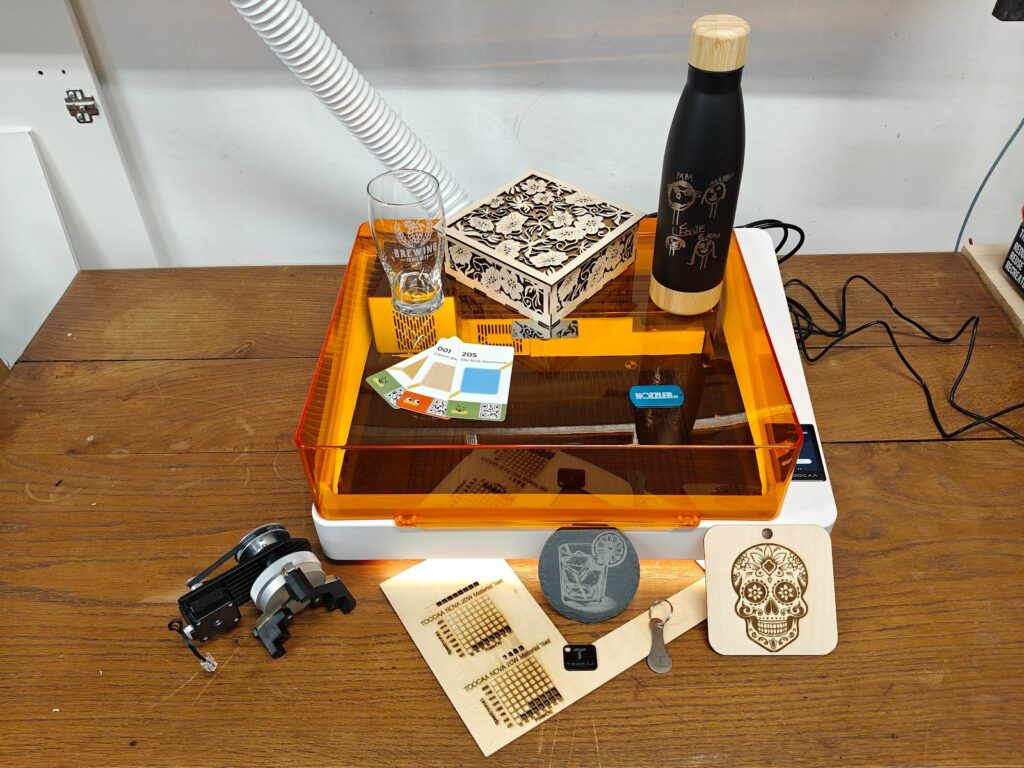

Pour conclure, ce graveur laser s’impose comme une excellente machine pour tous ceux qui souhaitent se lancer dans la gravure laser. Avec le NOVA, Toocaa apporte ce petit plus qui contribue clairement à démocratiser cette technologie.

Grâce à Toocaa Studio, le logiciel maison, tout est pensé pour une prise en main simple et largement automatisée. À cela, s’ajoutent une machine livrée quasiment prête à l’emploi, un écran tactile guidant l’utilisateur pas à pas, et une conception globale qui lève les principales contraintes habituellement rencontrées. L’utilisateur est véritablement accompagné, rendant inutile toute expertise avancée pour exploiter efficacement la machine.

Le NOVA trouve ainsi parfaitement sa place au sein de la gamme Toocaa. Le constructeur propose déjà le L2 à destination des utilisateurs plus expérimentés ; avec le NOVA, il offre une solution idéale pour les débutants. Simple, intuitive et accessible, elle implique toutefois une surface de travail plus réduite. À chacun désormais de choisir le modèle le mieux adapté à ses besoins.

Merci à Toocaa et Nozzler pour leur confiance.

Jérôme

Dessinateur industriel et technicien en fabrication additive de métier. Passionné d’impression 3D, DIY, réparation, création … Dans le monde des Makers depuis 2012.
