Test du scanner REVOPOINT MetroX
Bonjour à toutes et à tous.
J’ai le plaisir de vous retrouver aujourd’hui pour un nouveau test de scanner 3D. C’est en même temps une première pour Nozzler, parce que c’est le premier scanner 3D développé pour la métrologie que nous testons, le dernier REVOPOINT : MetroX !
Nous retrouverons dans ce test le déroulé habituel, avec une présentation, un unboxing (pas en vidéo cette fois ci…), les tests et une conclusion.
C’est parti !
REVOPOINT MetroX
Présentation :
Le scanner 3D REVOPOINT MetroX est un scanner laser 3D professionnel qui offre une précision et une vitesse de numérisation élevées, notamment grâce à ses 2 techniques de numérisations : Multi-ligne laser bleu ou Lumière structurée. Il est idéal pour les applications telles que l’inspection qualité, la conception de produits, l’ingénierie inverse et l’éducation.
Le MetroX est équipé d’un système de numérisation multi-ligne laser bleu qui peut capturer jusqu’à 800 000 points par seconde. Il peut également numériser des objets de différentes tailles et peut numériser directement des objets noirs, métalliques et brillants.
Le MetroX est livré avec un logiciel facile à utiliser qui permet de numériser, traiter et analyser les données. Il peut également exporter vers d’autres logiciels de CAO pour une utilisation ultérieure.
Le Revopoint MetroX est un scanner 3D polyvalent et abordable qui peut être utilisé pour une variété d’applications. C’est un excellent choix pour les entreprises et les particuliers qui ont besoin d’un scanner 3D fiable et précis. Son utilisation nécessitera néanmoins un peu de puissance de calcul, voici donc les spécs recommandées par la marque :
WINDOWS
MAC
Specs minimum :
- System Version : Windows 10/11 (64 bits)
- RAM : >= 32 GB
- CPU : Intel i7 10th Gen 10700 ou AMD Ryzen 7 5800
- GPU (Optionnel) : NVIDIA GeForce RTX 3050 (8 GB)
Specs minimum :
- System Version : macOS 11.0 ou plus récent
- RAM : >= 16GB
- CPU : M1 Pro/Max/Ultra
Specs recommandées
- System Version : Windows 10/11 (64 bits)
- RAM : >= 64 GB
- CPU : Intel i9 12th Gen ou supérieur
- GPU : NVIDIA RTX 4060 (8 GB) ou supérieure
Specs recommandées :
- System Version : macOS 11.0 ou plus récent
- RAM : >= 24GB
- CPU : M2 Pro/Max/Ultra
Afin de vérifier votre configuration, vous pourrez lancer un test avec le logiciel Revo Scan à télécharger sur le site :LIEN (Attention pour le moment version du soft spéciale pour le MetroX !)
Unboxing :

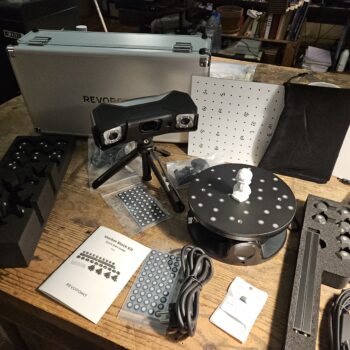

Malheureusement les rush vidéos de mon unboxing ont disparus 🙁 Voici donc quelques images pour illustrer :
Caractéristiques :
Le plus simple est tout d’abord de jeter un oeil au tableau de comparaison MetroX vs MetroX Pro fournis par la marque Revopoint :
| Nom | MetroX | MetroX Pro |
| Type de Scan | Portable et de Bureau | |
| Technologie | Numérisation par Laser Multi-Lignes et par Lumière Structurée en Champ Complet | |
| Taille d’Objet Scannable | De Petit à Moyen | |
| Précision d’Image Unique, jusqu’à | 0,01 mm | |
| Exactitude d’Image Unique, jusqu’à | 0,02 mm | |
| Exactitude Volumétrique | 0,025 mm + 0,05 mm × L (m), L est la longueur de l’objet. | 0,02 mm + 0,04 mm × L (m), L est la longueur de l’objet. |
| Distance entre Point, jusqu’à | 0,05 mm | |
| Distance de Travail | 200 ~ 400 mm | |
| Aire de Capture Unique à Distance La Plus Proche | 160 × 70 mm à 200 mm | |
| Aire de Capture Unique à Distance La Plus Éloignée | 320 × 215 mm à 400 mm | |
| Champ de Vision Angulaire (H x V) | 43 × 33° | |
| Volume de Scan Minimum | 10 × 10 × 10 mm | |
| Volume de Scan Maximum | 1 × 1 × 1 m | |
| Vitesse de Scan, jusqu’à | Laser Bleu Multi-lignes : 800 000 points/s Lumière Bleue à Champ Complet : 7 000 000 points/s | Laser Bleu Multi-lignes : 2 000 000 points/s Numérisation par lumière structurée en champ complet : 7 000 000 points/s |
| Résolution de Caméra RVB | 2 Mégapixels | |
| Scan en Couleur | Uniquement en Mode Plateau Tournant Automatique | |
| Méthodes de Suivi | Caractéristique, Marqueur, Marqueurs Globaux | |
| Scan Extérieur | Non | |
| Source de Lumière 3D | 14 Lignes Laser Croisées Bleues 7 Lignes Laser Parallèles Bleues 62 Lignes de Lumière Structurée à Champ Complet Bleue | 30 Lignes Laser Croisées Bleues 15 Lignes Laser Parallèles Bleues 62 Lignes de Lumière Structurée à Champ Complet Bleue |
| Lumière de Remplissage | 12 LED Bleues | |
| Processeur/CPU | Processeur 4 cœurs Arm, 2,0 GHz | |
| Calcul Intégré à Puce | Calcul de Cartes de Profondeur | |
| Boutons | 4 | |
| Configuration Minimale Requise pour PC | macOS Processeur : M1 Pro/Max/Ultra RAM ≥ 16 Go Windows Processeur : Intel i7 13e Génération ou AMD Ryzen 7 5800 RAM ≥ 32 Go GPU : NVIDIA GeForce RTX 3060 (8 Go) Remarques : ① Si vous n’êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥ 8, des threads ≥ 16 et une fréquence de base ≥ 2,4 GHz. ② Uniquement dans les modes de numérisation par ligne laser, une carte graphique dédiée est requise pour l’accélération. Les GPU AMD et MAC ne prennent actuellement pas en charge l’accélération. | macOS Processeur : M3 Pro/M4 RAM ≥ 18 Go Windows Processeur : Intel i7 13e Génération ou AMD Ryzen 7 5800 RAM ≥ 32 Go GPU : NVIDIA GeForce RTX 3060 (8 Go) Remarques : ① Si vous n’êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥ 8, des threads ≥ 16 et une fréquence de base ≥ 2,4 GHz. ② Uniquement dans les modes de numérisation par ligne laser, une carte graphique dédiée est requise pour l’accélération. Les GPU AMD et MAC ne prennent actuellement pas en charge l’accélération. |
| Configuration PC Recommandée | macOS Processeur : M2 Pro/Max/Ultra, M3 Pro/Max/Ultra RAM ≥ 24 Go Windows Processeur : Intel i9 12e Génération ou supérieur RAM ≥ 64 Go GPU : NVIDIA RTX 4060 (8 Go) ou supérieur | macOS Processeur : M4 Pro ou supérieur RAM ≥ 24 Go Windows Processeur : Intel i9 12e Génération ou supérieur RAM ≥ 64 Go GPU : NVIDIA RTX 4060 (8 Go) ou supérieur |
| Systèmes d’Exploitation Compatibles | Windows 10/11 (64 bits), macOS 11.0 ou supérieur | |
| Formats de Fichier Sortie | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | |
| Modèles 3D Prêts à l’Impression | ✔ | |
| Type de Connecteur | USB Type-C | Câble USB Type-C vers Type-C |
| Alimentation Requise | DC 12V, 3A | |
| Poids du Scanner | 508 g | |
| Dimensions (L x l x H) | 209 × 88 × 44 mm | |
| Scan d’Objets Spéciaux | Veuillez utiliser un spray de numérisation lors de la numérisation de surfaces transparentes ou spéculaires dans les modes Laser Multi-Lignes. L’utilisation d’un spray de numérisation est recommandée lors de la numérisation de surfaces transparentes, noires, spéculaires ou hautement réfléchissantes dans les modes Lumière Structurée en Champ Complet. | |
| Recalibration Utilisateur | Oui | |
| Accessoires Supportés | Plateau Tournant à Double Axe, Kit de Blocs Marqueurs | |
Du côté de Nozzler, le Revopoint MetroX est le premier scanner 3D Métrologique que nous pouvons tester. Alors qu’est-ce que ça veut dire Métrologique ?
La métrologie est la discipline scientifique de la mesure. (Source Wikipedia)
Les scanners 3D orientés “Métrologie” sont donc des scanners offrant une très haute précision généralement utilisés dans l’industrie pour vérifier les pièces et les montages après réalisations, par exemple pour vérifier les courbes, les distances entre 2 pièces, etc.
Pour Revopoint c’est aussi l’occasion d’apporter une nouvelle techno dans leur parc de scanner 3D : le laser. C’est donc l’occasion rêvée de faire un petit rappel de la différence entre lumière structurée et laser, et pour cela je vous dirige vers mes articles blog suivants :
Vidéo démo du logiciel Revoscan :
Tests :
Vous retrouverez ci dessous quelques tests réalisés à l’aide de ce scanner. Je mets en avant volontairement les scans qui ont été réalisés avec la fonction LASER, la nouveauté côté Revopoint. La partie scanner avec lumière structurée étant largement documentée sur les autres tests de la marque sur Nozzler, et leur savoir faire n’est plus à démontrer.
Combiné de téléphone France Télécom :
Pour le scan du combiné de France Télécom, je vous laisse vous reporter à la vidéo juste au dessus, vous aurez le processus complet.
Je ne suis pas un expert du scan avec les marqueurs, mais je dois dire que ça marche super bien !
Là ou la technique de scan par reconnaissance de forme peut être parfois laborieuse, la bonne position des pointeurs rend le processus beaucoup plus simple.
https://cults3d.com/en/3d-model/art/combine-france-telecom
Pomme :
Scan d’un pomme. J’aime bien durant mes tests de scanners faire une tentative sur de l’organique. Membre du corps, fruit, légume, arbre, j’essaie de varier un peu. La pomme, je n’avais jamais fait 🙂
Typiquement, ce type d’objet sans trop de détails reconnaissables peut très vite être une épreuve à scanner, avec un scanner de type lumière structurée, sans l’utilisation des marqueurs. L’option Laser utilisée pour ces tests ne peut être réalisable qu’avec les pointeurs, une chance.
Par contre, en utilisant les marqueurs il y a forcément des zone plus importantes qui ne pourront pas être scannées, et il faudra donc multiplier les scans d’un même objet, puis par le suite utiliser l’option de fusion du logiciel RevoScan :
https://cults3d.com/en/3d-model/art/real-apple-3d-scan-gauthier
Bouchon de réservoir de solex 3800 :
J’essaie également de réaliser sur chaque test de scanner 3D une pièce mécanique autant que possible. Cette fois-ci ce sera un bouchon de réservoir d’un Solex 3800. Pour cette petite pièce, j’ai utilisé le plateau tournant, qui permet d’augmenter les parties scannées grâce aux marqueurs présents sur le plateau. Il faudra néanmoins multiplier les prises des différents angles, et fusionner le tout pour obtenir ce résultat :
https://cults3d.com/en/3d-model/various/bouchon-reservoir-solex-3800
REVOPOINT MetroX
Conclusion :
Avec le MetroX, Revopoint franchit une étape charnière en intégrant pour la première fois la technologie laser bleu multi-lignes à son catalogue. Ce passage à la métrologie n’est pas qu’un argument marketing : la précision de 0,01 mm et la capacité à s’affranchir des surfaces complexes (noires ou métalliques) sans systématiquement recourir à des sprays matifiants placent ce scanner dans une catégorie supérieure.
L’expérience utilisateur reste fidèle à l’ADN de la marque avec un logiciel Revo Scan intuitif, bien que la puissance de calcul exigée (PC robuste avec GPU NVIDIA recommandé ou alors Apple M) souligne le caractère professionnel de la machine. Si l’usage des marqueurs reste indispensable pour le mode laser, il garantit une stabilité de suivi exemplaire, même sur des objets organiques ou des pièces mécaniques lisses comme le bouchon de Solex testé.
Le MetroX s’impose comme une solution hybride redoutable : la polyvalence de la lumière structurée alliée à la rigueur chirurgicale du laser, le tout à un tarif qui reste accessible face aux standards industriels.
