Test du Mintion Filtration System V1
Bonjour à toutes et tous
Voilà quelque temps que je n’avais pas fait de tests et d’articles de blog. En effet depuis 1 an j’ai été très pris par l’installation d’une centrale photovoltaïque. Conception/Réalisation entièrement faite par moi même avec validation consuel il y a quelques semaines.
Bref aujourd’hui on se retrouve pour le test d’un accessoire pour imprimante 3d qui est à mon sens bien pratique. Un filtre à charbon actif.
Mintion Filtration System V1
Mintion : La marque est bien connue, mais pas dans ce domaine.Elle est principalement connue pour ses caméras dont on a pas mal de tests sur le site.
Unboxing :

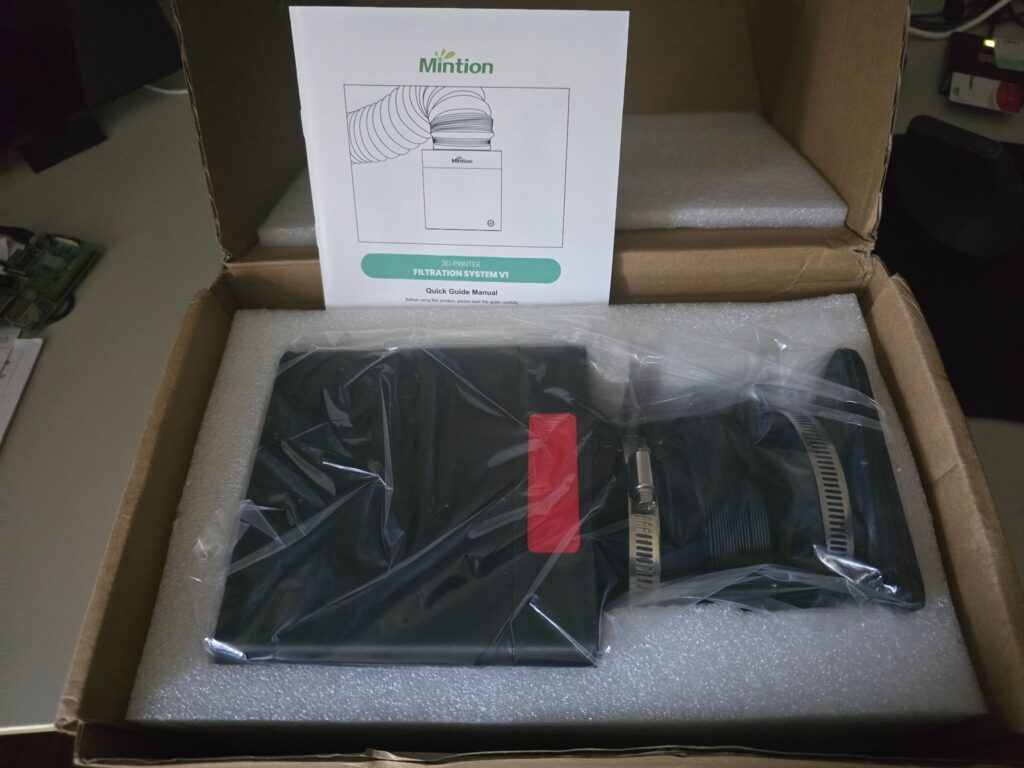

Dans le carton, tout est bien emballé et calé dans de la mousse

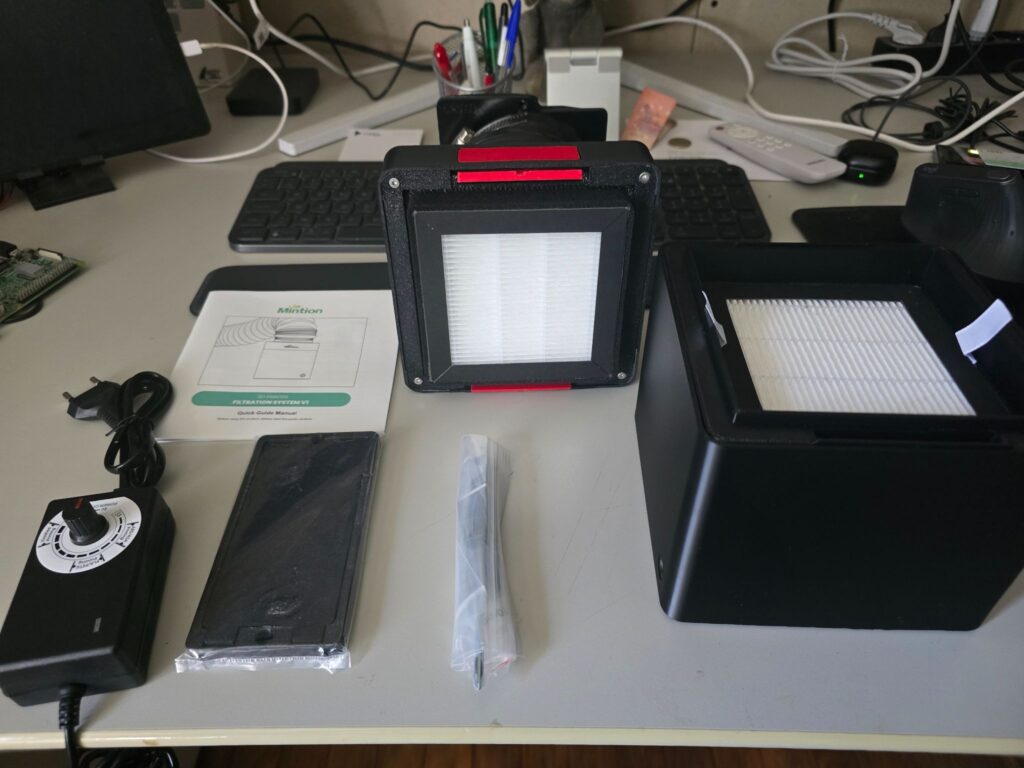

Voici le contenu déballé :

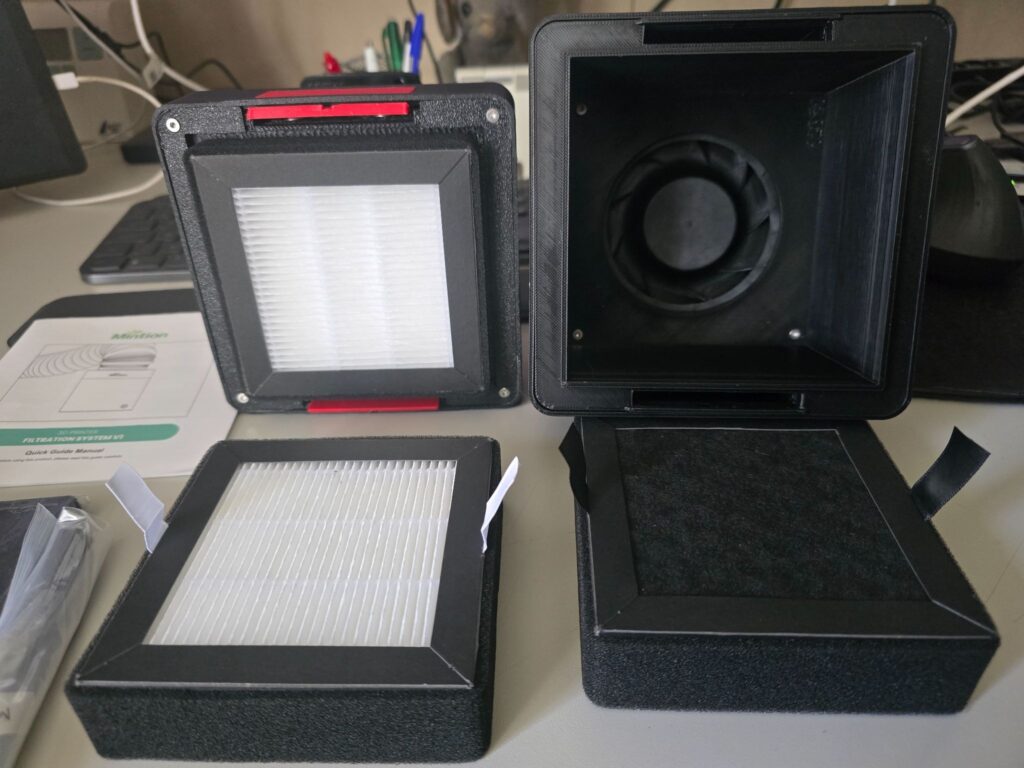

Le bloc filtre en lui-même est imprimé en 3D et il contient tous les éléments de filtration (HEPA, Charbon actif) ainsi que le ventilateur d’aspiration.

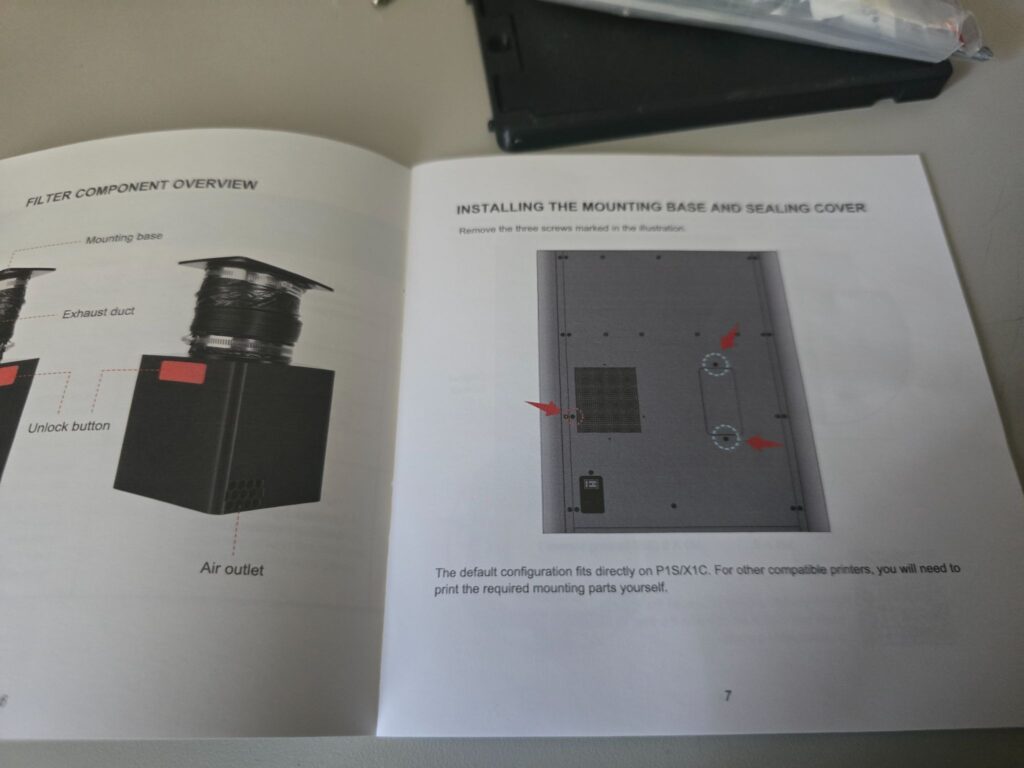

Le petit inconvénient cependant, c’est que ce filtre est à la base prévu pour ce monter sur des machines de type bambu, c’est dans le manuel, et moi …. je n’ai pas de bambu et ce n’est pas au programme !

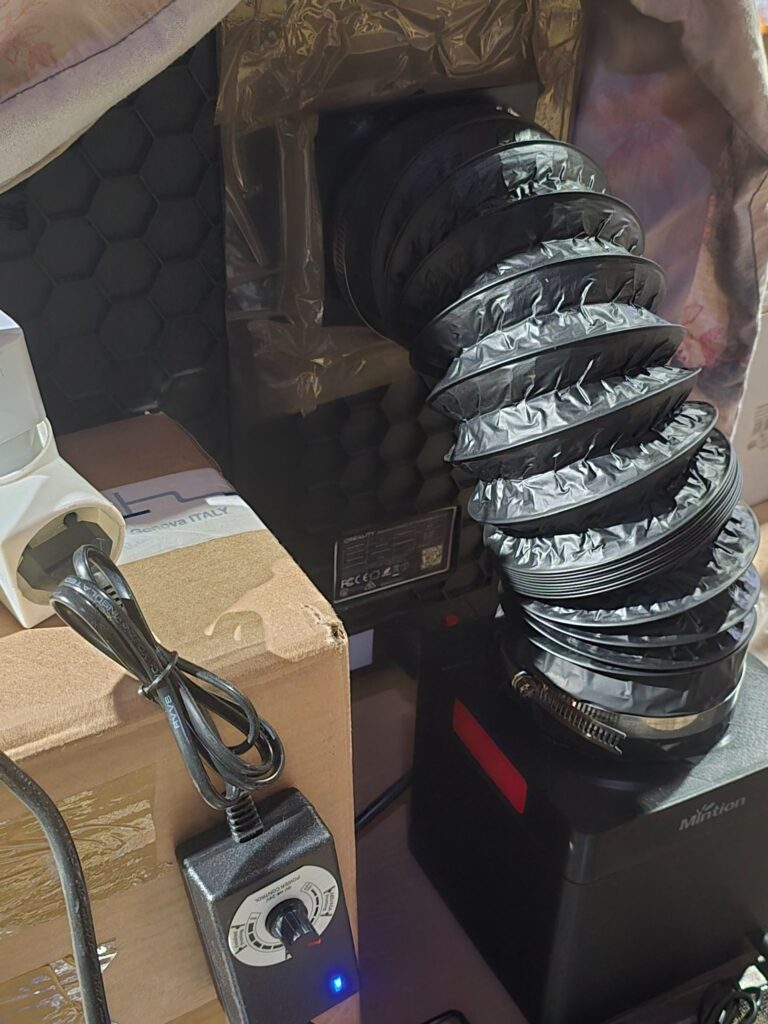

Qu’à cela ne tienne, je vais trouver un moyen de l’installer, et la seule machine que j’ai et qui ne dispose d’aucune filtration c’est la Creality K1. A la base j’avais prévu de modéliser une plaque d’adaptation, mais par manque de temps je suis allé au plus fonctionnel !

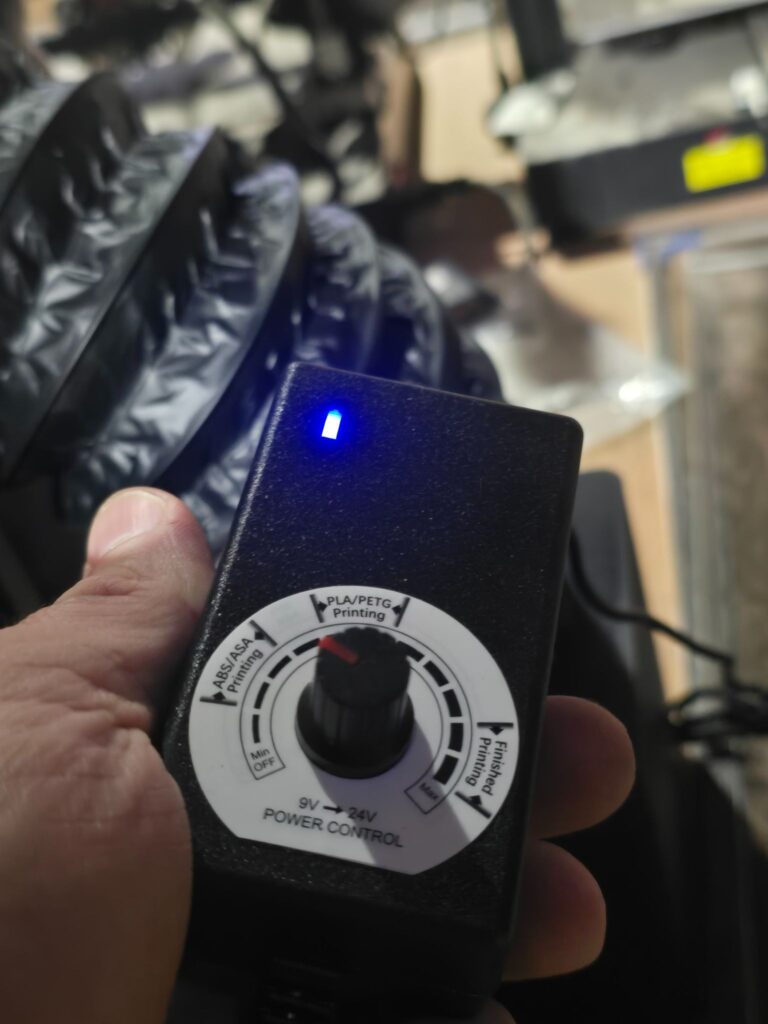

Le filtre est fourni avec une alimentation qui contient un gradateur en fonction du type de filament que vous souhaitez imprimer. En ce qui me concerne pour ce test, je vais imprimer de l’ABS car c’est l’un des filaments qui rejette le plus de composé et de particule pendant l’impression.
Ensuite je passe à l’installation du capteur. En effet mintion vend aussi un analyseur d’air.

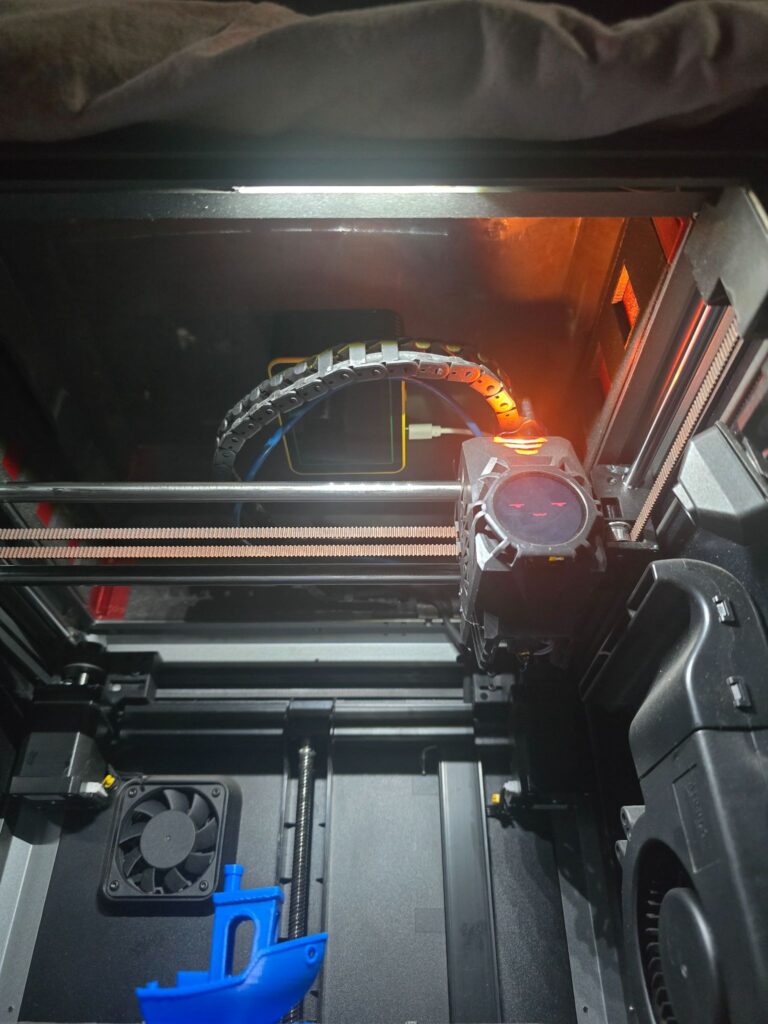

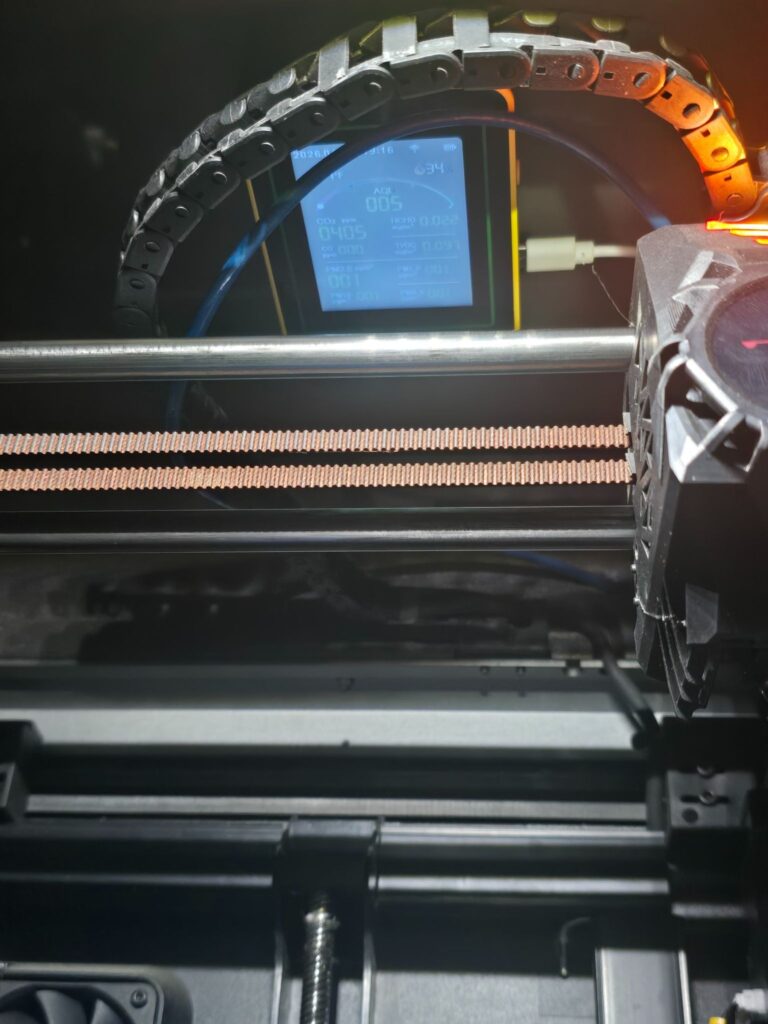

Pour la mesure dans le caisson, je le fixe avec du double face en haut histoire de pouvoir capter le maximum de particules.
Alors malheureusement ce type de capteur ne sert pas à capter grand chose en termes de particule fine. En effet, celui-ci se limite au PM0.3. PM pour ‘Particule Matter’ en anglais, donc les particules présentes dans l’air, et 0.3 pour la taille en micron et donc ici 0.3µm.
Dans la majorité des cas, les particules rejetées en impression 3D se situent aux alentour des 0.1µm cependant l’ABS émet des plus grosses particules détectables par le capteur PM0.3.
Je vais bien voir si celui-ci réagit.
Par contre, il mesure le formaldéhyde et le TVOC.
Le TVOC c’est, en français, le Taux de composés Organique Volatils Totaux, dont le formaldéhyde.
Le TVOC est donc la somme de tous les COV (Composé Organiques Volatils)
Tous les COV ne sont pas nocifs heureusement, mais certains comme le benzène, le toluène, le xylène et le fameux formaldéhyde eux sont particulièrement nocifs.
Les COV il y en a partout, et l’impression 3D n’y fait pas exception !
Particulièrement l’ABS qui rejette du styrène et du formaldéhyde.
Voilà pour la partie théorie et surtout la justification de l’utilisation d’un filtre en impression 3D
Place à la pratique.

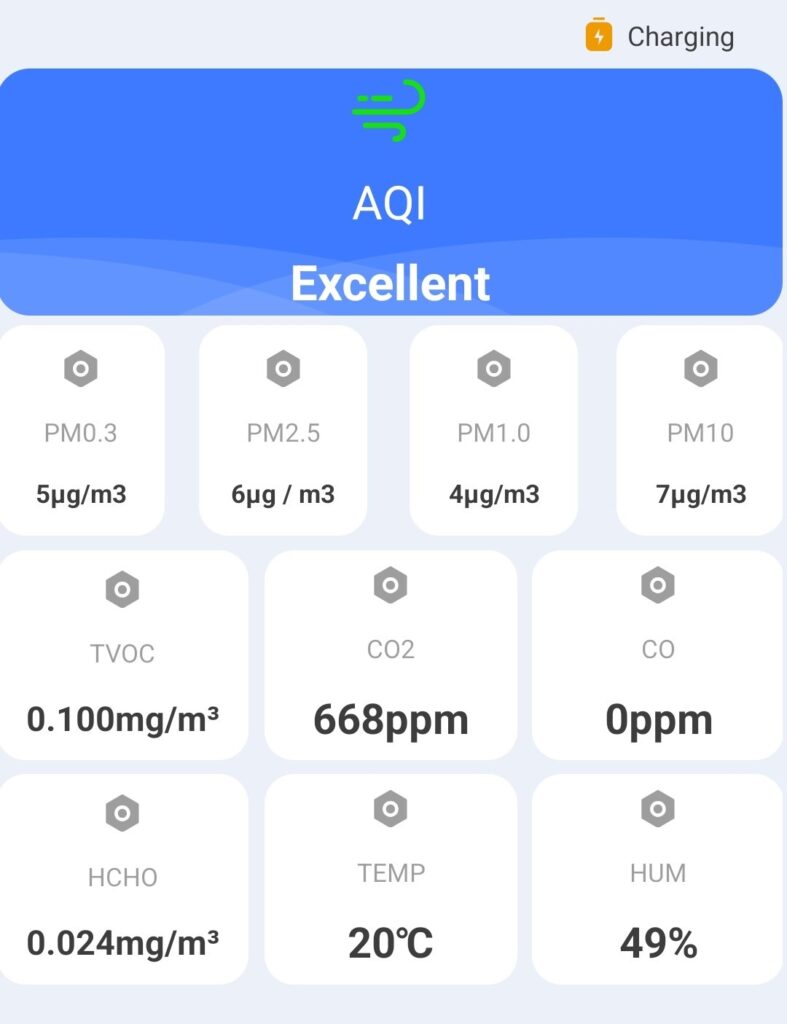

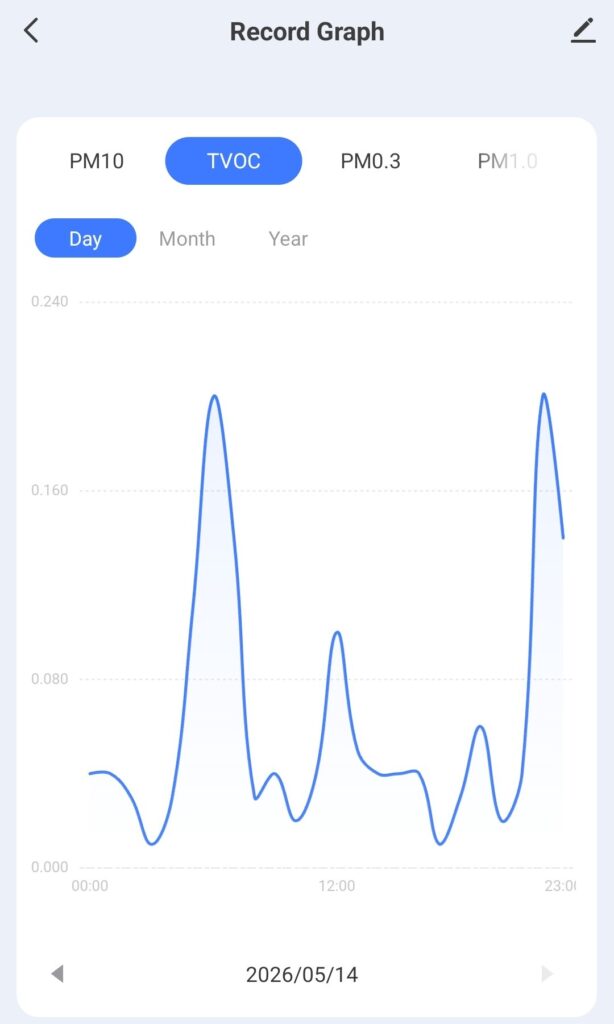

Dans un premiers temps j’ai voulu utiliser l’application tuya pour les mesures, mais c’est vraiment du tout pratique.
je vous laisse juger.

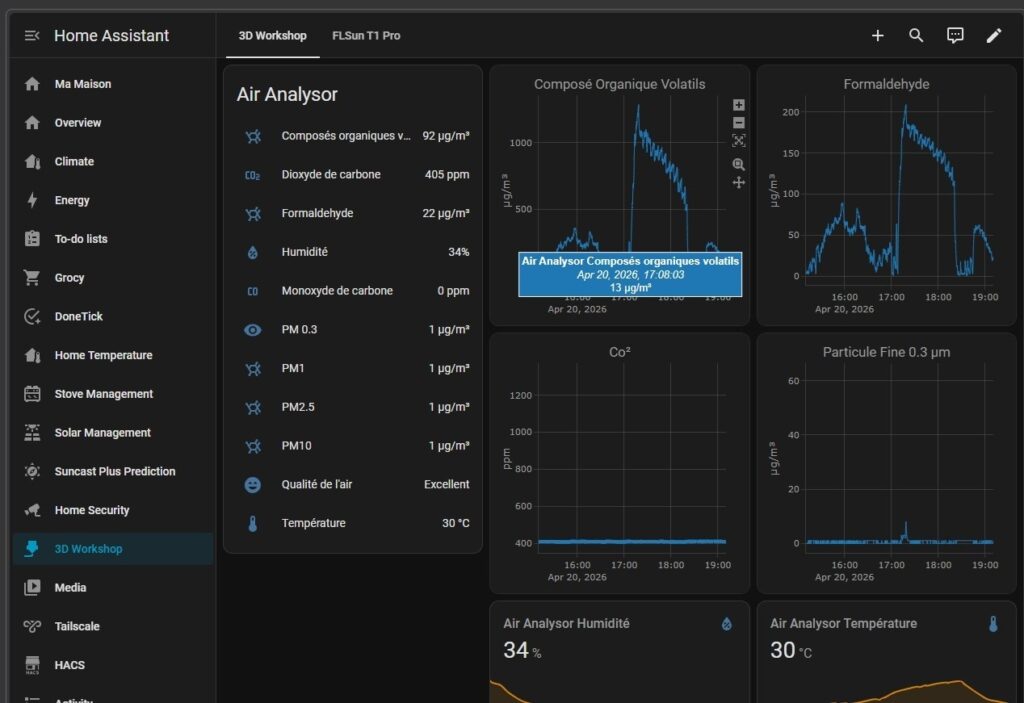

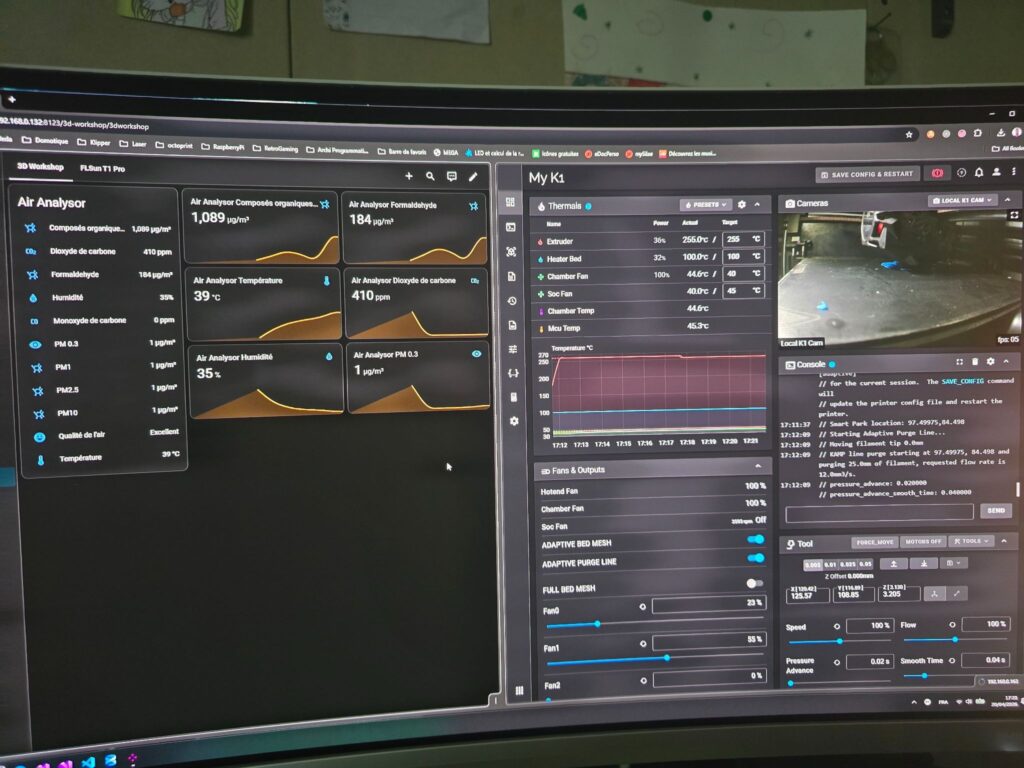

J’ai donc cherché une solution pour avoir des mesures plus précises. Je me suis monté il y a quelque temps un serveur Home Assistant sur un Raspberry Pi pour gérer ma domotique et surtout mon installation solaire. J’ai donc décidé de faire une intégration du capteur dans mon serveur sur une page dédié et voici ce que ça donne :

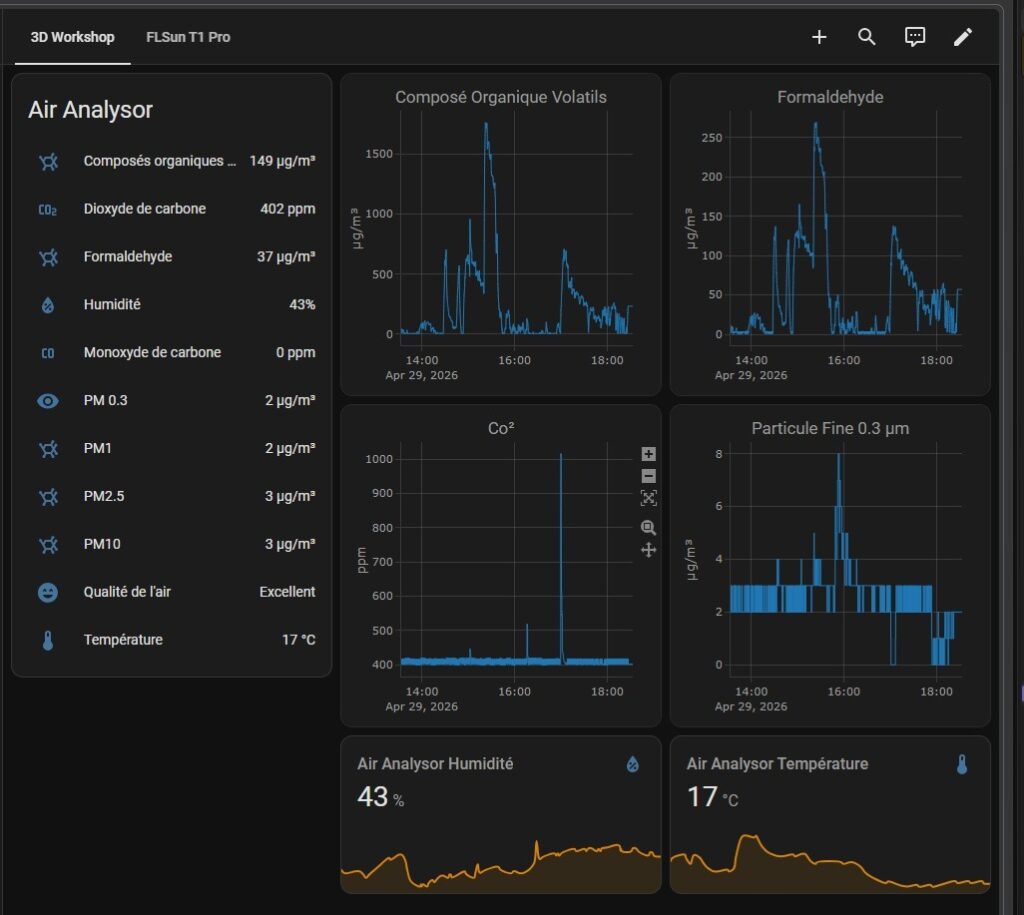

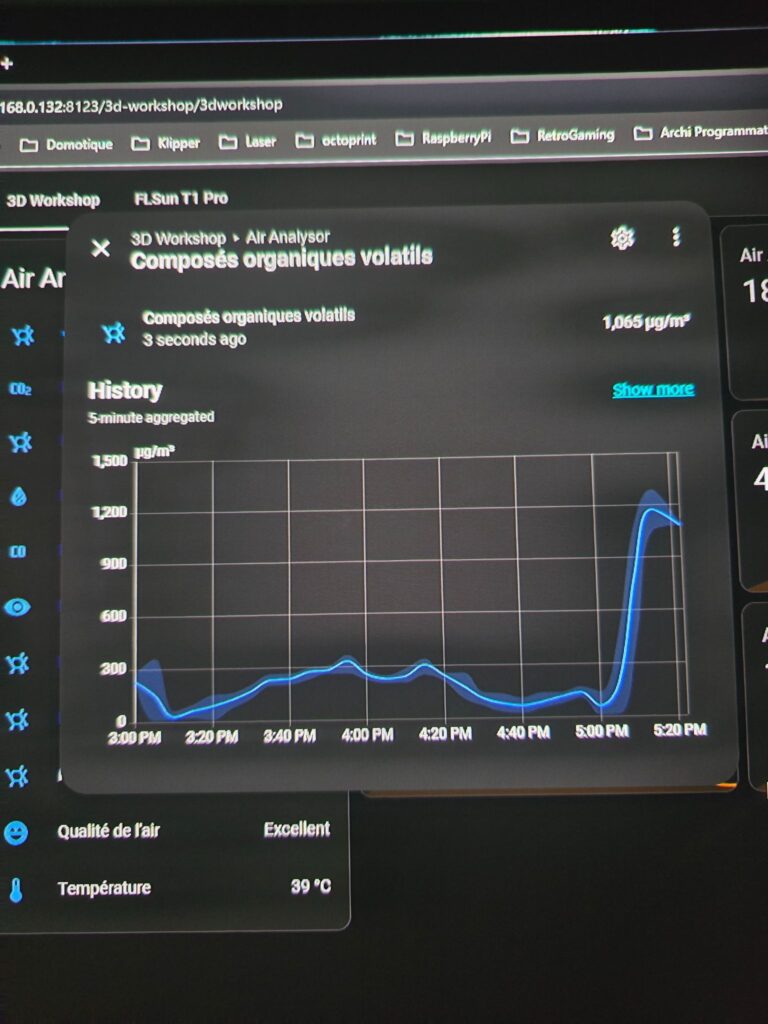

en prenant le détail du capteur, je me suis rendu compte que je pouvais avoir une meilleur lecture des valeurs en changeant le type de graphique à utiliser :
Maintenant que tout est en place voici le résultat des tests d’impression avec de l’ABS. Un série de benchy pour sortir de l’ordinaire 😛

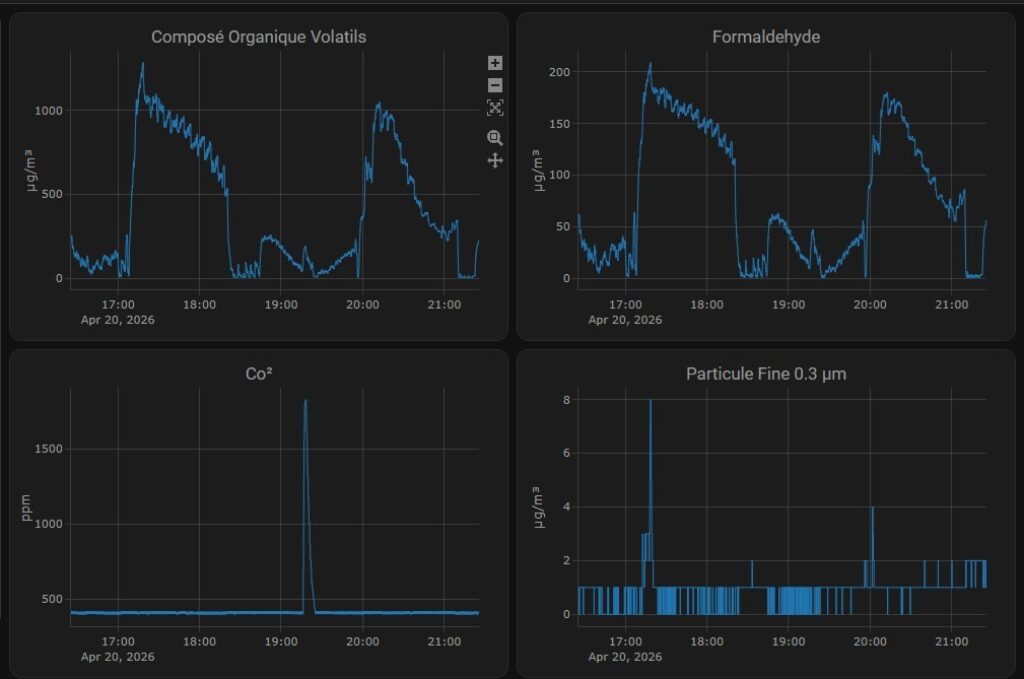

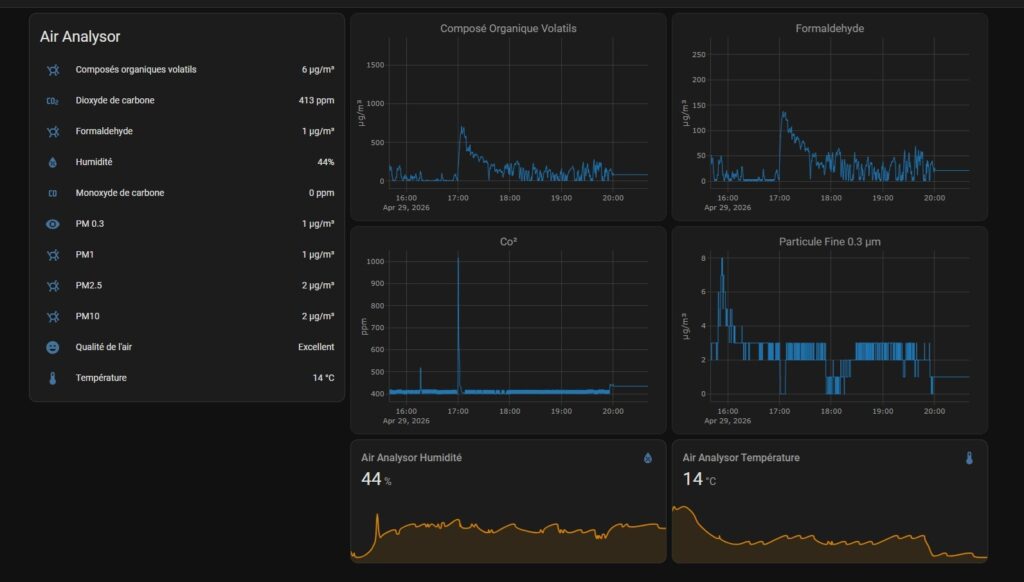

1er test, Caisson fermé, pas de filtration
Je vois bien l’émanation de COV et notamment des formaldéhydes comme c’était prévisible.
Un petit pic de PM0.3 aussi aux alentours de 17h20.
Dans la foulé, la même chose mais avec la filtration lancée. Bien que le capteur soit toujours à l’intérieur du caisson, je constate déjà une baisse des émanations.
Maintenant que les mesures dans le caisson sont faites, il est temps de passer aux mesures hors caisson ! En effet c’est ce qui nous intéresse.
En 1er lieu, j’ai dé-scotché le filtre pour mettre le capteur juste derrière la sortie du ventilateur du caisson.
Les COV sont bien présents, même avec un caisson !

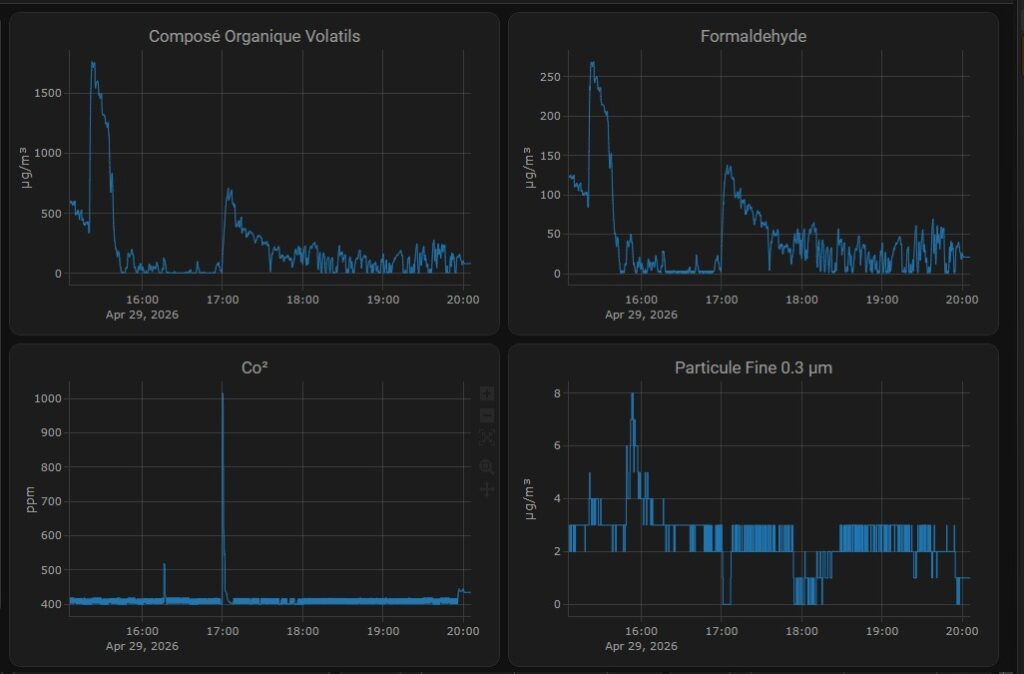

Et le test final, l’impression d’un benchy ABS avec la filtration Mintion en place et le capteur directement à côté de la sortie du filtre.
Je pense que le résultat est là ! les taux sont vraiment bas, divisé par quasiment 10.
Mintion Filtration System V1
Conclusion sur ce filtre pour imprimante 3D :
Avoir une filtration en impression 3D c’est toujours une bonne idée. De plus en plus de machine en sont équipé de série maintenant, du moins celle avec un caisson, mais ce n’est pas toujours le cas surtout avec des machine qui ont quelques années.
Mintion en proposant ce genre de produit répond donc à ceux qui se préoccupent de la qualité de l’air qu’ils respire. En effet on ne dispose pas tous d’un atelier bien ventilé ou est entreposé plusieurs imprimantes. Bien souvent, l’imprimante 3d est dans le bureau ou dans le salon et donc les composés nocifs se retrouvent dans l’air que vous respirez !
Le filtre HEPA fait donc parfaitement son œuvre ici car il est justement fait pour capter les particules fines.
Une autre chose qui est difficilement mesurable, c’est l’odeur. En effet l’ABS pendant l’impression dégage une odeur caractéristique. En plus du filtre HEPA, mintion inclut un filtre à charbon actif qui en plus de piéger des composés réduit fortement l’odeur.
Je tiens à préciser que le filtre testé n’est pas la V1 mais la version mise à jour (même si elle s’appelle toujours V1). En effet la première V1 souffrait de nombreux défaut qui rendait le système complètement inutile. Ce n’est absolument pas le cas ici.
Je trouve donc ce système très utile mais il ne devrait pas être réservé qu’à un certain type d’imprimante. Il faudrait que plusieurs plaques de fixation soient proposées pour une meilleure compatibilité.
Merci à Mintion et Nozzler.io de m’avoir permis de tester cet accessoire pour nos imprimantes..
