Test du Mecpow X5 Pro 33W
Bonjour à tous, je vous retrouve aujourd’hui pour vous présenter un nouveau test de machine laser. Un nouveau graveur laser, oui mais avec une puissance de sortie optique de 33W et une aire de travail de 600 x 600 mm. J’ai le plaisir de vous présenter ce très prometteur X5 Pro 33W de chez Mecpow.
Graveur laser Mecpow X5 Pro 33W
La marque
Mecpow est une marque spécialisée dans la fabrication numérique et le DIY.
Elle développe notamment des graveurs laser et des postes de soudure accessibles aux particuliers comme aux professionnels. La marque propose également des filaments d’impression 3D, PLA et PETG, mais pas d’imprimantes…
Son objectif : proposer des machines innovantes, performantes et simples d’utilisation pour donner vie aux projets créatifs.
Sécurité
Bien entendu, quand on parle de laser, il faut prendre en compte la sécurité, car oui, il y a certains risques :
- Toujours porter des lunettes de protection adaptées.
- Bien aérer la pièce où se trouve le laser, si possible avec une ventilation forcée. Vous pouvez aussi vous fabriquer ou acheter un caisson avec évacuation des fumées.
- Surveiller la machine pendant les opérations de gravure et de découpe, car bien sûr, il y a un risque d’incendie.
- Et pour finir, ne pas graver n’importe quoi, certains matériaux sont incompatibles, voire dangereux. Il est de votre responsabilité de bien vous renseigner avant.
Unboxing et Montage du Mecpow X5 Pro 33W :
Passons maintenant au déballage et montage de cette nouvelle machine !
Pour ce qui est du contenu du carton, je vous laisse le découvrir en vidéo :

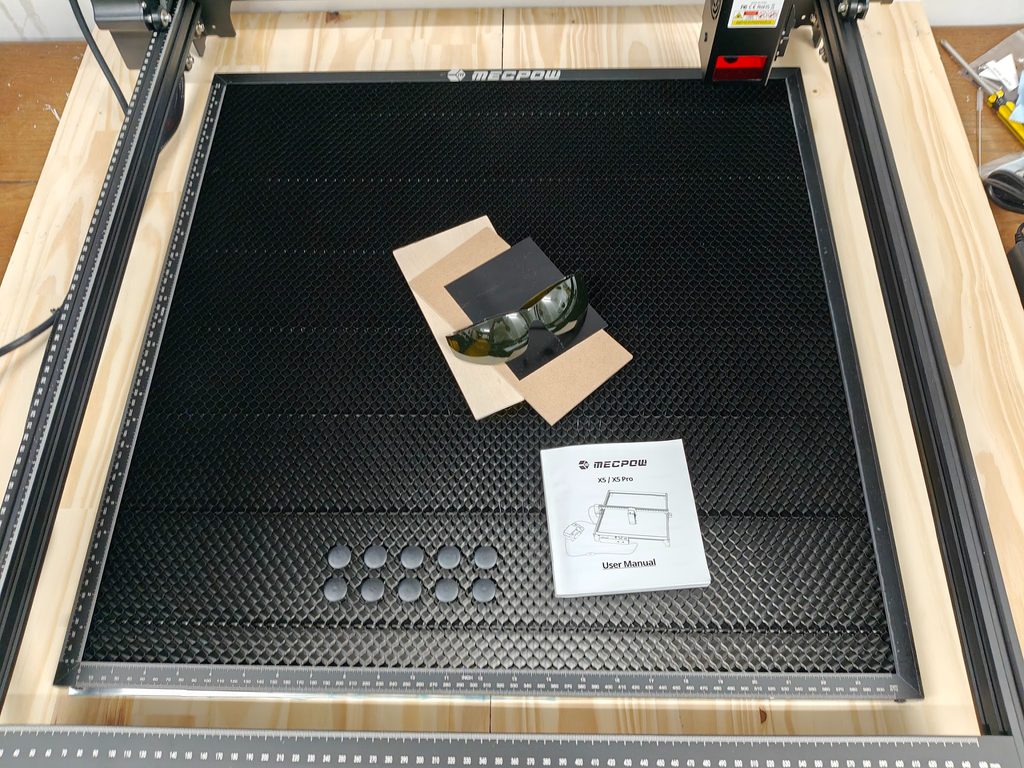

En déballant le colis, vous trouverez un petit pack comprenant différents matériaux : une plaque de CP et du MDF en 3 mm, et un bout d’alu anodisé. De quoi commencer à faire quelques essais.
Comptez environ 25 minutes de montage. L’ensemble se monte très bien, la notice (en français) est détaillée, mais les schémas pas toujours très clairs (ou trop petits).
Il faudra être rigoureux et prendre son temps pour ne pas faire d’erreurs.

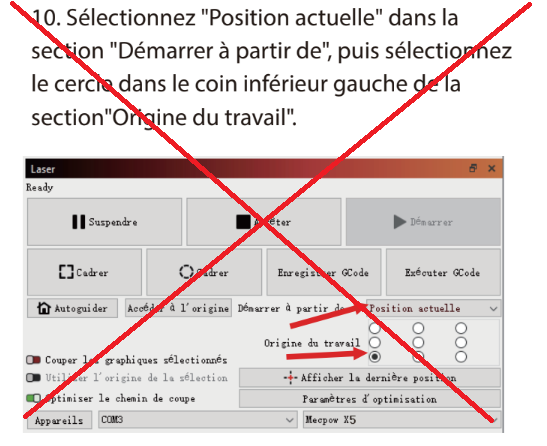

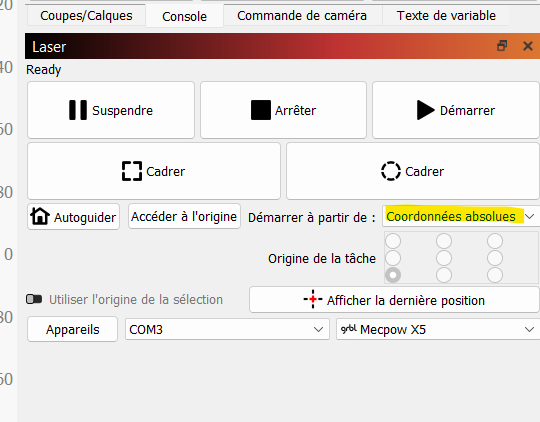

A propos de la notice, celle-ci vous indique de sélectionner “position actuelle” dans l’onglet “Démarrer à partir de” de LightBurn, mais utilisez plutôt “Coordonnées absolues” à la place pour que ça fonctionne mieux…

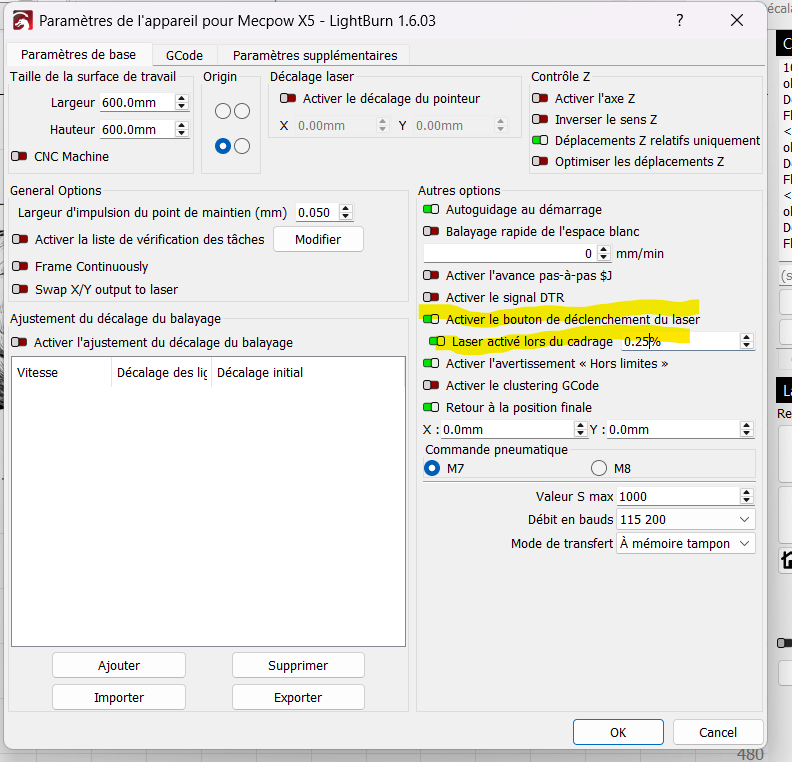

Autre point très utile, sélectionnez l’activation du laser lors du cadrage dans le paramètres de l’appareil, pour bien voir ce que vous cadrez…

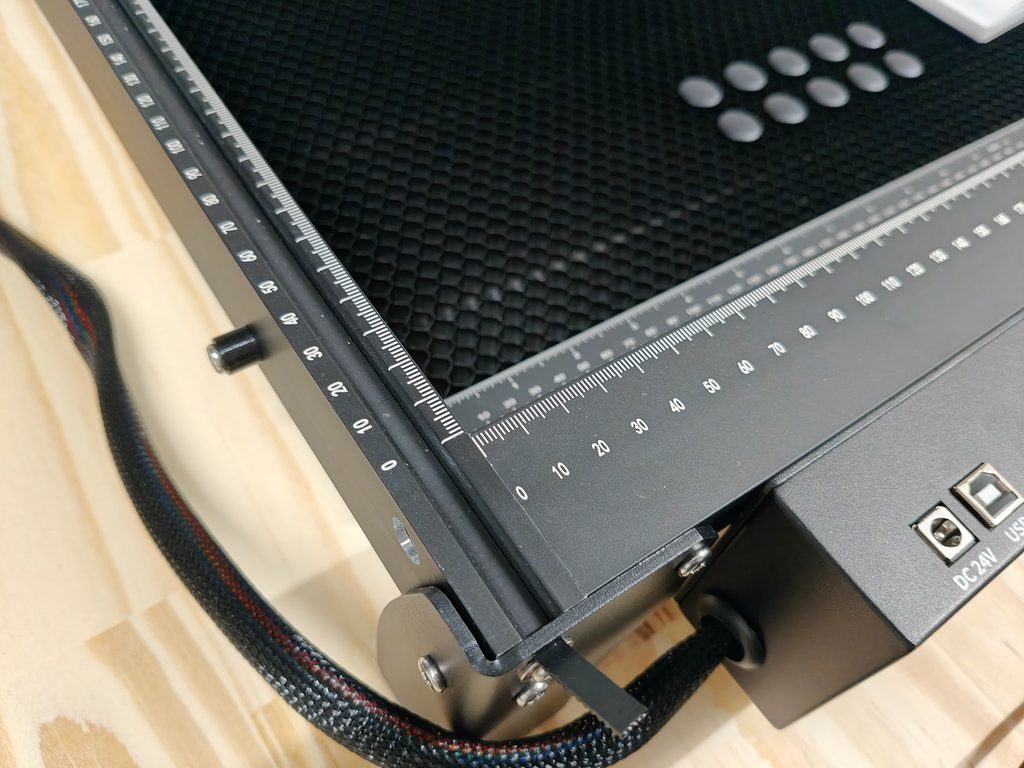

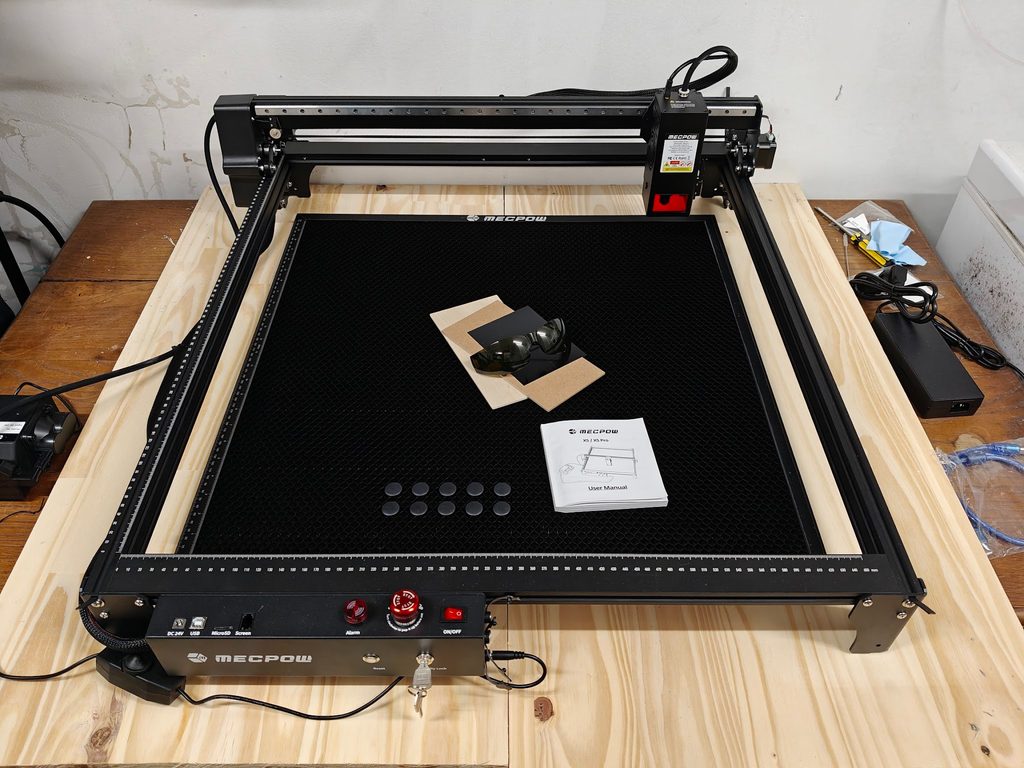

Avec ce laser, j’ai également reçu la table de travail Mecpow H66 en nid d’abeille, permettant d’avoir des découpes bien propres, et le kit rotary Mecpow G3 pour graver des objets cylindriques. Ces éléments sont des options et ne sont pas forcément inclus avec la machine.
Les caractéristiques du Mecpow X5 Pro 33W :
Jetons maintenant un œil de plus près aux caractéristiques de cette machine.

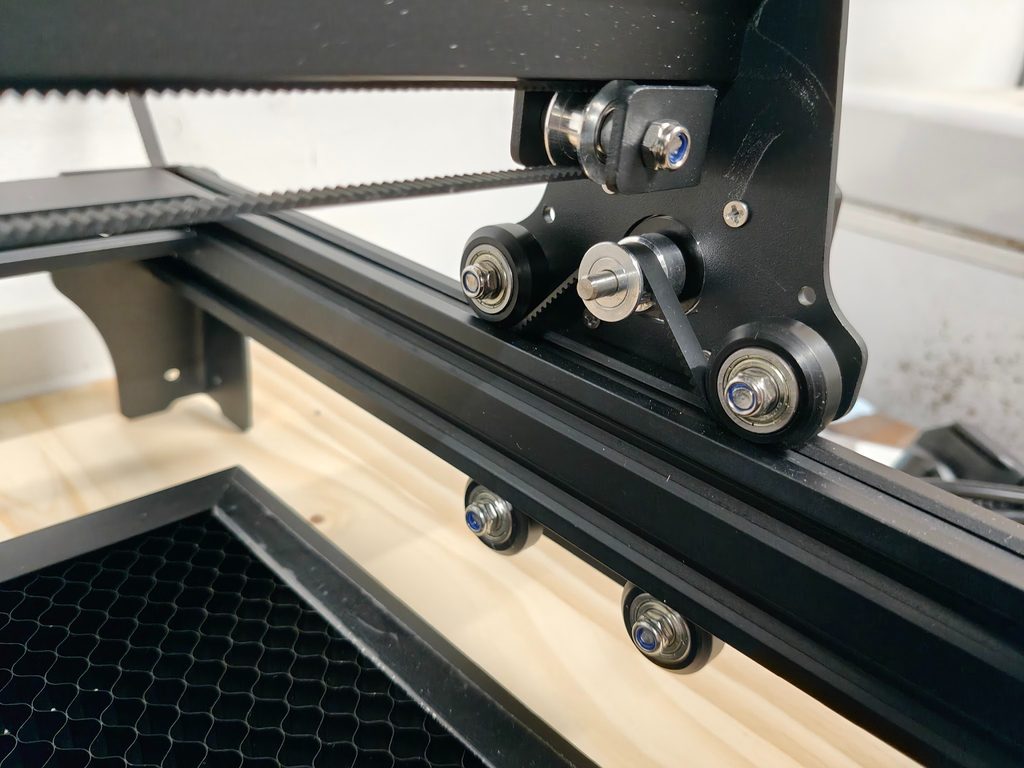

Sa structure repose sur un châssis classique en profilés aluminium, associé à des guidages de type V-Slot pour l’axe Y et à un rail linéaire pour l’axe X. Une conception éprouvée et largement répandue sur ce type de graveur laser.

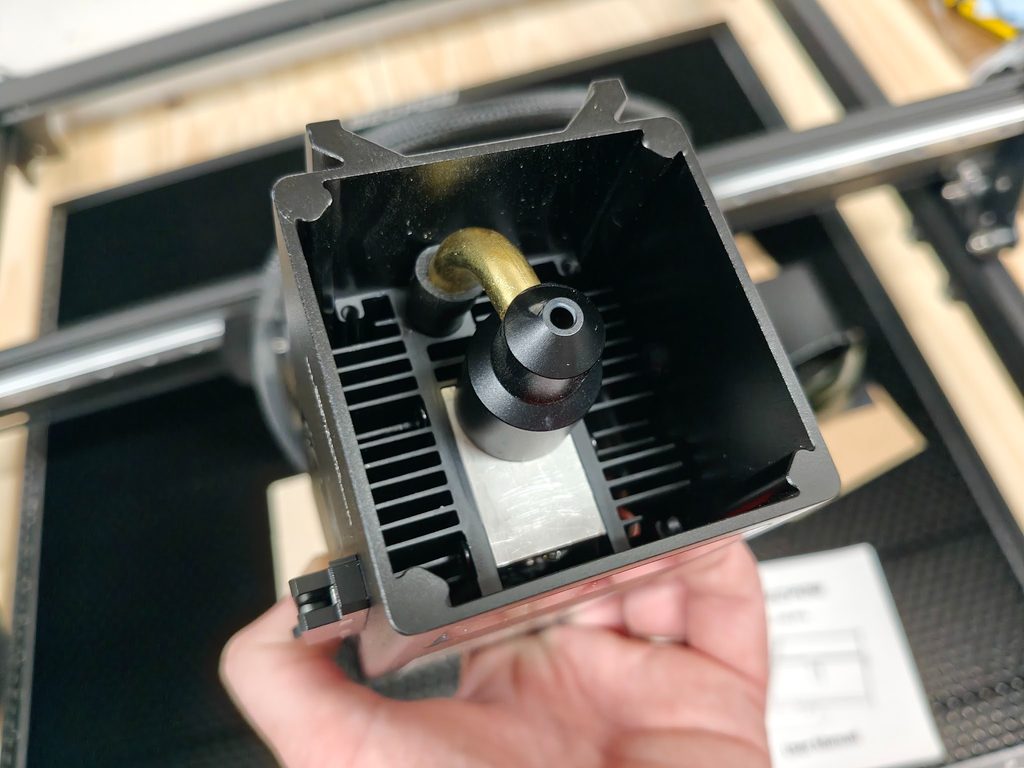

Un point positif, la machine est équipée d’origine d’un Air Assist. La buse d’air est directement intégrée à la tête laser et il suffit d’y raccorder le tuyau déjà présent le long de l’axe X.

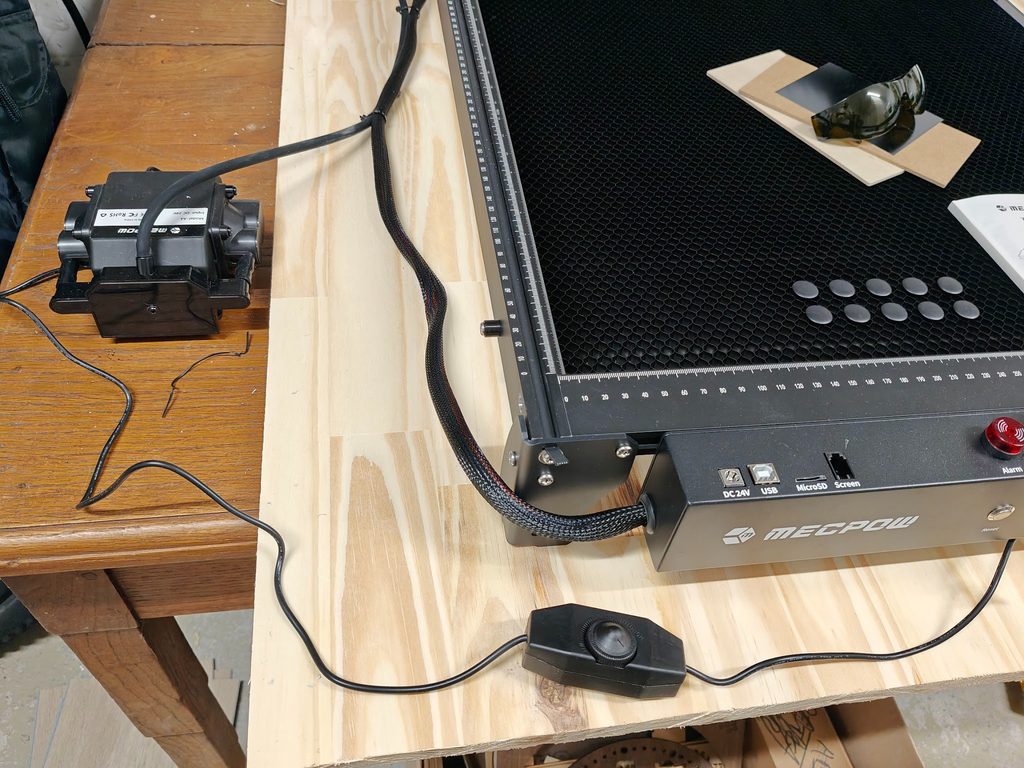

À l’autre extrémité du tuyau, il ne reste plus qu’à brancher la pompe d’Air Assist. Celle-ci est directement pilotée et alimentée par la carte mère de la machine, ce qui permet de gérer automatiquement sa mise en marche au début d’une gravure ou découpe.

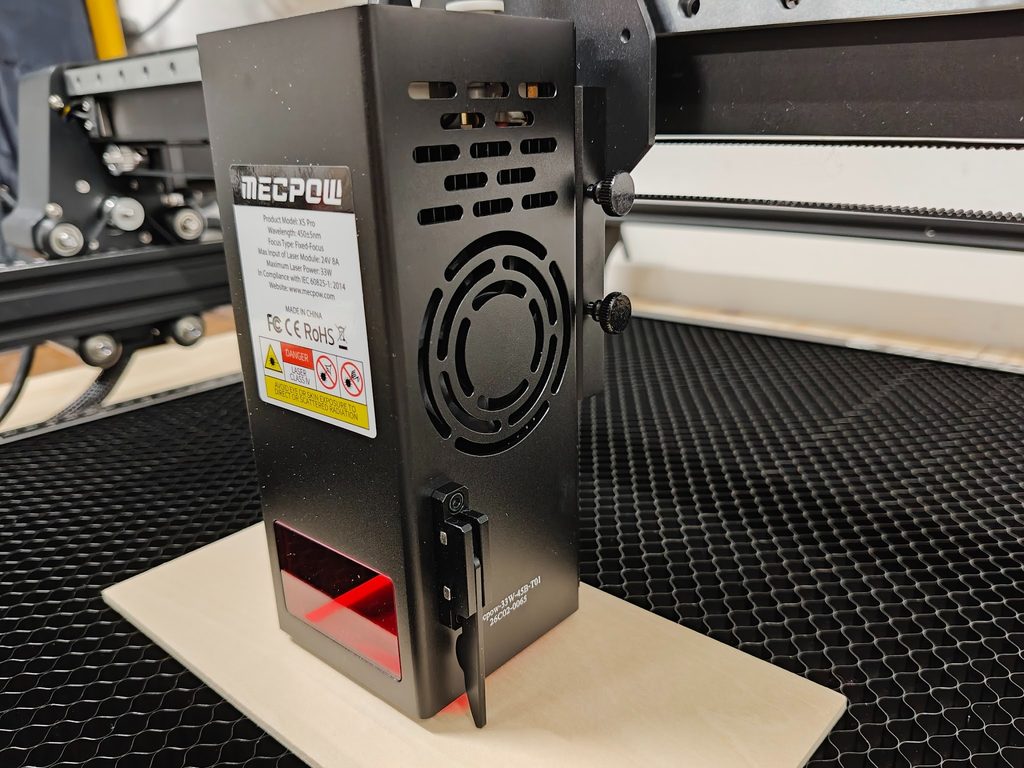

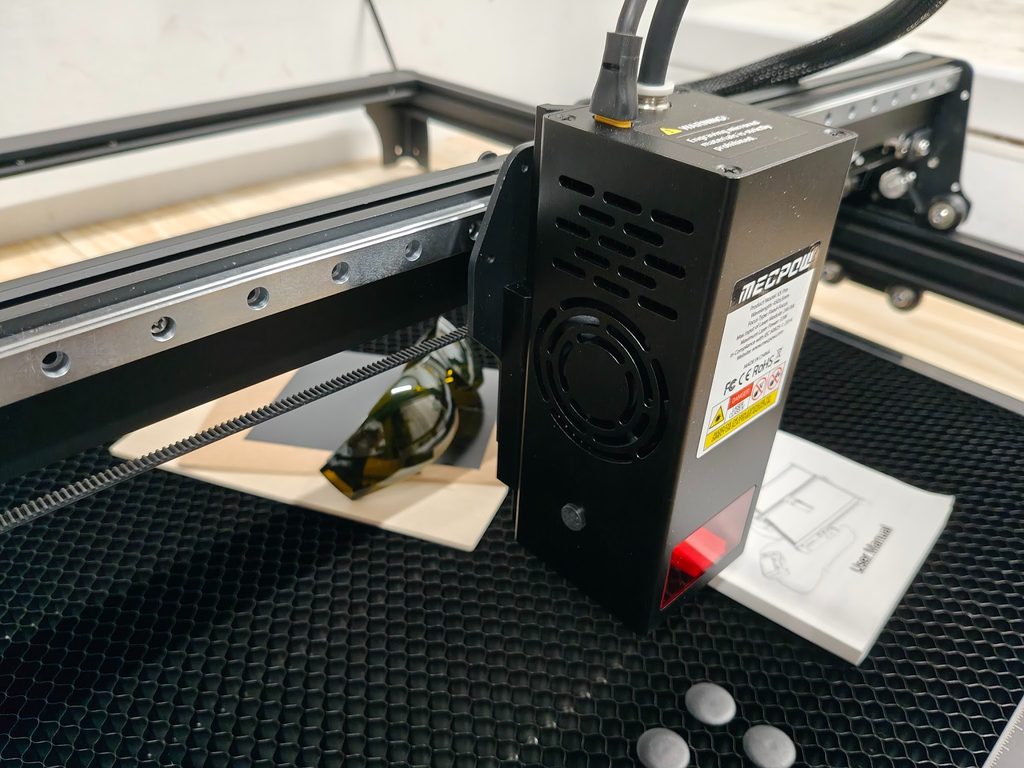

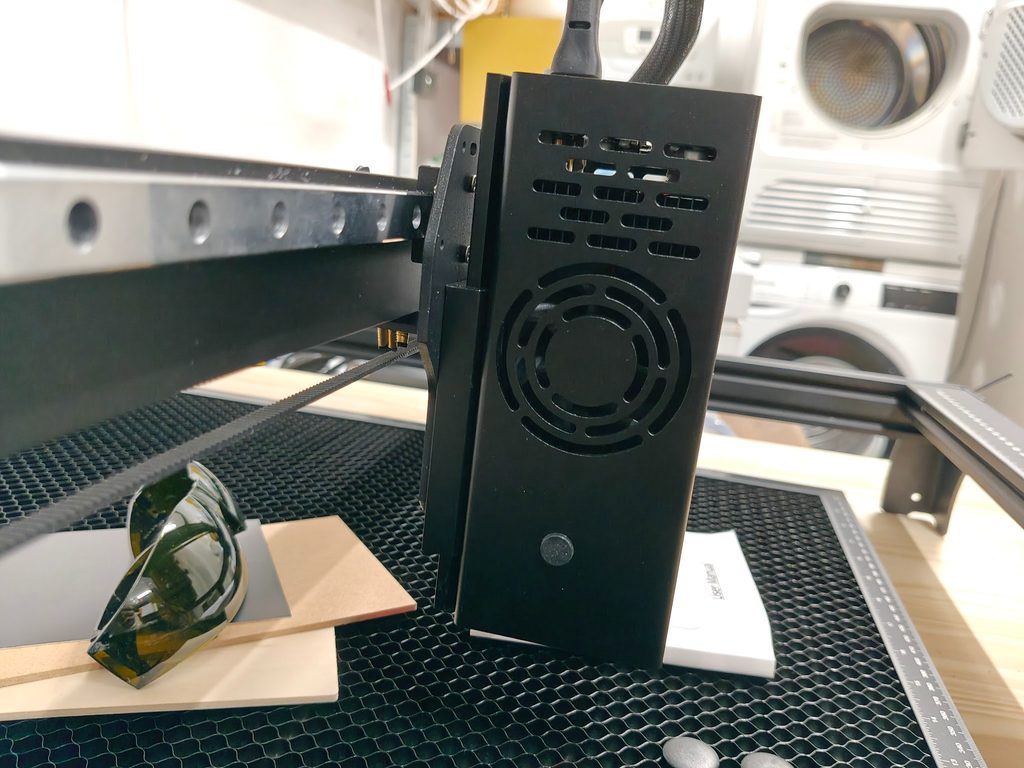

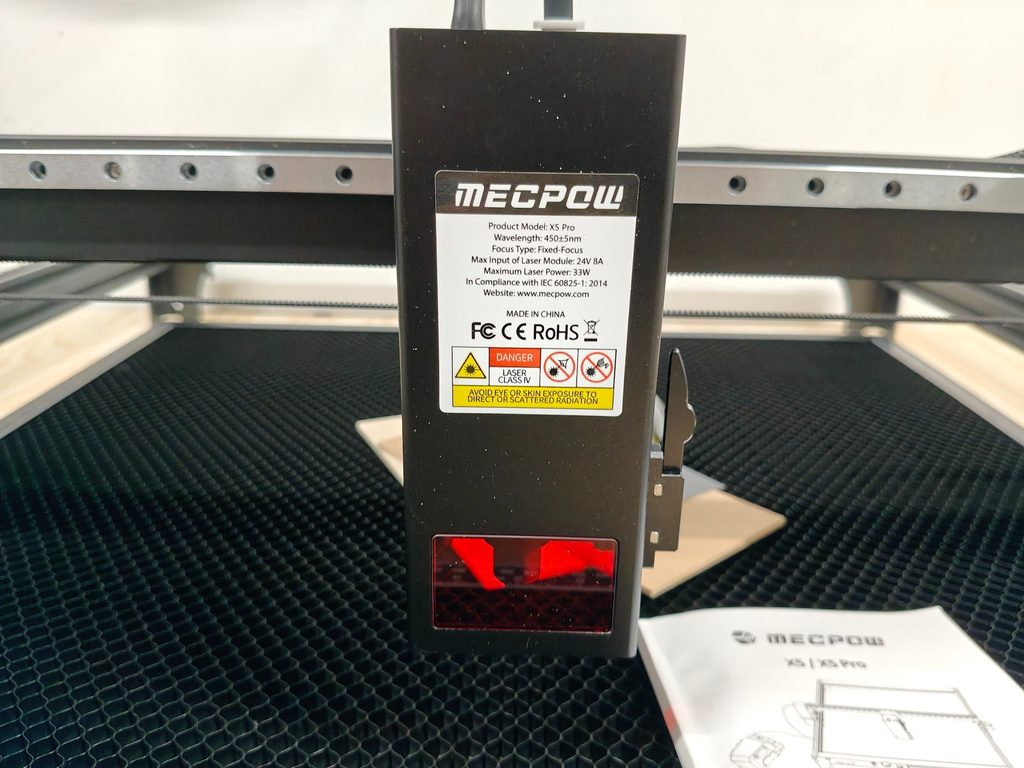

Voici la tête laser de ce Mecpow X5 Pro 33W.

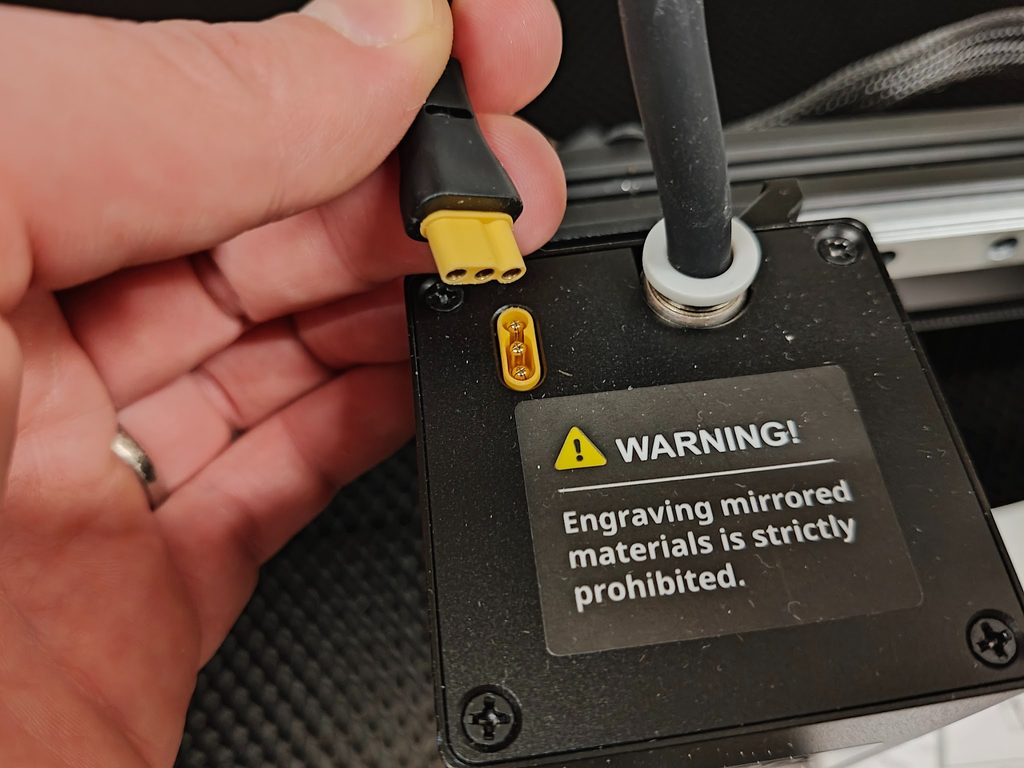

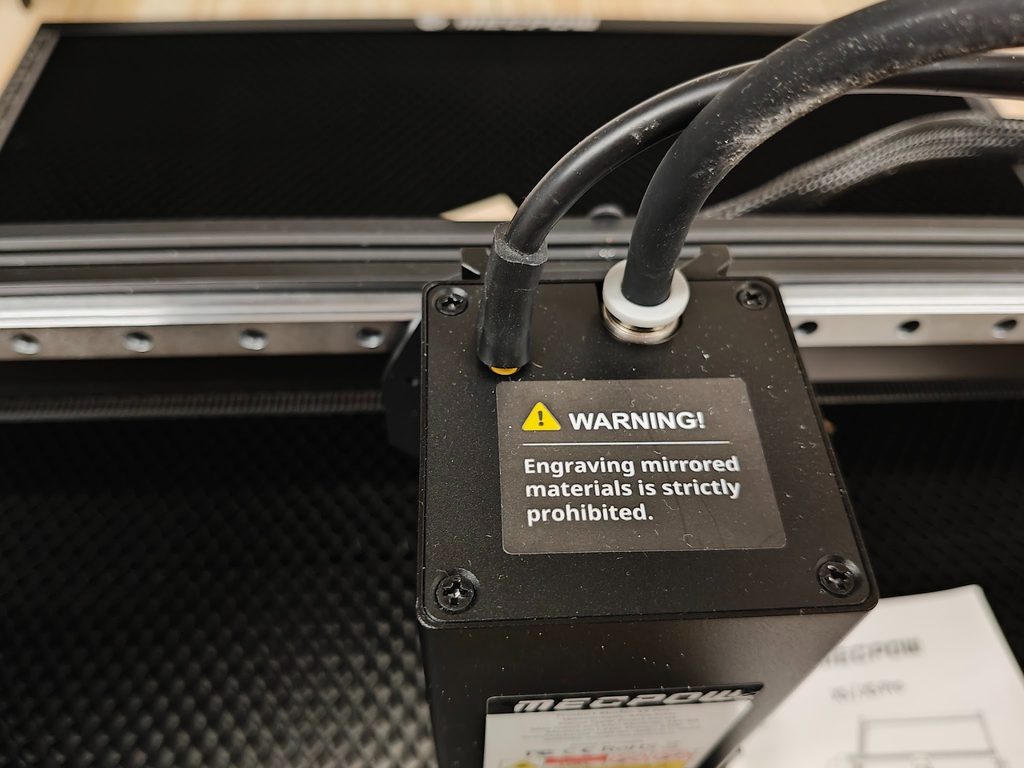

Sur la partie supérieure, on retrouve le connecteur d’alimentation électrique, équipé d’une fiche à trois broches. Contrairement à certains autres modèles, celle-ci n’est pas maintenue par des vis. Elle reste toutefois suffisamment rigide et fermement en place pour éviter, à mon avis, tout risque de déconnexion intempestive lors de l’utilisation.
On trouve également le raccordement pneumatique de l’Air Assist, réalisé à l’aide d’un connecteur pneumatique rapide.

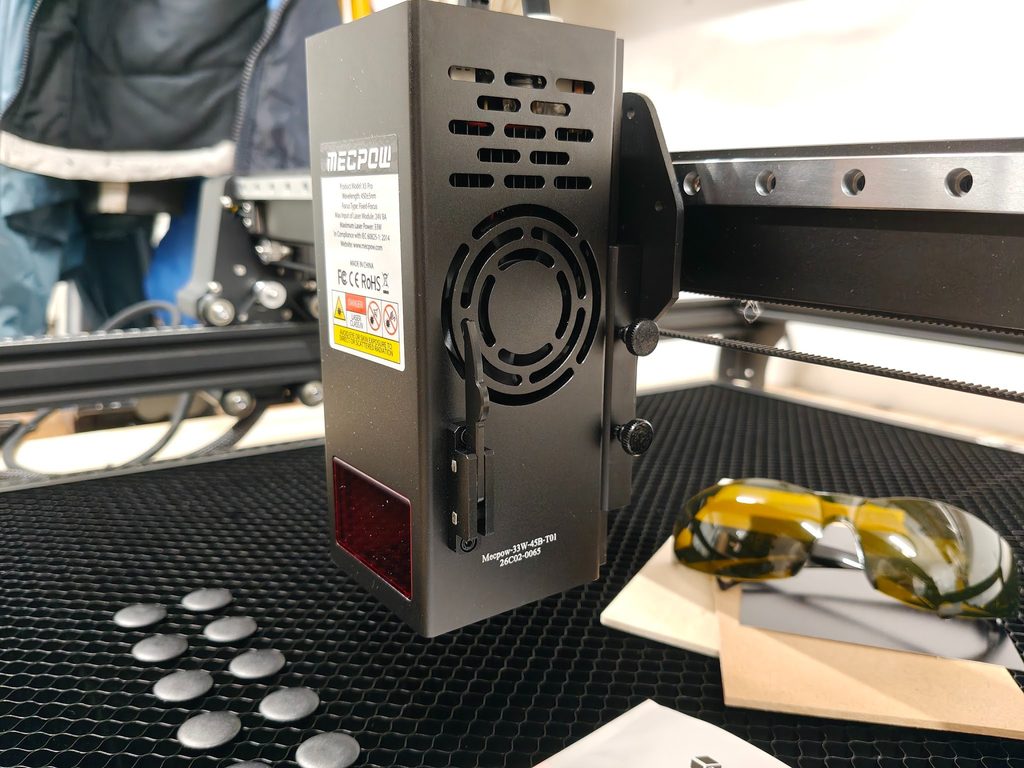

Pour la mise au point, MECPOW a choisi la simplicité avec un système bien connu : la bonne vieille pige rabattable sur le côté. Il suffit de la basculer, de la mettre en contact avec le matériau à graver, puis de resserrer les deux vis latérales pour maintenir la tête en position. Une fois le réglage effectué, il ne reste plus qu’à replier la pige et lancer la gravure.

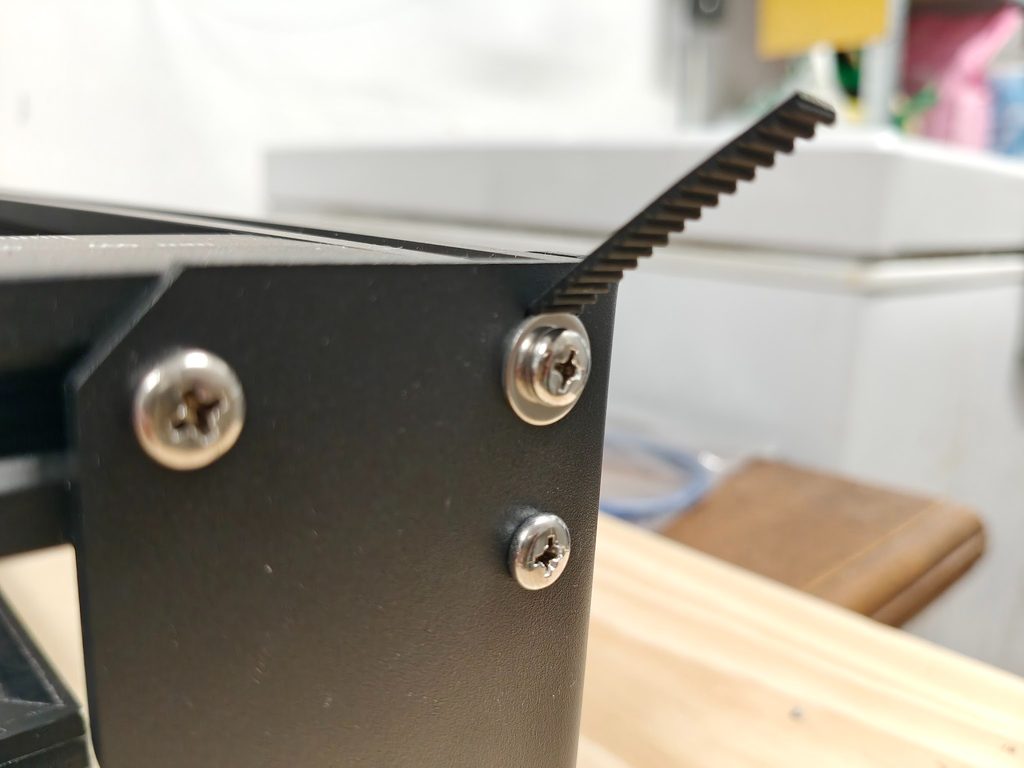

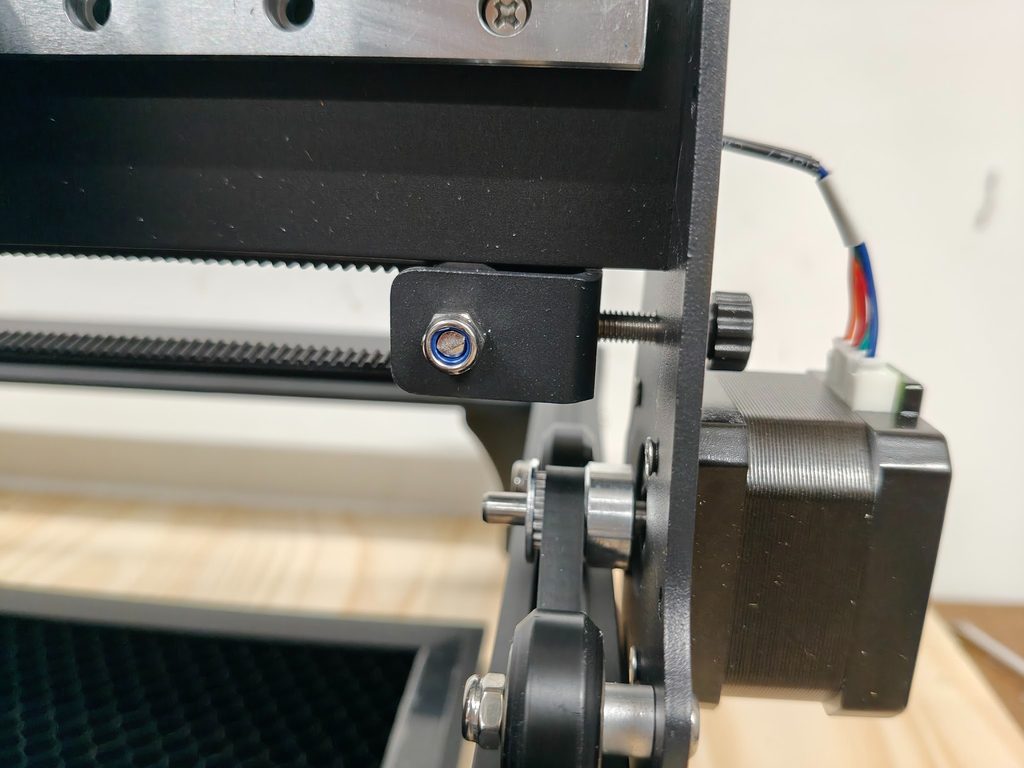

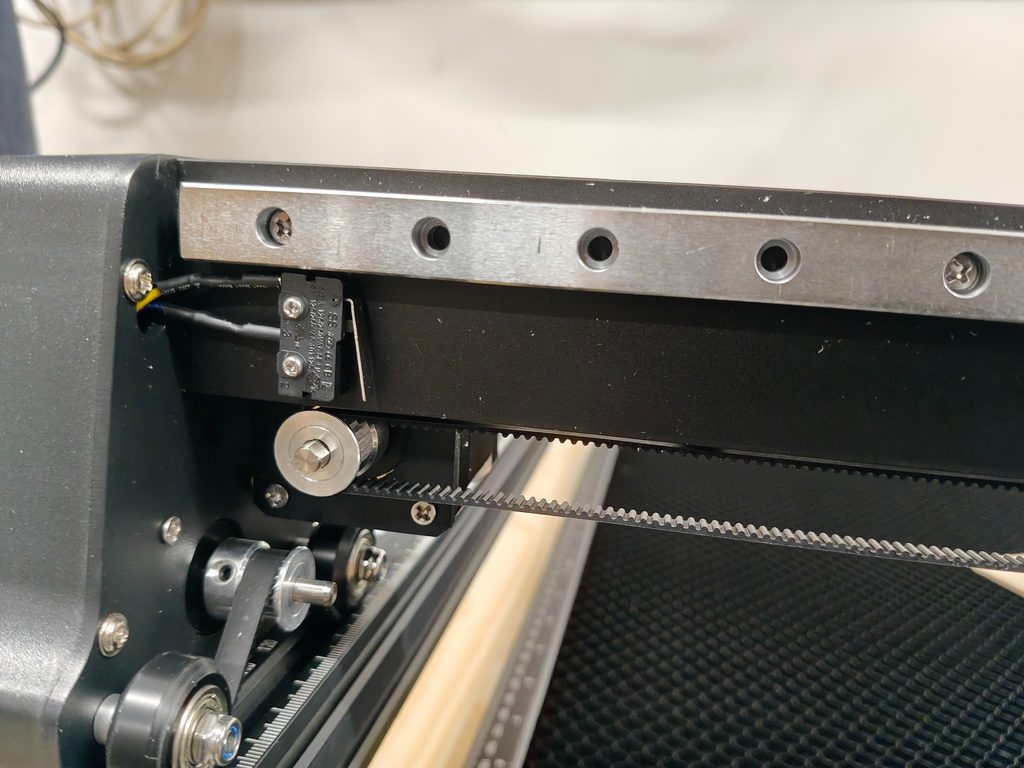

La tension des courroies de l’axe Y est assez aléatoire, puisqu’il faudra tirer manuellement sur celles-ci et les immobiliser à l’aide d’une vis et sa rondelle. Par contre, un vrai tendeur de courroie est présent pour l’axe X…

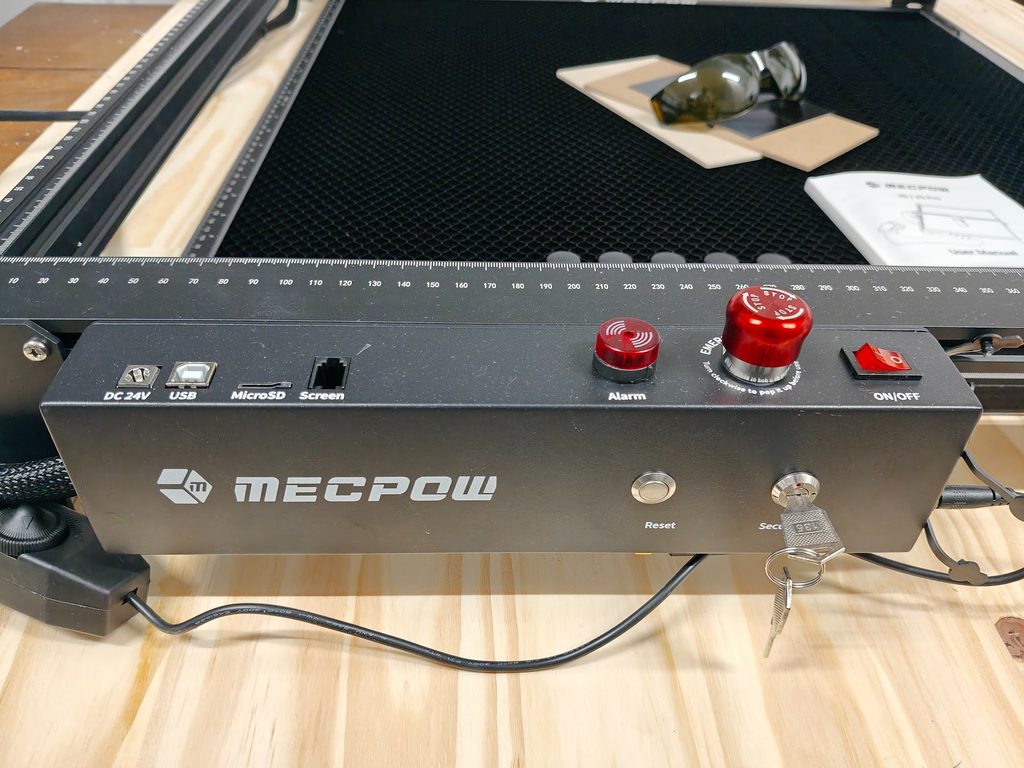

Le panneau de contrôle est assez bien équipé, mais sans écran pour le mode hors ligne. On y trouve le port d’alimentation 24v, la prise USB pour commander avec un PC, un port micro SD, un port screen (pour éventuellement rajouter l’option), un voyant d’alarme, un arrêt d’urgence, un bouton d’allumage, un bouton reset et une clé de verrouillage.

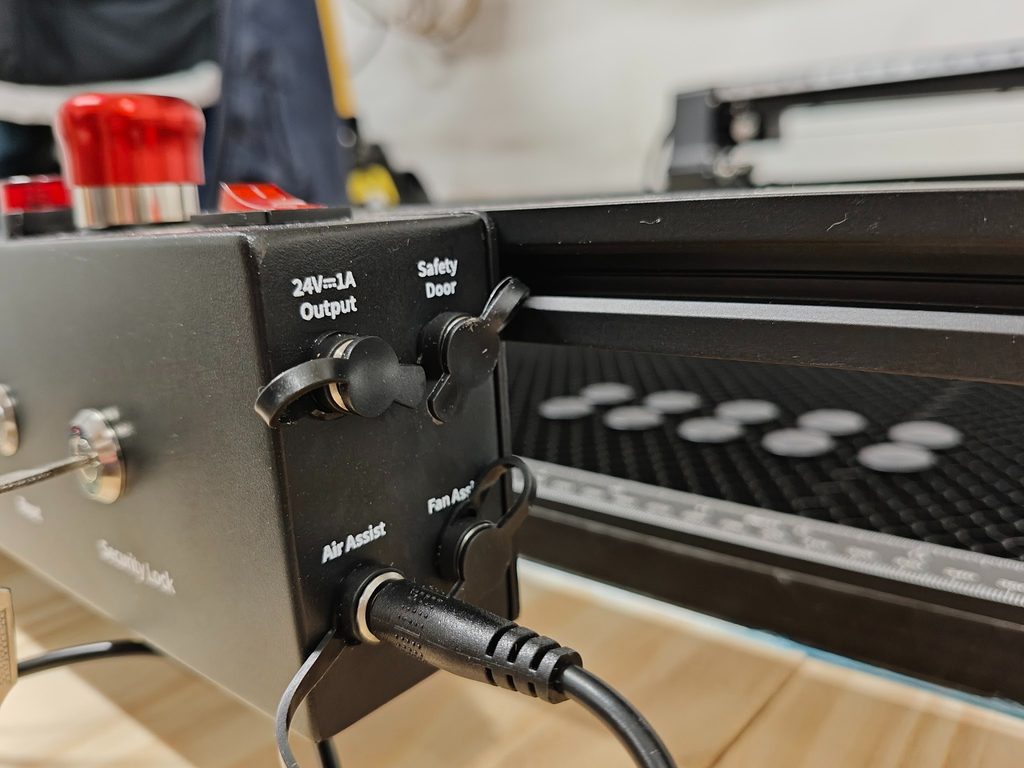

Sur le côté du panneau se trouvent différentes connexions pour l’air assist, fan assist, safety door, et une sortie 24v 1A de quoi rajouter des options…
Niveau sécurité, le Mecpow X5 Pro 33W est équipé d’un détecteur de flamme et d’un gyroscope antibasculement.
Quelques caractéristiques principales :
- Puissance électrique : 24v 8A – 220v 2A
- Puissance de sortie du module laser : 33W
- Point laser : 0.08 x 0.1 mm
- Vitesse de gravure maximum : 28000 mm/min
- Zone de travail : 600 * 600 mm
- Taille de la machine : 805 x 712 x 194 mm (attention, il faut de la place)
- Interfaces de connexion : USB/APP, WIFI/micro SD
- Systèmes d’exploitation : Windows/macOS/linux
- Logiciel de contrôle : MKSLaser APP / LaserGRBL / LightBurn
Tests du Mecpow X5 Pro 33W:
Pour réaliser l’ensemble des tests, j’ai utilisé LightBurn, mais il est tout à fait possible d’utiliser d’autres logiciels.

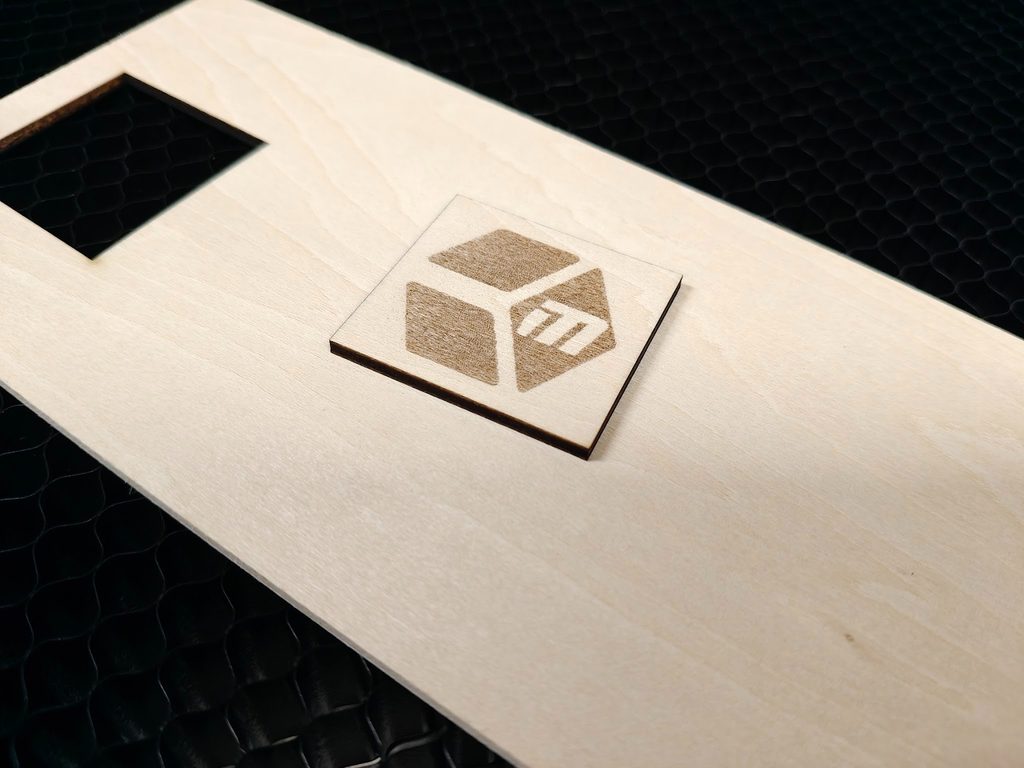

-En tout premier, j’ai réalisé un logo MECPOW sur CP de 3 mm, avec les paramètres recommandés dans la notice. Pour information, le X5 Pro n’est pas fourni avec une carte SD contenant des fichiers de test.
Gravure: puissance 20 % et vitesse 12000 mm/min
Découpe: puissance 90 % et vitesse 700 mm/min
-Ensuite, j’ai réalisé les traditionnelles grilles de test sur CP de 3 mm pour apprécier les performances de ce module 33w. Les grilles ont directement été générées avec l’outil inclus dans LightBurn.

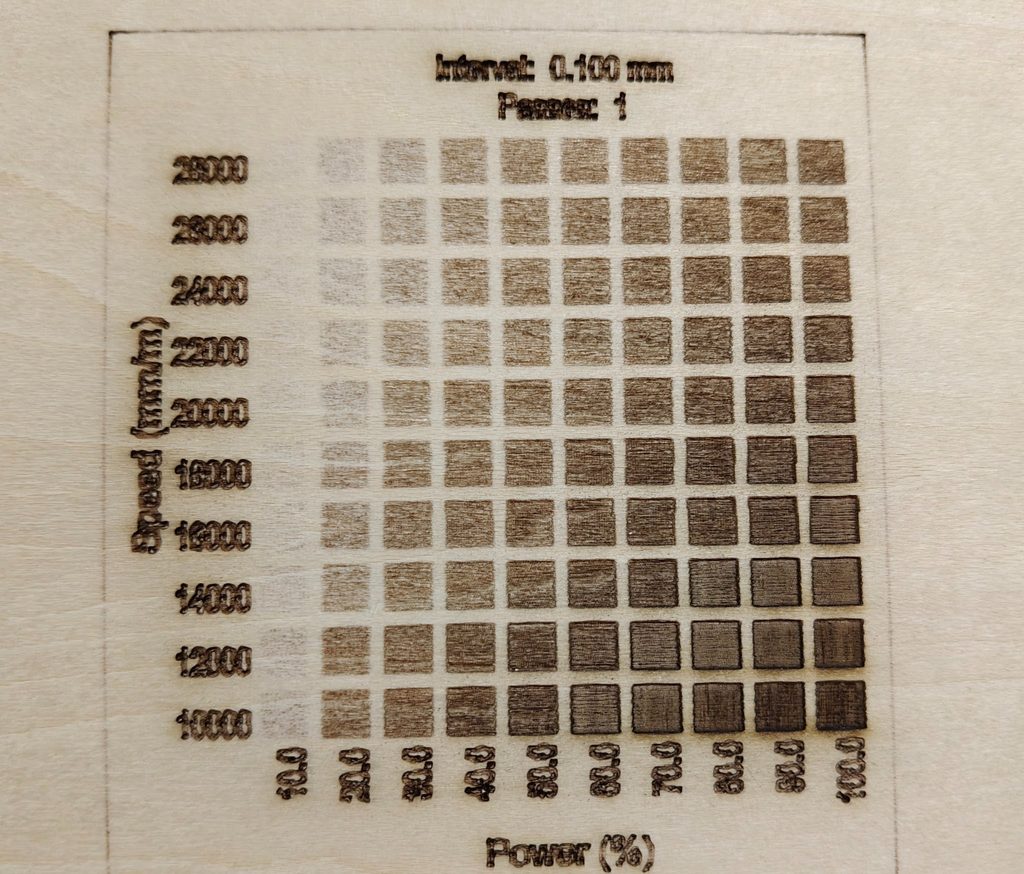

Test de gravure: puissance 10 à 100 % et vitesse 10000 à 28000 mm/min
La promesse d’une gravure à 28000 mm/min est donc tenue !

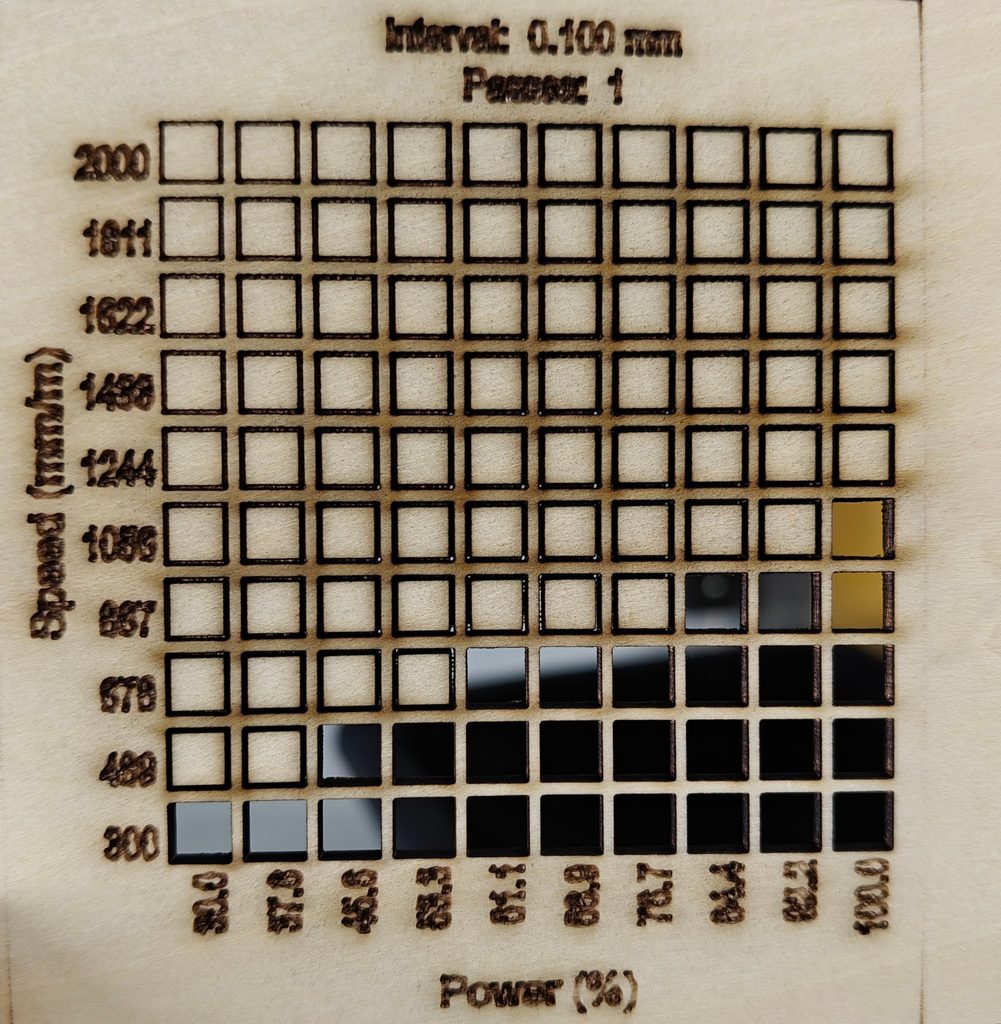

Test de découpe: puissance 30 à 100 % et vitesse 300 à 2000 mm/min
On arrive à couper le CP 3 mm à 1000 mm/min !

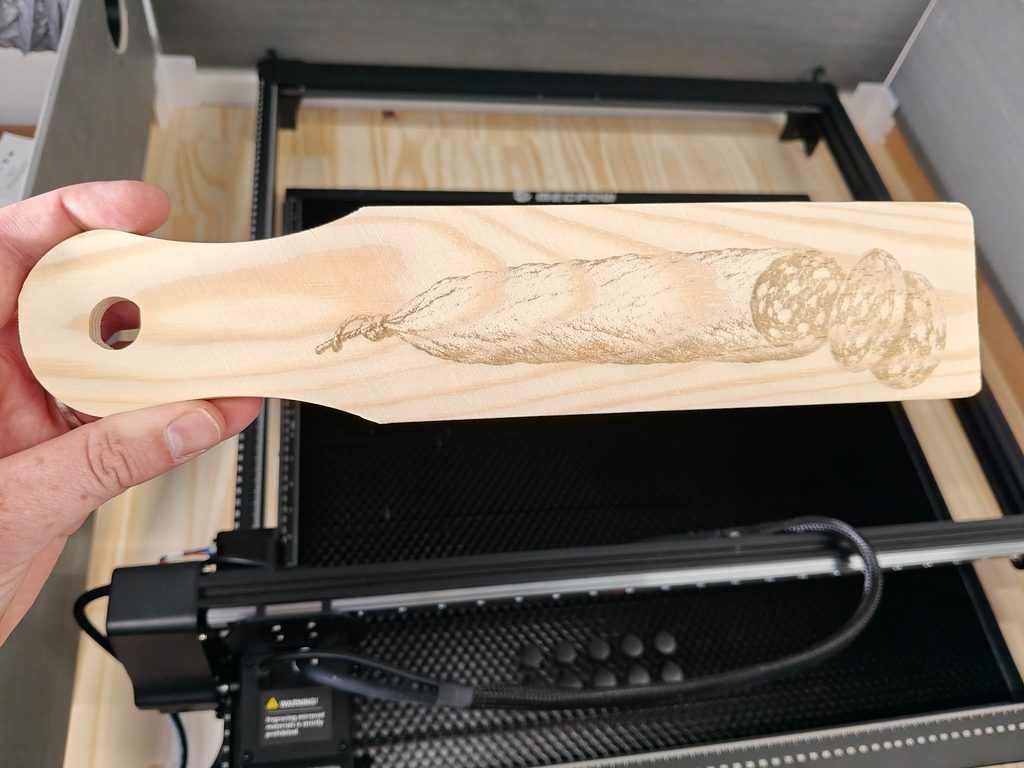

-Après cela, j’ai customisé une planche à découper le saucisson.
Gravure puissance 50 % et vitesse 20000 mm/min
Ici, le marquage est un peu faible, j’aurais dû rajouter une passe ou forcer un peu sur la puissance…

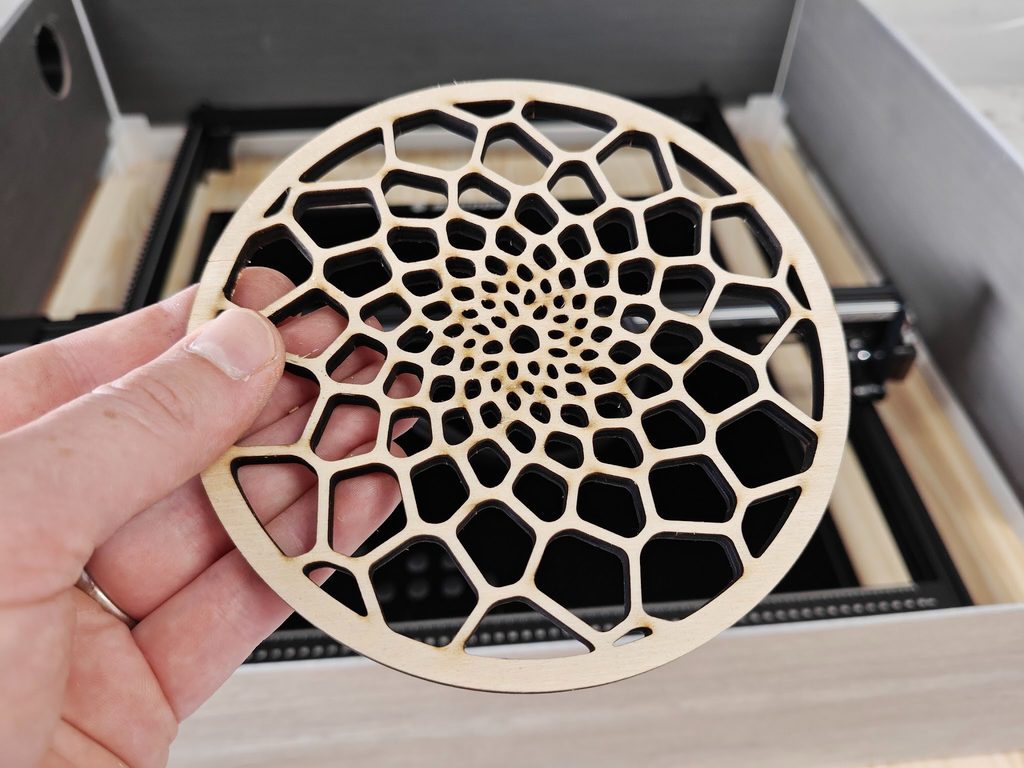

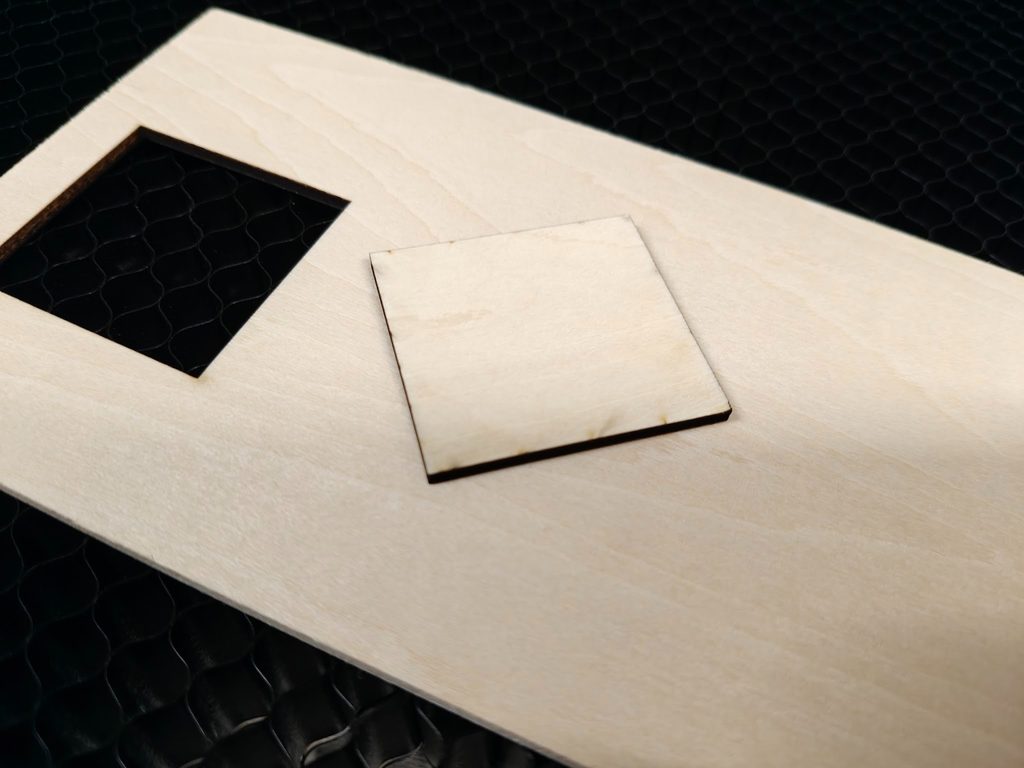

-Suite à cela, j’ai réalisé un dessous de plat en CP de 6 mm.
Sans faire de grille de test, j’ai déterminé des valeurs pifométriques.
Découpe: puissance 100 % et vitesse 300 mm/min

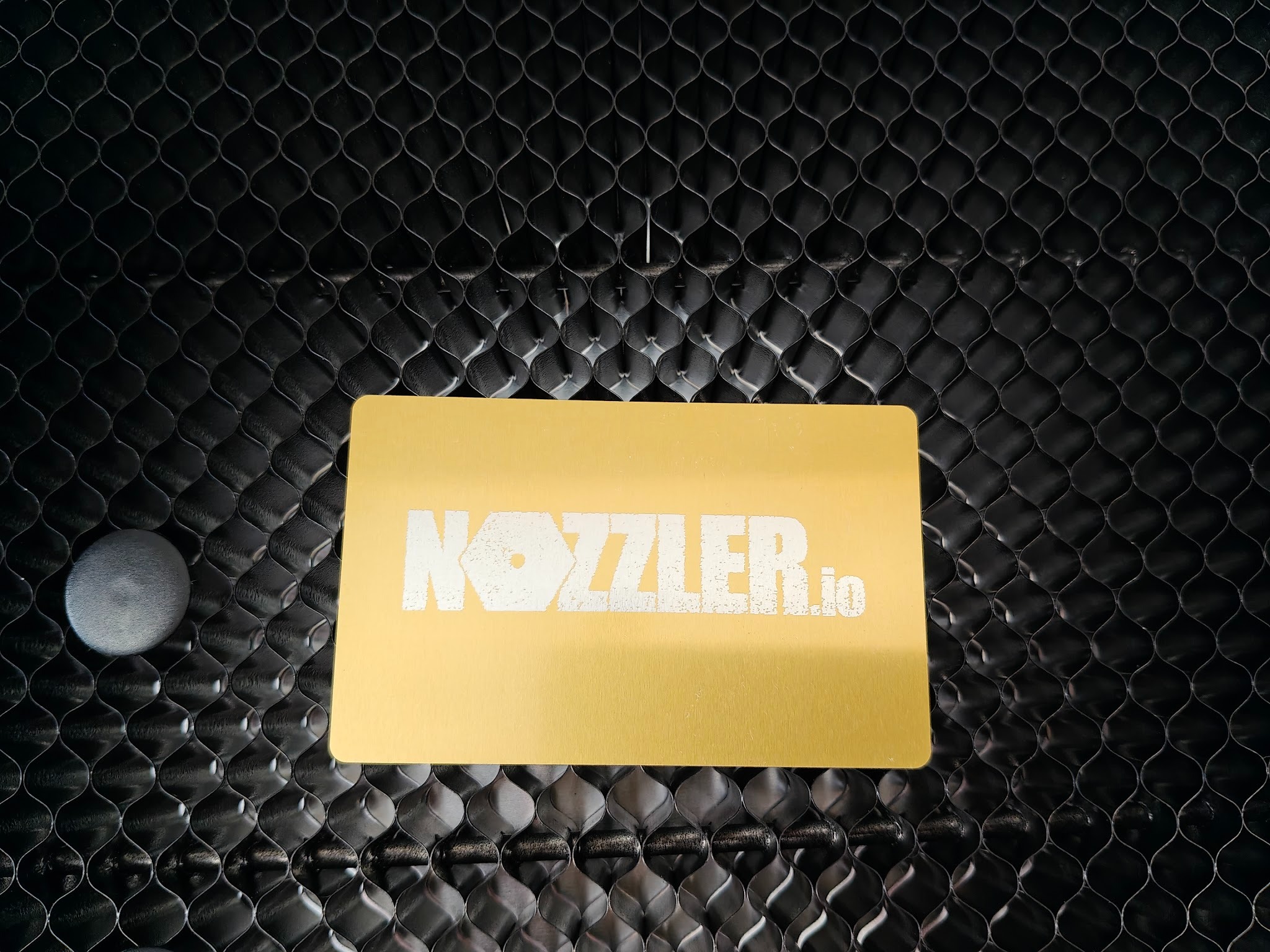

-Maintenant, on passe sur du métal avec une carte de visite en aluminium anodisé.
Gravure: puissance 40 % et vitesse 10000 mm/min

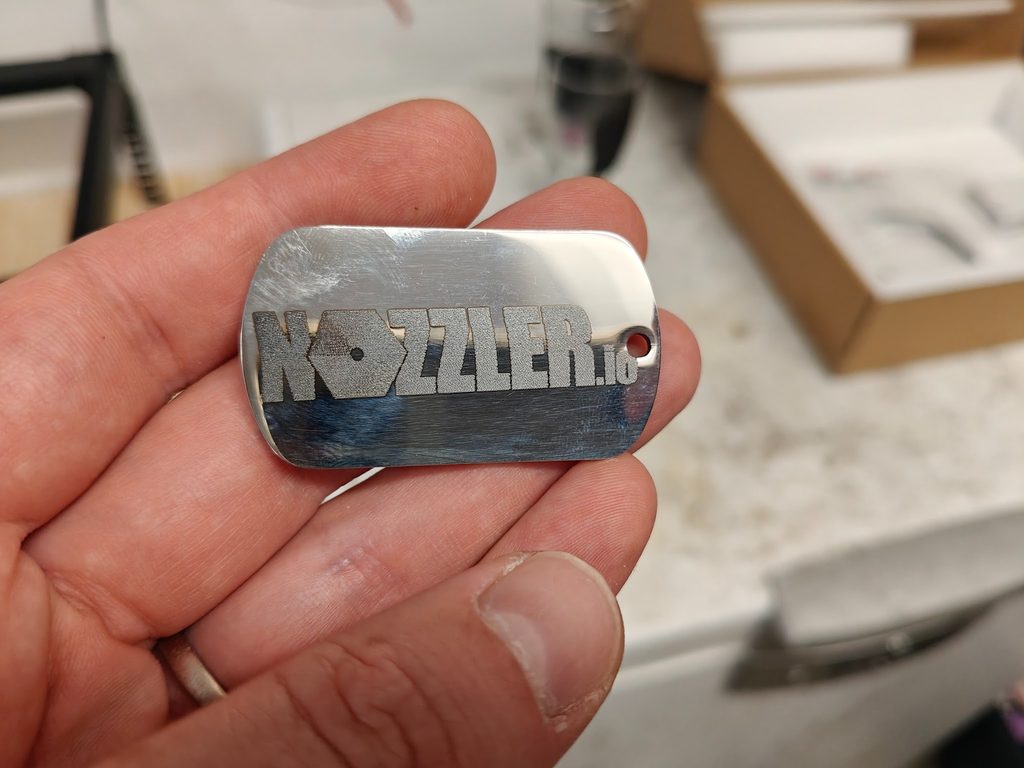

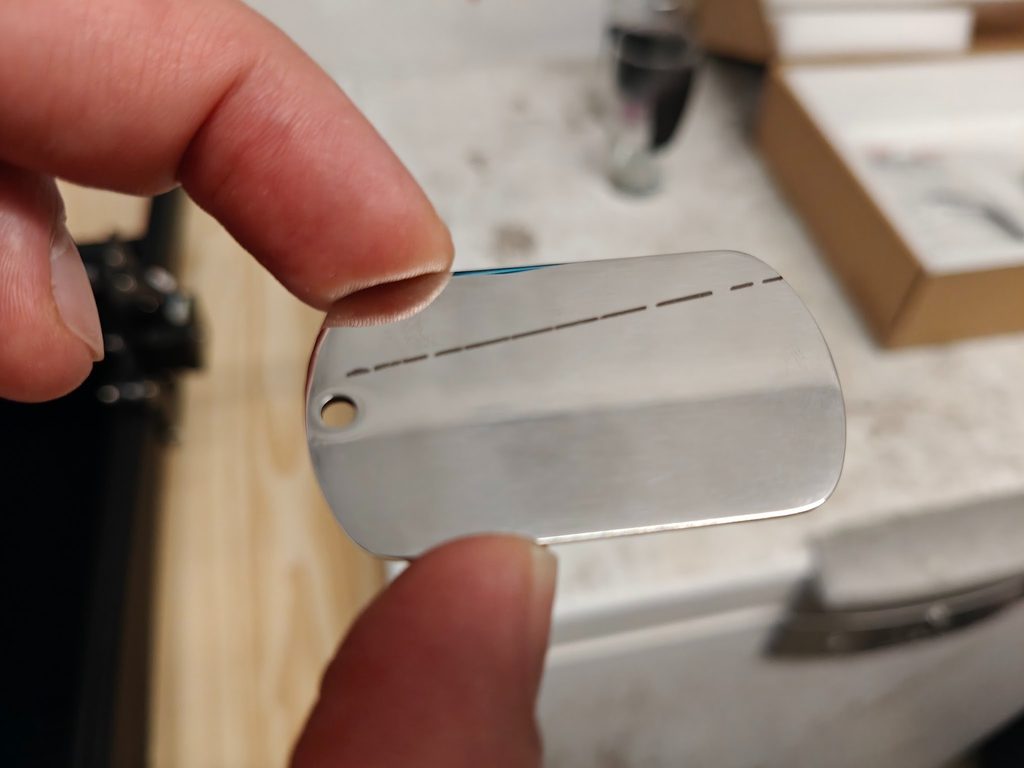

-Et enfin, un médaillon en acier inoxydable.
Gravure: puissance 80 % et vitesse 900 mm/min
Deux essais, deux semi-échecs 😅
La gravure, elle, a parfaitement fonctionné, mais le médaillon a progressivement glissé pendant la gravure… La faute à l’Air Assist, qui soufflait un peu trop fort !
Il faudra revoir la fixation pour un prochain essai.

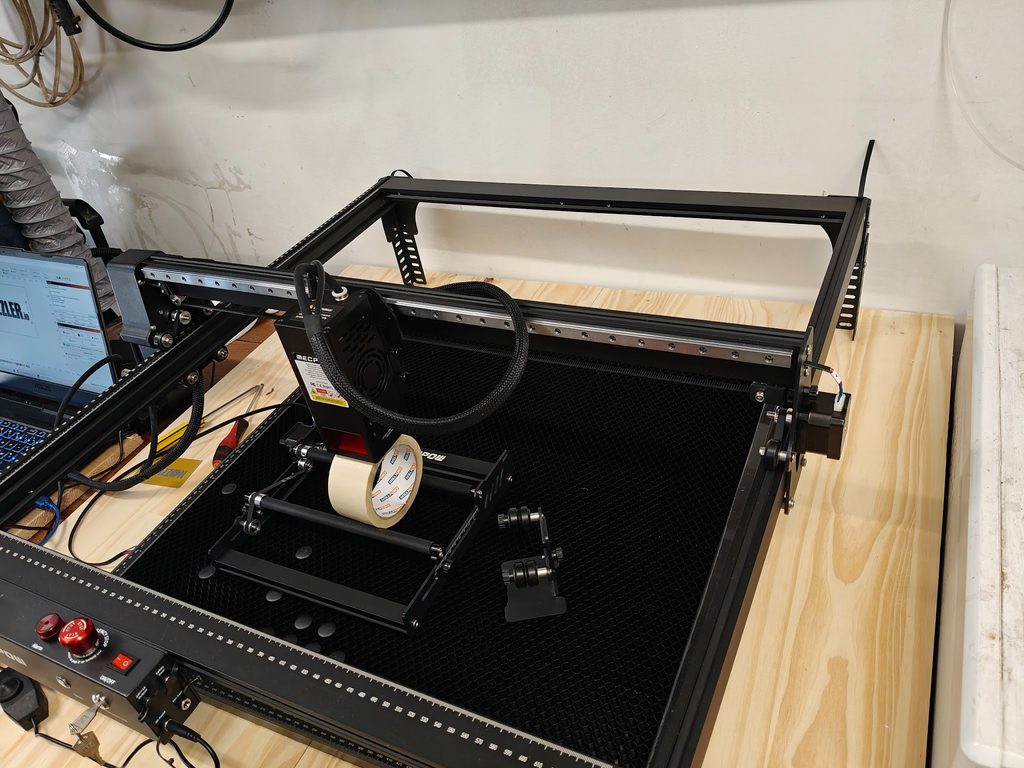

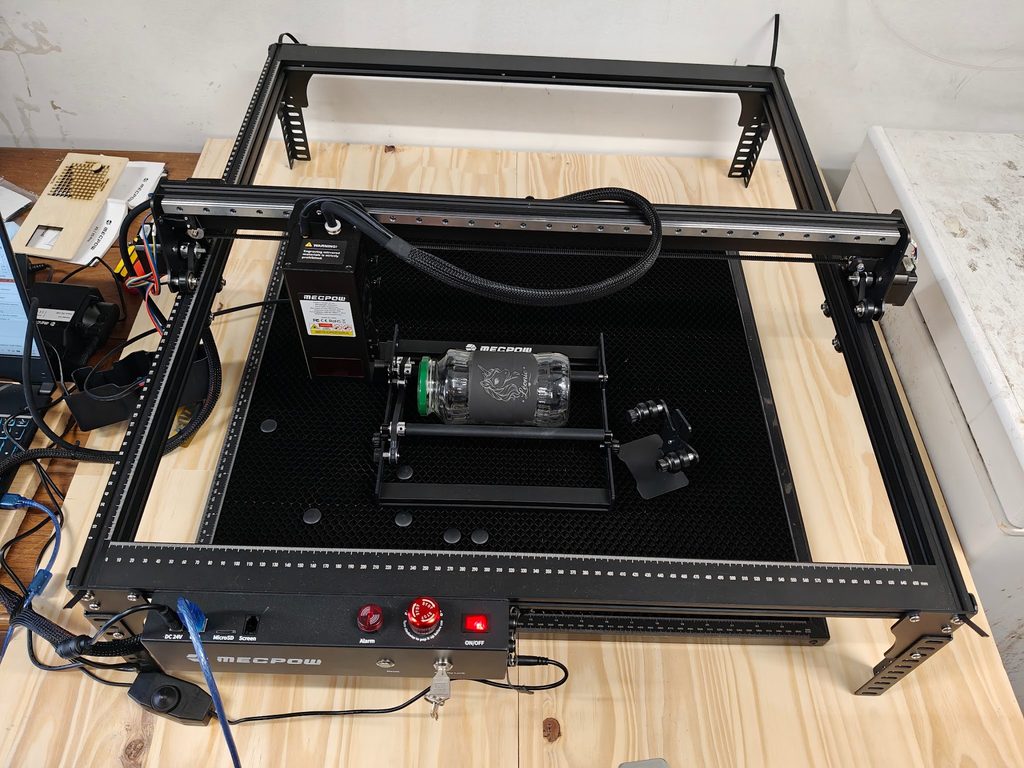

Tests du kit rotary Mecpow G3 :

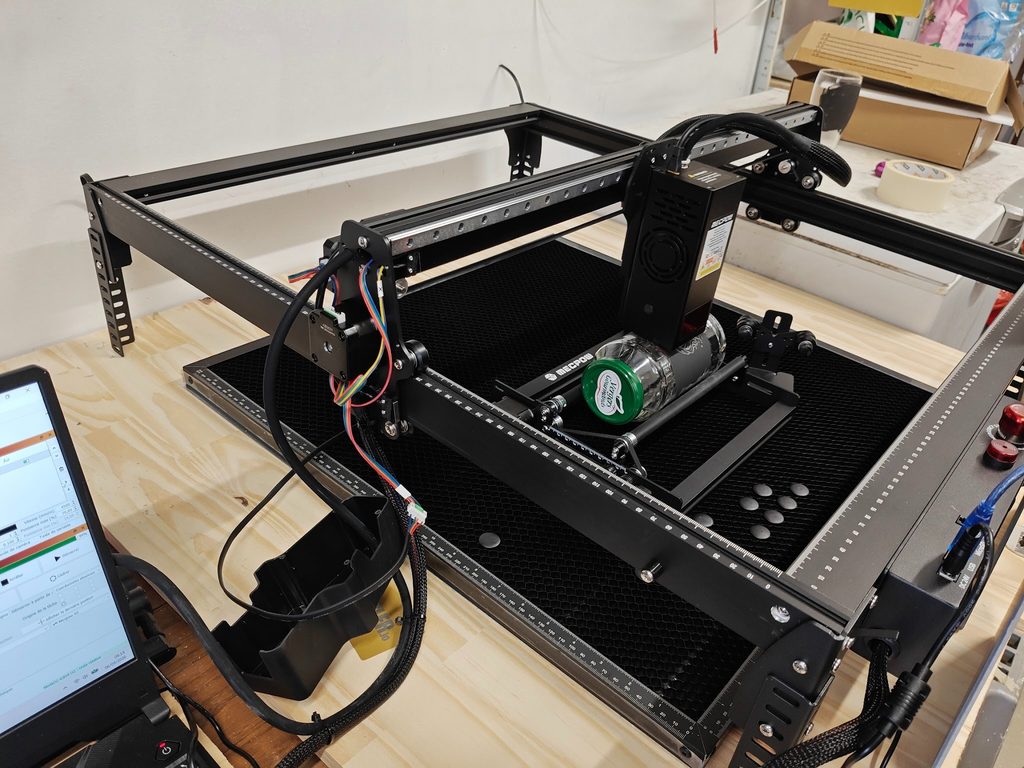

Pour le montage du rotary, il sera nécessaire de démonter le capotage du moteur gauche de l’axe Y et de débrancher les deux moteurs du même axe. Pour brancher le rotary à la place…
On a connu plus pratique, d’autant qu’il n’y a aucune indication, ni dans la notice du rotary, ni dans la notice du laser. Je vous joins ici un tuto vidéo.

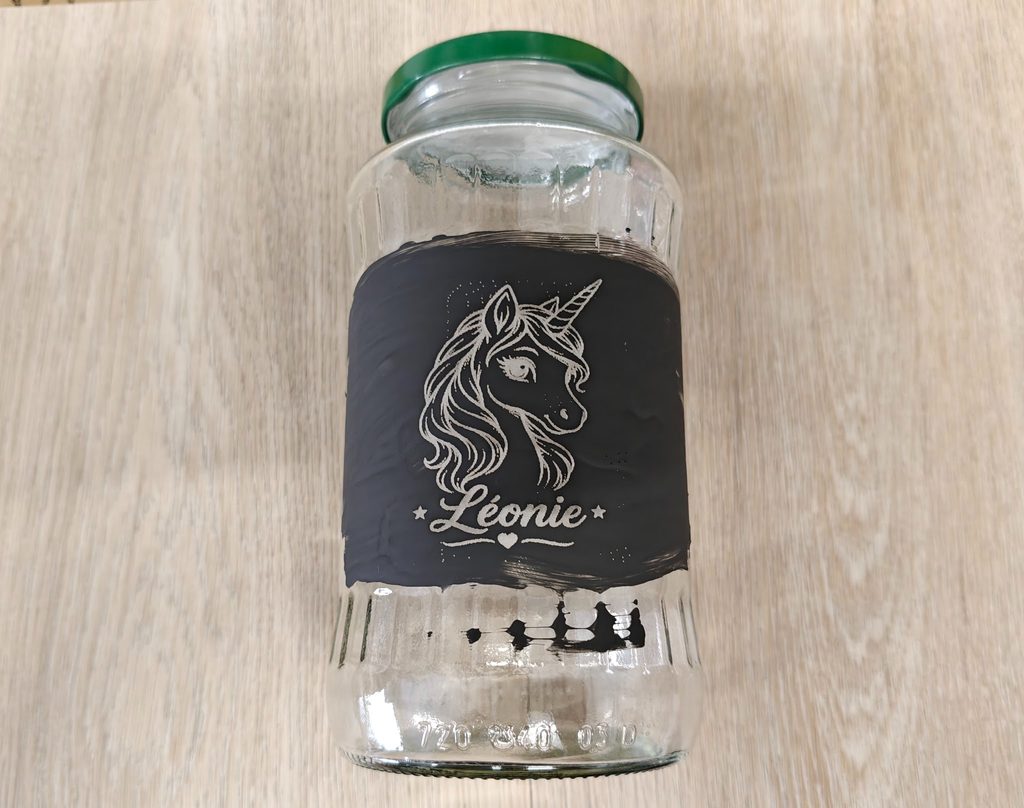

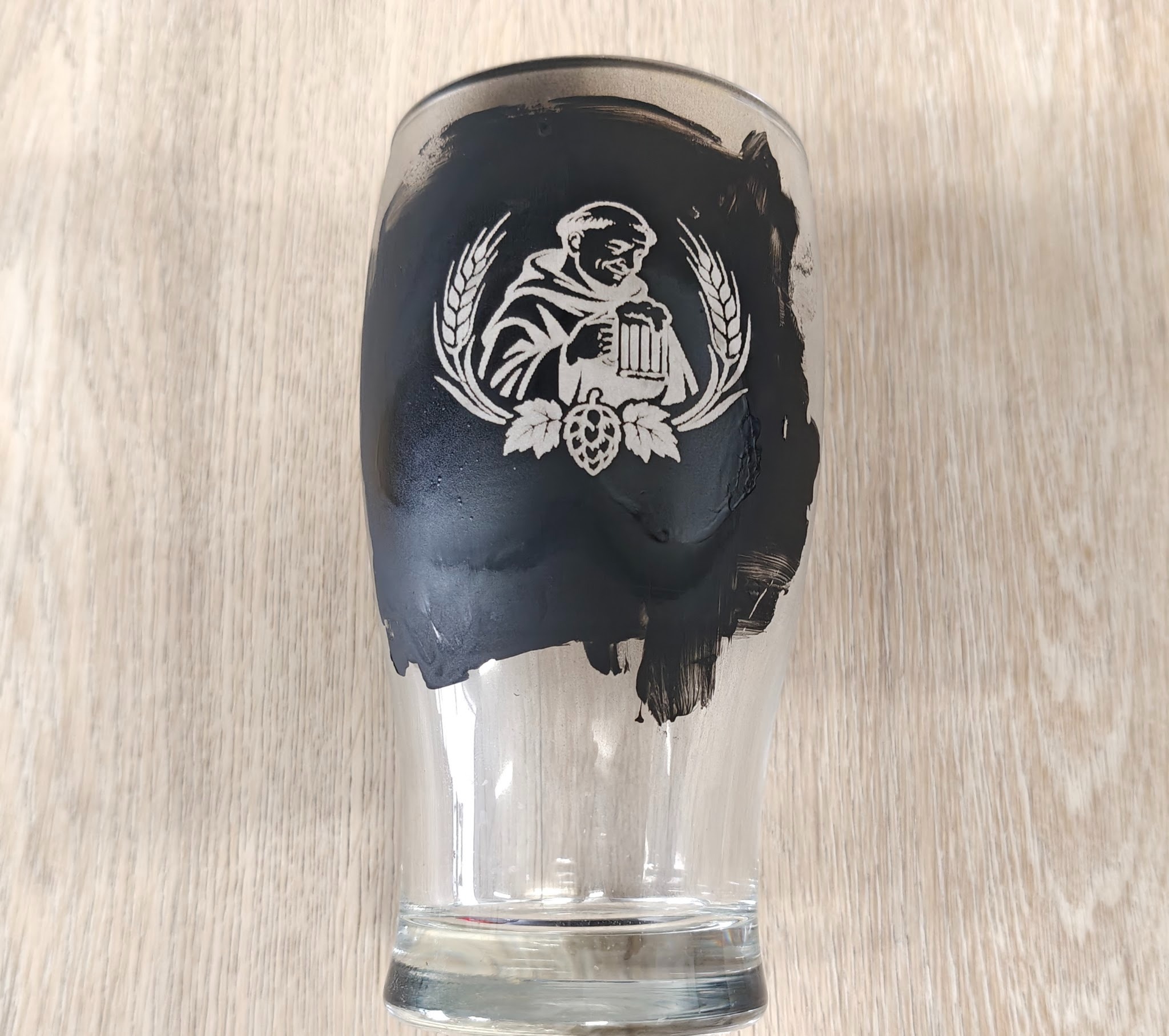

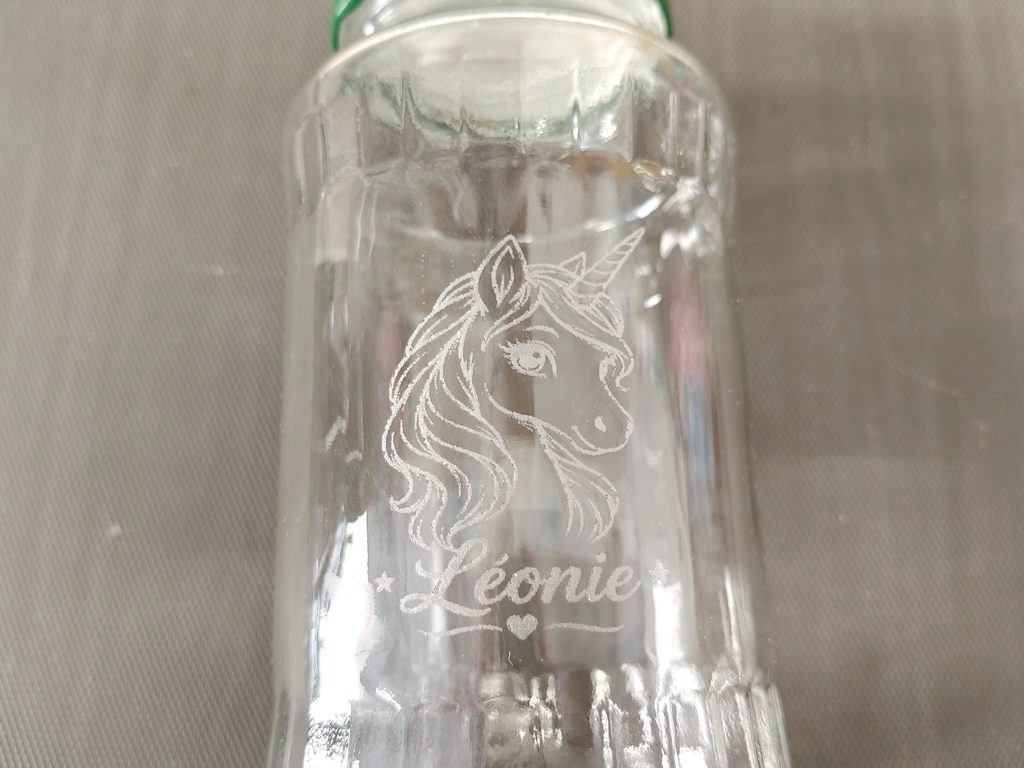

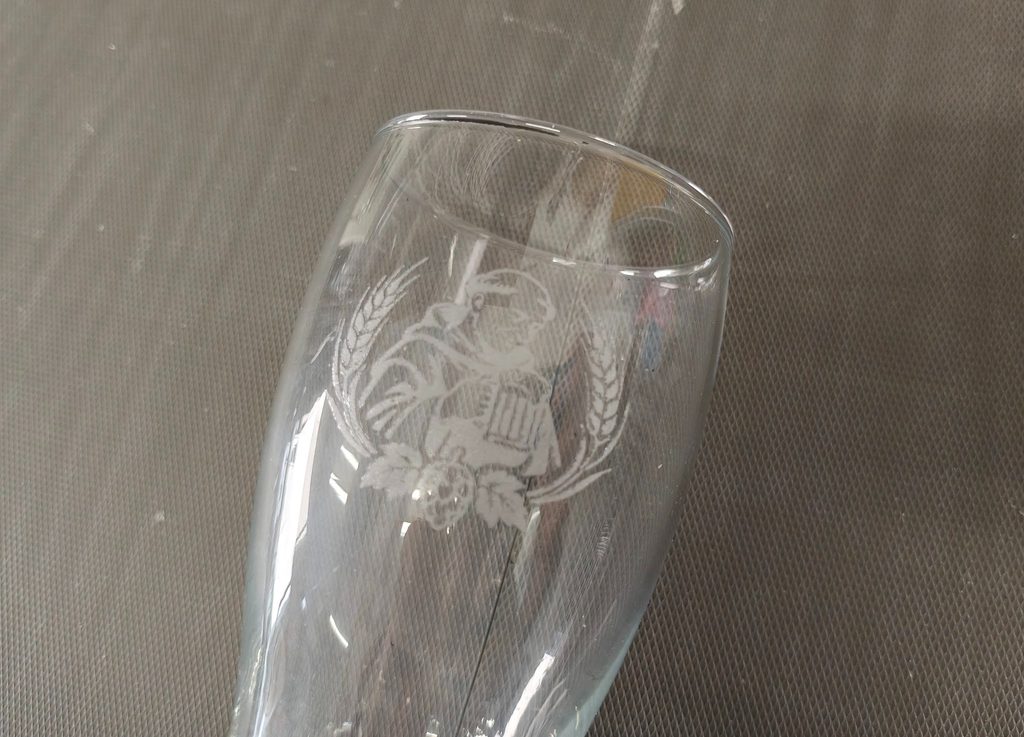

-Je commence avec deux gravures sur verre, un bocal et un verre à bière qui a nécessité d’être soutenu par le pied en Y à cause de sa forme.
Gravure: puissance 70 % et vitesse 5000 mm/min
Le verre n’étant pas gravable en l’état, j’ai d’abord préparé la surface avec de la peinture noire. Cette peinture permet au laser de s’arrêter en surface du verre et ainsi concentrer l’énergie nécessaire à la gravure. J’ai utilisé une peinture type “gouache”, car celle-ci s’enlève très facilement après gravure sous un filet d’eau.

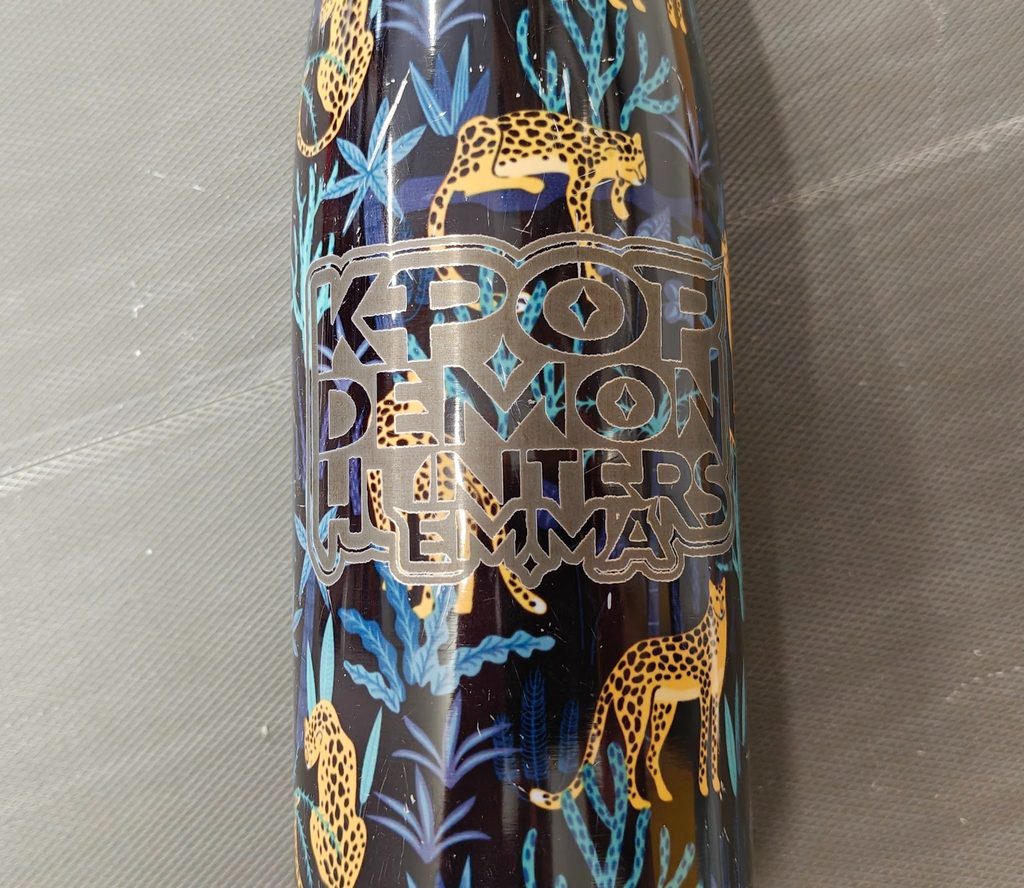

-Et pour finir, j’ai personnalisé la gourde de ma fille. Là j’y suis peut-être allé un peu fort sur la puissance, la couche de peinture est partie, mais l’inox a commencé à marquer… ce n’est pas trop dérangeant, ma fille est quand même contente.
Gravure: puissance 70 % et vitesse 4000 mm/min

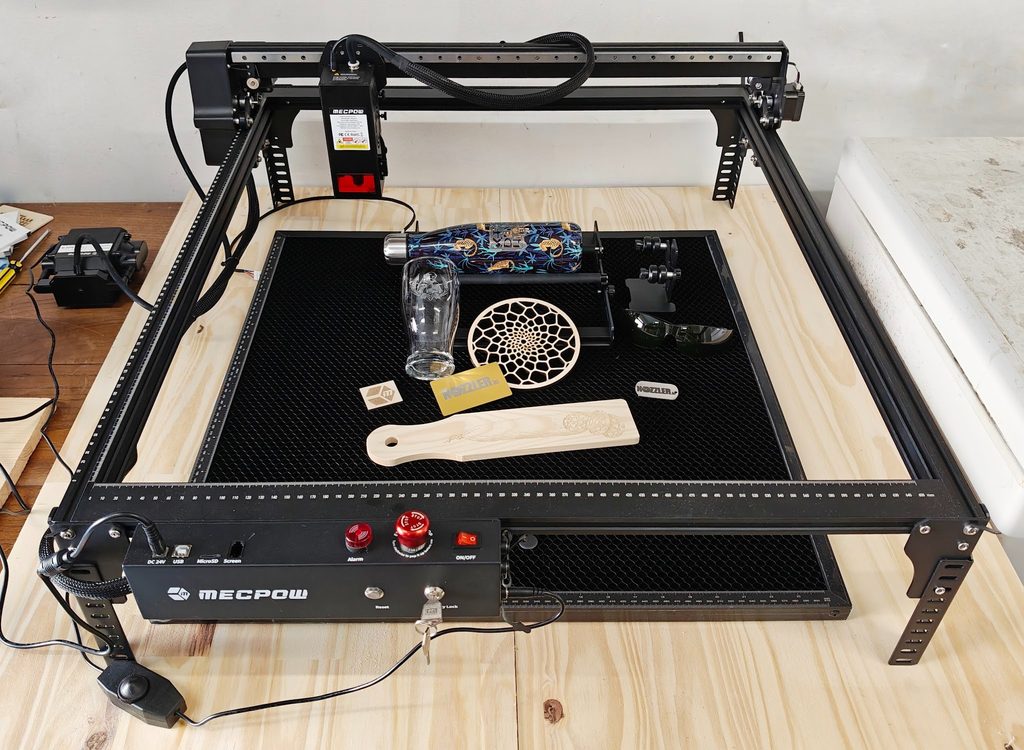

Graveur laser Mecpow X5 Pro 33W
Conclusion sur le Mecpow X5 Pro 33W
Mecpow, avec ce nouveau laser, n’apporte pas vraiment de révolution au marché du DIY laser. La machine est simple, voire très simple. Les principaux atouts se retrouvent dans la surface de gravure de 600 x 600 mm et la puissance de 33W qui vous permettront de réaliser des projets de grande dimension à des vitesses relativement importantes.
Par contre, je ne comprends pas l’appellation “Pro”, j’aurai plutôt baptisé cette machine “Max” pour sa grande taille, car sur une machine dite “Pro” on pourrait s’attendre à trouver tout ou partie des éléments suivants: un autofocus, des chaînes porte câble, un caisson intégré pour contenir les fumés, de l’éclairage, un écran pour le mode hors ligne, une camera… Liste non-exhaustive…
Bref, vous l’aurez compris, je suis un peu déçu par l’appellation, cependant cette machine fait un très bon boulot, et pour 539,00 € (laser + plateau + rotary) en promo en ce moment sur Nozzler, c’est tout de même un bon plan.
