Bonjour chers Nozzleriens ^^
C’est toujours enthousiasmant pour moi lorsqu’un nouvel acteur rentre sur le marché. Cela apporte souvent une nouvelle vision et son lot d’innovations afin de séduire les makers que nous sommes. Aujourd’hui ce nouvel arrivant se nomme AlgoLaser, et je vais tester pour vous leur premier modèle Alpha 22W.

Cette société est basée à Shenzen en Chine, et a été créée par l’un des fondateurs d’Ortur (cette marque me dit quelque chose ^^), Justin Tan.

Description de la machine

Voici les principales caractéristiques de la machine :

• Module Laser diode 22W
• Surface de travail : 400 mm x 400 mm
• Vitesse maximum de gravure : 20 000 mm/min
• Carte mère 32 bit : Dual Core ESP32 S3
  • Mise à jour OTA (“Over-the-air”) -> sans fil quoi ^^
• Connections:
  • Wifi
  • Usb C
  • Bluetooth
• Taille du point:
  • 0.05×0.06 mm à 3 % de puissance
  • 0.16×0.14 mm à 100 % de puissance
• Air assist automatique (pilotable par APP mobile, LightBurn ou LaserBrbl)
• Sécurité
  • Détection et protection des coupures de courant actives
  • Limite de temps de surexposition au laser
  • Arrêt lors de déconnexion USB
  • Bouton d’arrêt d’urgence
  • Détection gyroscopique
  • Protection contre la surchauffe

Les spécifications techniques détaillées sont par ici : https://algolaser.com/fr/alpha/alpha-specifications/

… et l’unboxing par votre serviteur est par là :

Utilisation de la machine

J’ai effectué mes tests en utilisant LightBurn et l’APP mobile AlgoLaser (existe pour iOS et Android).
La machine est pilotable aussi avec LaserGrbl (mais je n’ai pas de portable Windows^^)

APP AlgoLaser

APP mobile AlgoLaser

Pour les paramétrages initiaux, il faut veiller à être sur un réseau Wifi 2.4 Hertz.

Dès cette première connexion avec la machine via l’APP mobile, une mise à jour du firmware a été proposée en OTA (Over The Air, sans fil quoi ^^). Je me laisse guider par l’application, en 2 clics c’est réglé, une promenade de santé ! C’est une fonctionnalité très appréciable et beaucoup plus pratique que la mise à jour à partir du téléchargement et copie sur une carte SD.

Après un montage facile, une mise à jour facile… mes premières impressions sont agréables et positives. Pourvu que ça dure ^^!

L’application est très simple et agréable à utiliser (on en reparle plus bas dans l’article). Il lui manque juste la possibilité d’accéder ou de télécharger des fichiers gcode externes afin de pouvoir les envoyer à la machine. J’ai écrit au support à ce sujet mais ma question est toujours en cours d’analyse. Une prochaine mise à jour de l’APP pourra peut-être apporter cette fonctionnalité.

Interface WebUi

Au moment où j’écris ces lignes, la peinture n’est pas tout à fait sèche chez AlgoLaser (en même temps la machine n’est disponible pour l’instant qu’en pré-commande donc tout n’est pas tout à fait finalisé). L’interface Web de la machine n’est pas encore opérationnelle. Du coup, je suis obligé de connecter physiquement mon ordi sur la machine pour graver mes fichiers Lightburn. 😕

Cela fonctionne très bien, c’est juste moins pratique pour moi, car le laser est dans une autre pièce.

Tests de gravures et de découpes

Bois 3mm

Afin de prendre en main les paramètres à appliquer pour cette nouvelle machine, je lance un fichier test de gravure et de découpe sur du bois de 3mm.

Mon fichier source, basé sur une tête de 10W, a un peu tout cramé ^^ Cette machine est beaucoup plus puissante et rapide…

MDF 3mm

J’adapte donc mes réglages grâce aux recommandations du constructeur que vous trouverez ici : Materials settings

Je vous conseille fortement de vous référer à ce référentiel qui est adapté à la machine et aux différents matériaux. Il est vraiment pratique et efficace !

Voici le résultat sur le MDF avec des paramètres adaptés :

J’avais oublié d’activer le Air Assist sur mes calques de découpe dans LightBurn (il faut cocher “Air”, ce qui explique leur aspect un peu brûlé sur les bords).

Déclencher Air Assist sur un calque dans LightBurn

C’est un des avantages de ce laser, dont le module Air Assist est connecté à la carte mère, ce qui le rend pilotable logiciellement !

Cette découpe de test s’est déroulée en une seule passe.

Moi qui galérait avant sur le MDF, là c’est du Suchard ©.

Contreplaqué de 10mm

J’attaque un test de découpe en une passe d’un contreplaqué de 10mm.

Bon… mon fichier n’était pas très adapté.

Contreplaqué 10 mm

En gros, je vois que la machine découpe cette épaisseur de 10 mm en une seule passe (à 80 et 90 % de puissance) à 100 mm/m. Pas mal ! (conforme aux materials settings du constructeur 👍). Les gravures se sont effectuées à 10000 mm/m !!

Acrylique (noire) 3mm

C’est toujours un peu délicat la découpe d’acrylique avec un laser diode. Mais là, je suis enthousiasmé par le résultat. Les gravures sont sorties à 20000 mm/m (!!) et sont parfaitement lisibles. La machine a découpé la plaque en un seul passage jusqu’à 200 mm/m.

Acrylique 3mm

Si vous travaillez avec cette matière, l’évacuation des fumées est indispensable !
Sinon l’odeur est insupportable, tenace et très toxique de surcroît !

Bois 10 mm

Je tente une vieille planche de bois de 10mm. Gravure à 15000 mm/min.

Ça découpe en 1 passe jusqu’à 150 mm/min. Il a fallu que je pousse un peu les cubes de 85% et 90%. Tous les autres sont restés sur la table de découpe ^^ J’adore.

On remarque que le nœud, beaucoup plus dense, n’est pas passé à 100 mm/min (ok à 80 mm/m). Donc, attention à ces différences de structure lors de vos découpes dans ce type de bois…

Carte de visite métallique

Je teste la gravure des cartes de visite livrées dans le kit.
Le travail s’effectue à 20000 mm/m à 100 % de puissance. Ça va très vite et le résultat est nickel.

Test de précision des déplacements.

Certaines machines n’ont pas toujours une constance irréprochable dans leurs déplacements. Je lance donc un test simple à partir d’un dessin à main levée sur l’App mobile et je le graverai 2 fois de suite pour voir s’il y a d’éventuels décalages dans la gravure des motifs.

Je dessine un magnifique motif avec mon doigt en mode dessin. On peut aussi ajouter des formes géométriques. Je réduis l’échelle pour que le dessin soit plus petit.

Je choisis ensuite le mode “vecteur” pour que mon dessin soit transformé en contours de gravures fines. Cela permettra de repérer facilement les décalages sur les lignes lors de la 2ème gravure.

On règle manuellement le point de départ du travail, puis en cliquant sur “preview gamme” la tête effectue un contour de la zone.

Un petit rappel sur la mise au point (est ce qu’on a bien réglé la hauteur du module ?)

On peut lancer la gravure. L’écran nous indique la progression du travail et le temps restant jusqu’à la fin.

Résultat de la première gravure

On relance directement le même travail de gravure.

Résultat 👍

Pas de dédoublement ou de décalage dans la gravure. Elle est juste un peu plus foncée à cause du deuxième passage exactement aux mêmes endroits.

Le test est concluant.

A noter, l’APP mobile permet aussi de graver à la volée des QR code ainsi que des codes barres. On tape son texte directement dans l’APP…

…on ajuste la taille et on lance la gravure. Un jeu d’enfant !

On peut aussi générer des QR codes spécifiques pour des accès wifi (SSID+mot de passe) ou des cartes de visite virtuelles.

Sécurités

La machine est équipée de systèmes de détection et de protection. Normal, on parle d’un laser de classe IV (Lasers toujours dangereux en vision directe ou diffuse, créant des lésions cutanées et oculaires (puissance supérieure à 500 mW). Ils constituent un danger d’incendie. Exposition dangereuse au rayonnement direct ou diffus pour l’oeil et la peau)

Bouton d’arrêt d’urgence

Pas de problème, on enfonce ce gros bouton rouge et tout s’arrête (coupure de l’alimentation électrique).

Temps d’exposition anormale

Le laser se coupe automatiquement s’il n’y a pas de mouvement des axes durant un certain temps. J’ai chronométré ce délai à 30 secondes.

Détection de mouvement du châssis

Si, pour diverses raisons, l’assiette ou la position de la machine change anormalement pendant le travail, elle s’arrête automatiquement.

Et là, surprise! La détection ne fonctionne pas. Cela vient peut être d’une défaillance du gyroscope sur notre machine de test ou d’un paramètre à activer ? Nous avons pris contact avec AlgoLaser pour avoir des explications. On ne badine pas avec la sécurité sur ce type de matériel. La machine n’est pas encore en vente et les versions de firmware se succèdent (7 versions déjà) et j’ai justement une version de retard. Le support m’indique rapidement que la dernière version corrige ce problème. J’installe la dernière version (Alpha-108) manuellement en suivant cette vidéo. Oui, manuellement, car le serveur qui gère les mise à jour OTA était en maintenance pour déploiement à ce moment-là. AlgoLaser m’a bien confirmé que l’OTA sera de nouveau disponible pour le modèle Alpha.

Avec le nouveau firmware, la détection fonctionne correctement.

Détection de flamme

Un détecteur sous la tête coupe l’émission du laser et la machine émet une alarme.

Je ne suis pas parvenu à déclencher ce système. Tout en veillant à ne pas détériorer le module, j’ai essayé avec une allumette, un briquet et même avec un chalumeau. Le module n’a pas détecté la chaleur ou la flamme. Nous avons aussi signalé ce problème à AlgoLaser. Voici leur réponse :

“Le capteur de flamme n’allumera que – sur la machine Alpha – la LED sur le module lui-même. Il n’y a pas de coms entre le module et la carte mère sur la machine Alpha.

Elle s’allumera aussi cependant si l’objectif a besoin d’être nettoyé ou si le module est en surtempérature.”

En résumé, comme il n’y a pas d’info envoyée à la carte mère sur ce point, la machine ne s’arrête pas toute seule en cas de détection de flamme. J’espère que ce point sera amélioré sur le modèle Delta.

De toute façon, il ne faut jamais laisser ce type de machine sans surveillance lorsqu’elle fonctionne.

A propos du nettoyage de la lentille (si le témoin flamme s’allume en rouge) :

La pièce est très accessible. Il suffit de dévisser la buse sous le module, la lentille se trouve à l’intérieur.

On nettoie à l’alcool isopropylique avec du micro fibre, on la replace dans la buse et on revisse le tout sous la tête. Les cotons tiges sont à éviter, car risque de rayures.

Déconnexion USB

En cas de déconnexion du câble USB ou d’arrêt de l’ordinateur, la machine coupe le faisceau laser.

Ok ça fonctionne direct.

Mais qu’en est-il en cas d’utilisation de l’APP mobile ? Il faut imaginer que la connexion fait office de “câble”. Si l’on s’éloigne trop loin ou si l’on ferme l’APP ou si l’on éteint le wifi, la machine coupe de laser.

Quelques réalisations

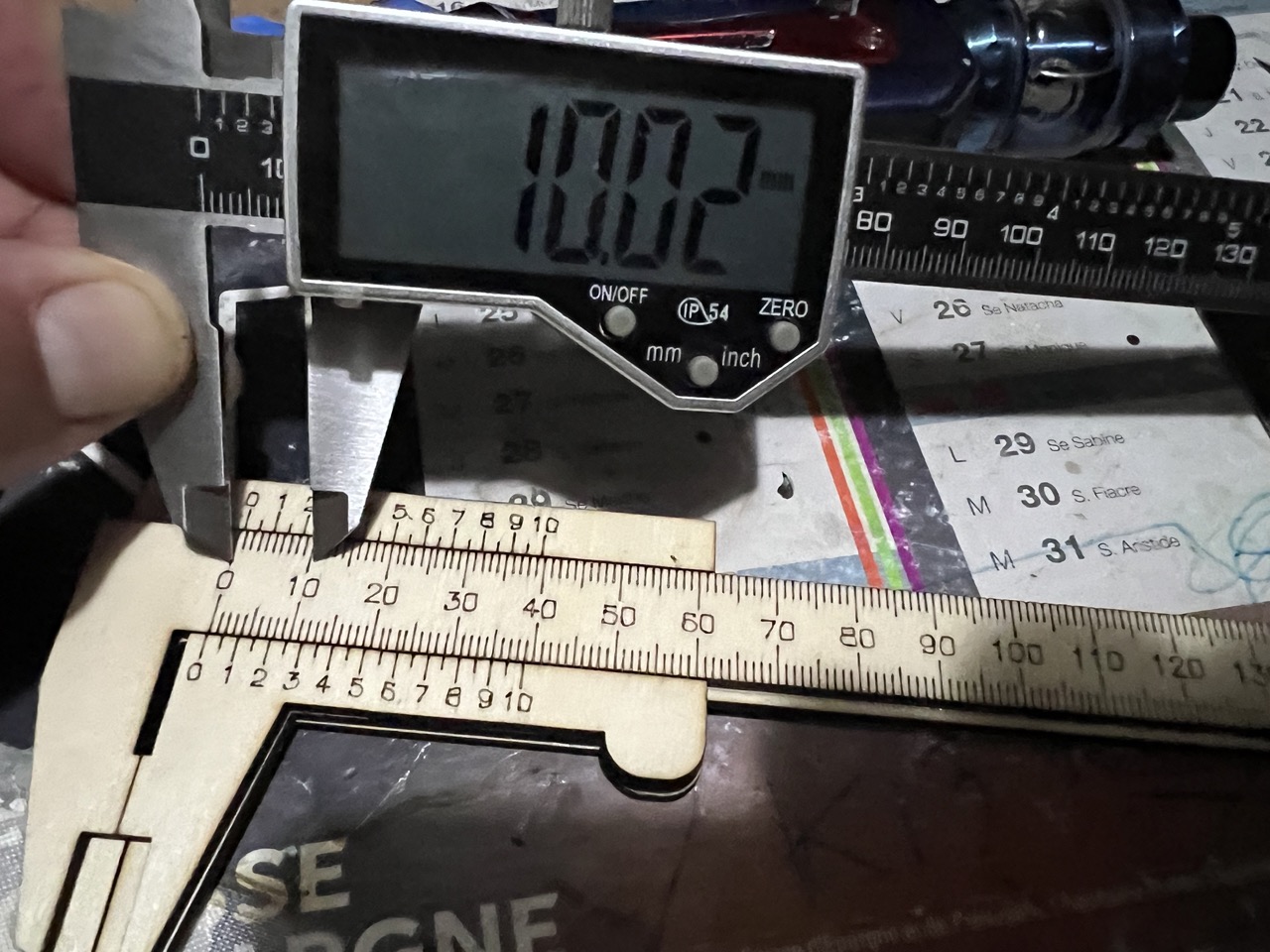

Un pied à coulisse (Vernier ^^)

Je me lance dans la découpe d’un Vernier pour me mettre en situation d’une utilisation normale. On part sur du bois de 3mm car le modèle est conçu pour cette épaisseur.

Découpe nette, précise et rapide. Et le Air Assist aide bien 👍

Découpe en 1 passe à 500 mm/m

Satisfaction ^^

Une fois monté, il coulisse ! 😅

Les gravures sont précises

Nichoir à chauve-souris

J’ai des chauve-souris qui dorment accrochées au plafond de mon garage. Je leur ai créé un petit nid douillet en mdf 3mm.

Conception sur fusion 360

J’ai ajouté de l’adhésif de masquage pour sa texture granuleuse en surface afin que ce soit moins lisse que le mdf, pour que les bébêtes s’agrippent mieux.

Pour accéder aux fichiers de découpe suivez ce lien, c’est cadeau : lien

Conclusion

La machine est très efficace et agréable à utiliser et la surface de travail de 400mm x 400mm est confortable. La fourniture en série d’un système de Air Assist, connecté de surcroît, est un plus appréciable. Le support utilisateur a été réactif et efficace durant mes tests. L’application mobile est simple à utiliser et autorise beaucoup de réglages en mode expert. Pour leur première machine AlgoLaser montre qu’il est un constructeur qui va compter à l’avenir et cela est de bonne augure pour leur flagship (la Delta) qui sortira prochainement.

Je remercie AlgoLaser et Nozzler.io qui m’ont permis de tester ce graveur laser. J’espère vous retrouver très bientôt pour de nouvelles reviews. N’hésitez pas à passer sur ma chaine TikTok (https://www.tiktok.com/@luke.ze.printeur) et à commenter mes vidéos, je serais ravi d’échanger avec vous !
