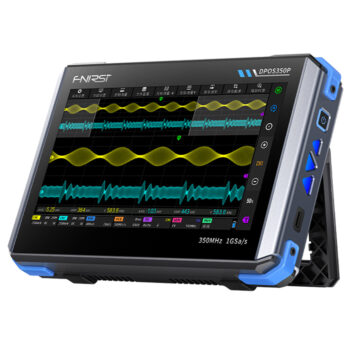

Oscilloscope 4-en-1 tablette FNIRSI DPOS350P
Oscilloscope 4-en-1 tablette FNIRSI DPOS350P, échantillonnage 1 Géch./s, générateur de signaux 50 MHz, analyseur de spectre, écran tactile 7 pouces, charge rapide QC18 W - Prise UE
Oscilloscope 4-en-1 tablette FNIRSI DPOS350P, échantillonnage 1 Géch./s, générateur de signaux 50 MHz, analyseur de spectre, écran tactile 7 pouces, charge rapide QC18 W – Prise UE
Points forts Oscilloscope 4-en-1 tablette FNIRSI DPOS350P
Intégration multifonction puissante

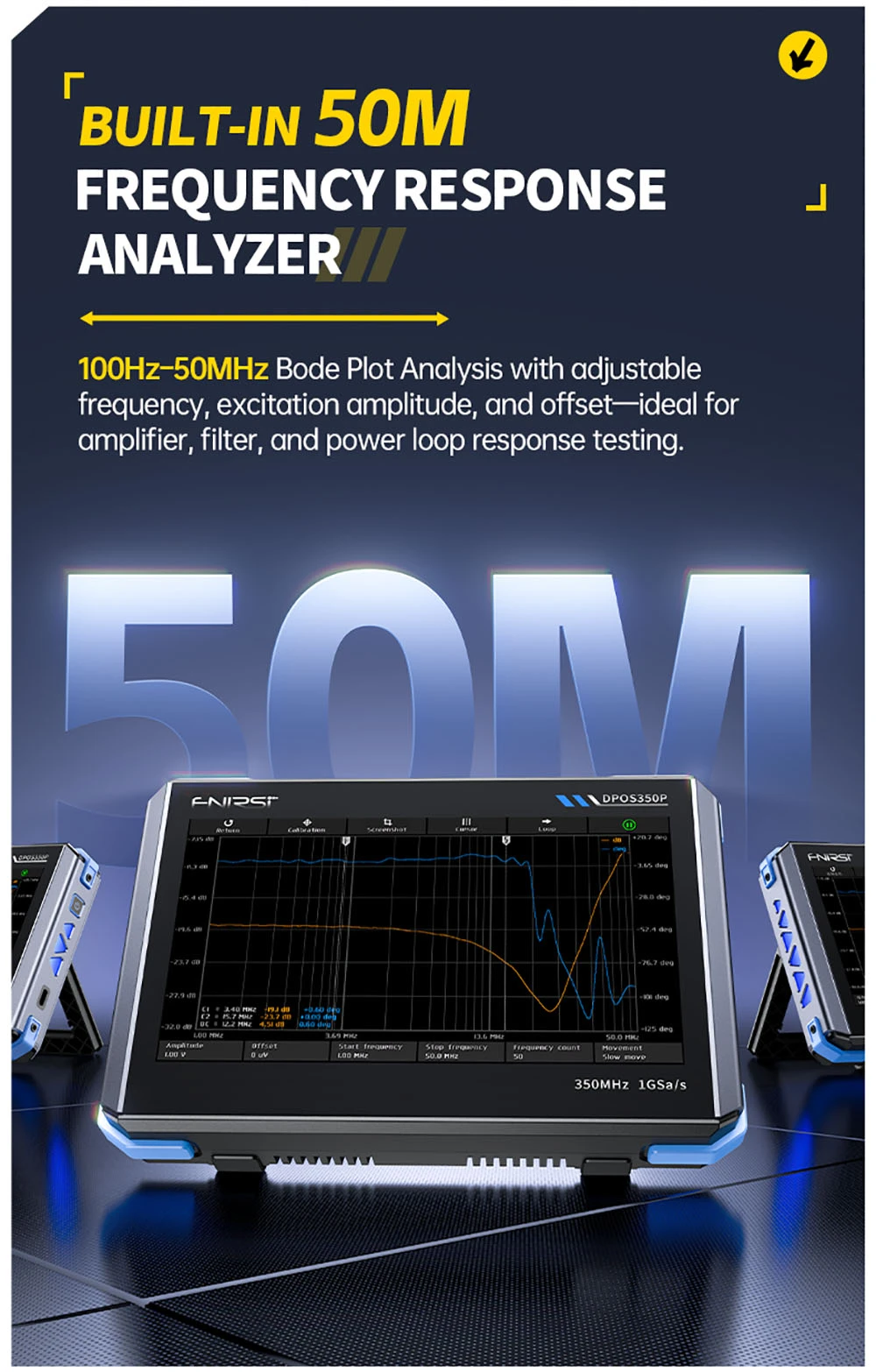

Le DPOS350P intègre un oscilloscope 350 MHz, un générateur de signaux 50 MHz, un analyseur de spectre 200K~350 MHz et un analyseur de réponse en fréquence 50 MHz, ce qui en fait une solution polyvalente pour les applications industrielles, de recherche et de maintenance.
Capture de forme d’onde haute performance
Avec un taux d’échantillonnage en temps réel de 1 GSPS, une bande passante analogique de 350 MHz (canal unique) et un taux de rafraîchissement de forme d’onde de 50 000 wfm/s, il capture et affiche avec précision même les signaux d’anomalie à faible probabilité pour une analyse précise.
Affichage et fonctionnement précis

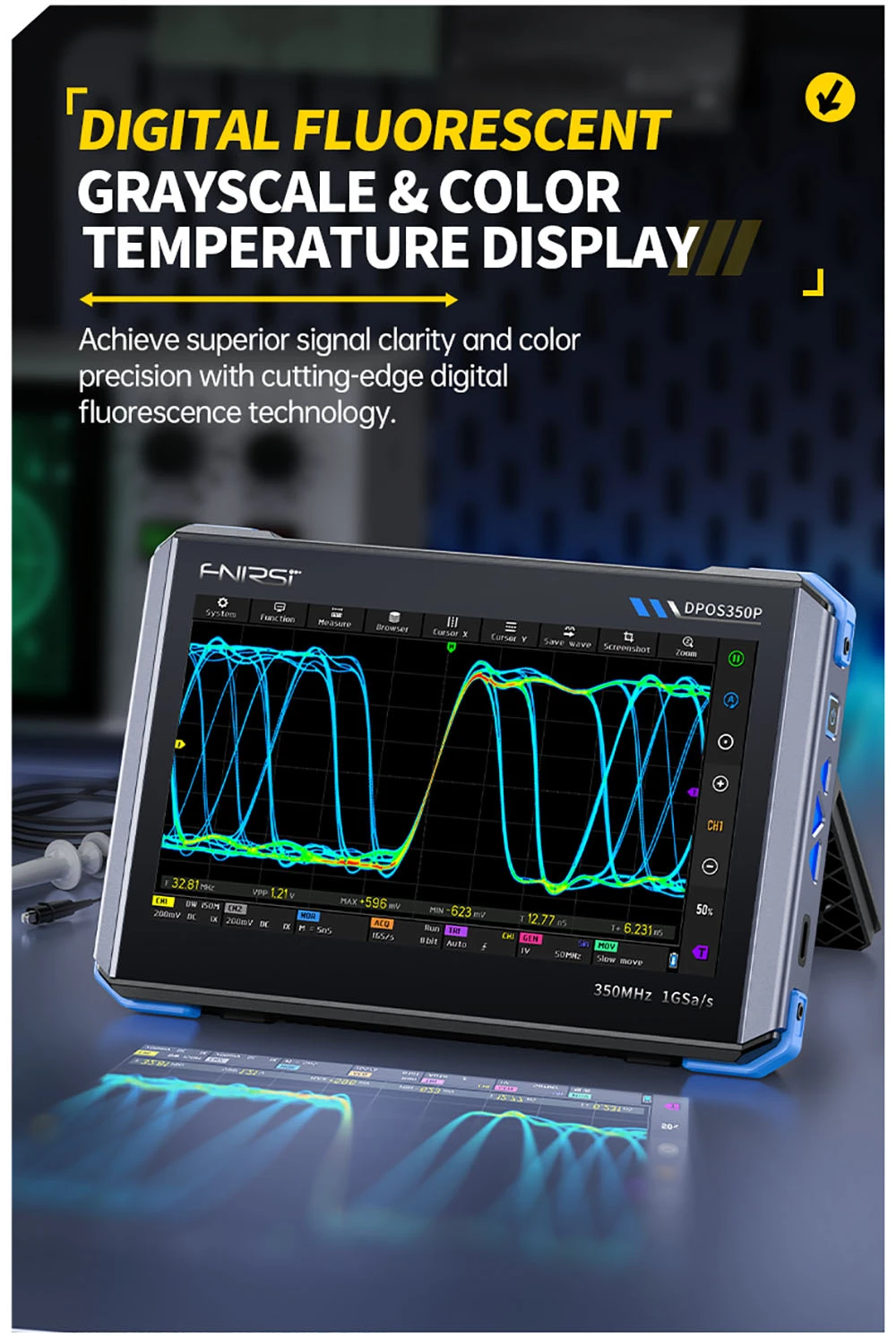

Doté d’un écran tactile IPS haute résolution 1024×600, le DPOS350P offre un affichage clair de la forme d’onde avec commutation du mode de niveaux de gris et de température de couleur, garantissant une facilité d’utilisation dans divers environnements de test.
Riches capacités de génération et d’analyse de signaux

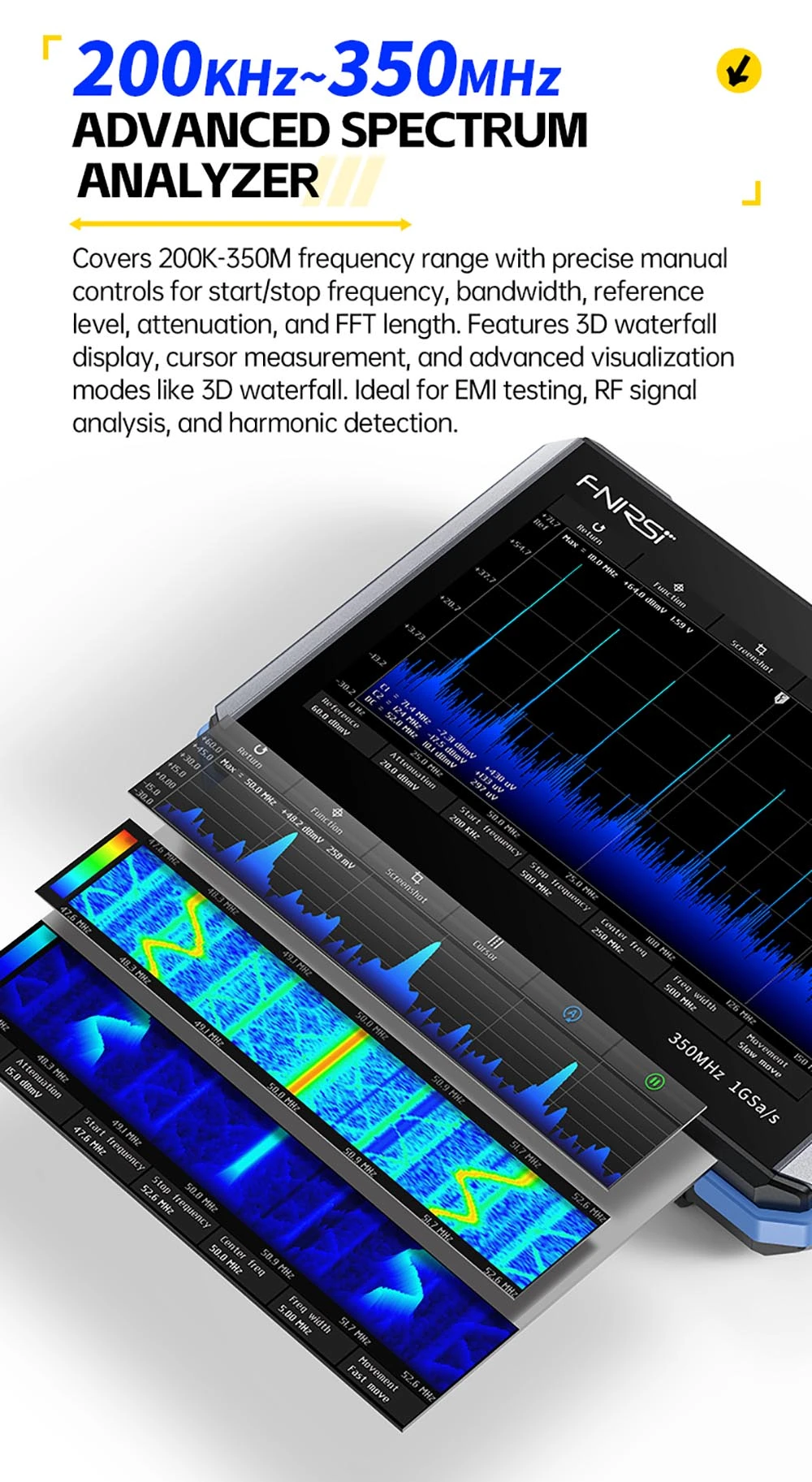

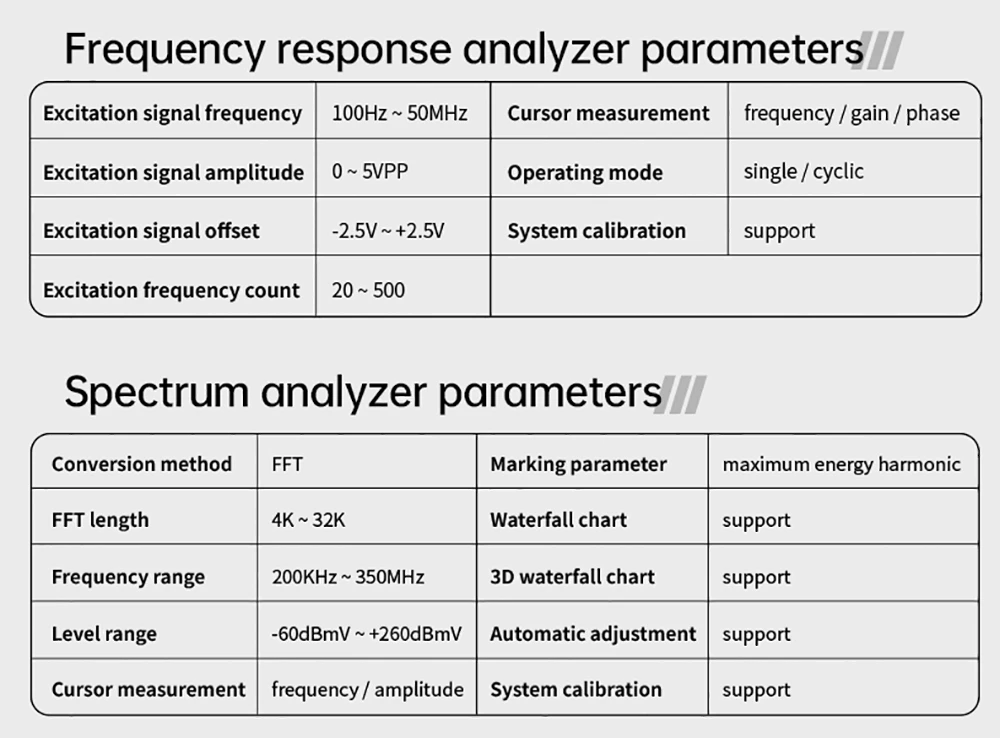

Le générateur de signaux 50 MHz intégré prend en charge 14 formes d’onde standard et la création de formes d’onde personnalisées, tandis que l’analyseur de spectre 200K~350 MHz est idéal pour les tests de signaux EMI, RF et haute fréquence.
Protection haute tension et charge rapide

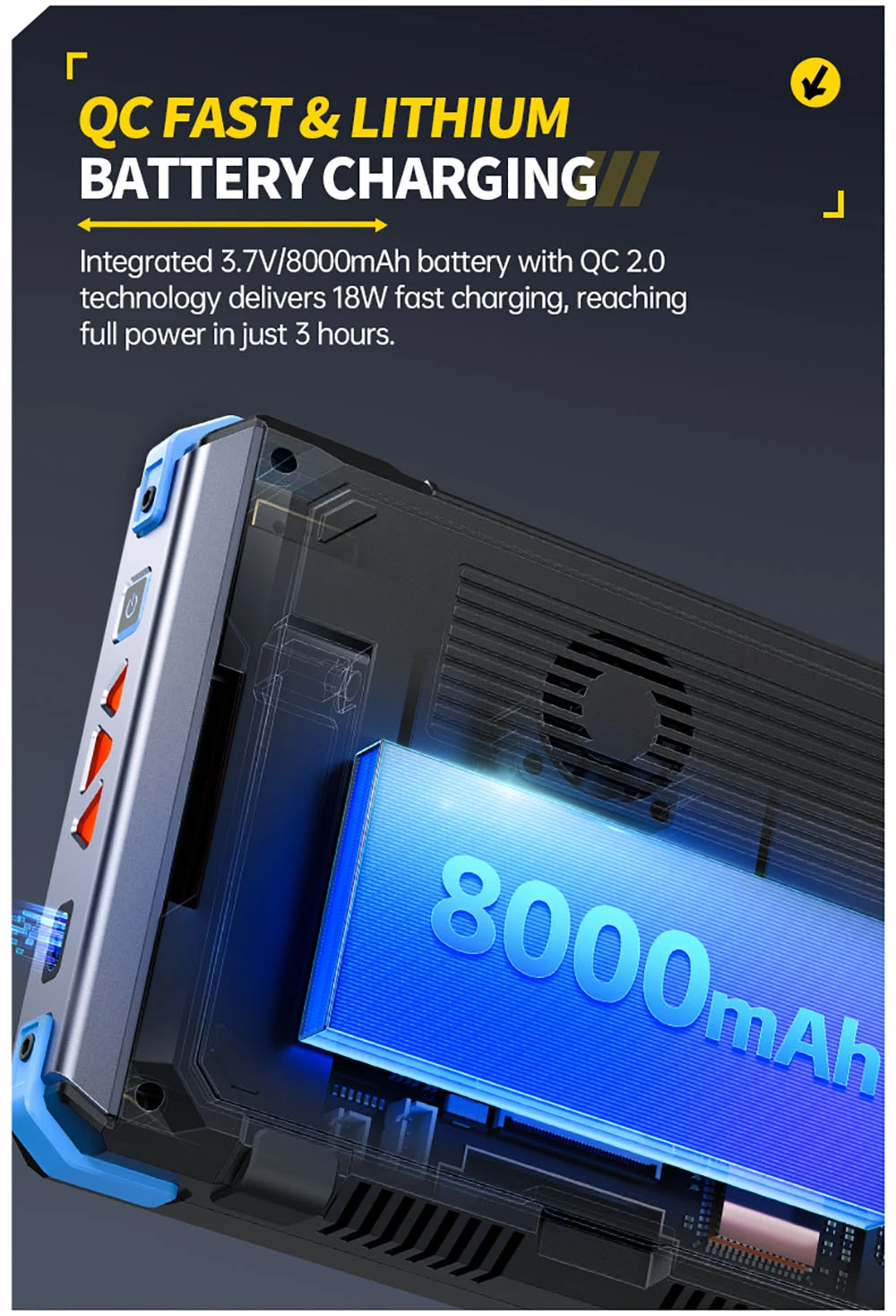

Doté d’une charge rapide QC18W (charge complète en 2 heures) et d’une protection haute tension jusqu’à 400 V, le DPOS350P garantit un fonctionnement stable et durable. Son design compact le rend idéal pour les laboratoires, les lignes de production et les travaux sur le terrain.
Stockage et exportation pratiques des données

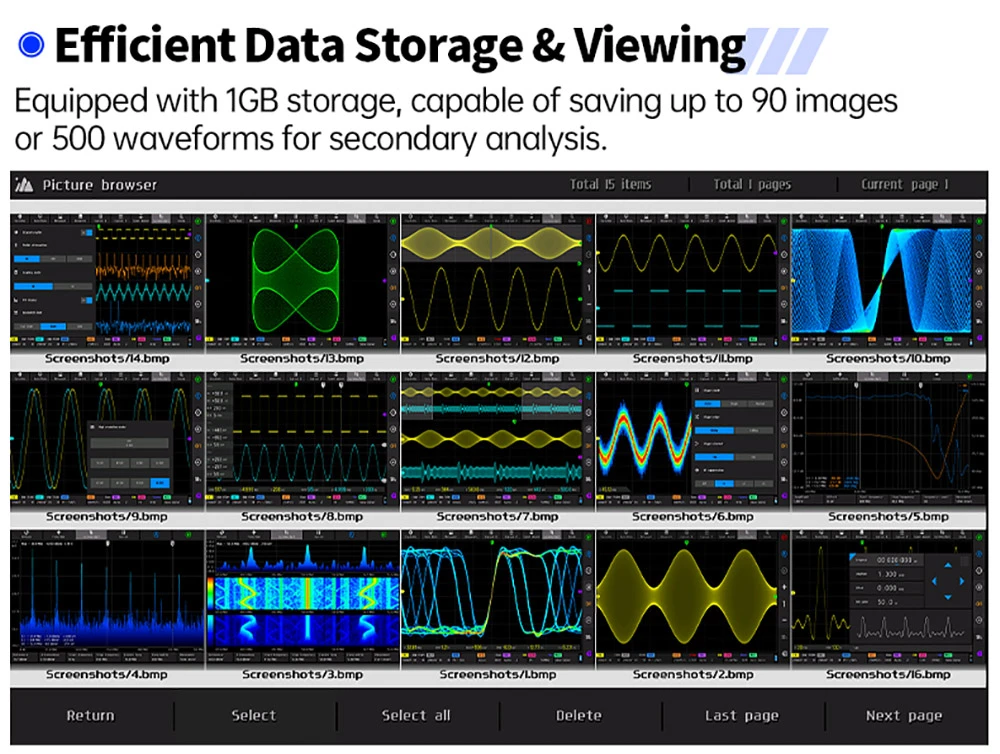

Il prend en charge jusqu’à 500 stockages de données de forme d’onde et 90 stockages d’images, et dispose d’une fonctionnalité d’exportation de données USB pour une analyse et une génération de rapports faciles.
Spécification Oscilloscope 4-en-1 tablette FNIRSI DPOS350P
| Général | Marque : FNIRSI Type : Oscilloscope à tablette Modèle : DPOS350P |

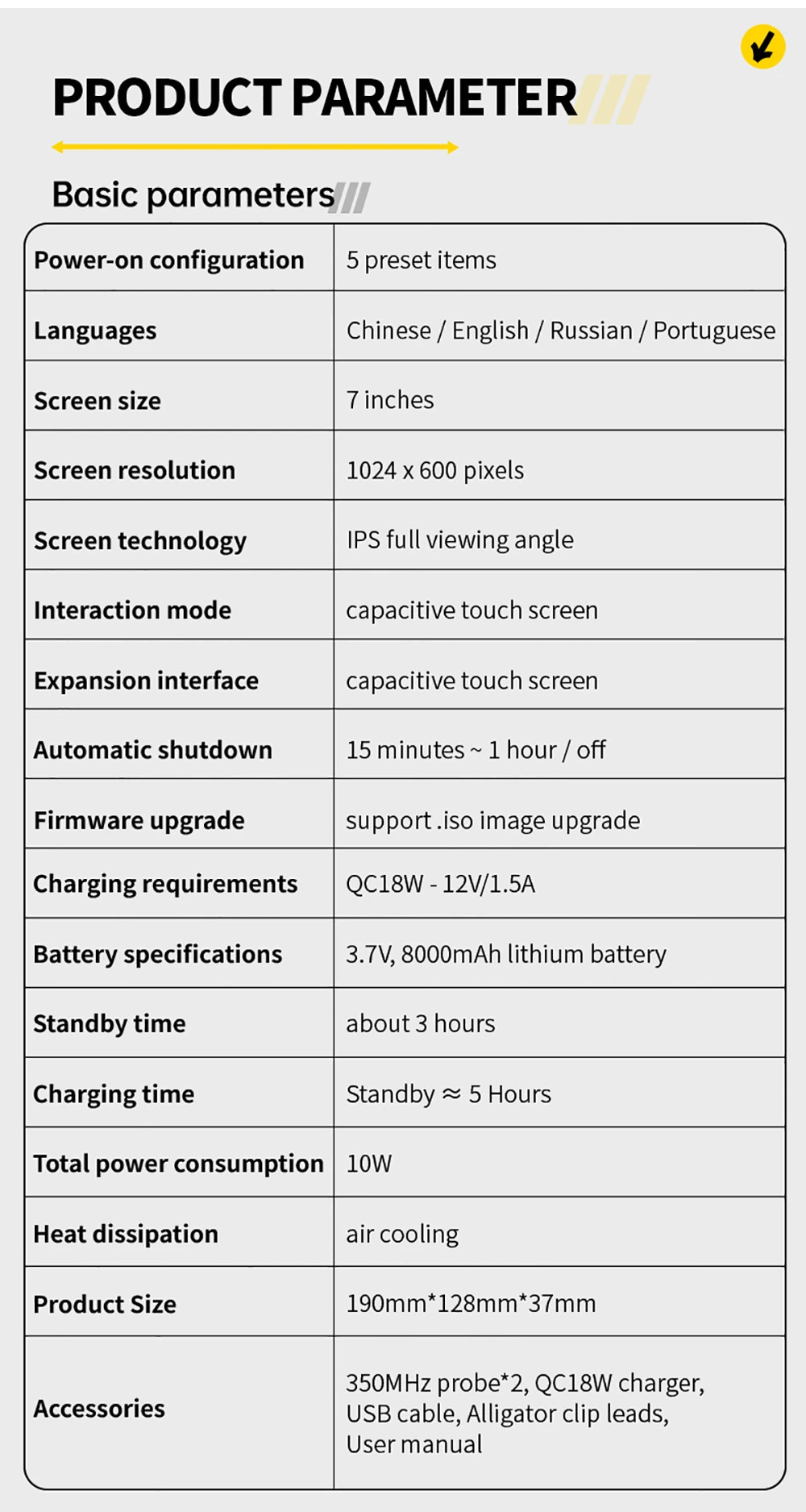

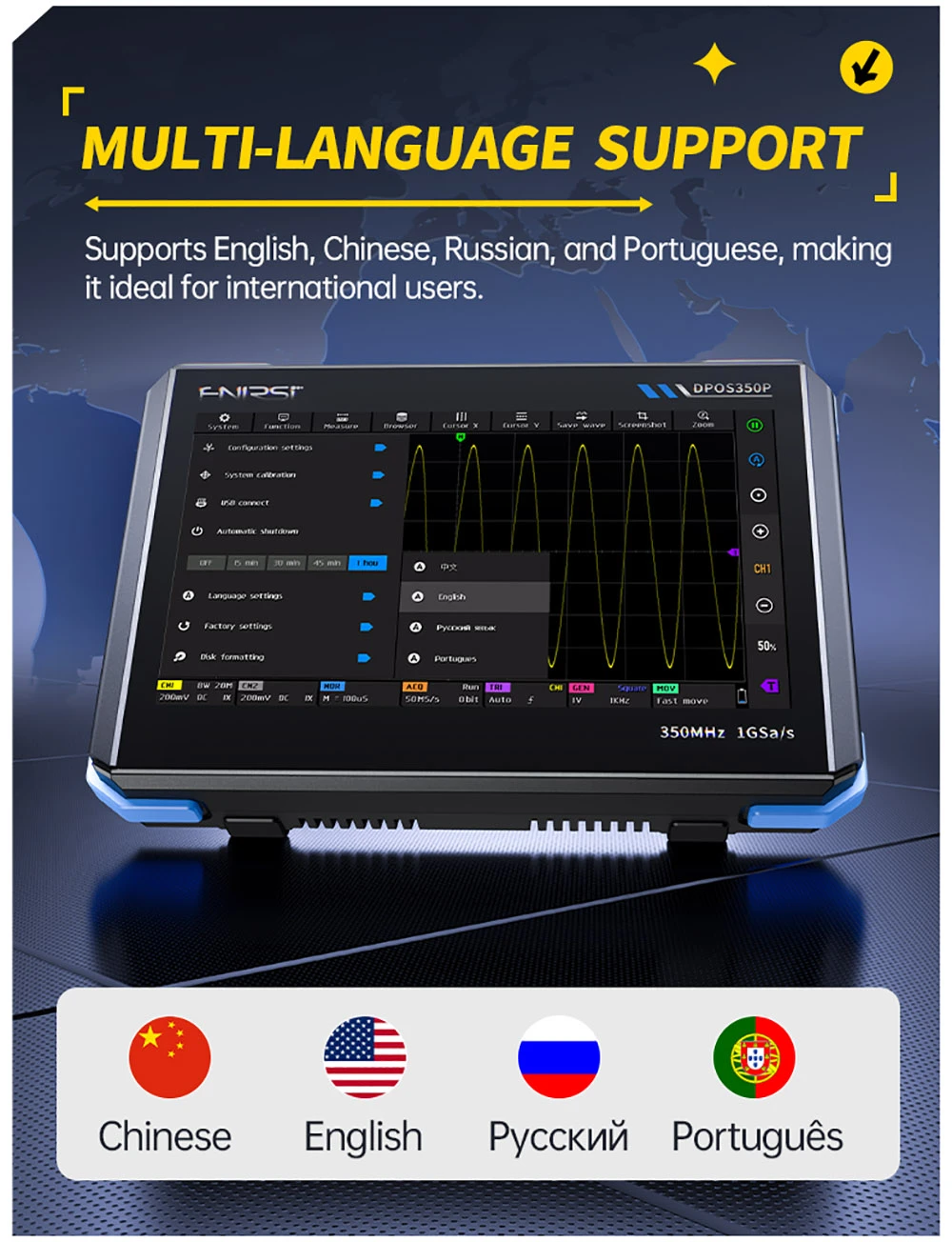

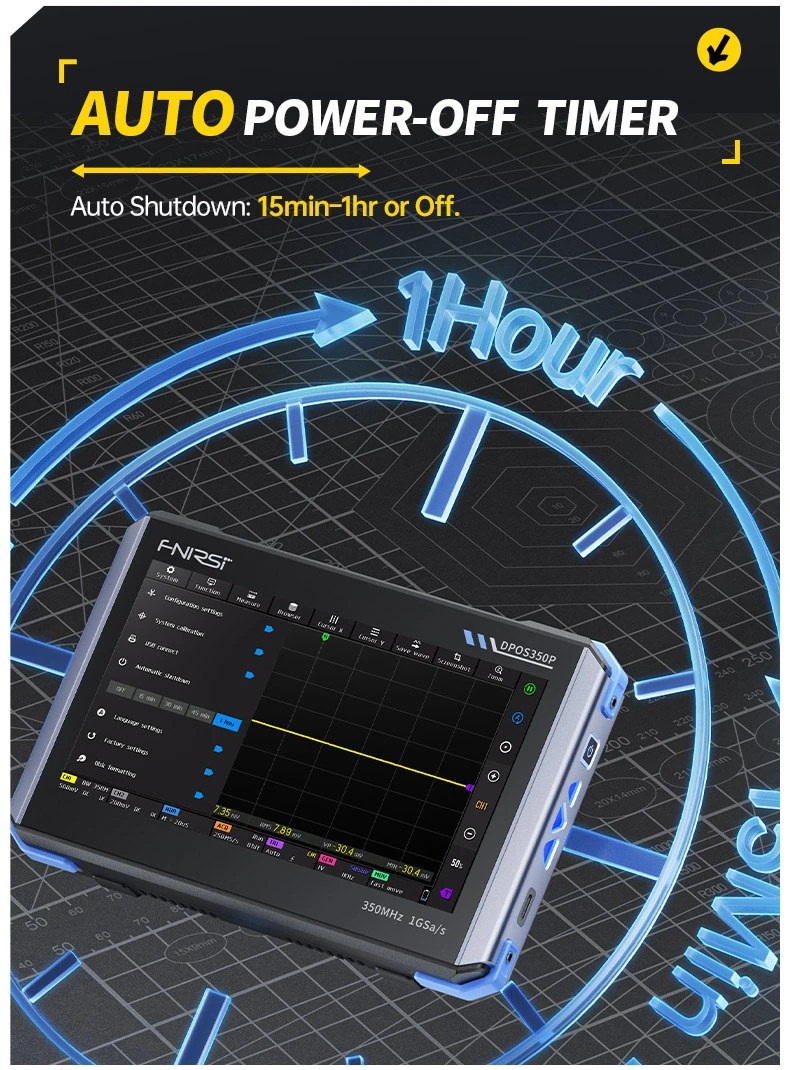

| Spécification | Paramètres de base : Configuration de mise sous tension : 5 éléments prédéfinis Exigences de charge : QC18W – 12V/1.5A (Type-C) Langues : chinois / anglais / portugais Spécifications de la batterie : batterie au lithium 3.7V, 8000mAh Taille de l’écran : 7 pouces Autonomie en veille : environ 3 heures Résolution de l’écran : 1024 x 600 pixels Temps de charge : démarrage ≈ 5 heures Technologie d’écran : angle de vision complet IPS Mode d’interaction : écran tactile capacitif Interface d’extension : écran tactile capacitif Arrêt automatique : 15 minutes ~ 1 heure / arrêt Plage de température de stockage : -20~60°C Consommation électrique totale : 10W Dissipation thermique : refroidissement par air Mise à niveau du micrologiciel : prise en charge de la mise à niveau de l’image .isoParamètres de l’oscilloscope : Canaux analogiques : 2 Bande passante analogique : 350 MHz Temps de montée : 1 nS Taux d’échantillonnage maximal : 1 Géch/s Profondeur de mémoire : 60 kpts Impédance d’entrée : 1 MΩ / 14 PF Plage de base de temps : 5 nS ~ 50 s Base de temps de défilement : 50 mS ~ 50 s Sensibilité verticale : 2 mV ~ 20 V (IX) Plage verticale : 16 mV ~ 160 V (IX) Précision CC : ± 2 % Précision temporelle : ± 0,01 % Couplage d’entrée : CC / CA Atténuation de la sonde : 1X / 10X / 100X Limite de bande passante matérielle : 150 M / 20 M Mode haute résolution : 8 bits ~ 16 bits Mesures des paramètres : 12 types Mesure du curseur : temps, période, fréquence, niveau, tension Détection de déclenchement : déclenchement numérique Canal de déclenchement : CH1 / CH2 Mode de déclenchement : Auto / Simple / Normal Front de déclenchement : front montant / front descendant Suppression du déclenchement : L1 ~ L3 Niveau de déclenchement : manuel/automatique 10 % ~ 90 % Stockage de captures d’écran : 90 images Stockage de formes d’onde : 500 groupes Grille d’arrière-plan : afficher/masquer Mouvement de la forme d’onde : réglage grossier/réglage fin Protection contre les surtensions : tension de tenue 400 V Luminosité de la forme d’onde : réglable Affichage FFT simple : prise en charge Fluorescence numérique : prise en charge Affichage de la température de couleur : prise en charge Mode X-Y : prise en charge Base de temps ZOOM : prise en charge Réglage automatique à une touche : prise en charge Retour à zéro à une touche : prise en charge Navigateur de données : prise en chargeParamètres du générateur de signaux : Types de formes d’onde : 14 fonctions standard + forme d’onde capturée Fréquence : 0 ~ 50 MHz (onde sinusoïdale uniquement, autres formes d’onde jusqu’à 10 M/5 M/3 M) Amplitude : 0 ~ 5 VPP Décalage : -2,5 V ~ +2,5 V Cycle de service : 0,1 % ~ 99,9 % Résolution de fréquence : 1 Hz Résolution d’ amplitude : 1 mV Résolution de décalage : 1 mV Résolution du cycle de service : 0,1 % Forme d’onde capturée personnalisable : 500 groupesAnalyseur de réponse en fréquence : Fréquence du signal d’excitation : 100 Hz ~ 50 MHz Amplitude du signal d’excitation : 0 ~ 5 VPP Décalage du signal d’excitation : -2,5 V ~ +2,5 V Nombre de fréquences d’excitation : 20 ~ 500 Mesure du curseur : fréquence / gain / phase Mode de fonctionnement : simple / cyclique Calibrage du système : supportAnalyseur de spectre Partie : Méthode de conversion : FFT Longueur FFT : 4K ~ 32K Gamme de fréquences : 200KHz ~ 350MHz Gamme de niveaux : -60dBmV ~ +260dBmV Mesure du curseur : fréquence / amplitude Paramètre de marquage : harmonique d’énergie maximale Graphique en cascade : prise en charge Graphique en cascade 3D : prise en charge Réglage automatique : prise en charge Calibrage du système : prise en charge |
| Poids et taille | Poids du produit : 0,755 kg Poids du colis : 1,259 kg Dimensions du colis (L x l x H) : 23,5 x 10,3 x 10,3 cm |
| Contenu du colis | 1 x Oscilloscope pour tablette 2 x Sonde 350 MHz 1 x Câble de données USB 1 x Pince crocodile 1 x Chargeur rapide QC18W 1 x Manuel d’utilisation |
