MECPOW MC5
Caméra Mecpow MC5 5MP Lightburn pour graveurs laser
Caméra Mecpow MC5 5MP Lightburn pour graveurs laser
Points forts
Mecpow MC5 – Efficacité améliorée pour vos projets laser
La Mecpow MC5 est une caméra 5 Mpx spécialement conçue pour améliorer l’efficacité et la précision des projets laser. Grâce à sa compatibilité avec le logiciel Lightburn, les graveurs peuvent facilement l’intégrer à leurs installations existantes. Sa taille compacte et sa conception légère simplifient son installation et son utilisation. En éliminant le besoin de positionnement manuel, la Mecpow MC5 simplifie le processus de gravure et offre des capacités d’imagerie de haute qualité pour des résultats optimisés lors de vos projets de gravure laser.
Voici comment cela fonctionne :
Installation de votre caméra
- 1. Montez la caméra avec les accessoires et outils fournis
- 2. Fixez le câble
- 3. Connectez-vous à votre laser : nous avons fini par utiliser un adaptateur USB pour brancher l’appareil photo sur le port USB du laser à l’arrière.
- 4. Calibrage de votre appareil photo dans LightBurn
Calibrage de l’objectif
Une fois votre caméra installée, il est temps de la calibrer dans LightBurn. Ce processus comprend deux étapes principales :
- 1. Accédez à Outils laser > Calibrage de l’objectif.
- 2. Sélectionnez votre appareil photo et votre style d’objectif.
- 3. Pour de meilleurs résultats, choisissez « Full Calibration.0.3 »
Les instructions à l’écran vous inviteront à imprimer une feuille de papier et à la déplacer sur le lit comme indiqué. Cela permettra de garantir une capture optimale de votre appareil photo.
Alignement de la caméra
- 1. Accédez à Outils laser > Alignement de la caméra.
- 2. Sélectionnez l’orientation de montage de votre caméra.
- 3. Définissez l’épaisseur du matériau, la vitesse de remplissage et la vitesse de ligne. Ces valeurs seront utilisées pour vos repères de repérage.
- 4. Exécutez le processus d’alignement, qui gravera des marques d’enregistrement sur votre matériau.
- 6. Utilisez ces repères pour affiner l’alignement de votre caméra dans le logiciel
Optimiser l’utilisation du matériel avec votre appareil photo
L’un des principaux avantages de l’utilisation d’un appareil photo avec votre graveur laser est la possibilité d’optimiser l’utilisation du matériau. Voici comment :
- 1. Chargez votre matériel et mettez à jour la superposition de la caméra dans LightBurn
- 2. Faites glisser votre motif sur la superposition, en le positionnant précisément là où vous le souhaitez sur le matériau
- 3. Utilisez la vue de la caméra pour identifier les zones inutilisées de votre matériel
- 4. Remplissez ces zones avec des pièces ou des conceptions supplémentaires pour minimiser les déchets

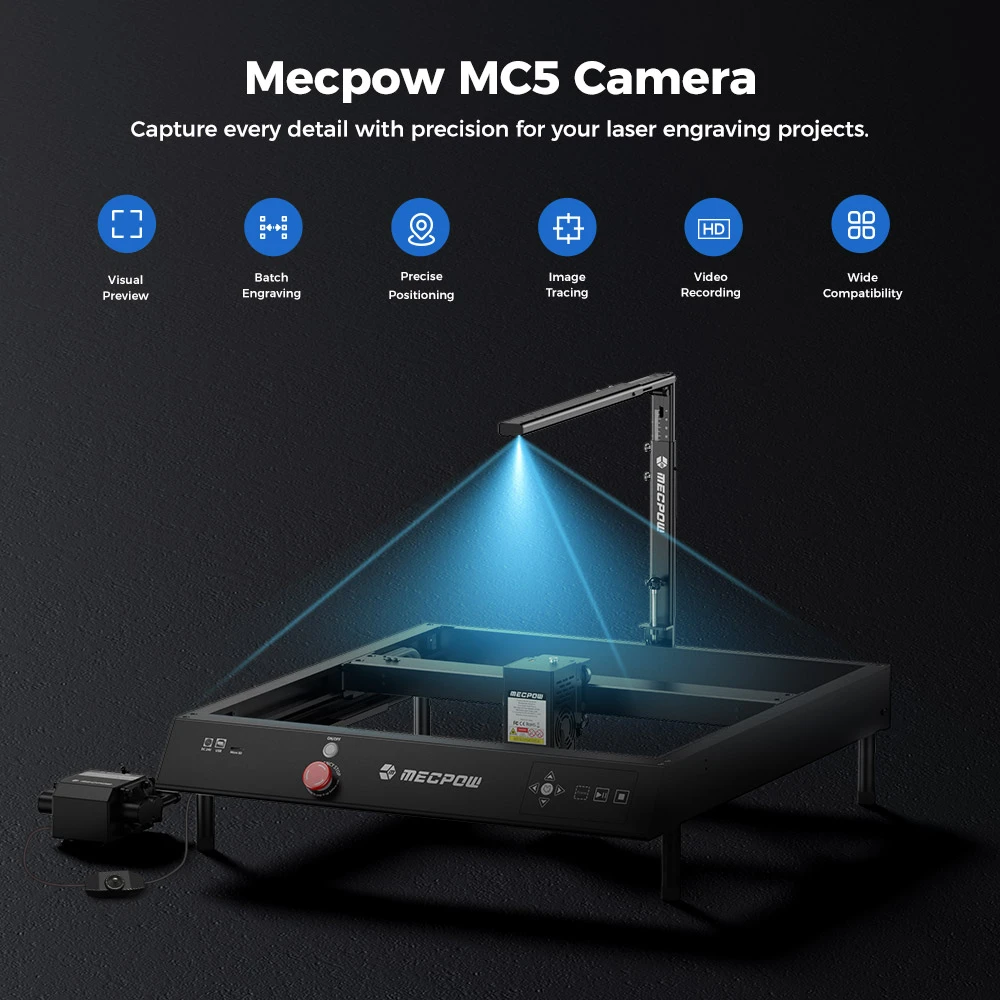

Caméra haute définition pour graveurs laser
La caméra Mecpow MC5 est spécialement conçue pour les machines de gravure laser. Avec une haute définition de 5 mégapixels, elle offre des images plus nettes et précises.

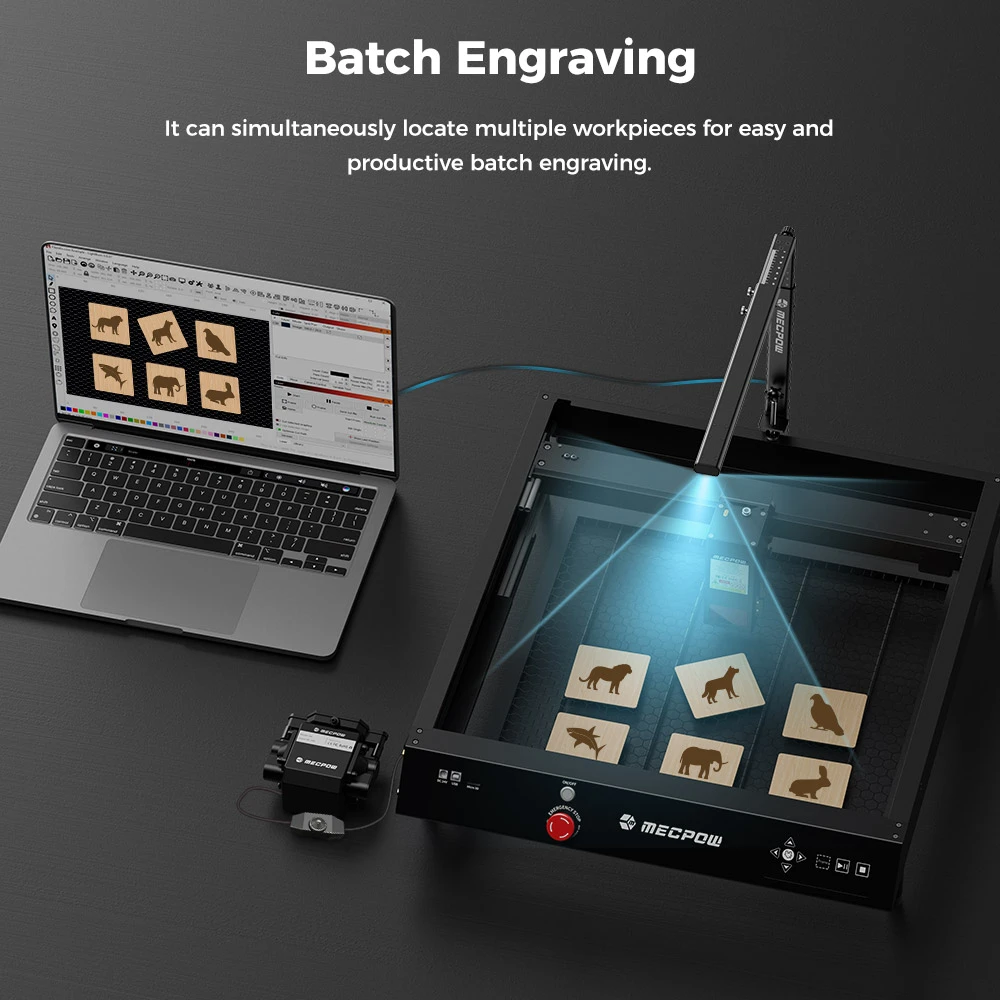

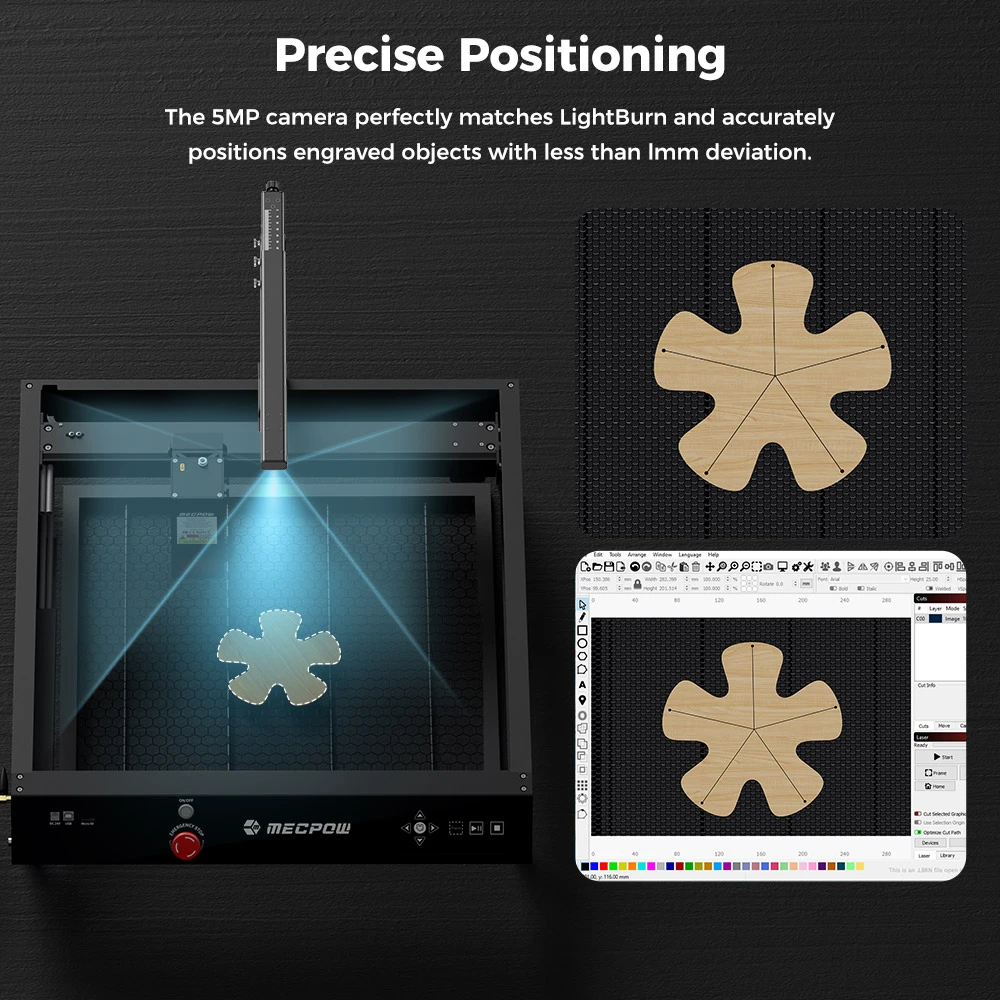

Positionnement précis et gravure par lots

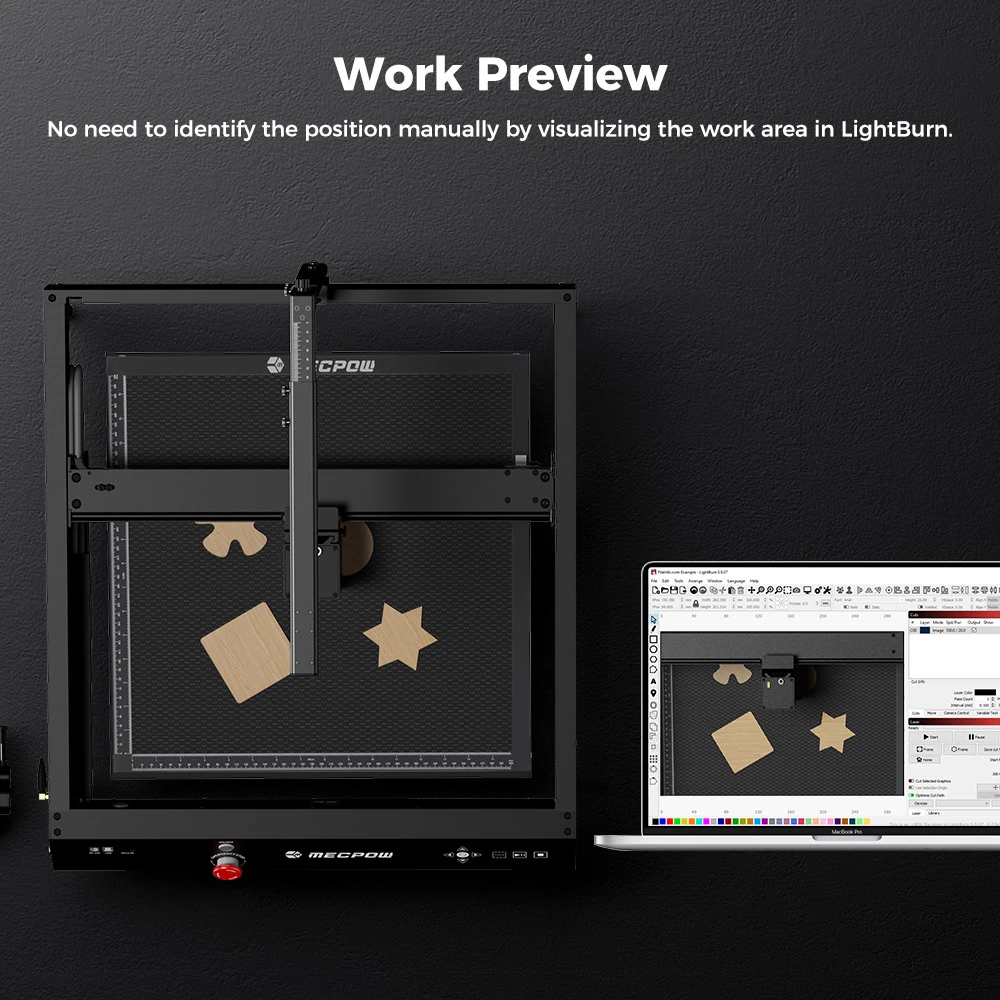

Compatible avec le logiciel LightBurn, cette caméra 5MP vous évite les tracas du positionnement manuel en visualisant la zone de travail dans LightBurn, permet un positionnement précis des objets gravés avec un écart inférieur à 1 mm et localise simultanément plusieurs pièces, permettant une gravure par lots facile et productive.

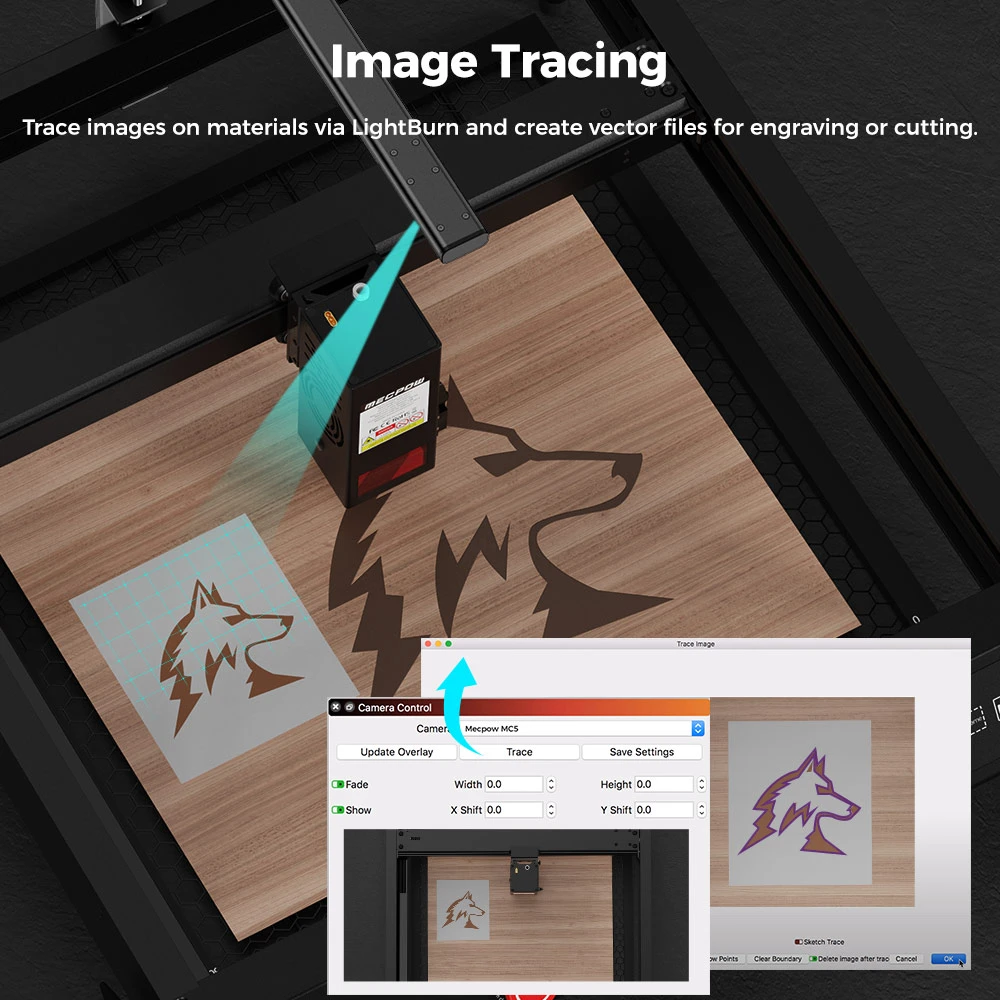

Traçage d’images
La caméra MC5 est capable de tracer et de capturer les images sur le matériau à graver via LightBurn et crée des fichiers vectoriels gravés qui guident la machine de gravure laser pour graver les images.

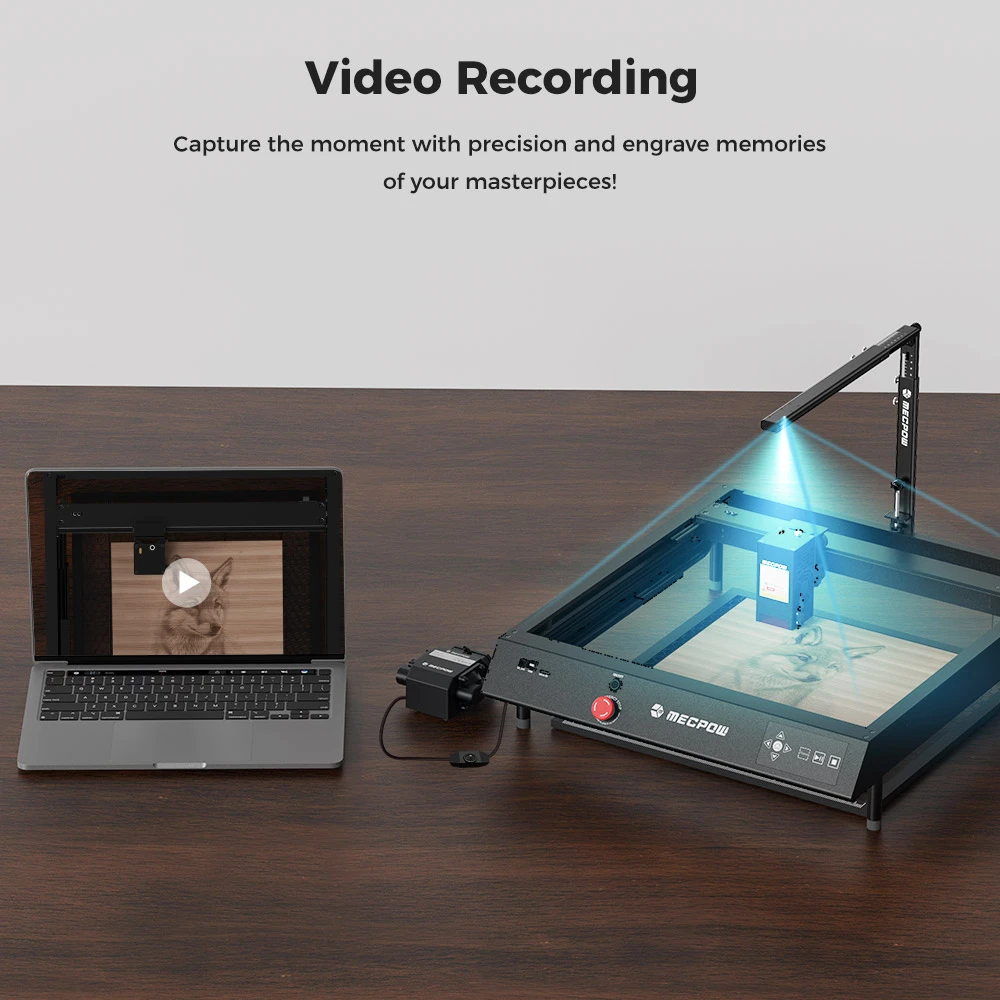

Enregistrement vidéo
Grâce à la fonction d’enregistrement vidéo, la caméra MC5 permet une surveillance facile du processus de gravure et aide les opérateurs à enregistrer et à partager les souvenirs de gravure et à résoudre les problèmes pouvant survenir pendant le processus.

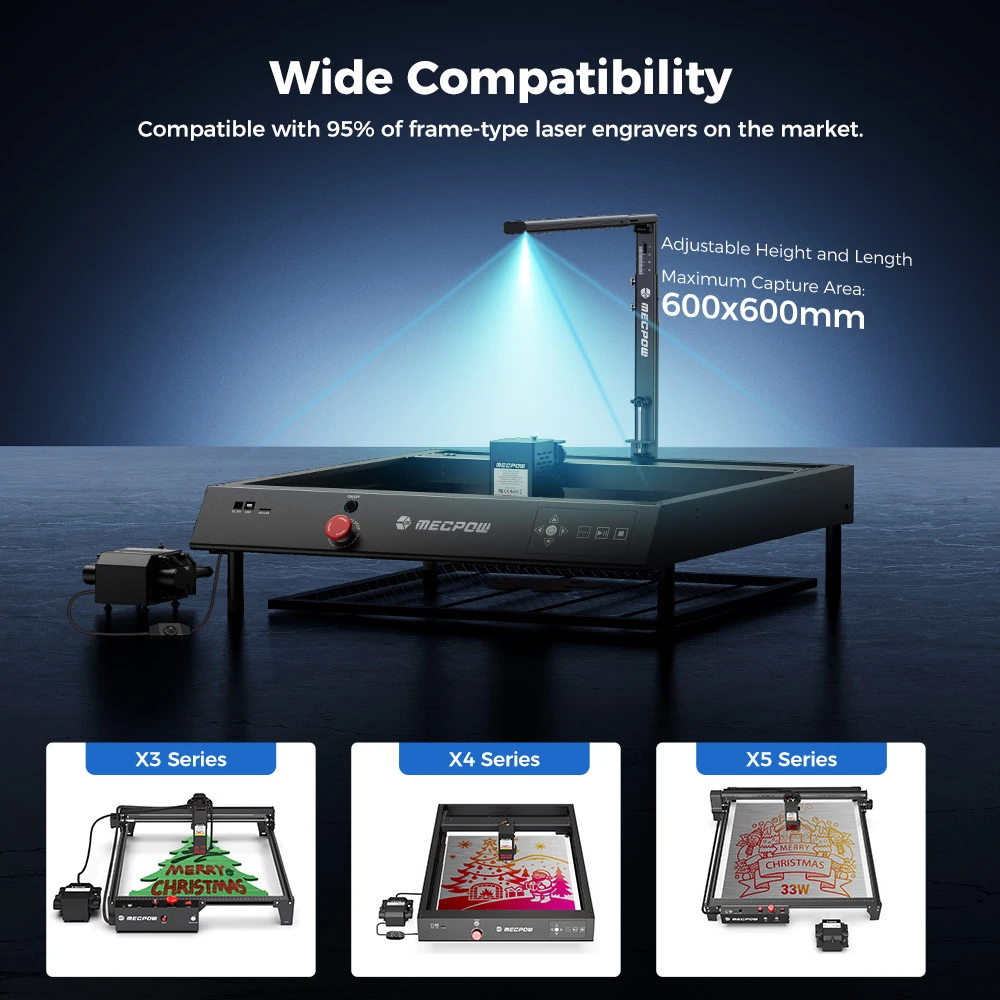

Grande adaptabilité

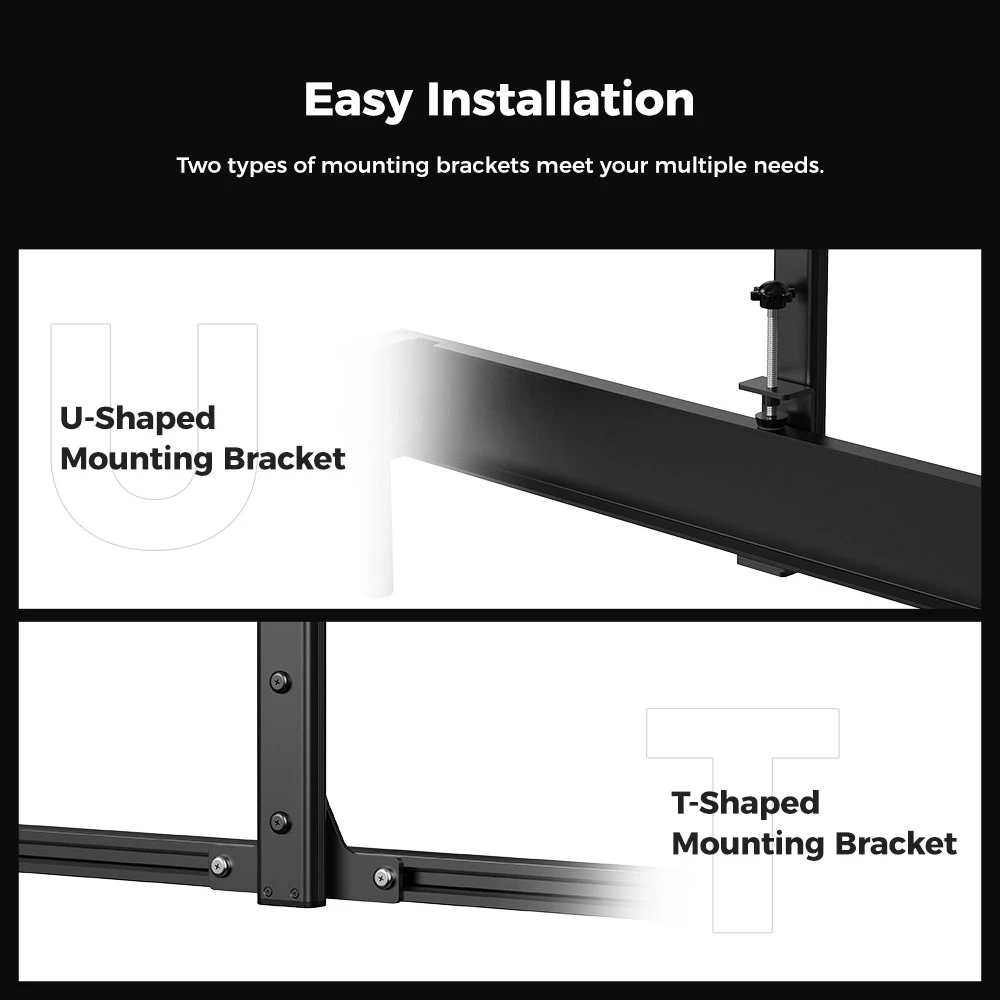

Cette caméra est livrée avec des supports en T et en U compatibles avec 95 % des graveurs laser à cadre du marché. Réglable en hauteur et en longueur, elle offre une zone de capture maximale de 600 x 600 mm.
Spécification
| Général | Marque : Mecpow Type : Caméra pour graveurs laser Modèle : MC5 |
| Spécification | Pixel : 5 MP Pixel maximum : 2592 (H) x 1944 (V) Angle de vision : D = 162 ° ± 3 °, H = 132 ° ± 3 °, V = 102 ° ± 3 ° Hauteur de réglage : 360 (min.), 500 (max.) Longueur de réglage : 400 (min.), 580 (max.) Zone de capture maximale : 600 x 600 mm Éclairage minimum : 10 lux Connexion : USB Prise en charge du système : Windows, macOS Prise en charge logicielle : LightBurn |
| Poids et taille | Poids du produit : 0,5 kg Poids du colis : 1 kg Dimensions du produit plié (L x l x H) : 400 x 100 x 42 mm Dimensions du produit déplié (L x l x H) : 400 x 100 x 360 mm (min.), 580 x 100 x 500 mm (max.) Dimensions du colis (L x l x H) : 440 x 158 x 82 mm |

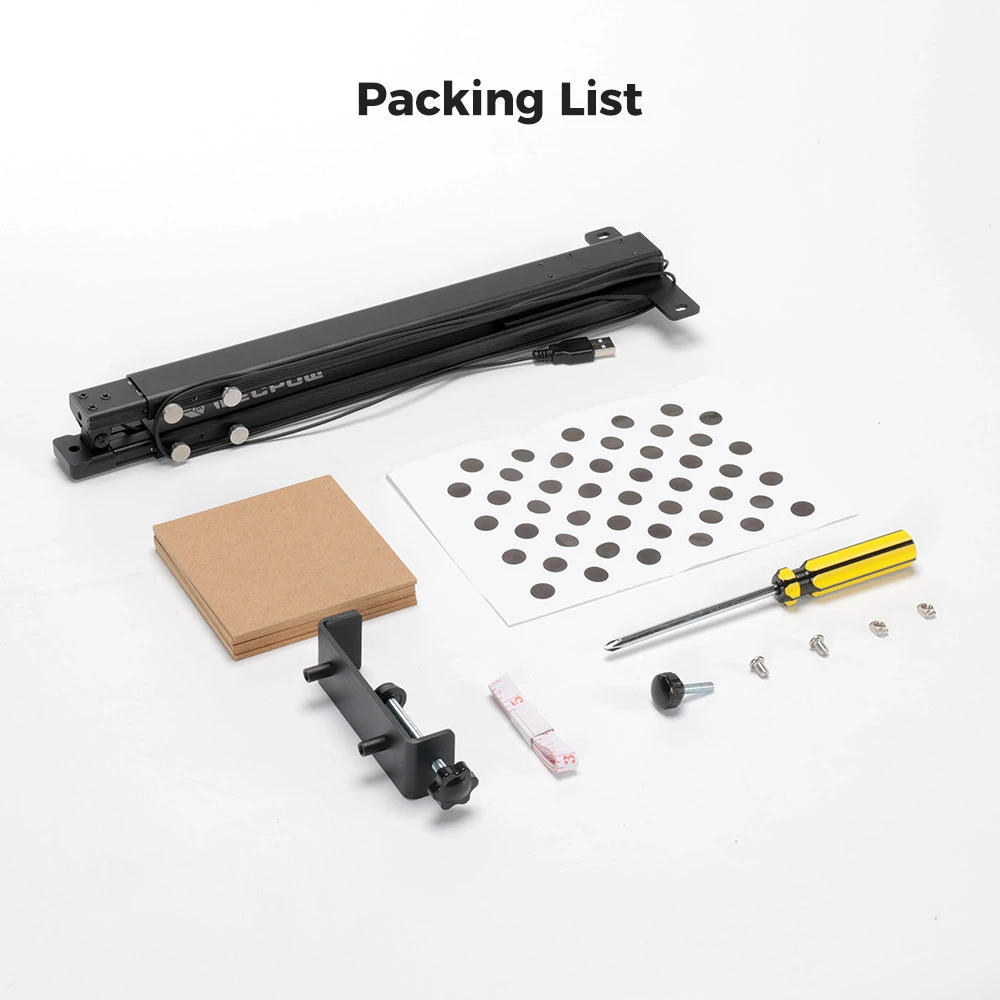

| Contenu du colis | 1 x Caméra avec câble USB et support de montage en T 1 x Support de montage en U 5 x Planche de bois (10x10cm) 1 x Carte d’étalonnage 1 x Mètre ruban 1 x Manuel d’utilisation 1 x Tournevis 2 x Vis M5*8 1 x Vis M5*20 2 x Écrou en T |
