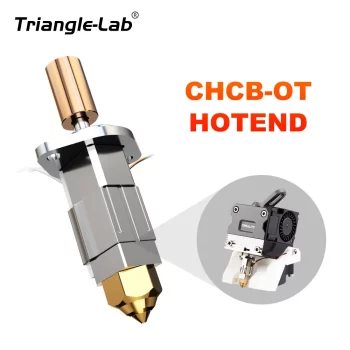

Hotend CHCB-OT Trianglelab
Trianglelab CHCB-OT Hotend mis à jour Creality K1 et K1 Max CR-M4 pour extrudeuse Sprite Creality K1 imprimante 3D Creality K1 Max CR-M4 imprimante
Présentation
Si vous devez envoyer UPS/Fedex/TNT/DHL, veuillez nous contacter. Nous devons discuter du fret avec vous.
▉Remerciements spéciaux:
Grâce à une collaboration remarquable, les idées visionnaires d’Omranello et les prouesses d’ingénierie de TriangleLab ont convergé pour créer le hotend CHCB-OT exceptionnel, redéfinissant les possibilités de la technologie d’impression 3D. Omranello + TriangleLab est fier de présenter nos nouvelles CHCB-OT à la communauté, améliorant ainsi les capacités des imprimantes Creality.
Vous pouvez suivre son voyage 3D, ses améliorations et ses créations sur
Youtube.com/@omranello
Instagram.com/omranello
▉Nom:
CHCB-OT HOTEND KIT
▉Description:
CHCB-OT hotend est un composant hot end, il peut remplacer directement l’extrémité chaude d’origine sur l’imprimante Creality K1 ou K1MAX ou CR-M4.
Il a fait du meilleur matériel, un débit plus élevé et une conception plus facile d’entretien.
▉Highlight:
1. les contacts planaires élément chauffant ont un contact plus certain que les contacts de l’anneau de chauffage en céramique
2. Par rapport aux éléments chauffants et aux thermistances d’origine OT, ils sont faciles à entretenir et à remplacer
3. conception distincte de la bride fixe et du noyau de chauffage.
La bride est faite d’un matériau à faible conductivité thermique pour réduire la température de travail du dissipateur de chaleur fixé avec elle par des vis.
4.Compatible avec diverses buses de la série MK8 qui sont facilement disponibles.
5. Remplacement direct pour le hotend de l’imprimante Creality K1 /Creality K1 MAX et CR-M4.
6. Peut être installé directement sur l’extrudeuse Creality Sprite pour augmenter le débit de 50%.
Compatibilité:
Pour les CR-M4 Creality K1/K1 max, il s’agit d’un remplacement.
Pour les autres imprimantes Creality équipées d’une extrudeuse de sprites, la hauteur totale peut être 10MM plus élevée avec ce hotend installé, vous devrez donc utiliser les pièces d’impression pour déplacer le CR-TOUCH d’origine et le ventilateur de refroidissement 4010 vers le bas de 10mm. Nous fournissons un fichier STL pour cette modification, lié ci-dessous. Nous pouvons également fournir le ventilateur de ventilateur 4020 et la partie imprimée pour la fixation du ventilateur. Le modèle est le CR-M4 d’origine.
▉Ce qui est inclus:
Set1: kit hotend CHCB-OT pour Creality K1/K1 MAX
Set2: CHCB-OT kit hotend pour les CR-M4 Creality ou autres imprimantes Creality équipées de l’extrudeuse Sprite pour celles qui ne veulent pas remplacer le ventilateur de refroidissement des pièces.
Set3: Kit de ventilateur hotend CHCB-OT pro 4020 et enveloppe de ventilateur pour les imprimantes Creality équipées de l’extrudeuse Sprite.
Détail du matériau:
Spécifications de ▉:
Valeur de résistance de l’élément chauffant: 7.5-9.5 ohms
Puissance nominale: 24V 67W @ 24 ℃ (61-77W)
Thermistance: NTC 100Kohms B3950 1% (Choisissez 1 dans le firmware marlin)
▉Dimensions:
Lien de documentation:
https://drive.google.com/drive/folders/1Q0Tl5Mpb7j2PcIR5wGvP0xF2-RMFlPO5?usp=sharing
▉Rapport d’essai:
Test1
Introduction d’expérience:
Comparaison du changement de température du dissipateur thermique du côté froid entre le hotend d’origine de Creality Sprite(Figure 1) et après l’installation du hotend OT (Figure 2) .
Conditions expérimentales:
Imprimante: CR-10 smart PRO
Température ambiante 26-27 ℃
Température réglée de la buse 250 ℃
Position de mesure de la température:
La sonde de thermocouple est placée dans le chemin du filament, à l’intérieur du côté froid de heatbreaker, approximativement où les vis de réglage sont localisées.
Comme le montre la figure 3 Figure 4
Résultats expérimentaux:
Plus la température est basse, mieux c’est
1.Original hotend La température mesurée est de 42.5 ℃ (Figure5)
2.OT hotend La température mesurée est de 38.4 ℃ (Figure 6)
Conclusion:
Dans les mêmes conditions, la température de l’extrémité froide de CHCB-OT hotend est plus basse.
Le fluage thermique et le colmatage ne se produiront pas facilement par rapport au hotend d’origine.
Test2
Introduction d’essai:
Comparez la différence entre les impressions originales hotend et OThotend de l’imprimante K1
Conditions d’essai:
Imprimante: Creality K1
Filament:Creality hyper PLA
G-code: DÉMO de 600 MM/S fournie par Creality K1
Résultat du test:
Comme indiqué sur la figure, après avoir remplacé l’imprimante K1 par un hotend OT, le produit fini est imprimé à 600 MM/S avec le même fichier Gcode, le même filament, et la même buse est tout aussi bonne, et la surface est fondamentalement la même. Mais lorsque nous appliquons la même force destructrice au même endroit, les impressions hotend d’origine ont une séparation de couche, tandis que les impressions OT-hotend ne montrent que le blanchiment du stress. Cela indique que le hotend OT a un débit plus élevé dans lequel le filament est plus complètement fondu.
