HACK : Imprimante 3D résine monochrome pour 100€…

…C’est possible… ou presque !

Un titre racoleur ?  Oui, mais non…. !

Vous avez une imprimante résine récente ?? Elle imprime bien… mais votre côté geek et la promesse de rapidité des imprimantes monochrome vous fait les yeux doux….
Et bien qu’à cela ne tienne…. Pour faire des économies substantielles, plutôt que d’investir dans une nouvelle imprimante monochrome qui coute 300€ voire plus….Il est possible de modifier votre imprimante et de la convertir en imprimante monochrome pour  un petit plus de 100€.
Tuto / Hack : DIY Monochrome imprimante 3D LCD

Note importante :
Si votre imprimante est sous garantie, cette modification peut l’annuler et suivant les modifications physiques à apporter… l’opération peut ne pas être réversible…Cet article présente juste ce qu’il est possible de faire et si vous attaquez ce type de transformation, c’est à vos risques et périls, nous ne saurions être tenus pour responsable si votre imprimante ne fonctionne plus par la suite….

Préparation du matériel nécessaire, ce qu’il vous faut  pour DIY Monochrome imprimante 3D LCD :

• Une imprimante résine, idéalement fonctionnant sur une carte chitubox (Elegoo, qidi…)
  • Ici la QIDI SHADOW 5.5
• Une carte mère Chitu L V3,.
• Un écran monochrome, dans le cas présent, un écran 6’’ de résolution 2K (1620 x 2560). Il est possible d’utiliser 2 modèles :
  • DXQ 6.08’’ (ZX608XI5249727/DXQ608-X04)
  • Duobond 5.96’’ RV059FBB-N80

L’écran DXQ mesure 87.2 mm sur 138.56 mm, pour un affichage de 82.62mm sur 130.56, l’écran Duobond mesure 87.2 mm sur 138.56 mm, pour un affichage de 82.62mm sur 130.56

Il faut prendre ces dimensions en compte pour le remplacement  de l’écran existant et les éventuelles adaptations à prévoir, les écrans 5.5’  RGB faisant  68.04mm sur 120.96mm (pour un affichage de 82.62mm sur 130.56mm), et pour la compatibilité avec l’éclairage UV

Les modifications, démontage et installation :

Si votre imprimante est basée sur Chitubox (une carte Chitu L 5.5 le plus souvent),  vous êtes chanceux, il n’y a quasiment rien à faire, au niveau de l’électronique.
C’est d’ailleurs le cas de la QIDI SHADOW 5.5S (et de certains modéles ELEGOO…) :

• Le formfactor des cartes étant parfaitement identique, la nouvelle carte vient parfaitement en lieu et place de celle qu’elle remplace
• La connectique étant la même et positionnée au même endroit :
  • Sauf pour l’écran, dans un cas (5.5, il y a un adaptateur pour le format MIPI), dans l’autre (V3), l’écran mono se branche en direct :

L’opération est donc des plus simples et ne prend que quelques minutes… pour les branchements :

1. Débrancher l’imprimante du secteur…
2. Ouvrir votre imprimante (partie la plus longue)
   • Avec délicatesse pour ne pas détériorer les nappes
   • Pensez à retirer le VAT avant de basculer l’imprimante… je sais, c’est bête, mais l’ayant vu faire…
3. Déconnecter l’écran existant et l’enlever
4. Il peut être bien collé… Soyez minutieux pour ne pas l’abimer si vous souhaitez le réutiliser.
5. Déconnecter les câbles, en repérant leur fonction, ou en les rebranchant au fur et à mesure sur la carte L V3

1. Alimentation
2. Connectique UV
3. Capteurs fin de course (end stop)
4. Moteur de  l’axe Z

1. Dévissez l’ancienne carte et l’enlever
2. Monter la nouvelle carte et la visser
3. Mettre l’écran monochrome en place et le brancher sur la carte à l’aide du connecteur MIPI

1. Attention à ne pas abimer la nappe
2. C’est à ce niveau qu’il peut y avoir des adaptations :
   1. Comme vu plus haut, les écrans mono 6’’ sont plus grands, il faut donc s’assurer que l’écran passe
   2. Il faut également s’assurer que l’éclairage UV peut s’adapter et éclairer tout l’écran

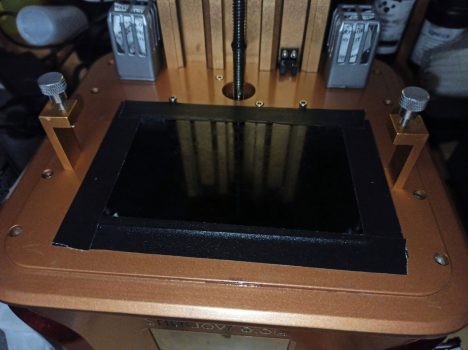

3. Sur la QIDI 5.5 S, la zone de l’ éclairage passe parfaitement pour l’écran, mais il manque un petit peu de place pour mettre correctement l’écran. Une adaptation sera donc à prévoir, je vous en reparlerai
4. Avant de remonter complètement l’imprimante, à ce stade, je vous conseille de brancher l’imprimante sur le secteur et de vérifier que tout est fonctionnel, à partir du menu :

1. L’éclairage UV est actif
2. L’écran LCD est actif (mode test)
3. Le déplacement du plateau est OK
   1. Haut/bas
      1. Dans mon cas, le moteur fonctionnait à l’envers, il à donc fallu câbler à l’inverse
   2. Home
      1. (attention, suivant le positionnement de l’écran, et la différence potentielle d’épaisseur, il faudra peut-être redéfinir l’origine (Z=0) au préalable.

Une fois les tests techniques réalisés, vous pouvez alors remonter l’imprimante, mettre le scotch de fixation autour de l’écran…et tester les impressions après avoir fait le niveau!

À noter que les imprimantes mono ont un éclairage spécifique, donc suivant la puissance de l’éclairage de votre imprimante, il faudra adapter le temps par couche en partant de 2S :

• Sur la QIDI, qui a un éclairage pas des plus puissants, mais bien pensé avec des jeux de miroir, effectivement, à 2s/couche, ça ne fonctionne pas…

• mais c’est parfait à 2.5s, donc équivalent à ce que l’on peut voir sur une MARS PRO 2 Mono par exemple malgré un échec par manque de résine…

Tests réalisés sur résines ameralabs, anycubic et jamg he

En conclusion sur le DIY Monochrome imprimante 3D LCD

La modification, sur une base chitubox est très rapide…. Sur la QIDI, ça m’a pris environ 30 minutes, tests de fonctionnement inclus. C’est l’adaptation de l’écran et de l’éclairage qui peut prendre plus de temps…. Je vous en reparlerai en modifiant la Longer3D orange 30 !

Et au final, pour à peine plus de 100€ (oui j’ai menti dans le titre, c’était un prix d’appel…) :

• Le moins cher des écrans est à 52€31
• La carte L V3 est à 50€32, soit 102€63…
• Et quelques € supplémentaire si vous devez ou souhaitez remplacer l’écran tactile.

 Donc pour un peu plus de 100€, plutôt que de revendre, à perte, votre imprimante et en racheter une, vous pouvez vous faire une belle imprimante 2K monochrome, avec une résolution X/Y de 50µm.

Pour ce qui est des temps d’impression, ils sont effectivement réduits… en fonction de la puissance de votre éclairage UV. Sans être divisé par 2…mais une impression qui prend normalement 6h, tourne désormais autour de 3h40…ce qui est largement appréciable !!!

À noter qu’il est possible de modifier l’éclairage UV également, mais le cout ne sera pas le même… l’éclairage valant près de 70€…et une adaptation supplémentaire sera nécessaire pour le fixer.

N’hésitez pas si vous avez des questions….. et vous pouvez aussi rejoindre le groupe FaceBook chitubox :

https://www.facebook.com/groups/chitusystems

Liens des pièces

• Ecran
  • DXQ 6.08’’ (ZX608XI5249727/DXQ608-X04) 52€31
  • Duobond 5.96’’ RV059FBB-N80 58€96
• Carte Chitu L V3 50€32
• Eclairage LED UV matriciel 69€44

Cerise sur le gateau :

Possibilité de modifier l’image de chargement ! (Tuto complet à venir dans quelques jours 😉 )

Fitzgérald Duchemin
