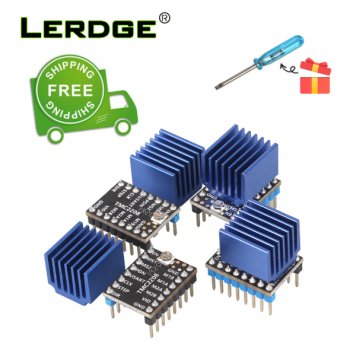

Driver TMC2208 LERDGE x4
LERDGE 3D imprimante pièces 4 pièces Stepstick TMC2208 moteur pas à pas pilote Super silencieux avec de nouveaux dissipateurs de chaleur remplacer TMC2100
Nom: Module de pilote de moteur pas à pas Lerdge TMC2208
Couleur:Noir
Description:
Comparé au module de pilote de moteur pas à pas TMC2100, le module de pilote TMC2208 a une chaleur plus faible. La chaleur de TMC2208 en 0.8A avec l’effet équivalent de la chaleur TMC2100 en 0.5A, peut être utilisée de manière interchangeable avec le TMC2100.
Algorithme de courant d’entraînement et régulation:
1. Verf mesure la tension du Gnd et du potentiomètre.
2. Veuillez ne pas connecter les moteurs lors de la mesure de la tension, ou il est facile de brûler le lecteur.
3. Veuillez connecter l’alimentation électrique lors de la mesure de la tension, ne connectez pas uniquement l’alimentation USB.
Veuillez prêter une attention particulière à la direction, ne pas insérer à tort!!!
Comment utiliser
1. Lorsqu’il est utilisé dans la carte de commande de l’imprimante, veuillez garder les trois capuchons de cavalier sous la prise.
2. Faites attention à la direction, veuillez vous référer à l’image ci-dessous.
3. le dissipateur de chaleur attaché directement à la carte PCB, mais veuillez faire attention à la direction du dissipateur de chaleur, sinon il provoquera le dissipateur de chaleur et la broche ensemble et conduira à un court-circuit, veuillez vous référer à l’image ci-dessous.
4. La direction du moteur est opposée à celle de A4988 et DRV8825, veuillez ajuster le micrologiciel ou ajuster le câblage du moteur si vous souhaitez changer A4988. Et si vous utilisez la carte mère Lerdge, veuillez régler la direction directement dans la page de réglage de la direction du moteur.
5. Pour plus d’informations sur le TMC2208, veuillez vérifier
https://github.com/watterott/SilentStepStick
